    关于网架结构或桁架结构建模的问题，我们在课程设计或者是实际工作中，都很难避而不谈，尤其是在非线性建筑涌现的越来越多越来越快的时代，它不再是一个“技术性”的问题，反而成了建筑设计师必备的一种基本专业技能。

    如同15年前，一个建筑师必须熟练手绘图纸。从这个问题的反面进行思考，如果15年前，苛刻的要求所有建筑师都熟练CAD，显然不是实事求是。

    基于目前参数化设计的日趋成熟，如果我们将“做法”或者叫“技能点”打包（Cluster），以一种极低学习成本的模式让需要这个“做法”的建筑师可以在极短时间内实现所求，我想这才是目前「参数化设计」正在带来的普世性的建筑设计方法革命。

    本文选取两种类型的网架结构与桁架结构，在Grasshopper中实现“做法”的打包，最终生成一个单独运算的“电池”，将过程内嵌，变成一种“科技黑箱”般的存在，尽管这在浩如烟海的编程设计中并没有什么存在感。

    接下来我将这个过程分享出来。

    网架结构种类甚多，可按不同的标准对其进行分类。

    一：按网架本身的构造可分为:单层网架结构、双层网架结构、三层网架结构。其中，单层网架和三层网架分别适用于跨度很小(不大于30m)和跨度特别大(大于100m)的情况，在国内的工程应用极少。

    二：按建造材料分为:钢网架、铝网架、木网架、塑料网架、钢筋混凝土网架和组合网架(如钢网架与钢筋混凝土板共同作用的组合网架等)，其中钢网架在我国得到了广泛的应用，组合网架还可以用作楼板层结构。

    三：按支承情况可分为:周边支承、四点支承、多点支承、三边支承、对边支承以及混合支承形式。

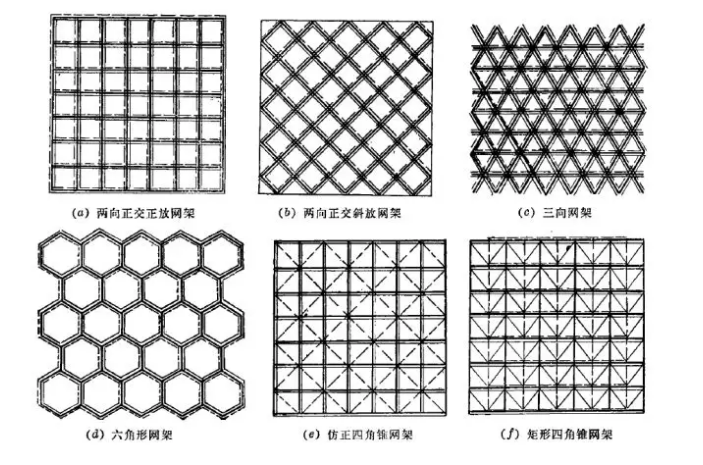

    四：按组成方式不同，又可将网架分为四大类:

    1.交叉桁架体系网架;

    2.三角锥体系网架;

    3.四角锥体系网架;

    4.六角锥体系网架。

    （来自网络）

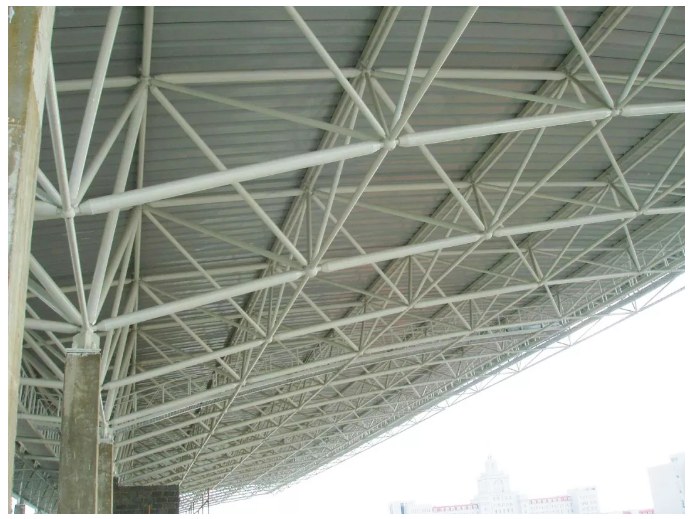

    网架结构种类繁多，选取生活中较为常见的一种，如下图所示，主要是由W向支撑杆件、UV两个方向的杆件以及折点处的球体所构成。

    （来自网络）

    ---我是分割线---

    做法分为四大部分：

    1.曲面的UV数量划分，以及均匀度划分；

    2.得到按曲面法向移动后的点和线；

    3.钢球连接处的节点处理；

    4.加管，加球。

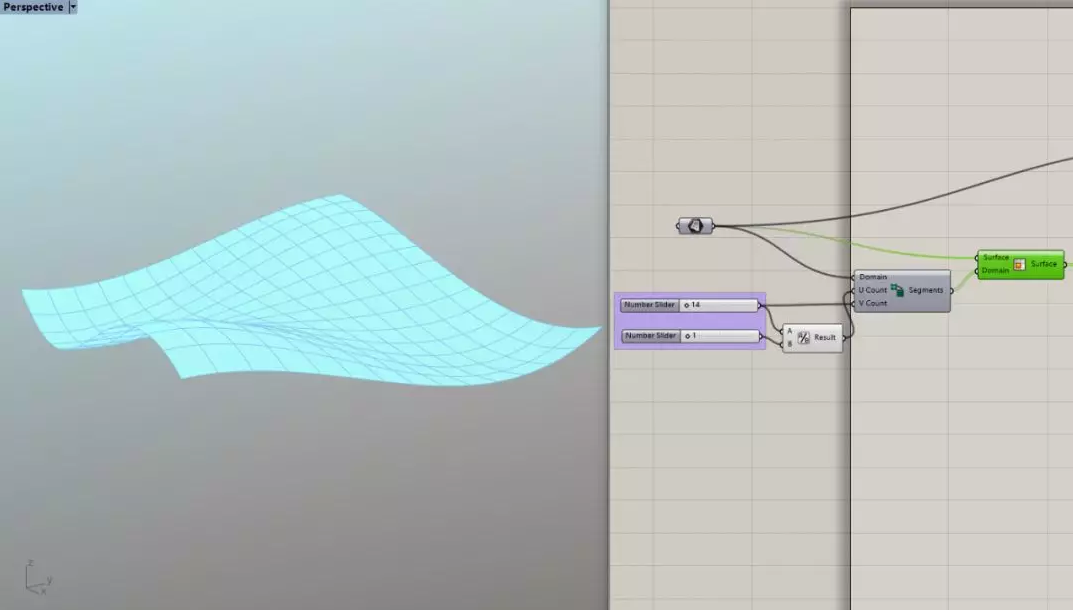

    首先，Rhino中新建一个曲面Surface，GH中拾取后进行划分。

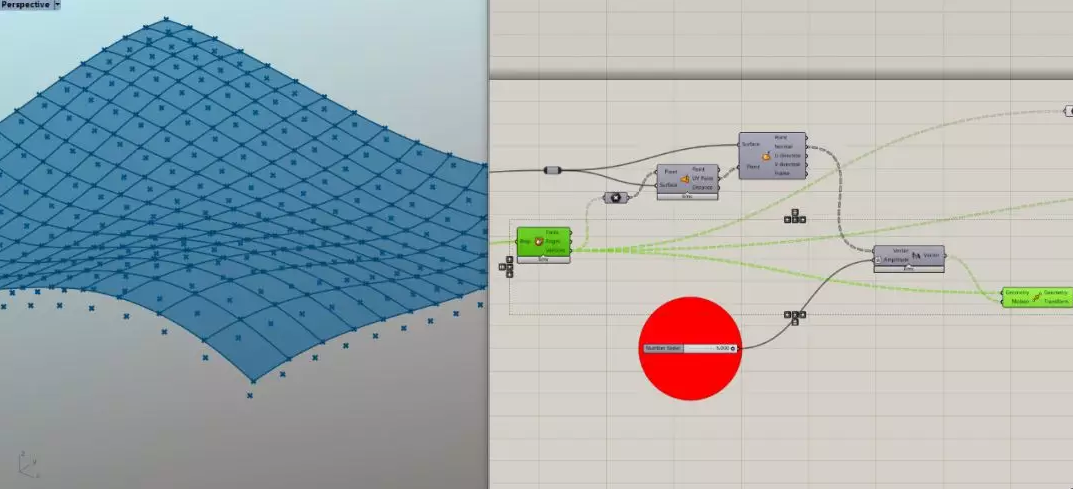

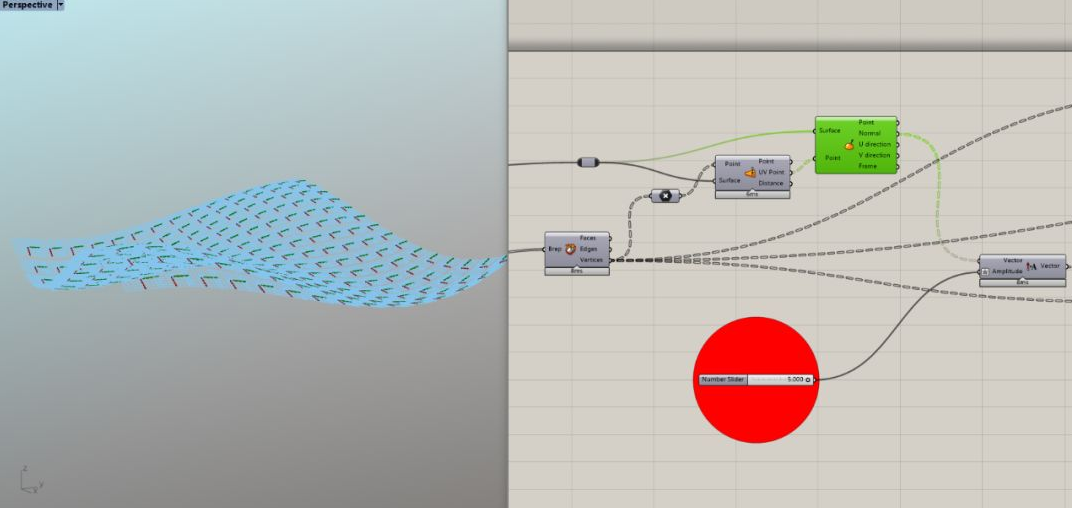

    再得到曲面法向偏移后的点和线；

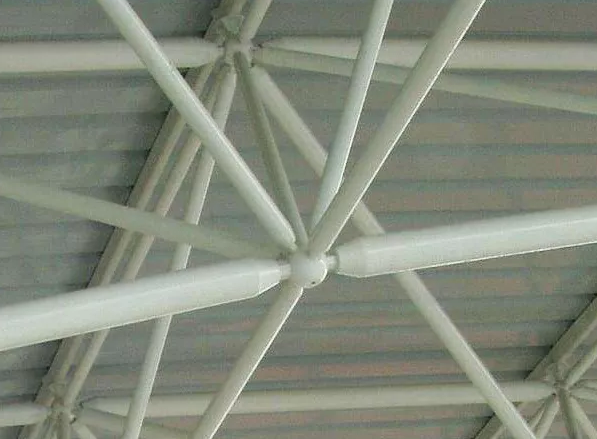

    接下来就是给它添加节点的细节，即网架螺栓球连接处的处理，处理样式很多，取一种常见形式，如图：

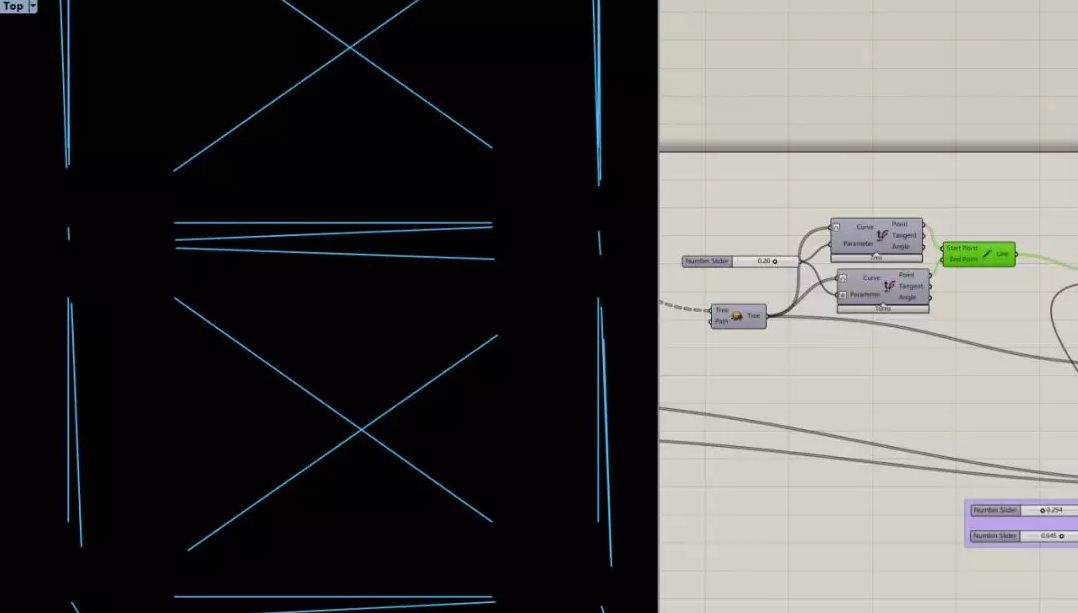

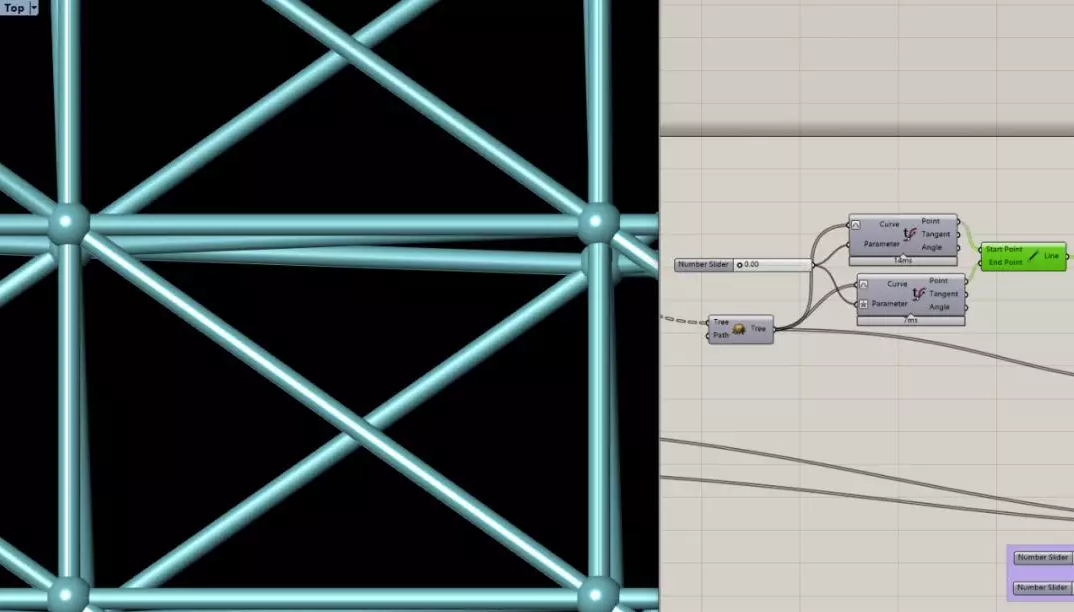

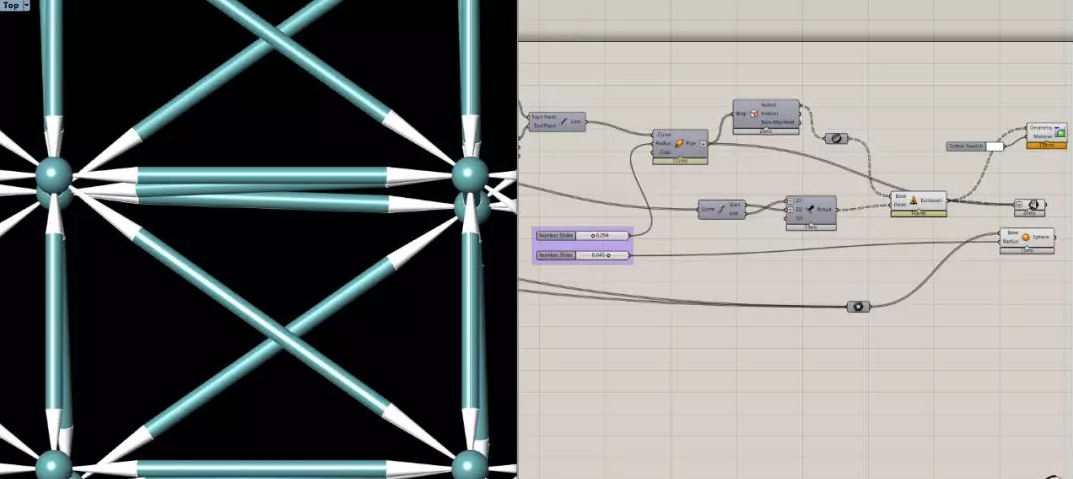

    逻辑十分简单，杆件路径端点往中间移动一定距离，重新连线，预留出锥形连接节点。如图：

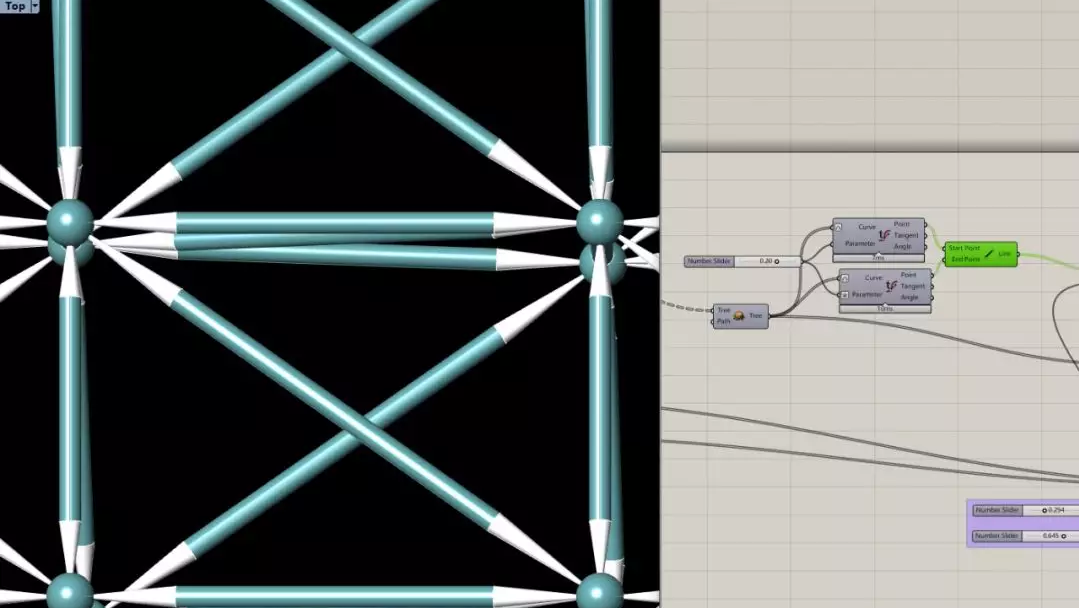

    这里用了简单的t值控制，需要注意的是Reparameterize,如果曲线是Rhino中生成，需要进行单位长度化。当t值为0，无锥形杆件；当t值越接近0.5，圆管杆件长度越接近于0，如图：

    当t值为0，无锥形杆件；

    当t值越接近0.5，圆管杆件长度越接近于0，

    最终加圆管和钢球，并将杆件合并

    至此

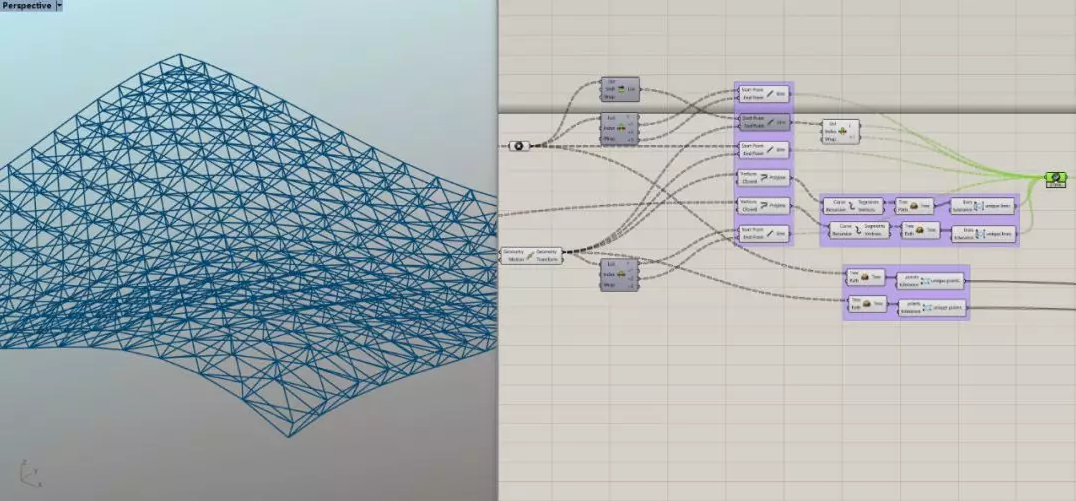

    基本的网架结构通用逻辑已经完成

    如果将它打包成一个Cluster

    变成一个电池

    将会大大方便平时的使用和分享的便捷度

    ---我是分割线---

    Cluster本质是一个群组

    只需将做好的程序进行一定的梳理和替换即可

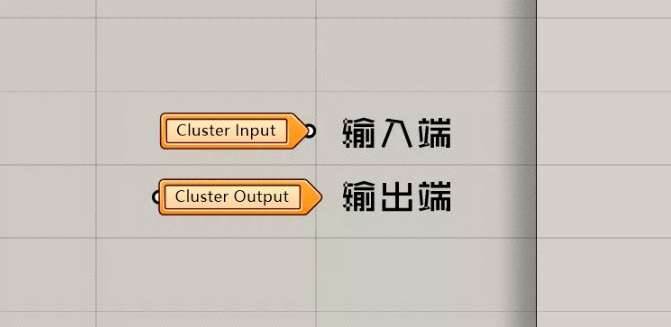

    主要是用ClusterInput和ClusterOutput

    将所有需要拾取的输入端都替换为ClusterInput

    numberslider不需要进行替换

    替换后

    选择除了ClusterInput和ClusterOutput以及numberslider的所有电池进行Cluster

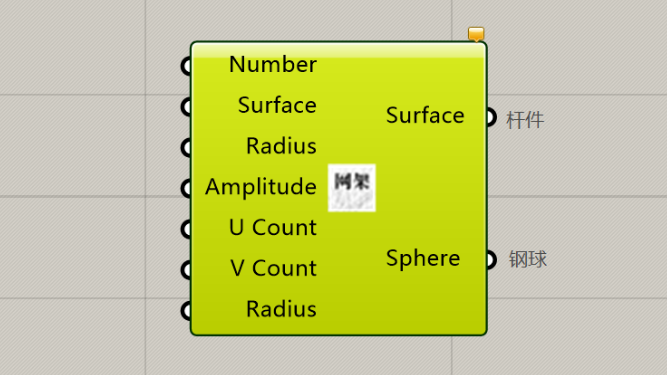

    即可得到专属电池

    打开属性

    还可以赋予它图标、密码等等

    还可以将它单独保存

    设置在Grasshoopper的工具条中

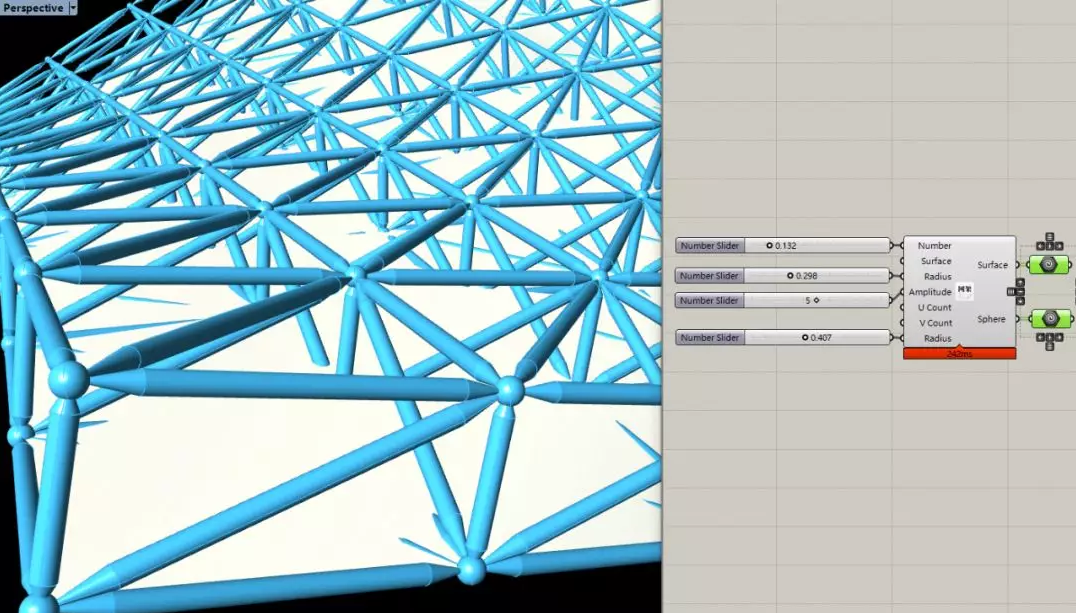

    最终进行验证

    发现没有BUG，完美运行

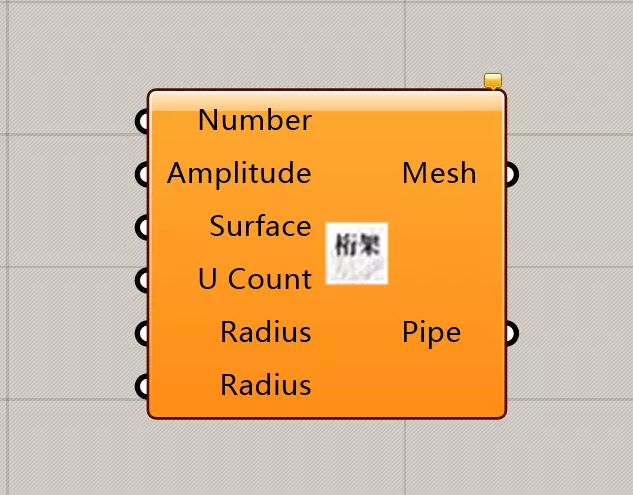

    桁架结构做法也是类似逻辑

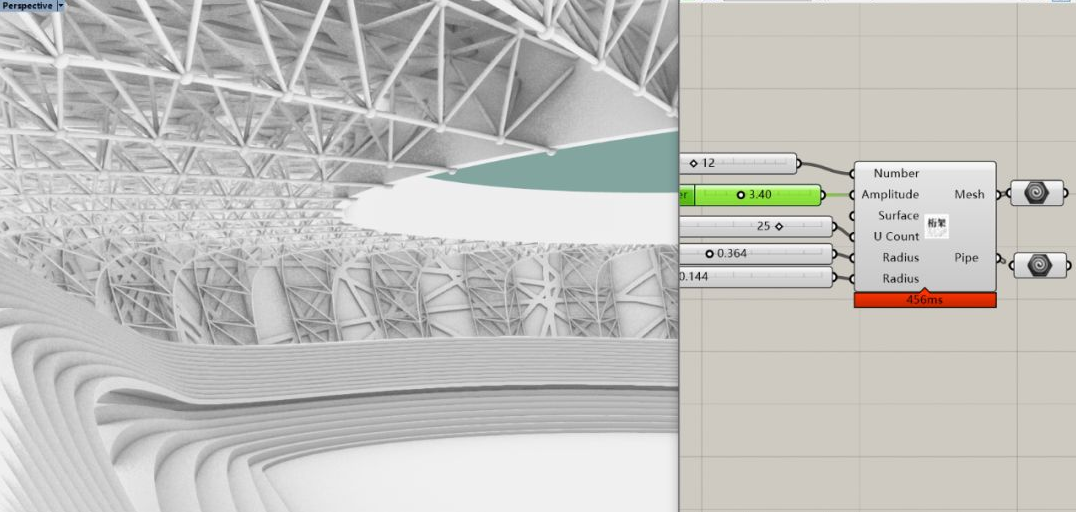

    最终进行验证

    发现没有BUG，完美运行
