在Revit中创建风管，风管的连接件会按风管的“布管系统配置”自动生成，如图531所示风管自动生成的连接件，是一个T形三通，这是由风管的类型属性中的“布管系统配置”中“连接”一项设定的（如图532）。

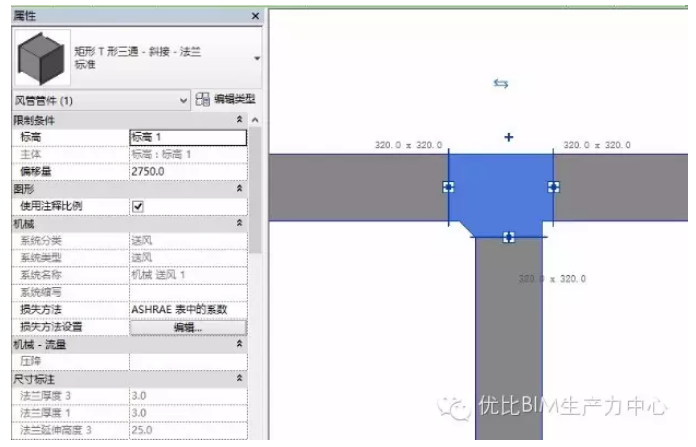

    图531：自动生成的T型三通

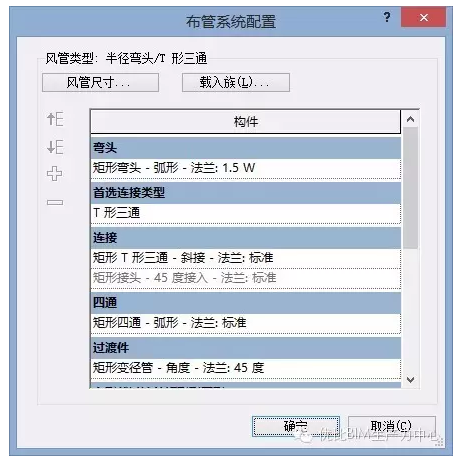

    图532：布管系统配置窗口

    我们可以载入更多的连接件族，在此处就可以在下拉栏中选取。比如，到Revit自带的族库中选择一个矩形Y型三通（如图533），载入到项目中。

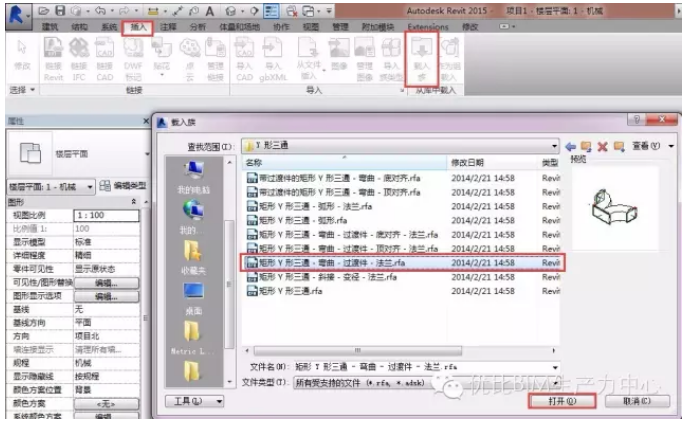

    图533：载入Y型三通族

    则在“布管系统配置”中“连接”项下就有了“矩形Y型三通”可供选择（如图534）

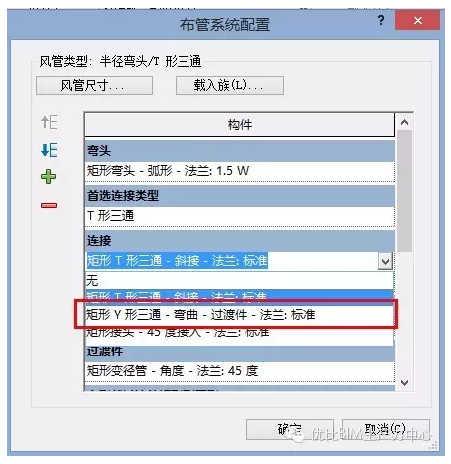

    图534：选择Y型三通

    需要注意的是，在“布管系统设置”中所做的修改只会影响之后绘制的风管，之前绘制好的风管不会更改。

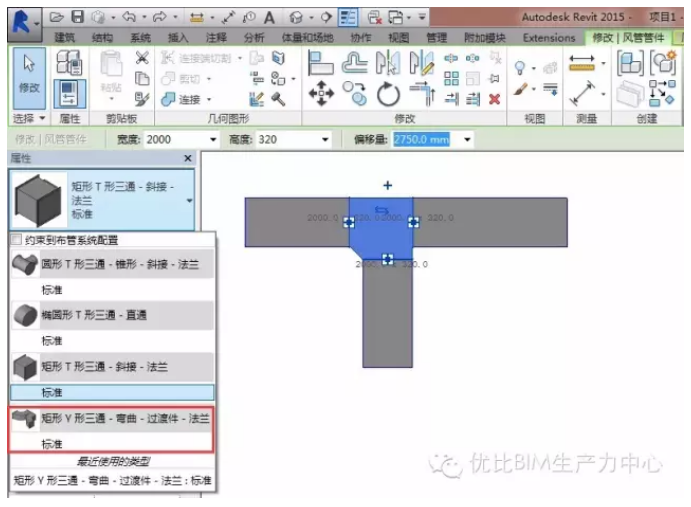

    要修改之前绘制的风管的连接件，需到视图中，选中T型三通，在其属性栏类型下拉栏中点击Y型三通更换（如图535）。

    图535：修改类型

    这样，创建好的风管T型三通就转换成了Y型三通（如图536）。

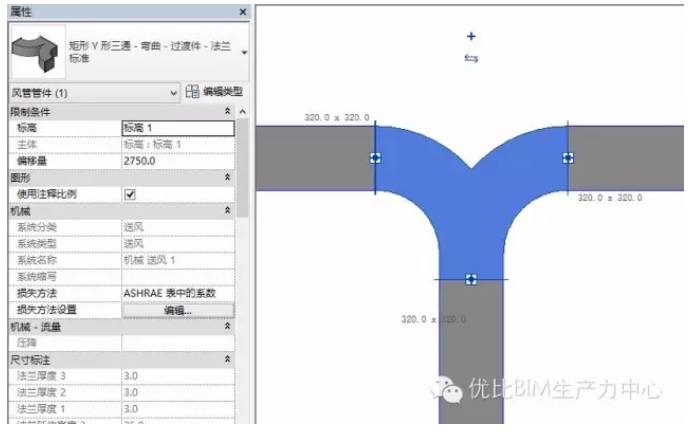

    图536：转换完成
