    最全面管线排布记住这几点，准没错!

    在项目机电安装过程中，机电管线专业多、施工分包多，管线综合排布难度较大。今天小编梳理了地下车库区域、公共走廊区域管线排布需考虑的因素，助你快速掌握排布要领!

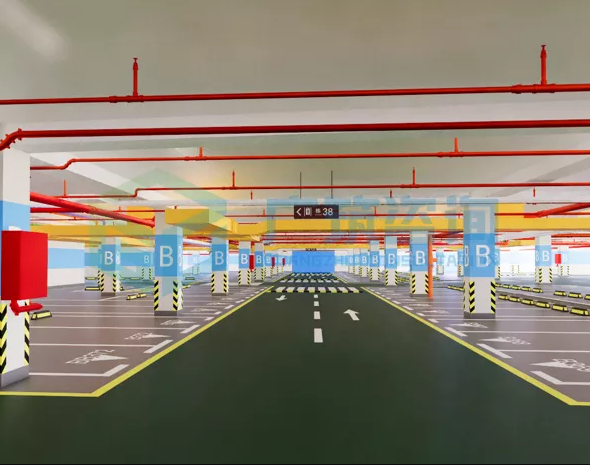

    一、地下车库区域

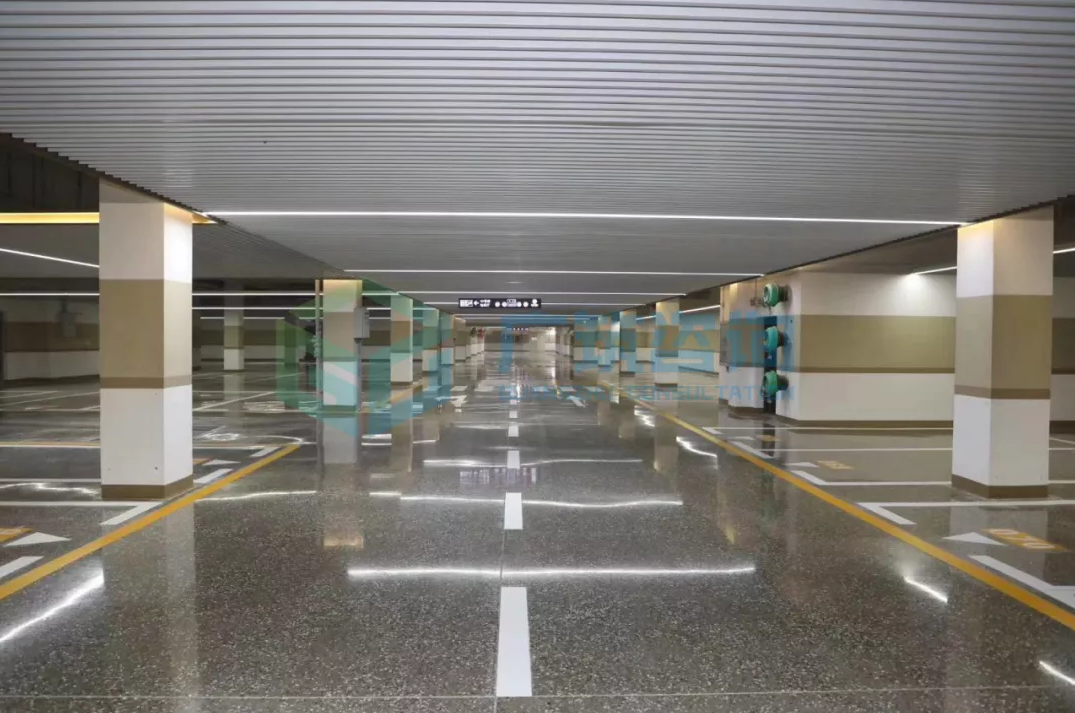

    1、行车道、车位

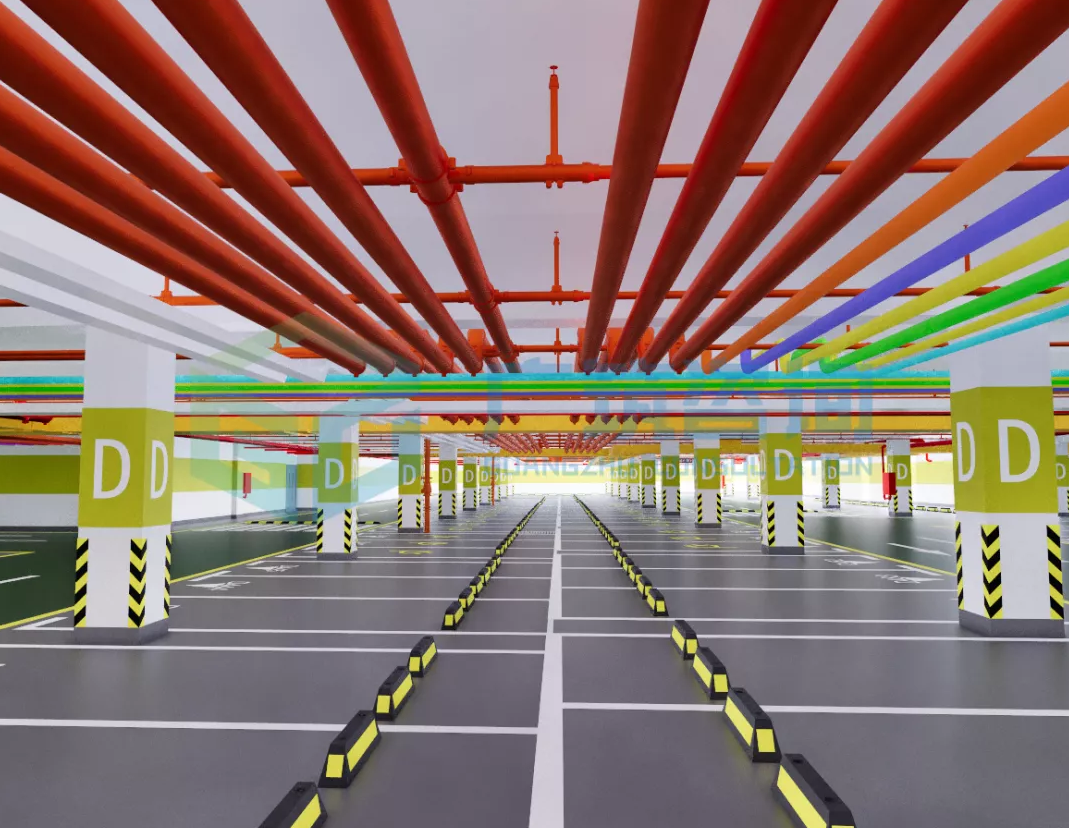

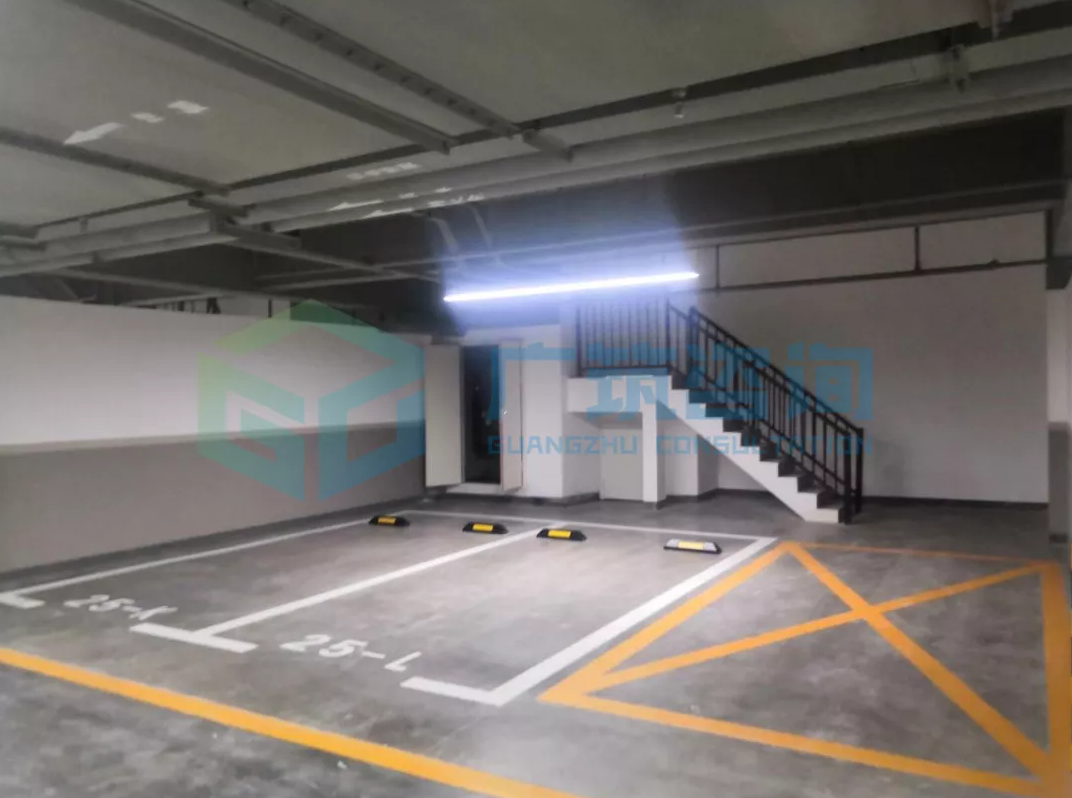

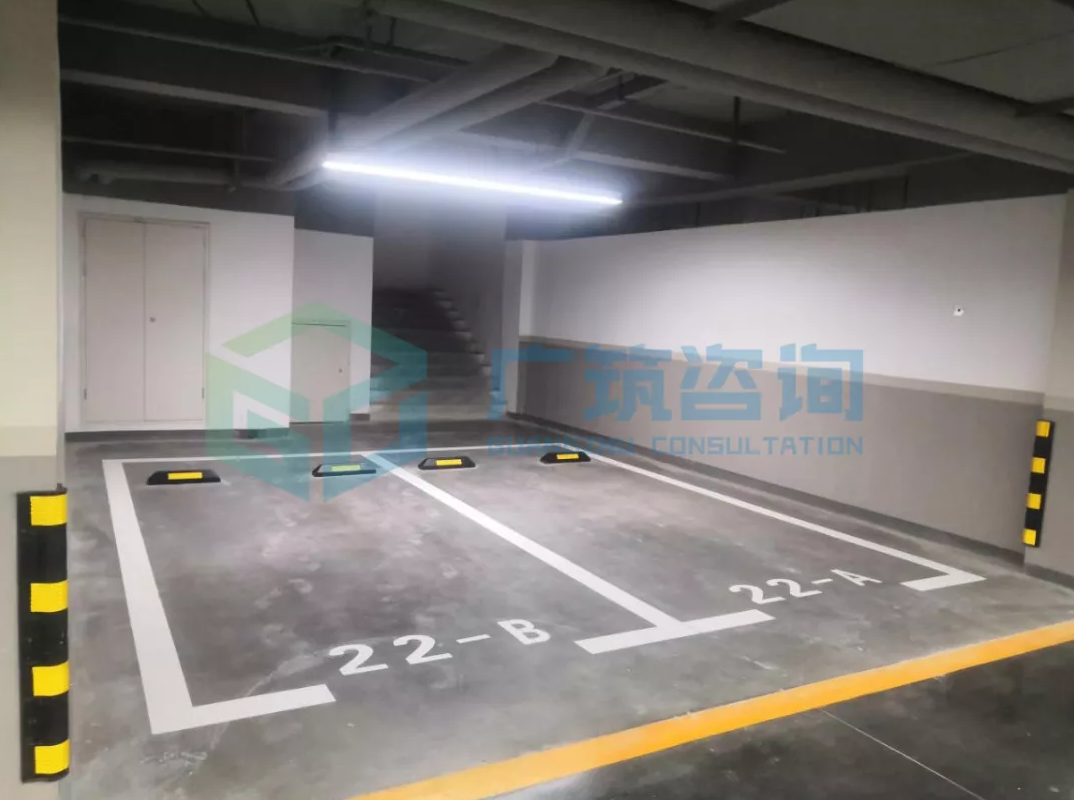

    无吊顶时管线尽量集中车位上方布置，行车道有吊顶时管线尽量集中行车道上方布置；别墅等高端项目，主管线尽量走车道，私家车位上方只保留入户支管（提高别墅私密性及品质）。

    2、汽车坡道

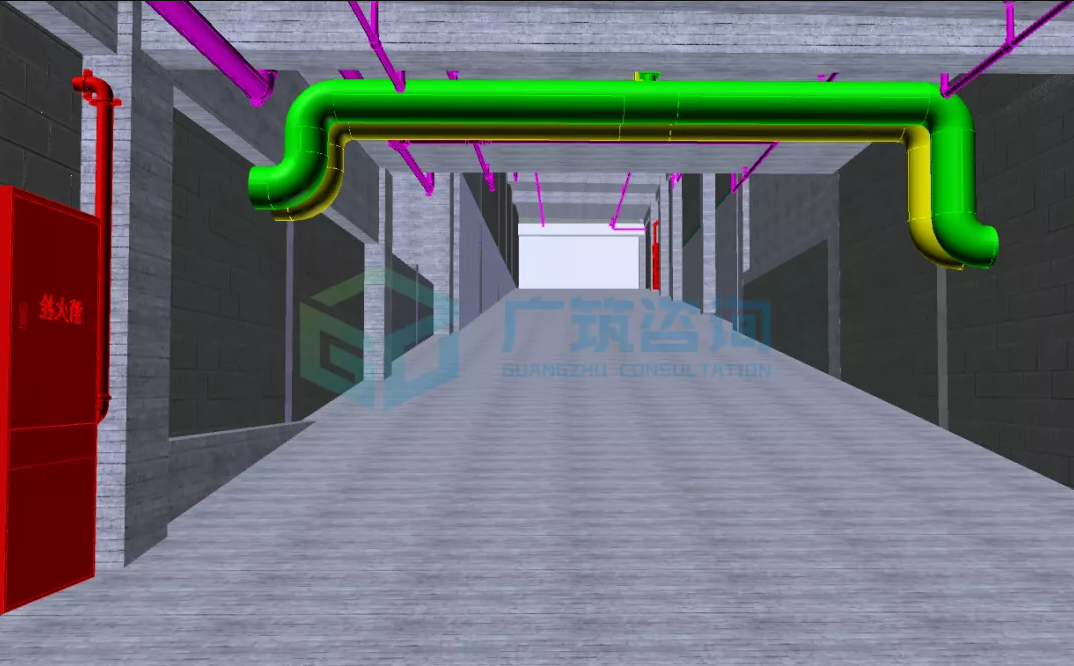

    管道（风管、采暖管道等）尽量不横穿机动车坡道。

    3、防火分区、卷帘门

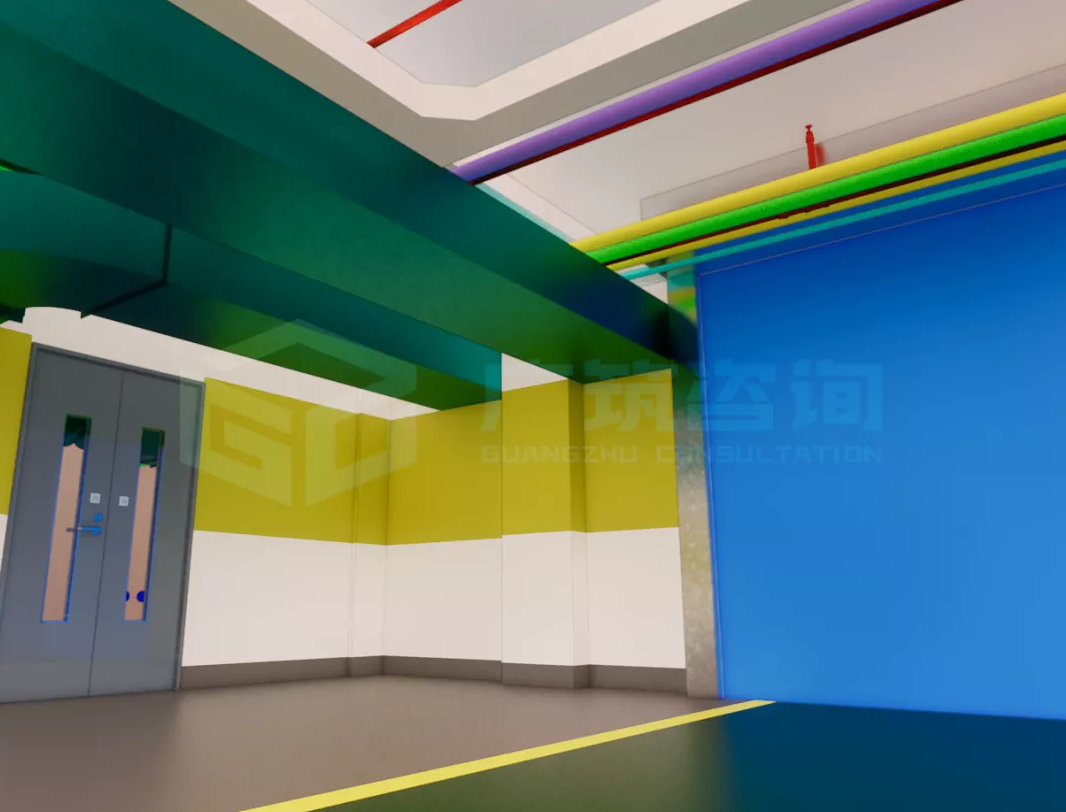

    3.1各专业管线是否穿防火卷帘门。

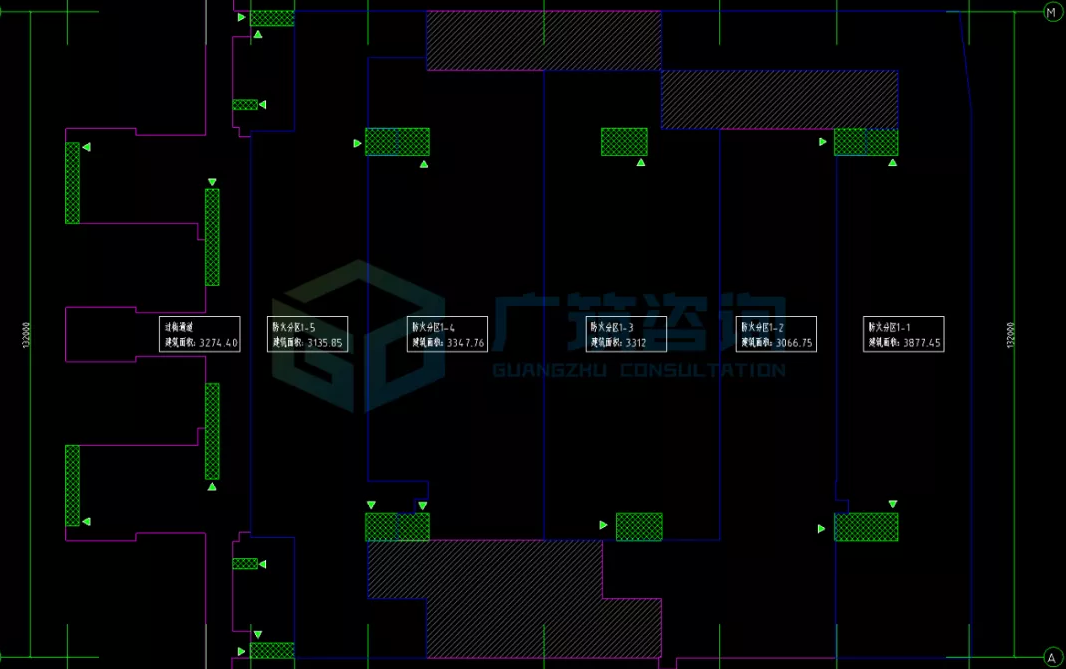

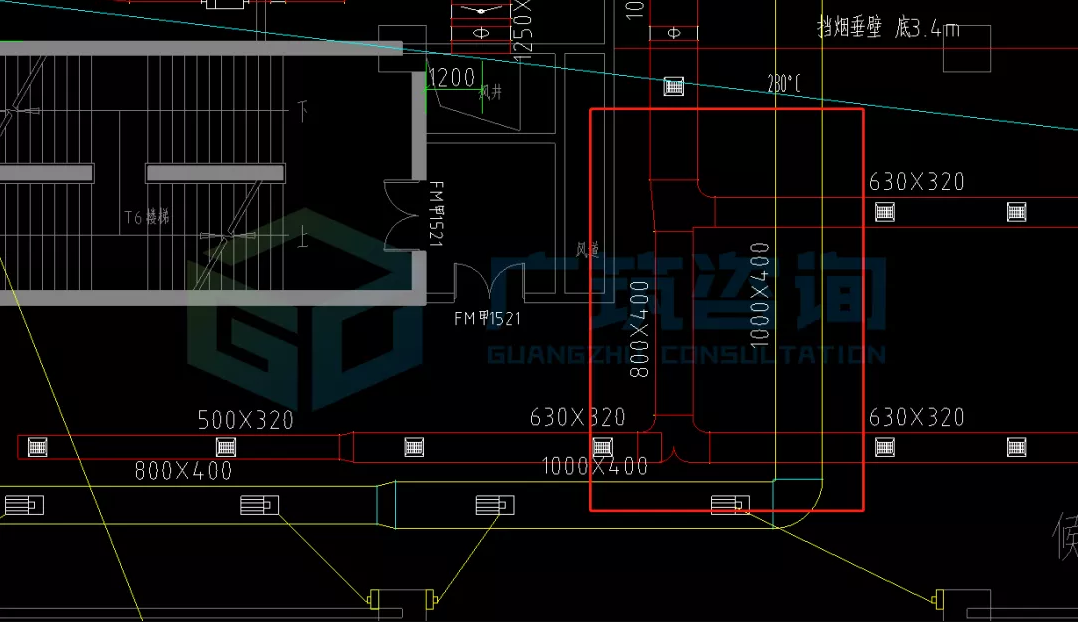

    3.2注意防火分区位置，风管排布时不要跨越防火分区。

    4、管线平面排布

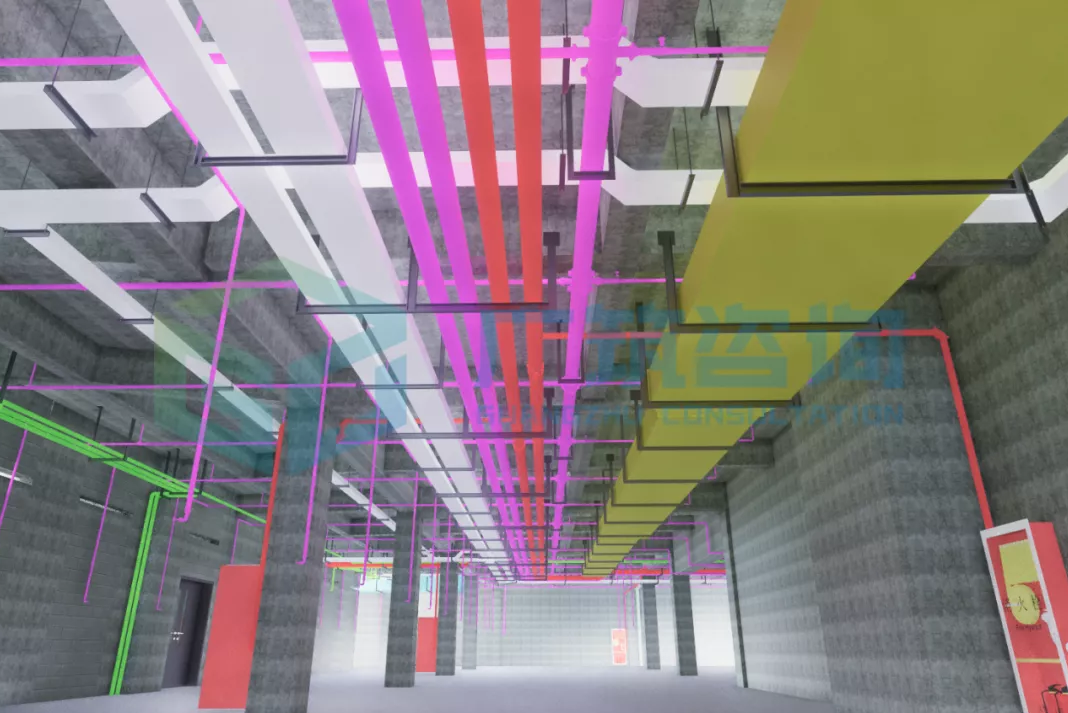

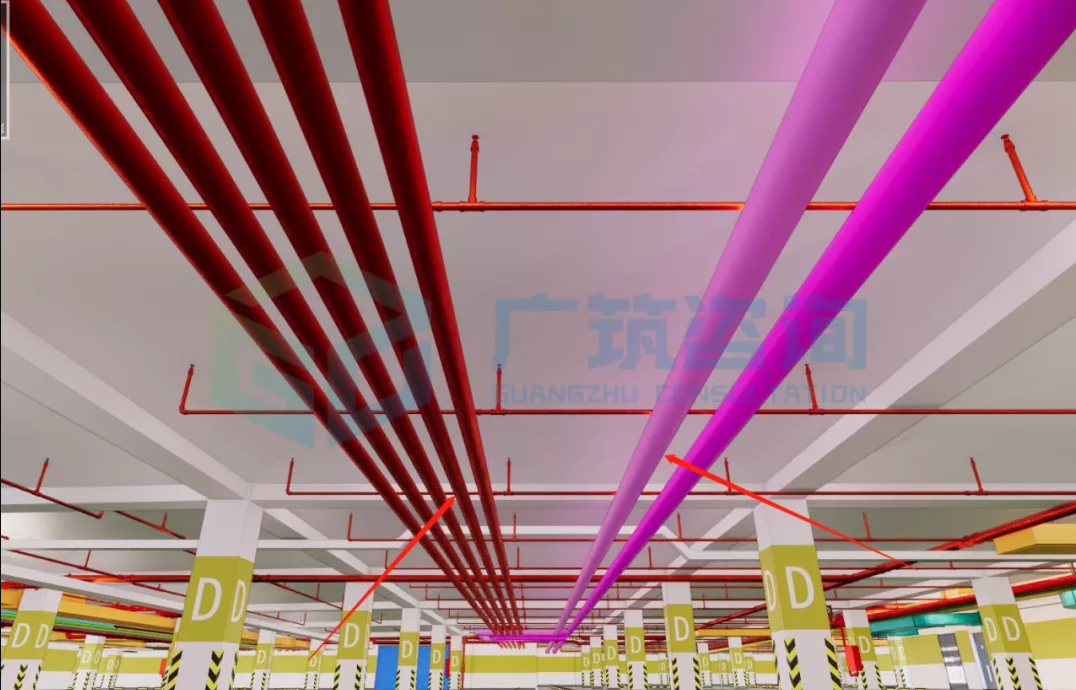

    4.1管线在平面排布时，同一专业或者施工队的管线尽量排布在一起，例如：消火栓与喷淋都属于消防管道，平面排布时放到一起。考虑市政管线（热力管道，给水管道等）的特殊性，排布时需要单独考虑市政管线空间。

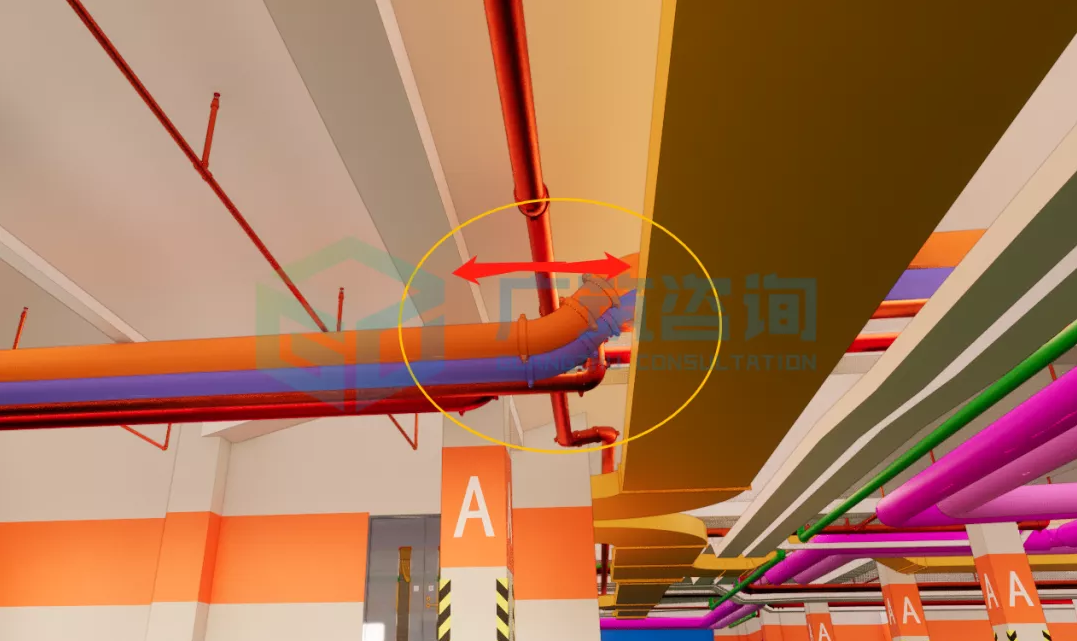

    4.2核查风管与风管是否存在交叉，尽量避开优化，无法优化时核查交叉区域净高。

    5、管线与结构碰撞

    5.1管线与结构碰撞，提前发现问题。

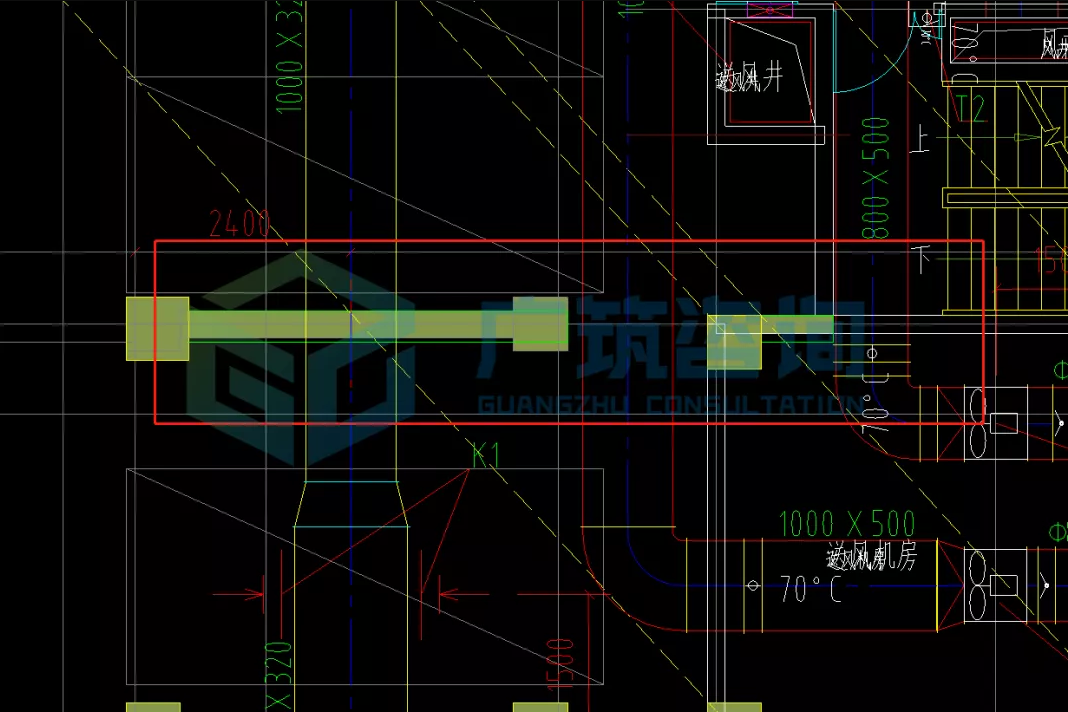

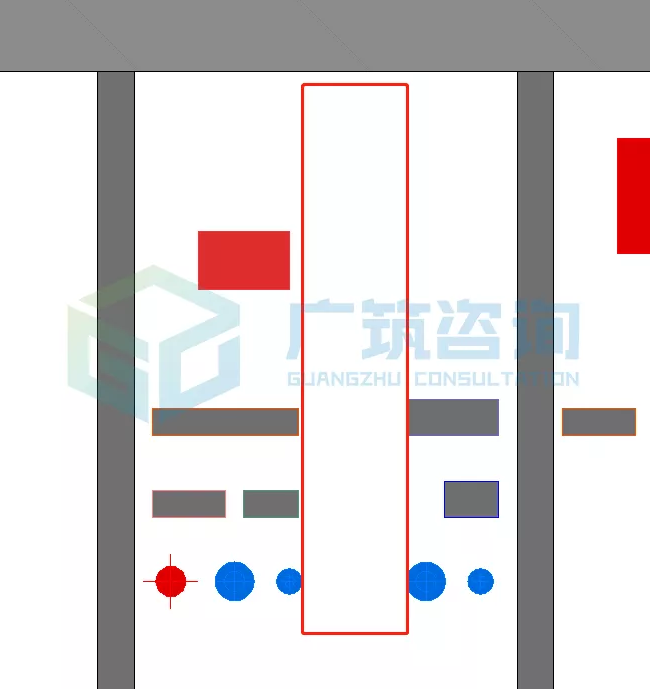

    5.2同一处结构墙、人防墙不要有多趟风管穿越。

    5.3主风管、给水主管等大管在进行综合布置应与结构图进行叠加，调整主风管、给水主管等与结构梁之间的水平间距，以保证其他管线与主风管、给水主管交叉时，有足够的空间从上方翻越。

    6、其他

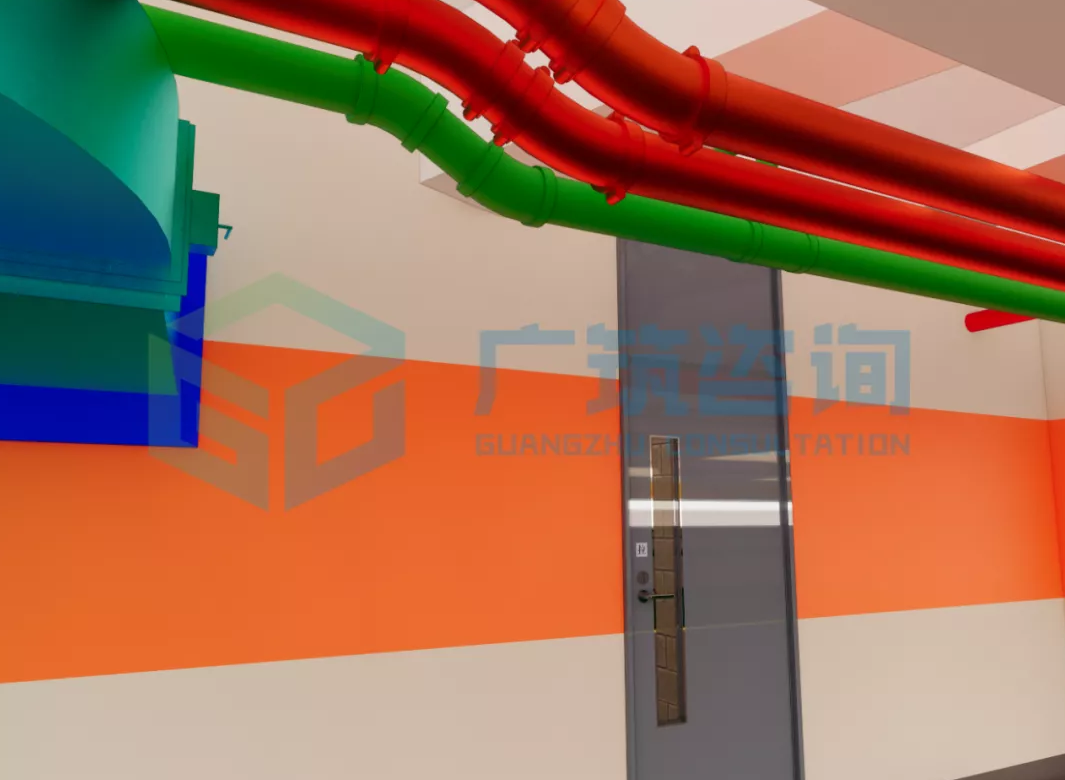

    6.1注意管线净高是否影响门的开启方向。

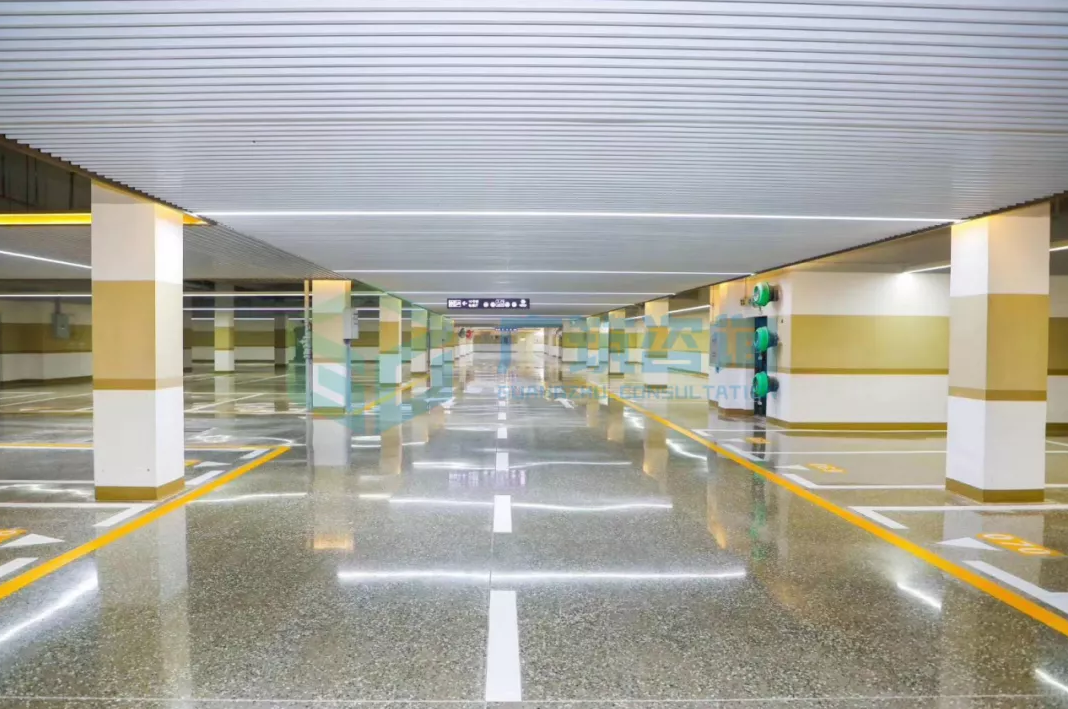

    6.2回家通道出入口位置尽量不安排管线集中敷设，以免客户进出时有压抑感。

    二、公共走廊区域

    1、排布原则

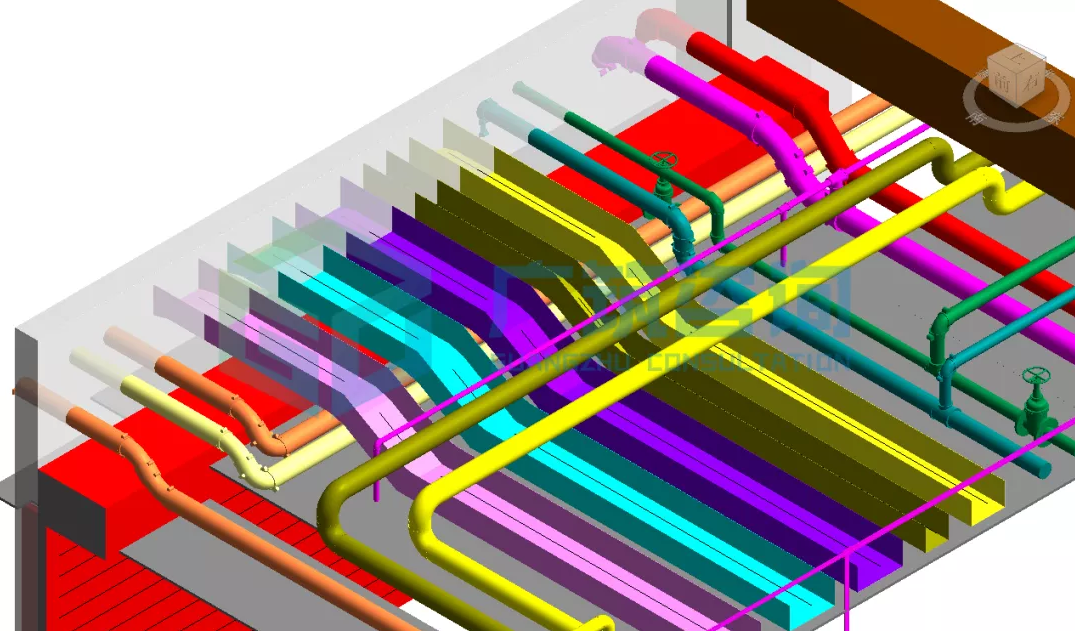

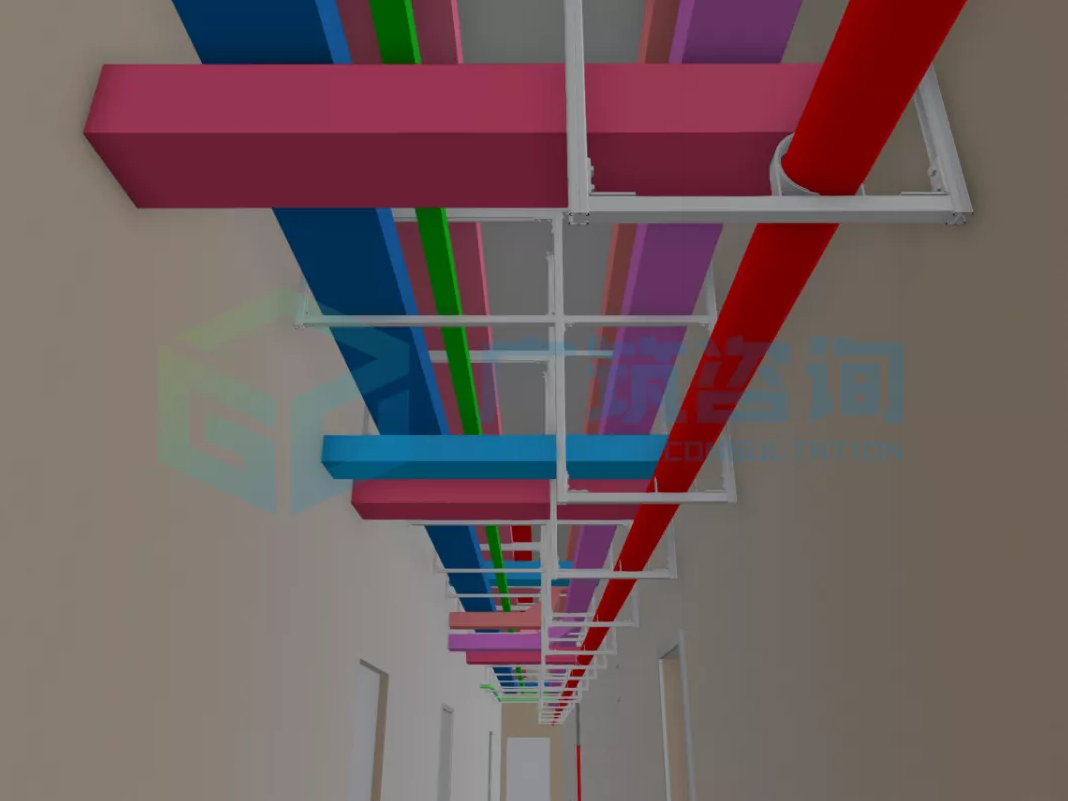

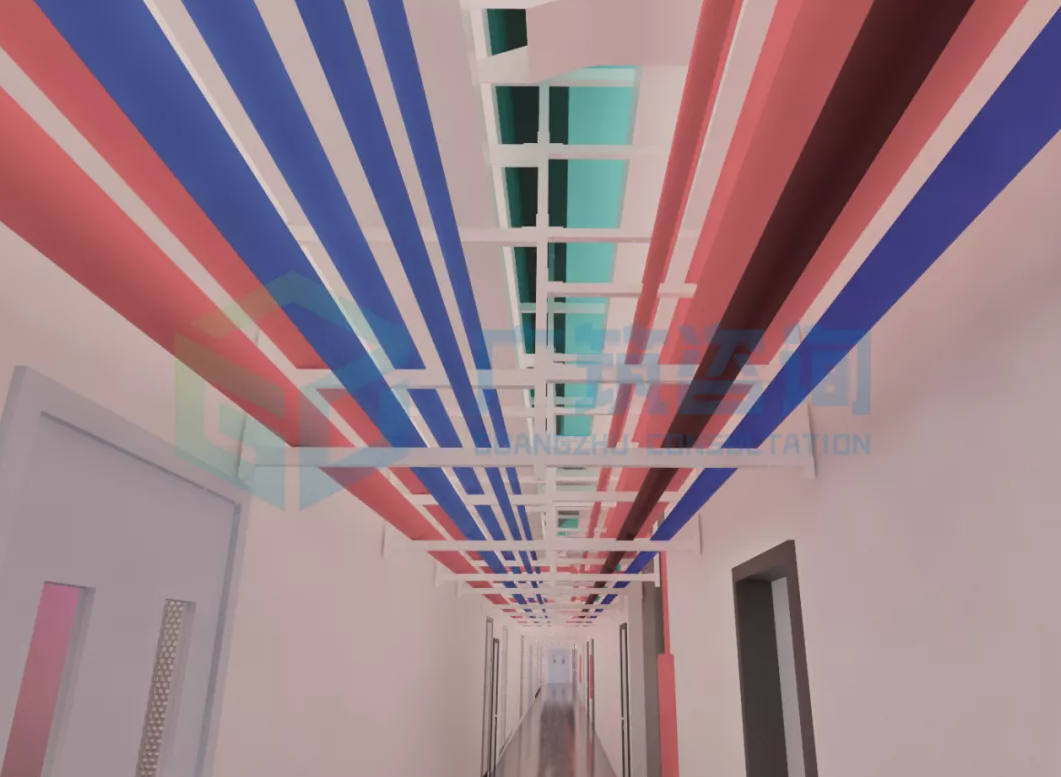

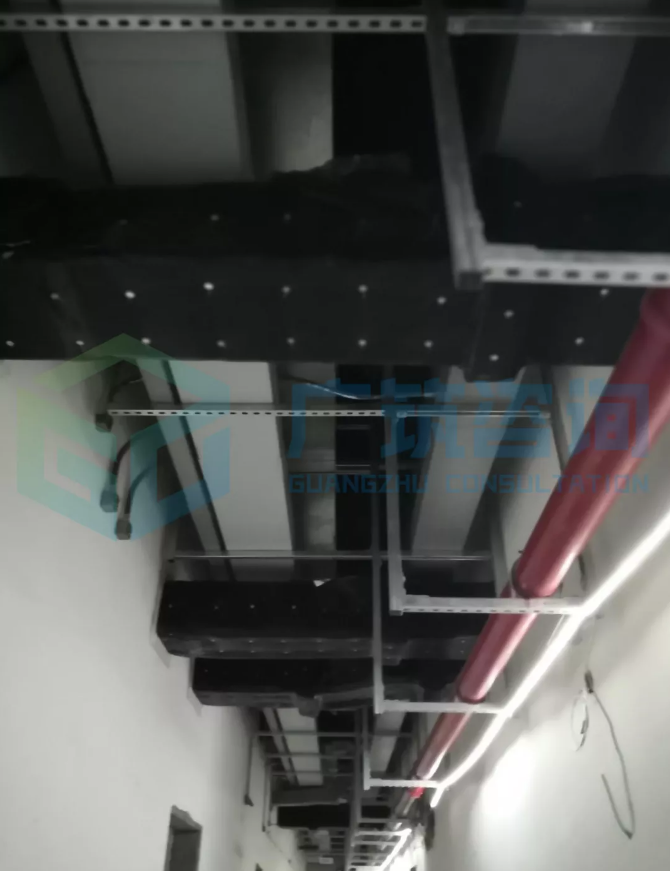

    风管、桥架贴梁走，下方走给水、热水、空调水、消防等管线，采用联合支架。各管线的支管一般考虑从梁格里绕行出走廊。排水管一般考虑在走廊断面的两侧找一个竖向尺寸大一点的空间通道，以便其放坡。

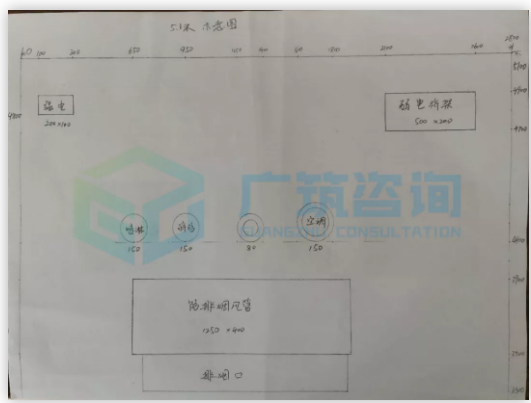

    （客户手绘版）

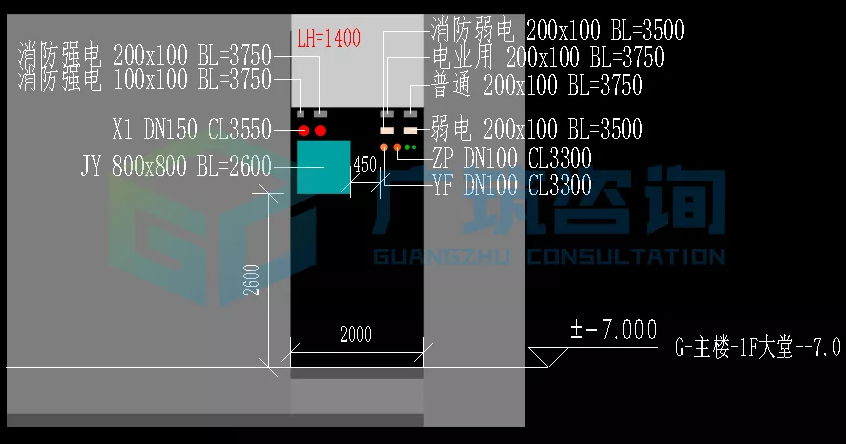

    2、排布间距

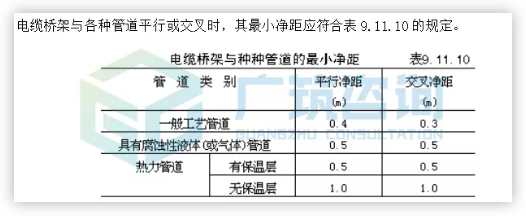

    2.1给水管与桥架平行安装，间距不小于300mm；

    2.2管道的水平间距，两根管道净距保证100，如果管道有保温，保温之间净距100。有法兰时考虑相邻两管的法兰错开布置；

    2.3风管应考虑阀门安装、操作及保温的空间，与其他管道间距不应小于200mm；

    3、检修空间

    设备区走廊等复杂区域是否有检修、安装空间。

    4、吊顶

    注意走廊的净高要求及吊顶，并应考虑吊顶的龙骨安装空间。

    5、支吊架安装空间

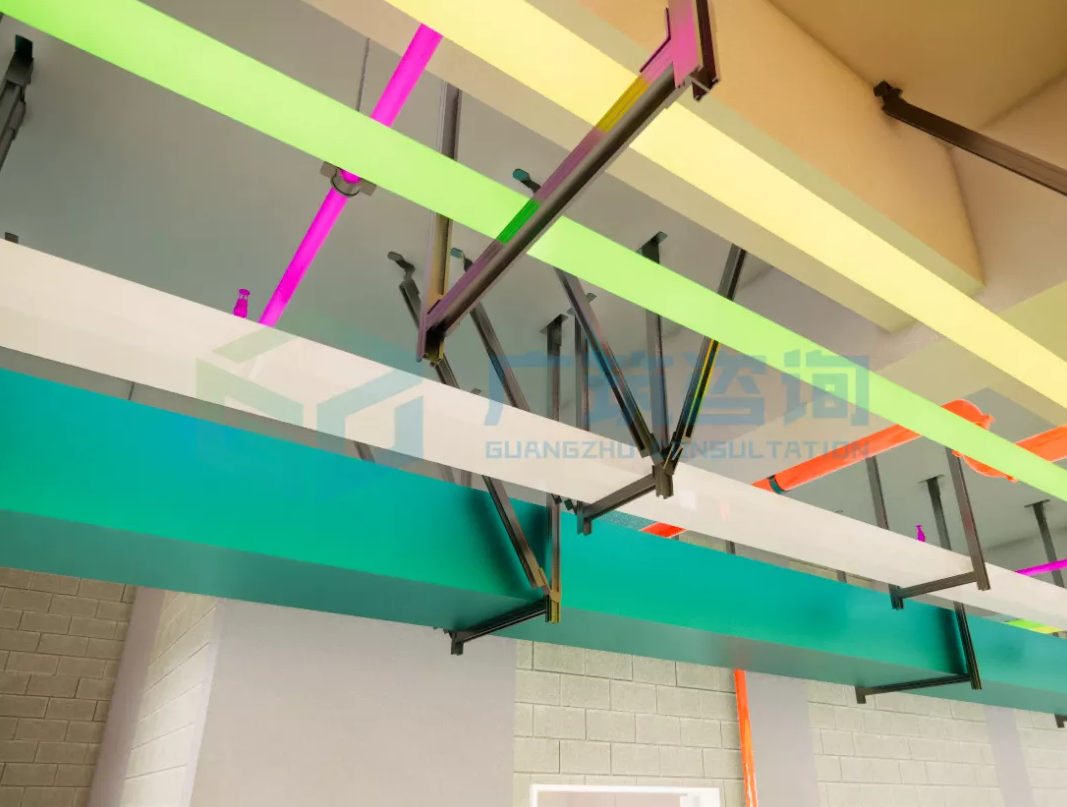

    各专业管线支吊架、抗震支吊架是否有生根空间。

    6、其他应考虑因素

    6.1主楼走廊的排布，应先考虑管井管线排布，再考虑走廊管线排布；

    6.2走廊平面排布时，注意走廊管线与房间横向管线关系（管线横向穿走廊）。
