    在项目的模型创建过程中，梁的创建是数量比较大且繁琐度比较高的一部分工作，所以如果在建模时能合理利用翻模软件会对工作效率有很大的提高。

    我们常见的翻模软件一般是橄榄山和建模大师，小编在做项目的过程中会涉及到这两个软件的使用。

    针对这两种翻模软件在使用过程中的便利度和精确程度，小编进行了一下总结和比较。

    在对比过程中我们就可以发现两种软件各自的优势和劣势，方便大家在以后使用的过程中根据各自的项目需求选择合适的翻模软件。

    下面先来看看橄榄山的土建模块：

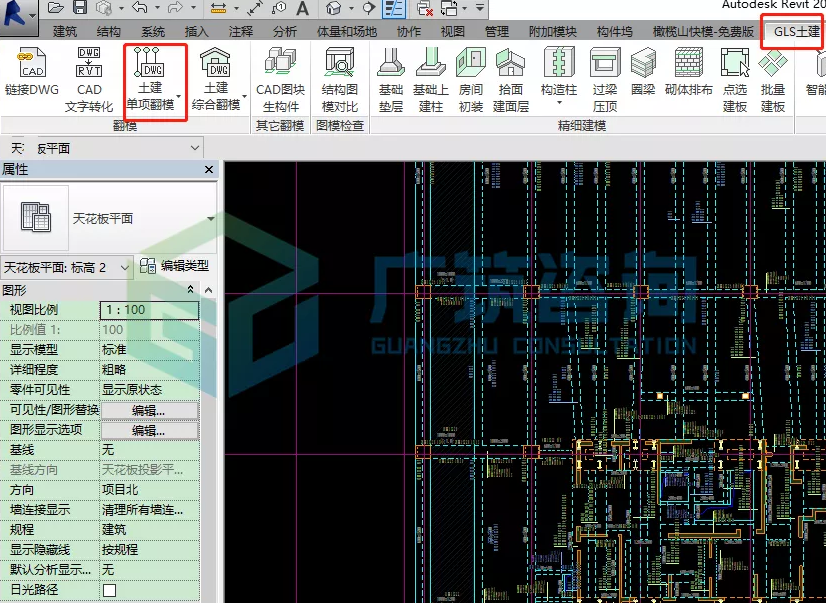

    如果你已经装好橄榄山模块，那么打开Revit之后，鼠标单击GLS土建之后就会出现如下界面：

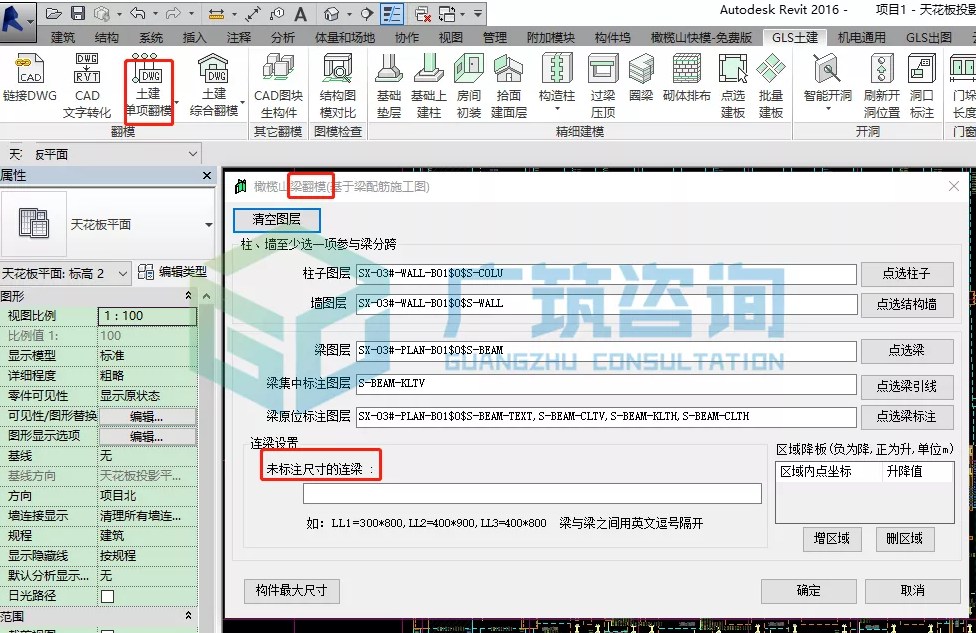

    接着单击土建单项翻模，在下拉菜单的底部单击“梁翻模”之后会出现如下界面：

    对于以上柱子图层、墙图层等根据后面对应的“点选柱子”和“点选结构墙”等命令进行依次顺序操作；

    对于未在图中给出详细截面信息的连梁可以在“未标注尺寸的连梁”下面的框中输入对应的连梁详细信息。

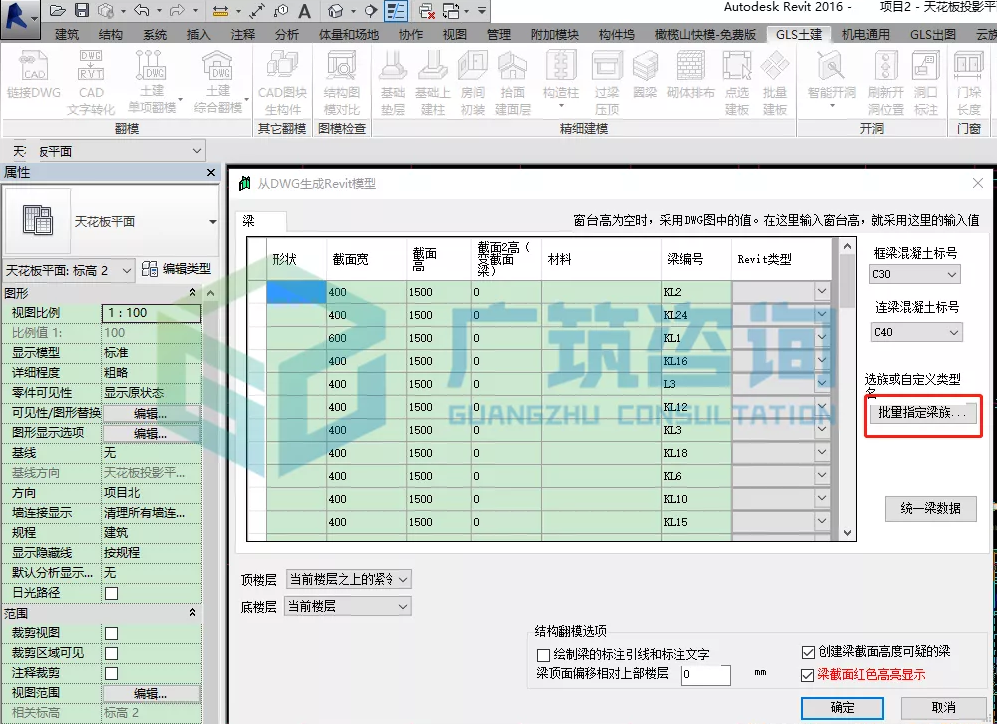

    以上参数和图层全都设置好之后点击确定，出现以下界面：

    在以上界面中，点击“批量指定梁族”。

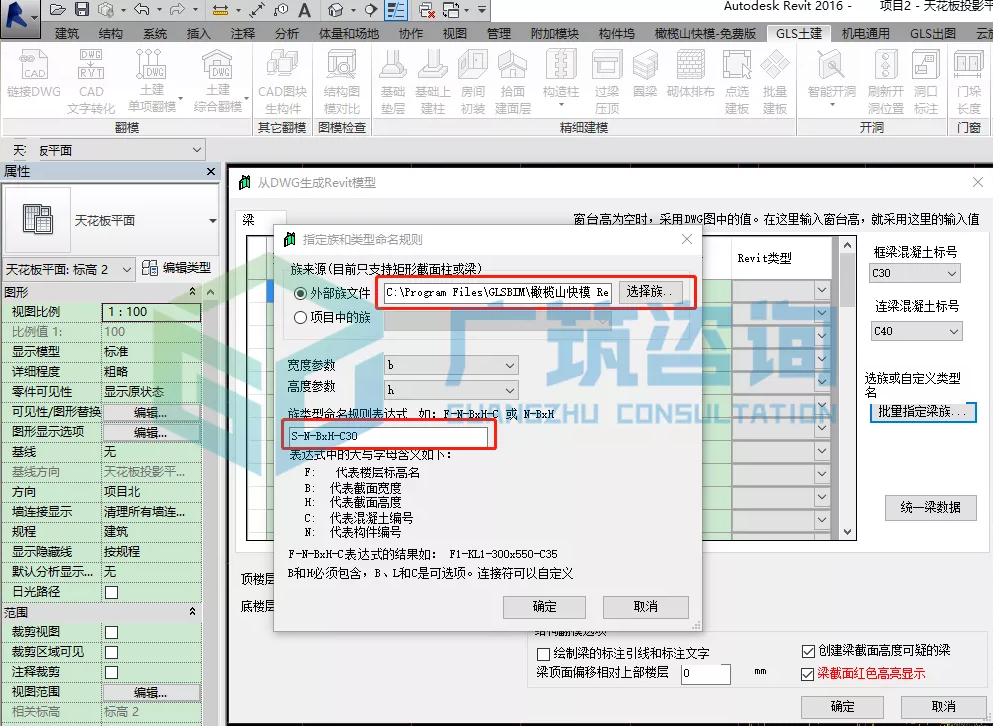

    然后对以下图中圈出区域进行族的选取，并且按照项目的命名规则进行梁构件的命名。

    然后点击确定，就会得到按预定命名格式命名的梁构件模型，以上是橄榄山对梁翻模的步骤。

    下面介绍一下建模大师（建筑）对梁的翻模步骤：

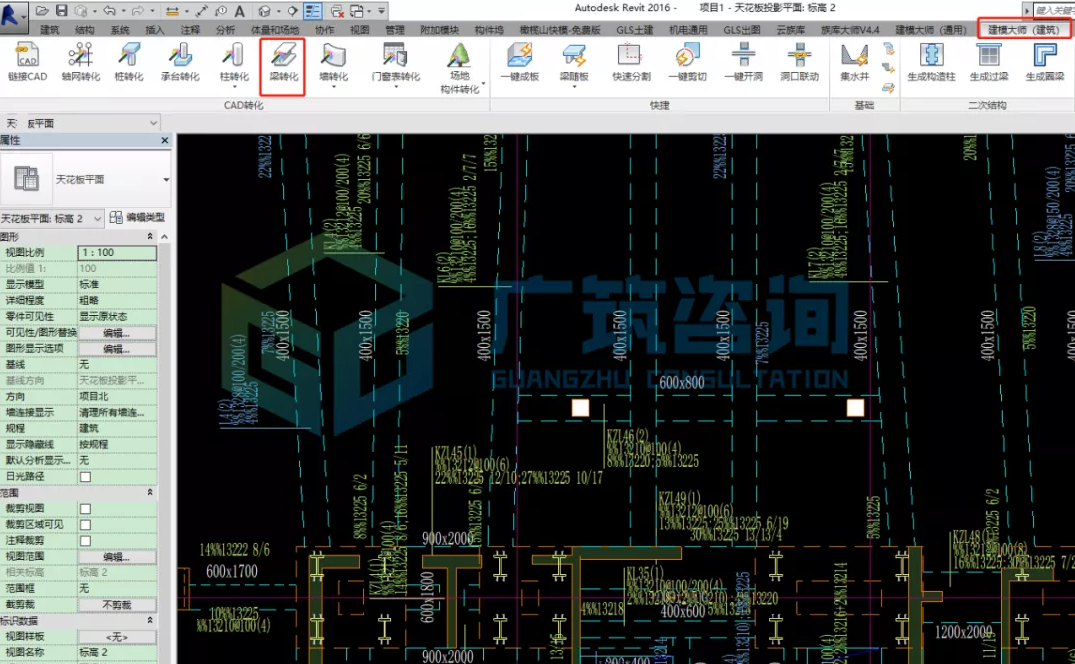

    首先进入Revit，然后点击“建模大师（建筑）”出现以下界面：

    单击“梁转化”，出现以下界面；

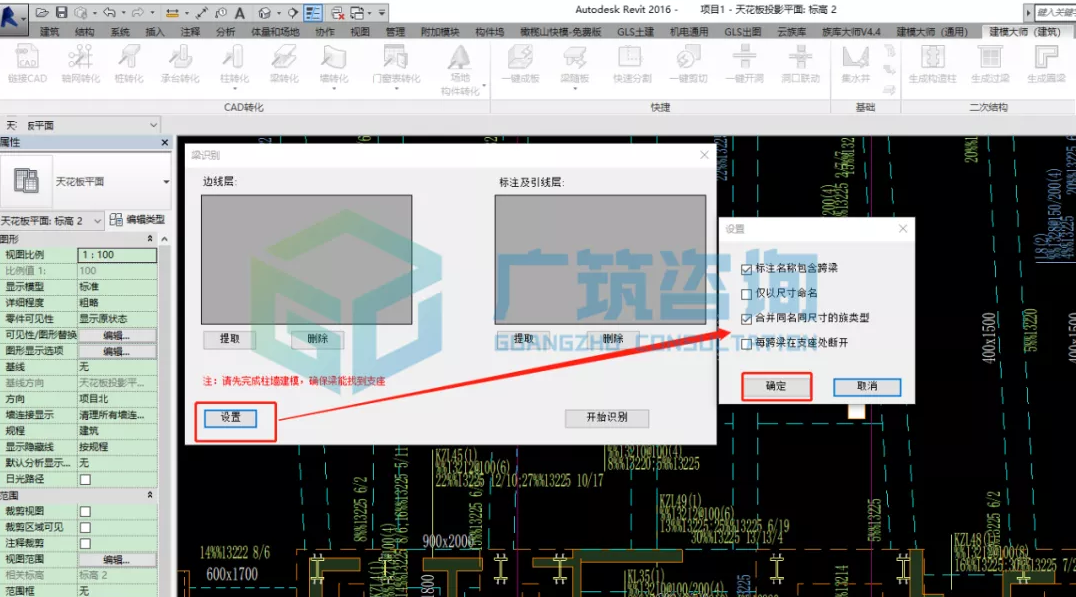

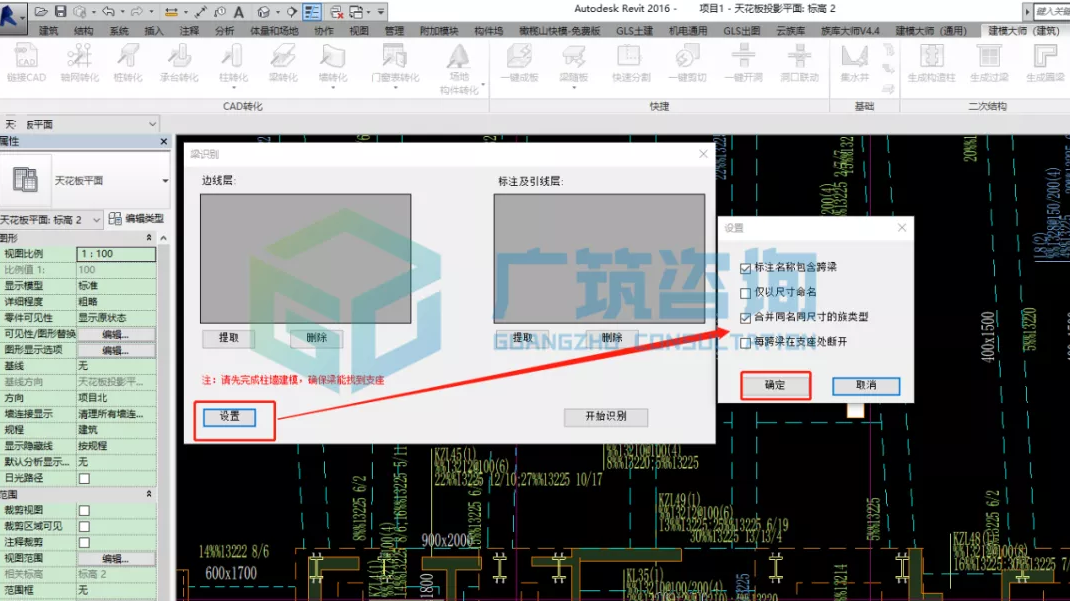

    先点击“设置”，进行基本识别规则和生成梁类型的设置，设置结束后点击确定。

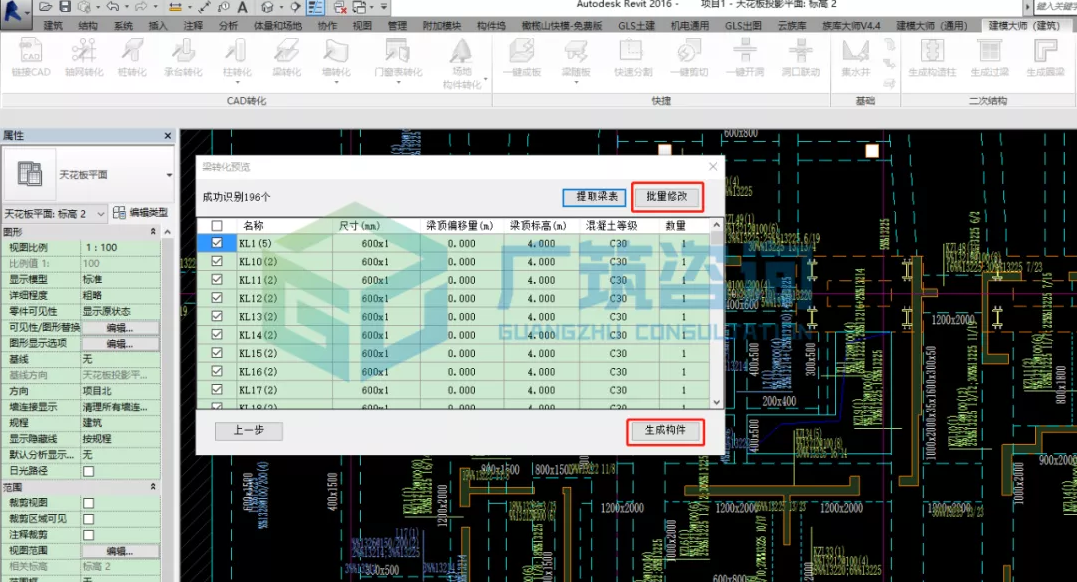

    然后点击“提取”命令进行线的提取，提取完成后点击“开始识别”就会生成对应的结构梁，界面如下图：

    可以根据项目命名需求进行批量修改，修改完成厚点击“生成构件”，则相应的结构梁就生成了。以上是建模大师（建筑）的翻模步骤。

    综上可知：

    1、橄榄山可以提前设置对应的类型名称，避免了后期改梁名称的大量繁琐操作。对于要求命名非常规范的项目适合度较高。

    2、建模大师（建筑）在创建构件之前可以进行批量的合并，简化梁的类型，但是不能对类型名称进行确切的规定，如果要确切类型名称需要后期再进行手动更改，所以建模大师（建筑）较适合对命名规范度要求没有那么高的项目。

    了解两者差别之后，就可以根据自己的项目类型愉快地翻模了！
