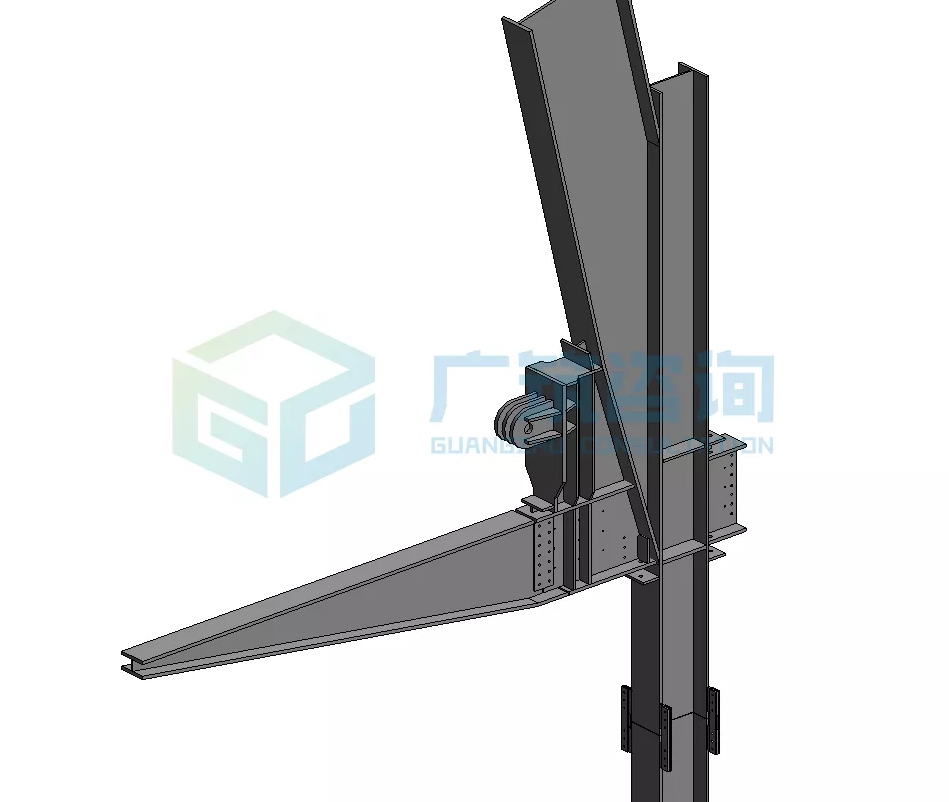

    对于常规房建，墙柱梁绑扎钢筋已经很常见，没什么难度，对于公建类项目，虽说也是框架剪力墙结构，但是由于层高比较高，而且一些造型类场馆悬挑比较多，就会出现一些型钢混凝土柱、型钢混凝土梁。

    对于这些构件，就不能按照常规的梁柱绑扎了，要考虑钢构的开孔，钢筋的避让等因素，同时在加工的时候很容易出现型钢柱预留孔洞缺失，预留洞口与实际施工不对应，钢筋下料不准确等问题，造成延误工期，浪费材料。

    今天就来看一下BIM关于型钢混凝土在实际施工中的运用。

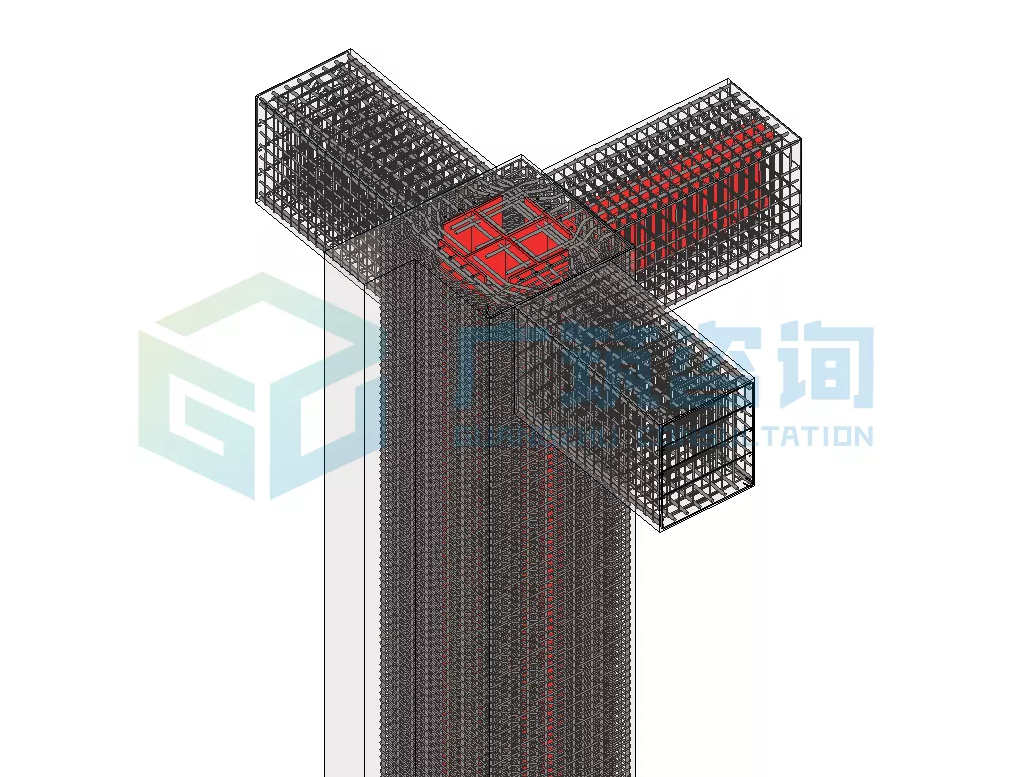

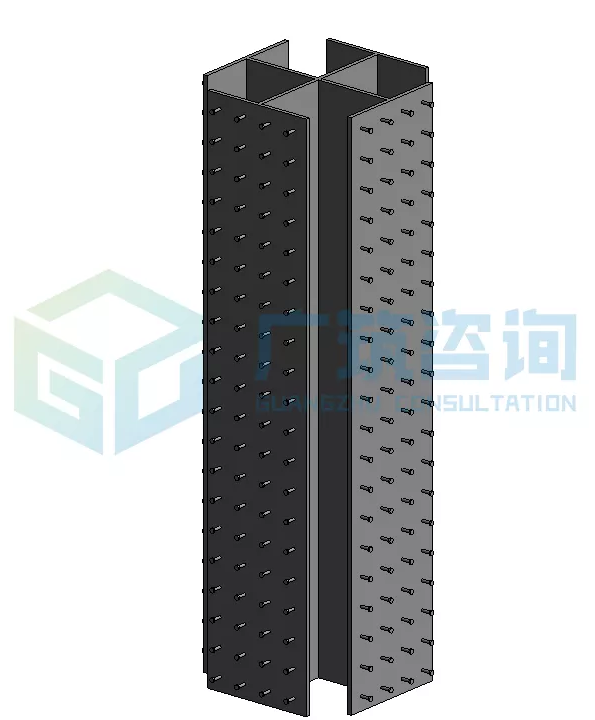

    轴测图

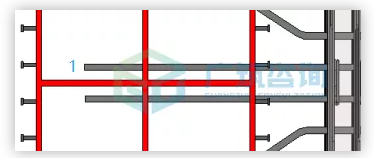

    俯视图

    拿十字型钢柱举例，梁钢筋通过型钢柱有四种形式：

    第一种是在翼板、腹板上全部开洞贯穿过去；

    第二种钢筋打弯避开翼板，只在腹板上开洞；

    第三种是在型钢柱外，直接避开型钢柱；

    第四种是在翼板上焊接螺纹套筒，进行机械连接。

    如俯视图所示，虽然能满足设计和施工要求，但是由于需要预留的孔洞较多，前期需要花费大量时间去定位孔洞大小和位置，而且加工的预留洞在实际施工中，由于现场操作导致各种偏差，结果是花费大量的时间，最后成为没用的预留洞，既影响施工，还影响了钢构的刚度。

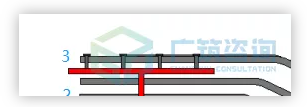

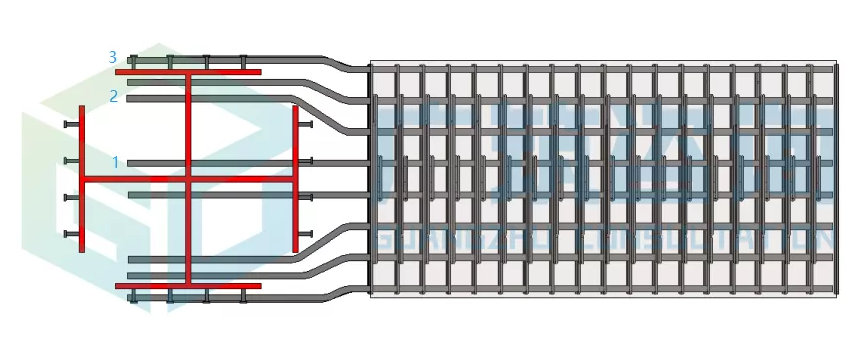

    现在通过BIM对钢结构节点进行建模，充分分析钢构和梁钢筋的位置然后进行优化，会很大程度的解决上述问题，如图所示：

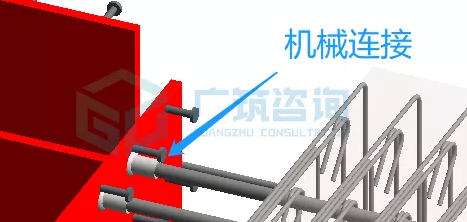

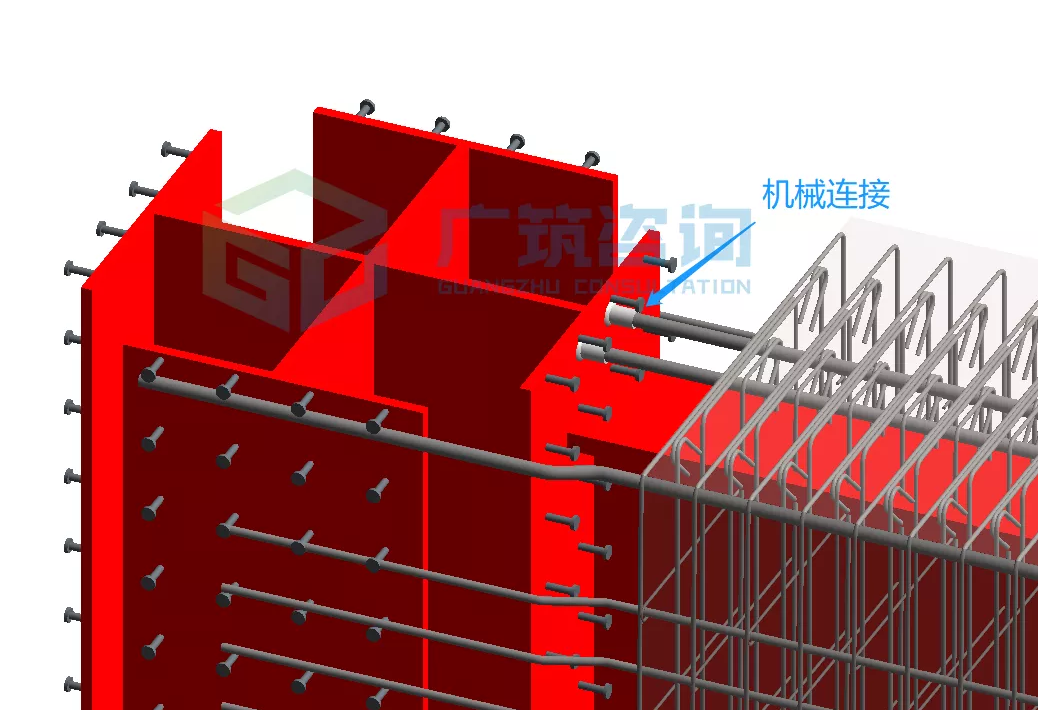

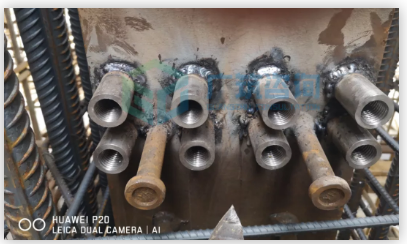

    1号钢筋可以直接在翼板上焊接钢套筒，进行机械连接。

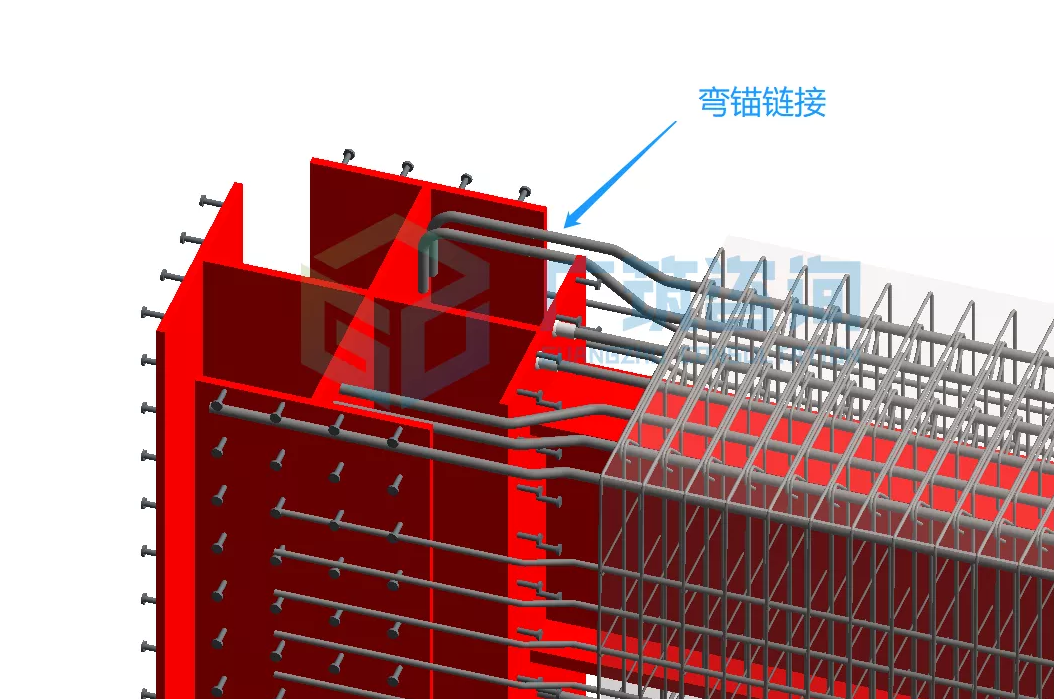

    2号钢筋打弯后伸入钢柱，计算平直段的锚固长度，按照16G图集对于钢筋弯锚的规定：一是弯折前的水平投影长度不应小于0.4laE；二是弯折后的竖直投影长度取15d。但弯锚有一个大前提，即“当水平直线段锚固长度不足时，梁上部纵向钢筋应伸至柱外边并向下弯折”。如果满足上面两条要求，就不需要在腹板上开洞，直接弯锚顶着腹板就可以。

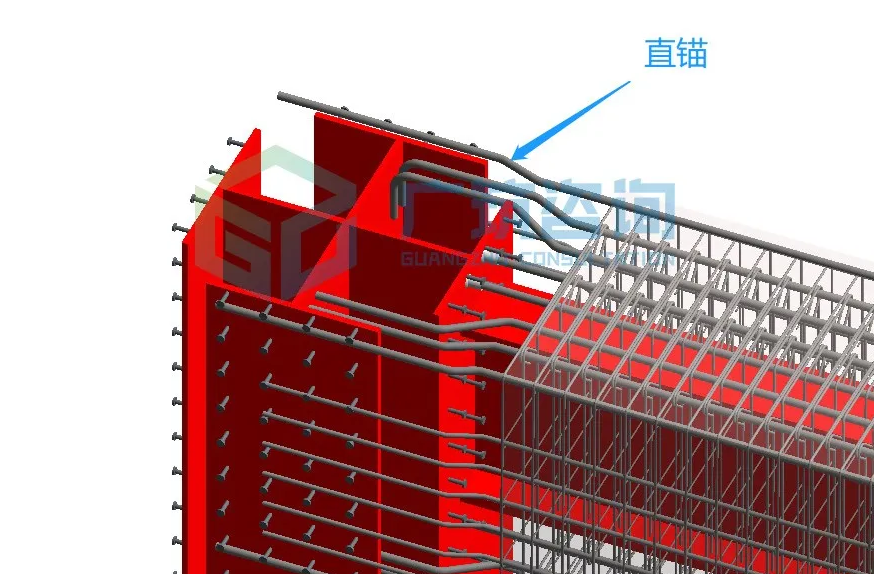

    3号钢筋不需要做额外的加工。优化之后不需要预留任何孔洞，就能满足施工要求，避免了后期施工中各种麻烦。

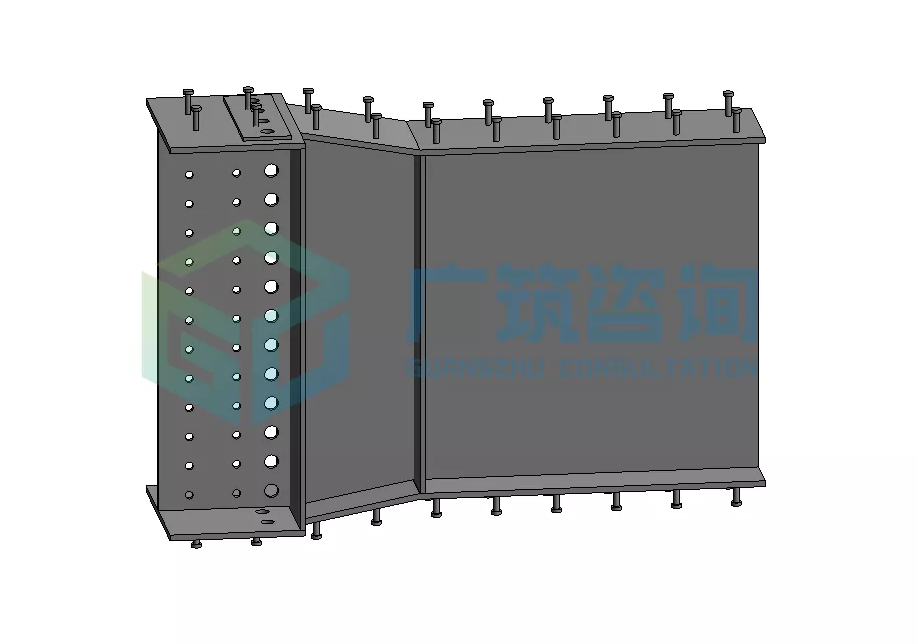

    对于需要留洞的钢构件，通过对钢构件的建模，钢筋的排布，充分考虑现场施工过程中，钢筋的分层、尺寸大小、间距的情况，自动生成预留孔洞加工图纸，避免在后期施工中出现钢筋穿不进去，上下两层孔洞太近，穿完同一方向钢筋，交叉方向钢筋没有空间放置等问题。

    我们经常谈论BIM怎么落地，怎么能转成实际的经济效益。从最小的单元入手，解决我们施工中真正遇到的困难，真正的融入到我们设计施工过程中，它的未来真的可期。
