    随着BIM技术在建筑行业的发展，越来越多的建筑开始运用BIM，除了常见的住宅楼，写字楼，更多的公共建筑也逐渐加入BIM行列，地铁站、工业厂房、园区、体育建筑等等。

    今天我们来了解下场馆建筑中BIM建模需要注意的细节，拿游泳馆项目为例，此项目包括地下一层、地上三层和设备机房，主体为框架结构，屋面为钢结构屋盖。

    一、地下一层建模

    1、停车场

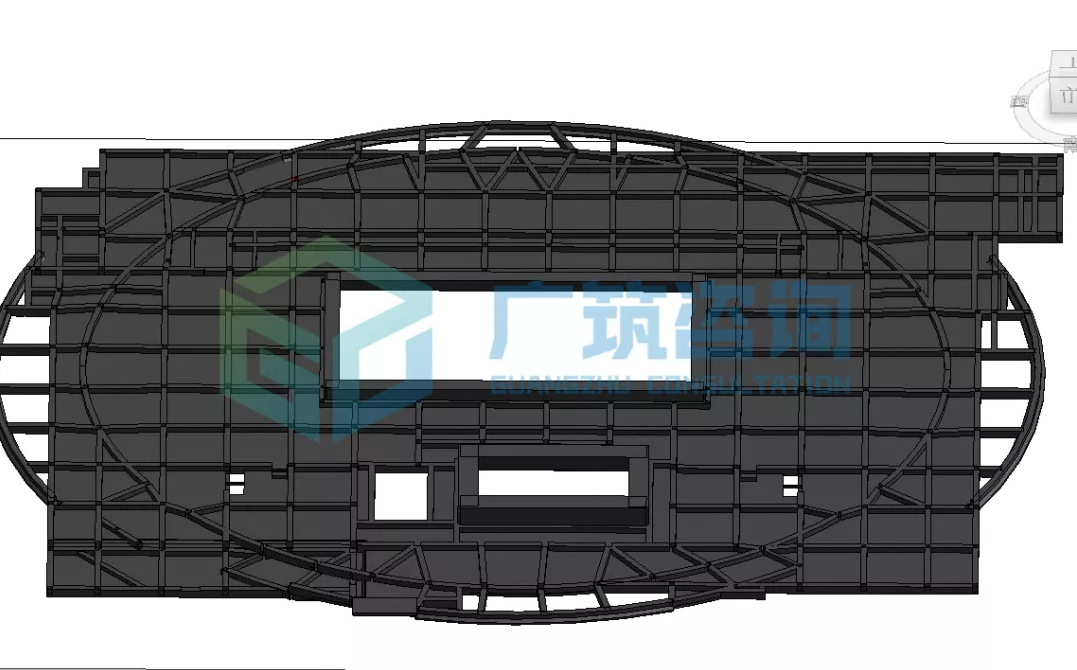

    地下一层为停车场，和传统住宅楼不同的是，体育馆为圆形建筑，地下结构有很多弧形梁。

    对于弧形梁的创建，一种是手动绘制，一种是拾取，需要注意的是弧形梁的标高。

    地下一层没有降标高的没有关系，直接绘制就行。

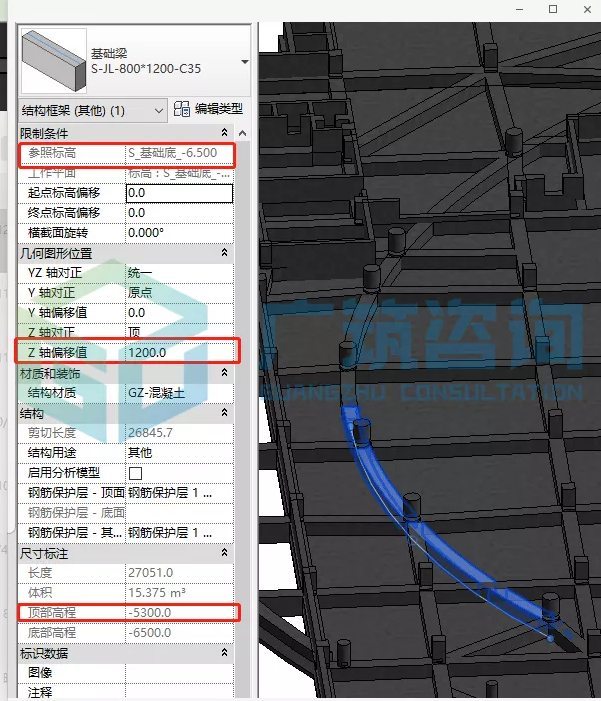

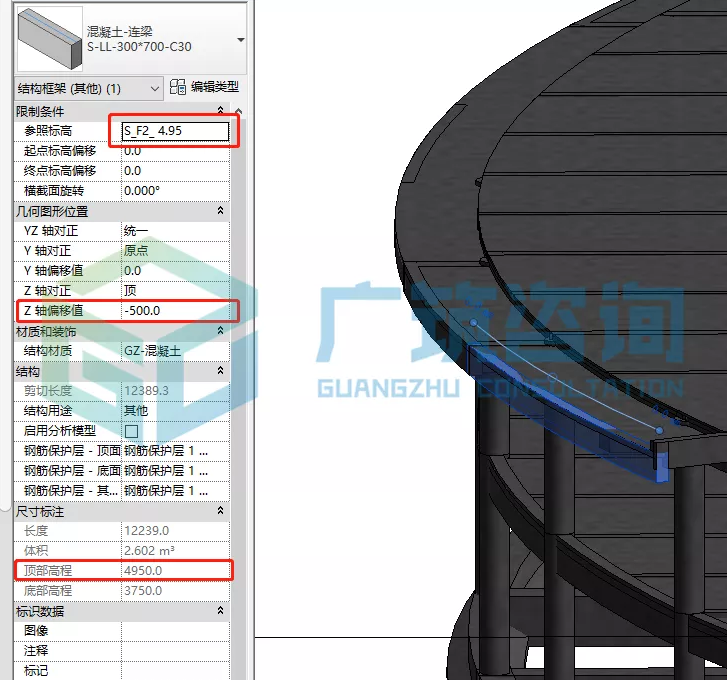

    对于地上的弧形梁有很多是降标高的，常见的直梁降标高直接调整Z轴，就可以很快速的把标高降到我们需要的位置。

    对于弧形梁也通过Z轴的话，会出现三种可能：

    第一种就是改变Z轴，弧形梁降到我们需要的高度，顶部高程对应正确；

    第二种是改变Z轴后，弧形梁降得到我们需要的高度，但是属性栏里顶部高程没有变化；

    第三种是改变Z轴后，弧形梁没有降，属性栏顶部高程也没有变化。

    我们肯定是希望是第一种情况，如果出现第二种和第三种情况，我们可以通过调整起点、终点标高偏移可以很准确的调整弧形梁的标高，而且属性栏里顶部高程也能对应上。

    2、地下车库出口

    地下车库出口也是经常出错的地方，这个部分通常会涉及到出口的净高，以及可能和排风通道并在一起。

    对于结构板的降板，风道高度转换很容易出错，需要多检查和修改，建模过程中也可以和设计沟通，充分了解设计目的和要求。

    二、地上建筑建模

    1、地上弧形幕墙的创建

    对于地上弧形幕墙的创建，弧形幕墙多是以玻璃为嵌板。

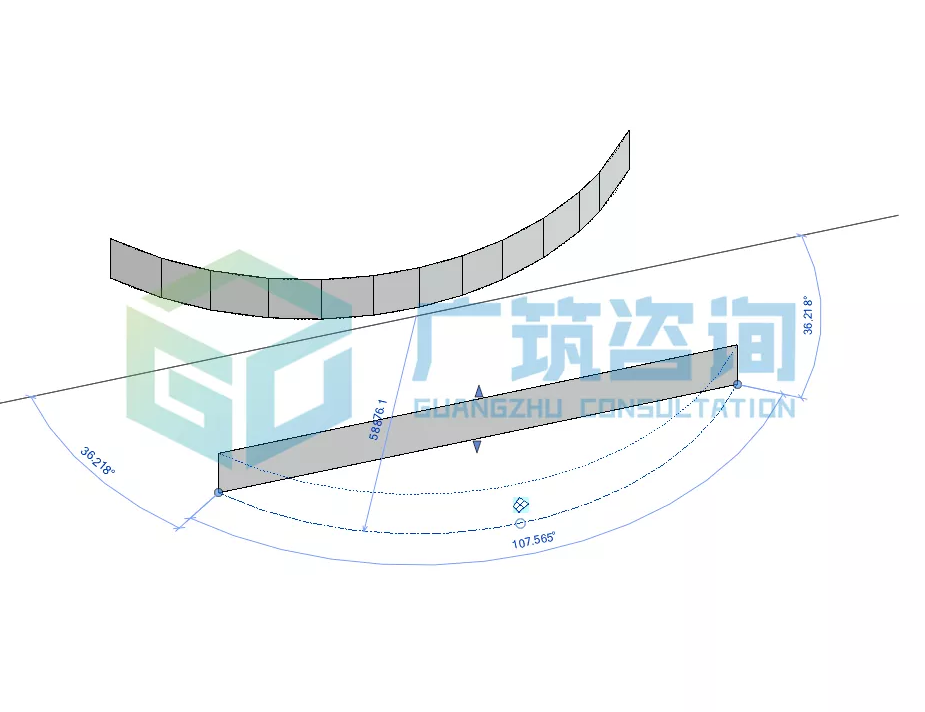

    系统默认的玻璃嵌板是直的，导致我们创建的时候明明是用的弧形命令创建出来的幕墙还是直的，这就需要我们手动添加网格线。

    根据图纸给定的网格线手动添加，使我们绘制的网格幕墙和图纸对应，如果图纸上的弧形幕墙没有网格线，我们怎么来处理呢？

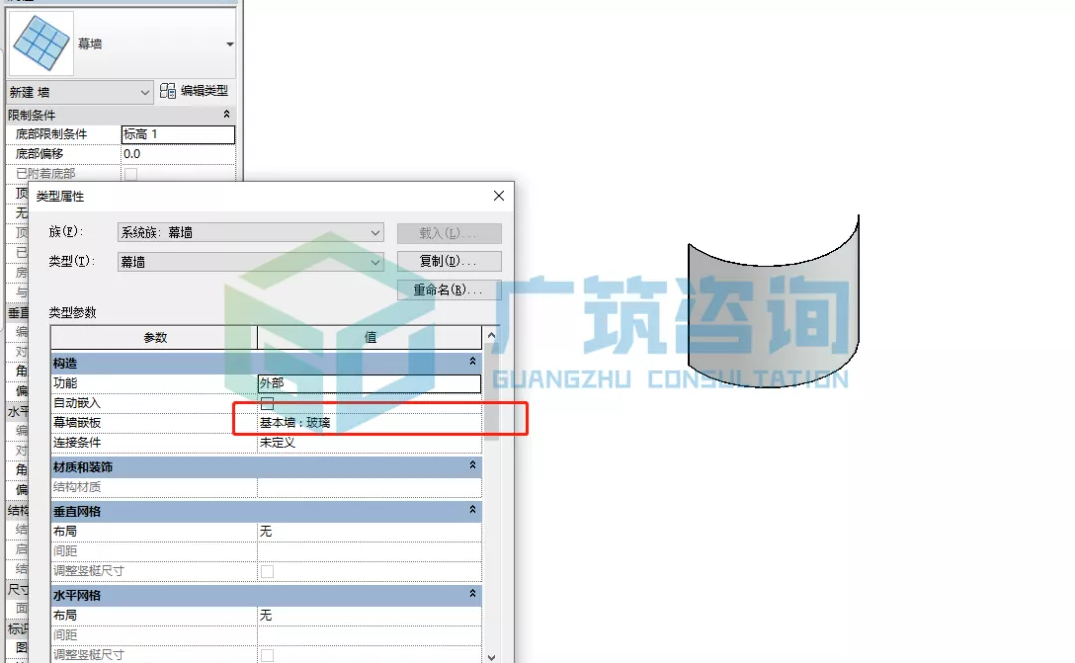

    首先我们需要复制一个新的类型墙，将它的厚度改为我们需要的玻璃厚度。

    然后把材质调成玻璃，启用幕墙命令，编辑类型然后在幕墙嵌板中把原有的嵌板修改成我们刚刚创建的墙类型。

    这样就可以直接画出我们需要的弧形幕墙，不需要添加网格线了。

    2、观众看台框架梁的创建

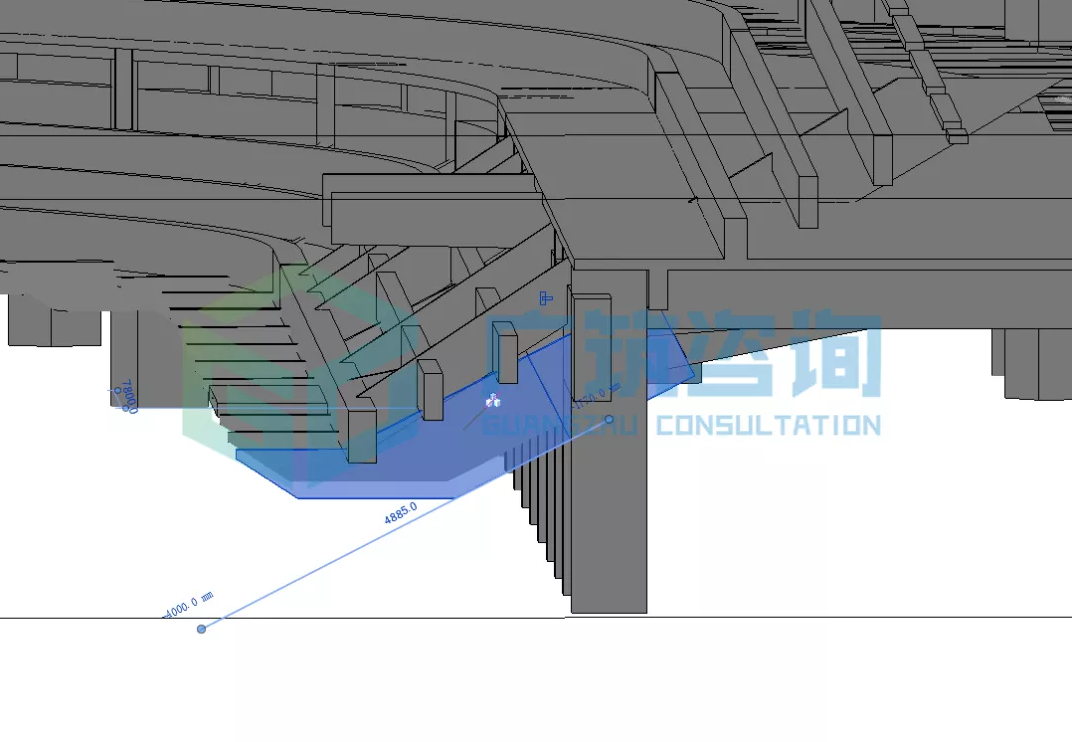

    比赛场馆往往都有观众看台，看台的框架梁有悬挑类型的。

    对于长方体的梁，我们可以直接调整起点、终点标高偏移就好。

    对于异性的梁我们需要自己建族，可以通过常规模型创建，也可以通过基于梁的样板创建。

    通过梁样板的话就可以和我们普通的梁一样调整起点、终点标高就好，还可以随意拖动梁的长短尺寸。

    3、屋顶的钢结构绘制

    如果我们不做钢结构，只做屋面的话，可以通过犀牛或者体量模型进行绘制。

    这里简单的介绍一下用体量模型绘制。

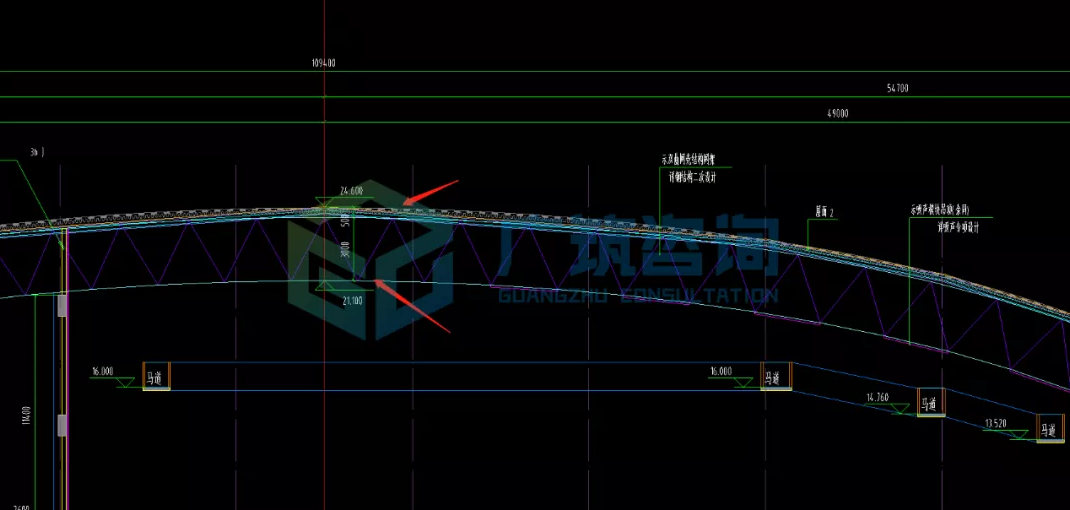

    由于钢结构有一定的厚度，从图纸上可以看到，钢结构为3000高，顶部为铝合金屋面。

    如果只画屋面，内部净高分析的话会有一定影响，只画内部高度的话，整体外部造型就不满足，所以要画两层，内部和外部。

    由于屋顶比较大，网格线多，不建议内建模型。

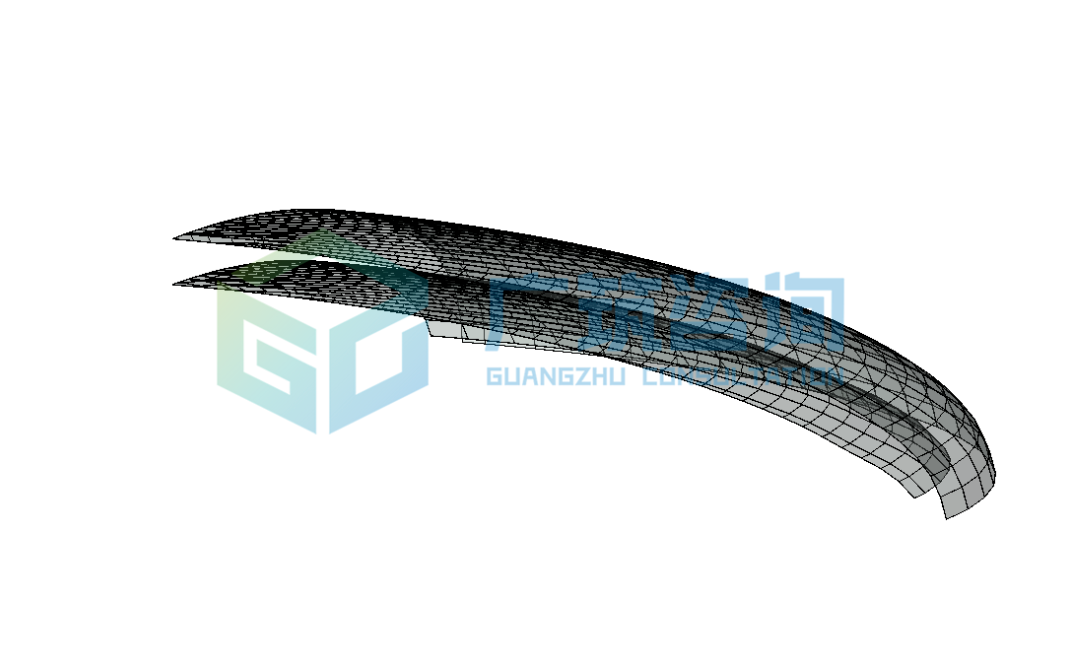

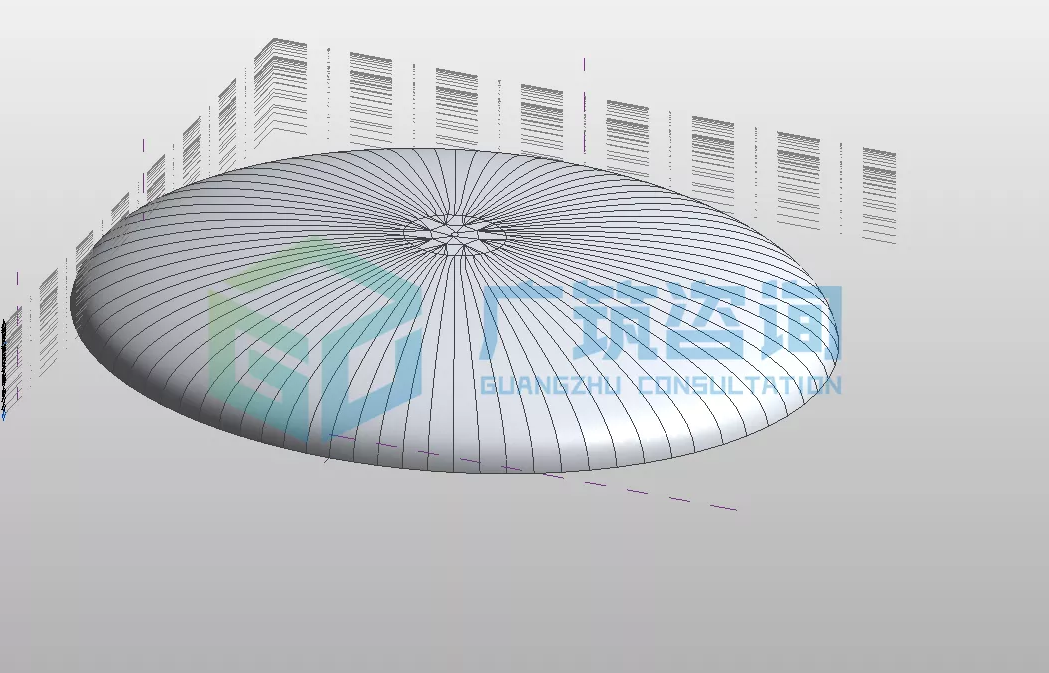

    新建一个体量模型，通过拾取外部轮廓线，调整每个轮廓圆的高度，生成实体模型，然后再拾取内部轮廓线，同样调整轮廓线高度，生成空心模型，这样网壳的体量模型就建好了。

    将体量模型载入项目，通过幕墙系统创建内外幕墙就可以了。

    生成我们需要的双层网壳结构，需要注意的是，如果在创建幕墙体量的时候拾取的圆圈线是多段线的话，创建的体量会很大，载入项目的时候会很卡。

    这时可以新建一个项目，载入幕墙体量生成幕墙网格后，把体量删除。

    将新建的幕墙项目链接到我们的主体模型中，进行绑定链接，这样就避免直接载入进去，进行幕墙创建时候会很卡。

    也可以在创建幕墙体量时候，把多段线转换成样条曲线，会减少体量模型的大小，灵活运用。
