文章来源：广筑BIM咨询

    MagiCAD与安装算量GQI基于工程量统计的应用

    一、两款软件介绍

    MagiCAD

    MagiCAD是一款功能强大、简单快捷的二三维联动机电BIM解决方案，具有功能强大的模型创建与专业计算功能，同时支持AutoCAD和Revit双平台，可应用于通风空调、采暖和制冷、给排水和消防、电气等专业的深化设计。可服务于办公楼、学校、医院以及工业厂房等各类工程项目的设计、制图和管理中，对于制图人员、设计工程师、承包商以及设备管理人员来说都是是一个非常理想的工具。

    安装算量GQI

    广联达GQI安装算量是针对民用建筑工程中安装专业所研发的一款工程量计算软件。兼容市场上所有电子版图纸的导入，包括CAD图纸、REVIT模型、PDF图纸、图片等，通过智能化识别，可视化三维显示、专业化计算规则、灵活化的工程量统计、无缝化的计价导入，全面解决安装专业各阶段手工计算效率低、难度大等问题。适用于所有电算化水平的安装造价和技术人员使用。

    上面我们对这两款软件做了简单介绍，下面就基于通风专业把二者的工程量统计功能做下对比：

    二、两种软件的计算区别

    1、侧重方向不同

    MagiCAD更多的是机械，电气和管道等方向的设计深化运用。软件内置材料清单，可辅助客户快速统计材料量。

    广联达GQI安装算量针对于招投标中的提量、套定额等预算计量计价的运用。

    2、计算规则不同

    MagiCAD是基于BIM模型进行工程量汇总，不考虑清单定额计算规则；而GQI软件内置清单和定额计算规则，可快速出具清单量/定额工程量，辅助预算人员进行预结算工作。

    3、汇总计算方式不同

    以通风为例：MagiCAD的汇总计算方式为设备规格、风管规格长度和面积（只计算净面积不含变径及弯头延伸长度）、弯头和阀门（尺寸、数量）等工程量。而GQI算量的汇总计算方式为风管规格长度和面积（风管面积+弯头或变径延长处面积）、刷油、保温、保护层、支架、弯头和阀门规格数量等工程量。

    综上对比，可以看出计算中应用点各有不同，可根据项目情况和个人需求选择合适的软件。

    三、两种软件操作步骤简述

    下面以一趟风管为例简述工程量统计操作步骤。

    1、MagiCAD的操作

    （1）添加选择数据集

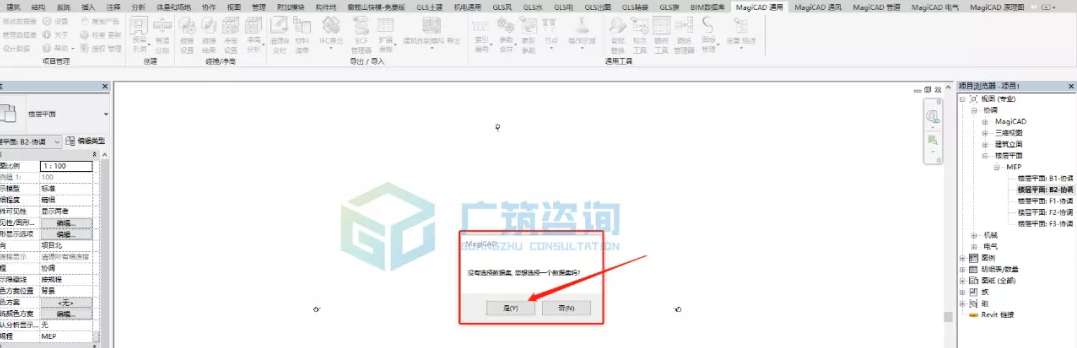

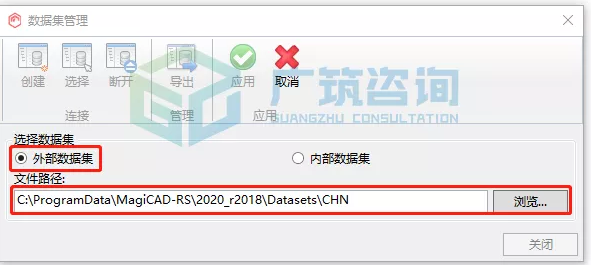

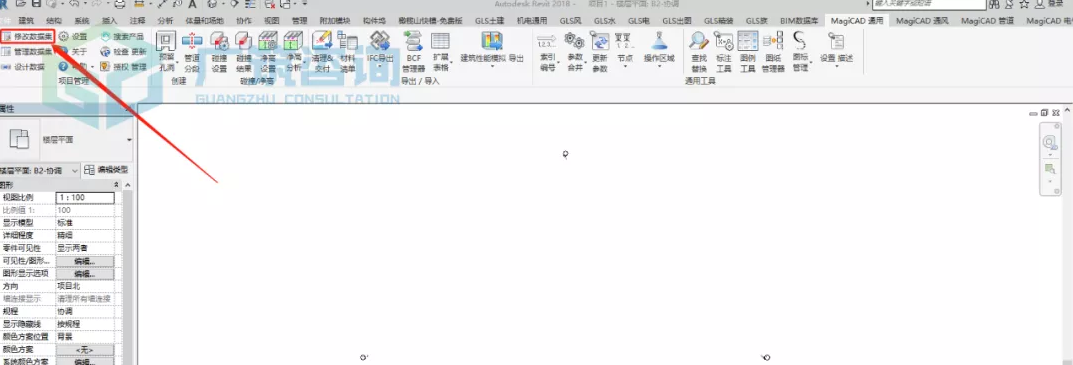

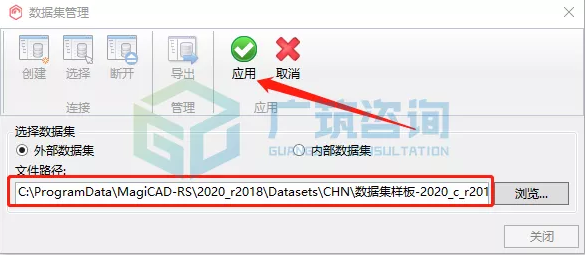

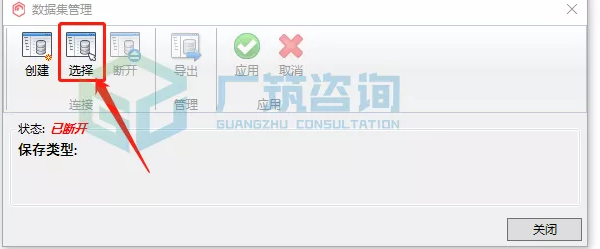

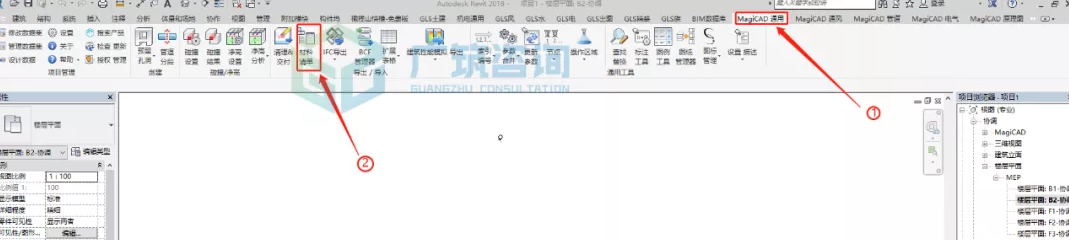

    打开MagiCAD软件，点击“MagiCAD通用--材料清单”，选择“数据集样板-2020_c_r2018.mrv”数据集。

    （2）修改数据集

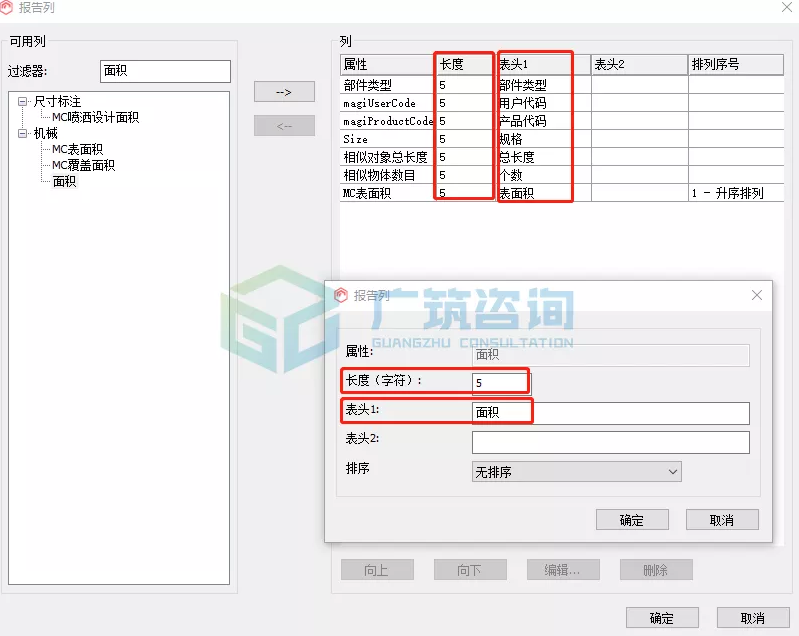

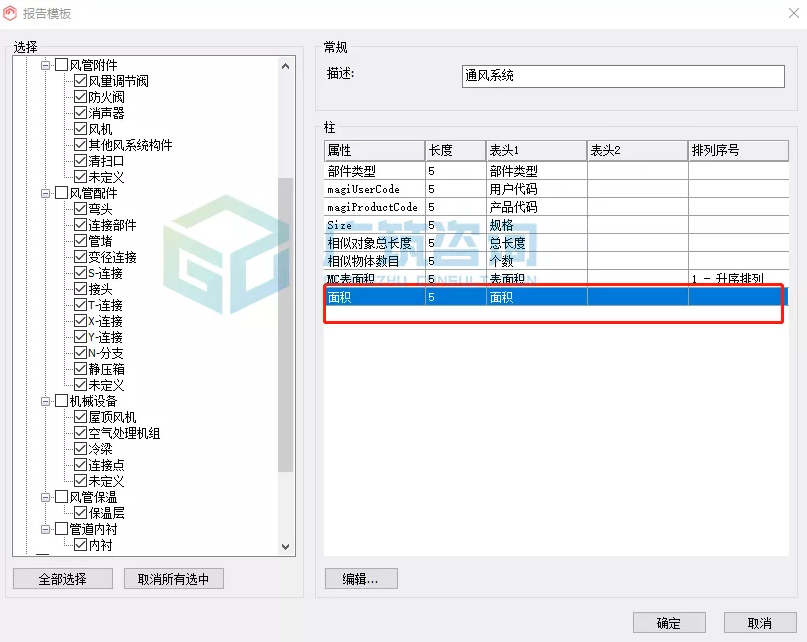

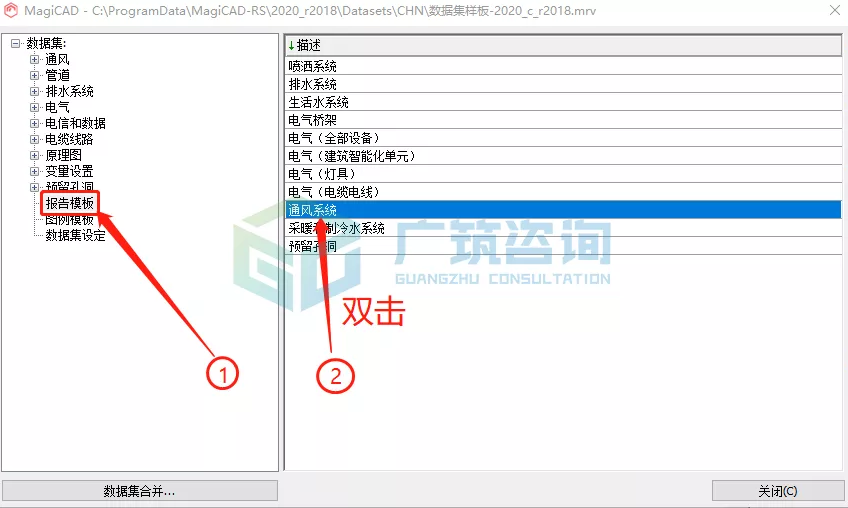

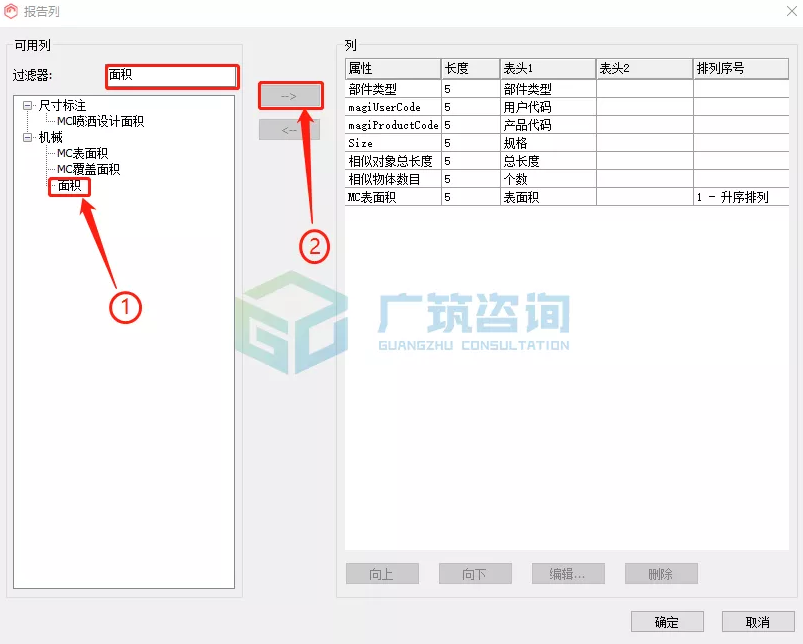

    单击“修改数据集--报告模板”，双击“通风系统”，在出现窗口选择框里可以勾选需要统计的对象名称，右边是材料清单设定默认名参数，可以点击“编辑”来添加面积参数。

    （3）材料清单统计

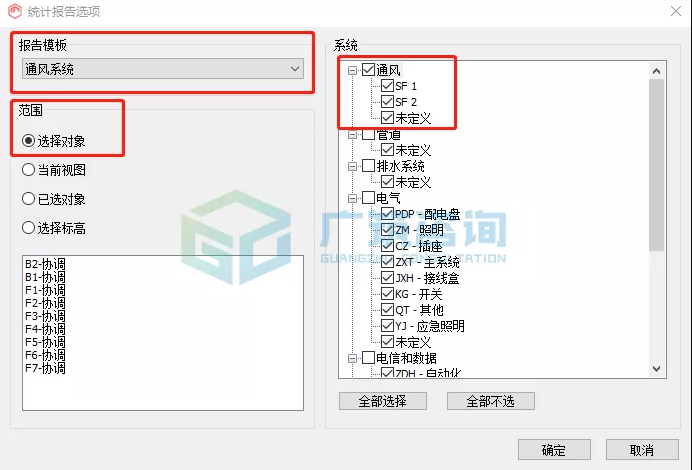

    先绘制一段管道，单击“材料清单”，选择“通风系统”，在右边系统栏里勾选通风，

    选择统计的范围，完成材料清单统计。

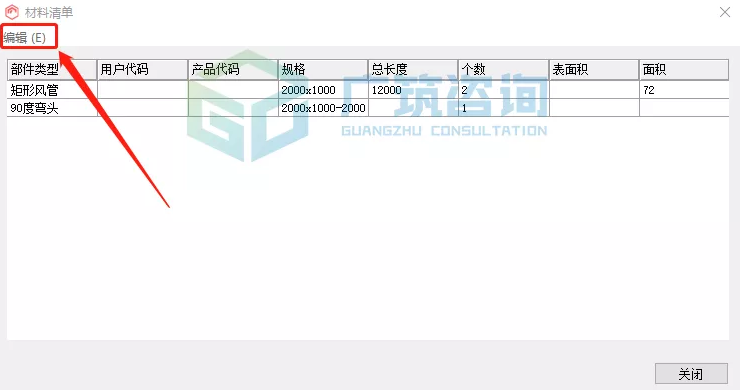

    （4）材料清单导出

    2、广联达GQI的应用

    （1）创建工程

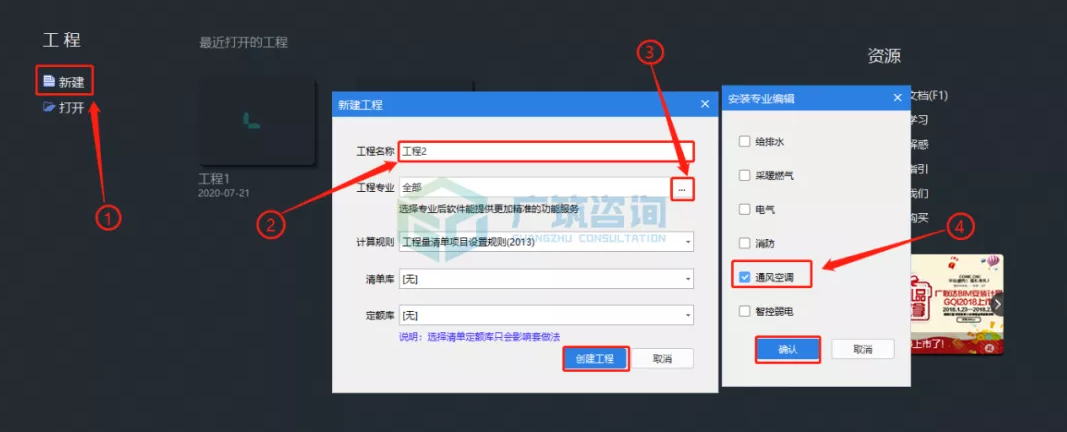

    打开GQI算量软件，新建项目工程。

    （2）导入图纸

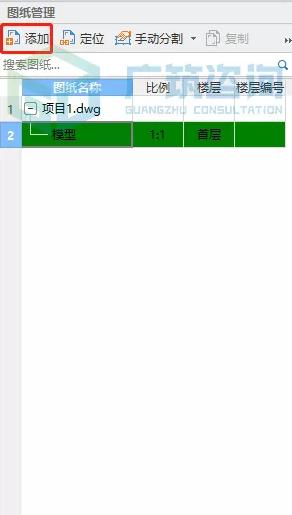

    在页面中找到“添加”，导入DWG格式图纸，选择图纸导入。

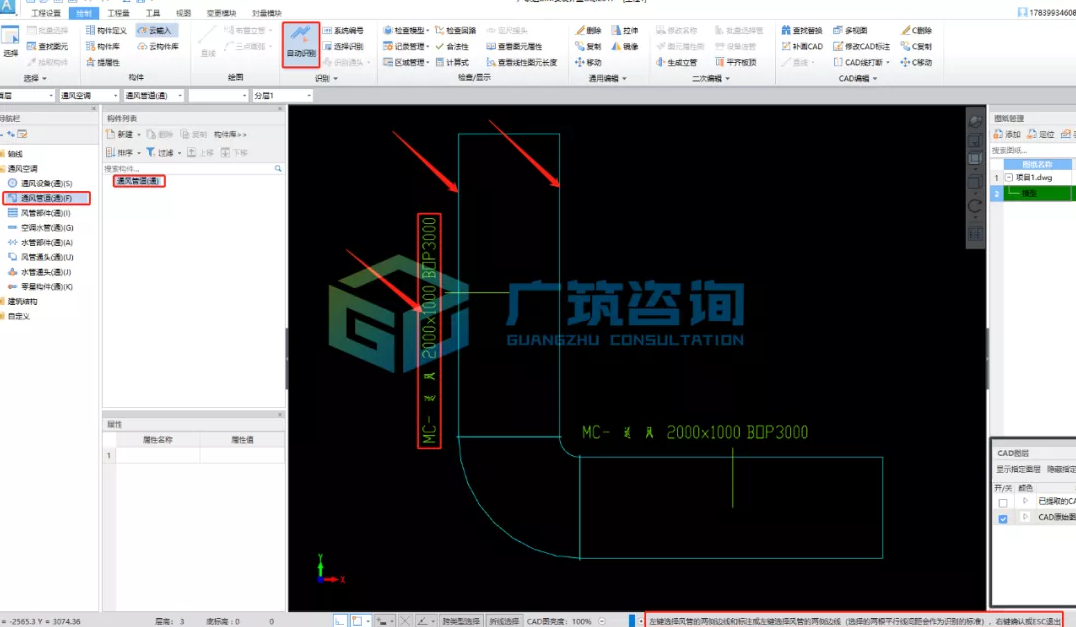

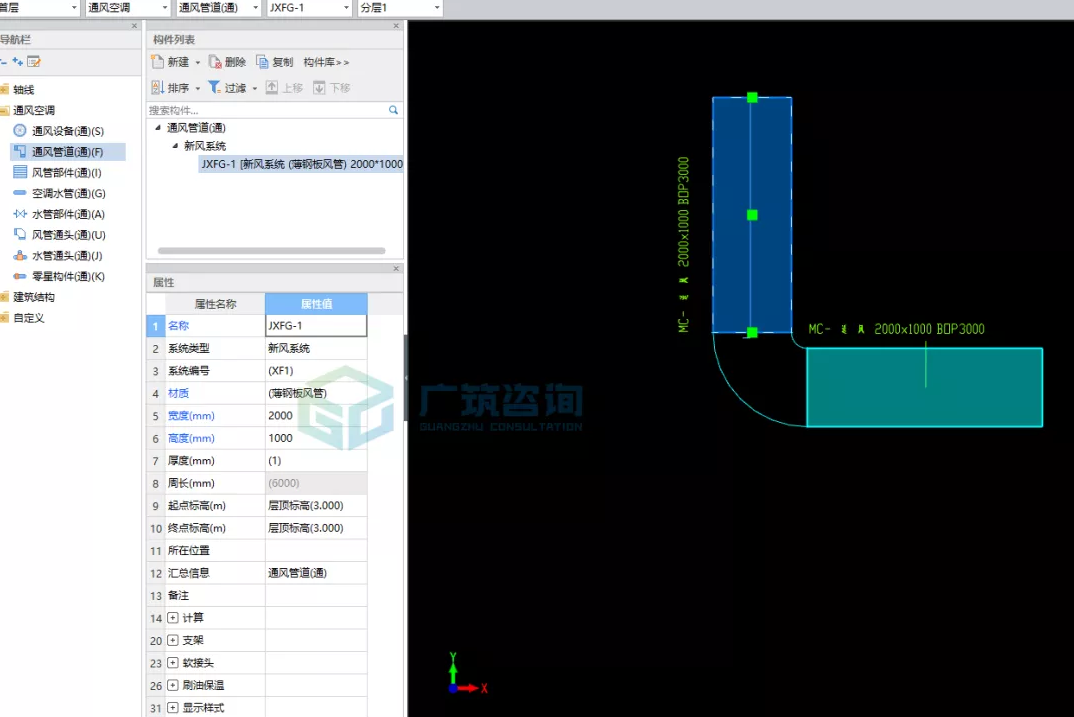

    （3）识别风管

    （4）识别通件

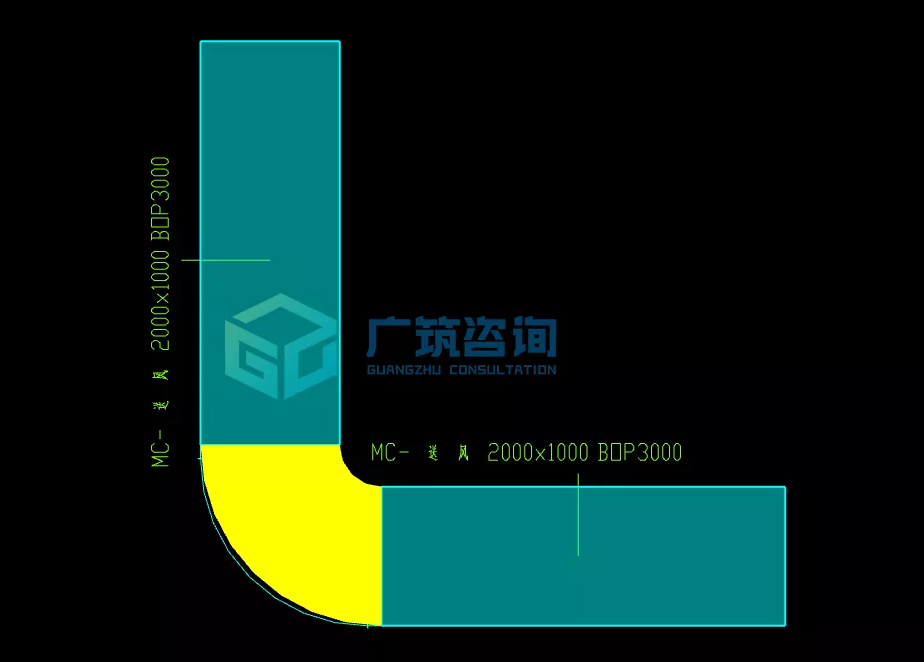

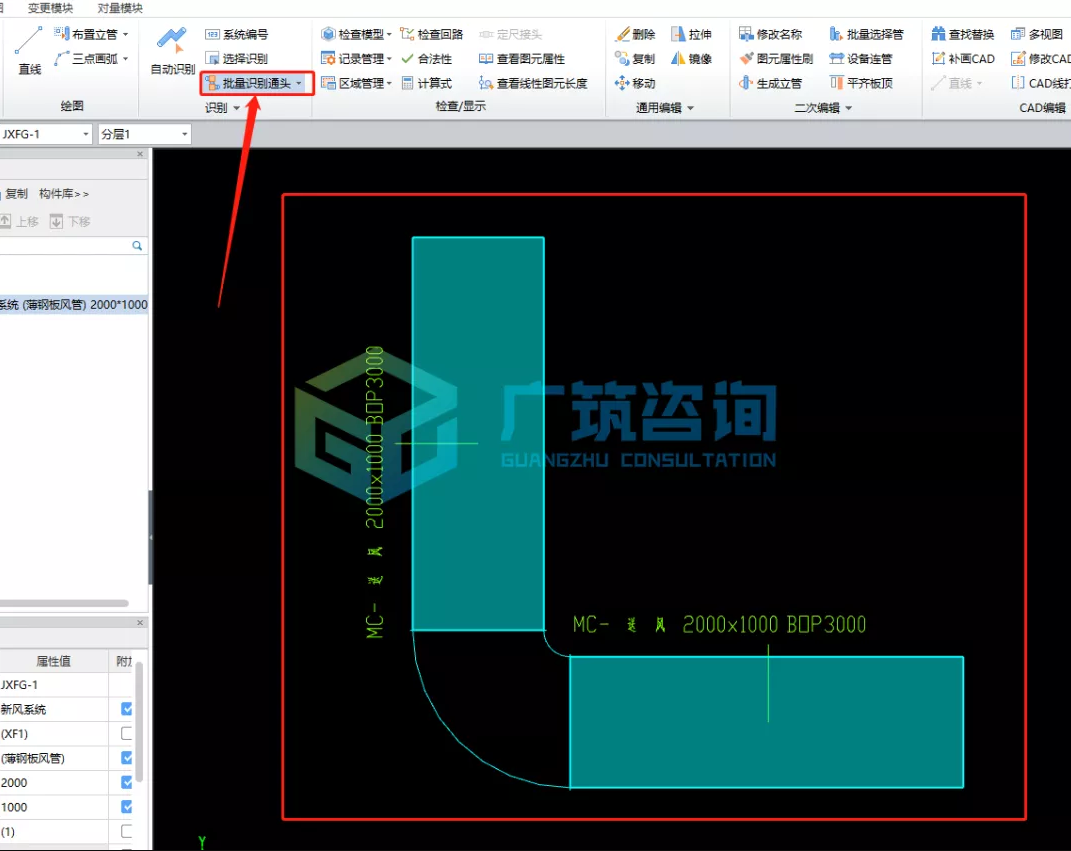

    选择“批量识别通头”，框选通件，右键确定。

    （5）汇总工程量

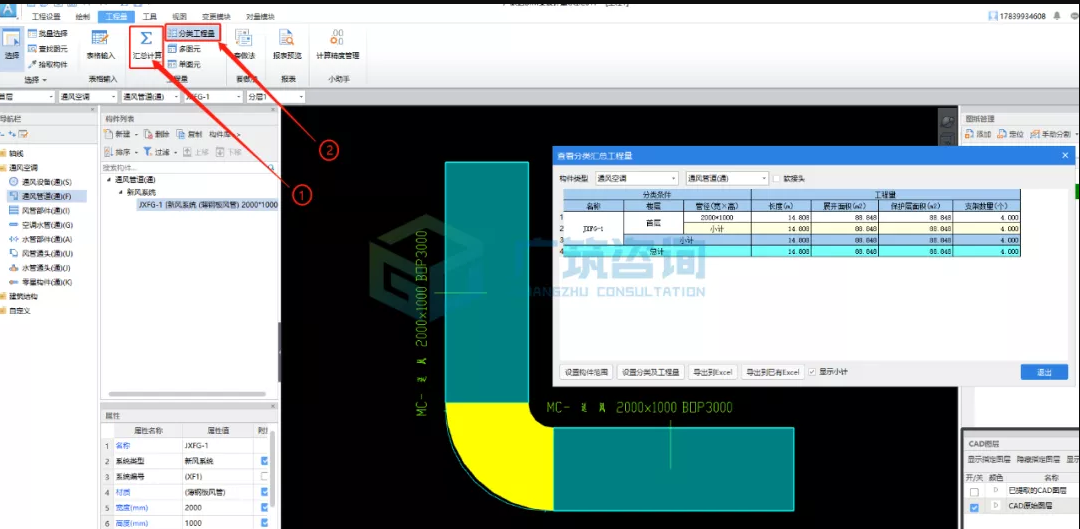

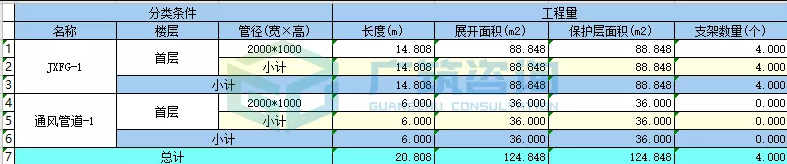

    在工程量菜单栏里点击“汇总计算--分类工程量”，汇总完成可直接导出Excel表格。
