revit如何创建穿墙套管族？Revit穿墙套管族的方法与教程
穿墙套管在管道穿越结构墙或防火分区时，对管道进行保护，REVIT自定义穿墙套管族实现穿墙套管的自动添加。该套管族放置在墙上，可以采用公制窗作为族样板创建。和创建洞口族类似。

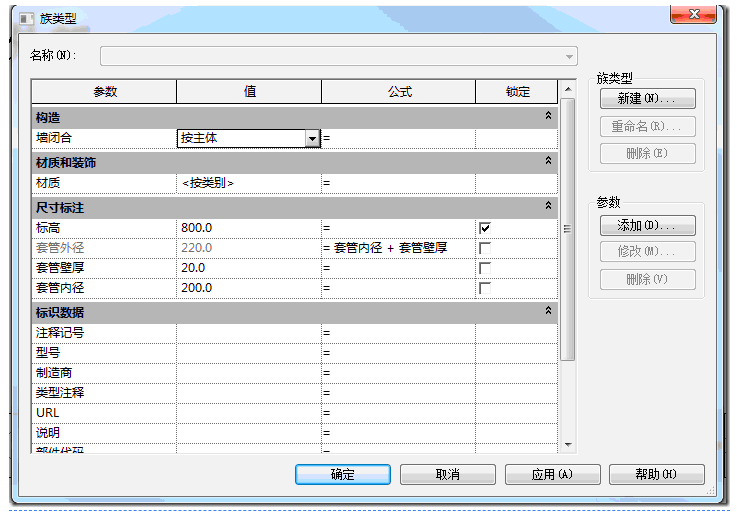

以公制窗为模板新建一个族文件，修改族参数为常规模型，将原来定义窗的参数删除：长度和宽度，修改默认窗台高度参数为标高。添加套管内径、套管外径和套管壁厚三个参数。

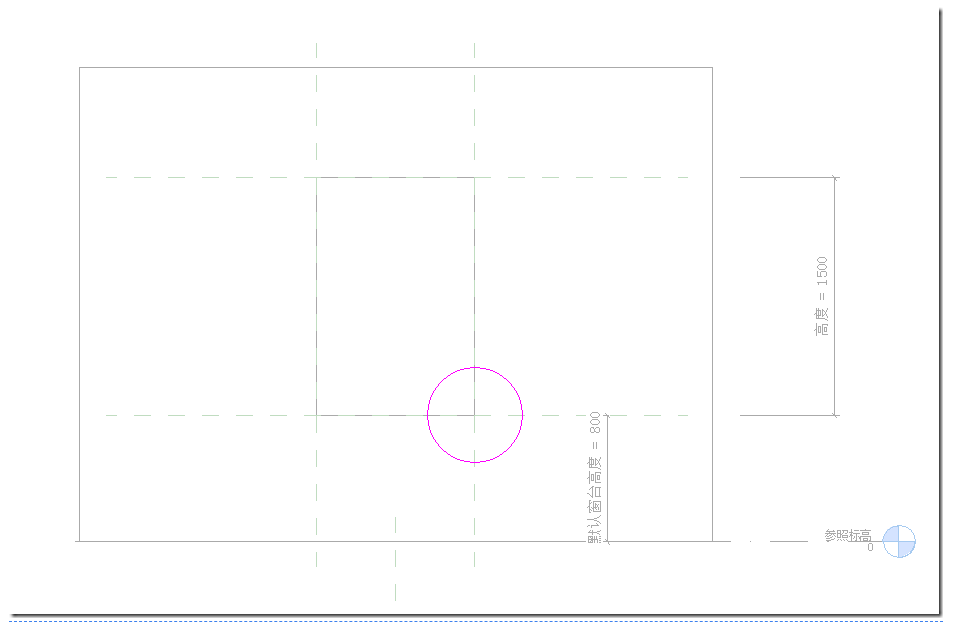

编辑洞口轮廓，将原来的方形洞口删除，添加圆形洞口。创建一个表示套管管件的环形拉伸。并添加相关参数。
族实例效果如图所示。
