这是某高速的其中一座大桥（后续称Y大桥），根据业主要求建立LOD300精度的模型，并根据模型进行后续的相应检查、分析和施工模拟制作。这里主要记录下如何使用dynamo去准确放置下部结构各个构件，并设定相应参数。

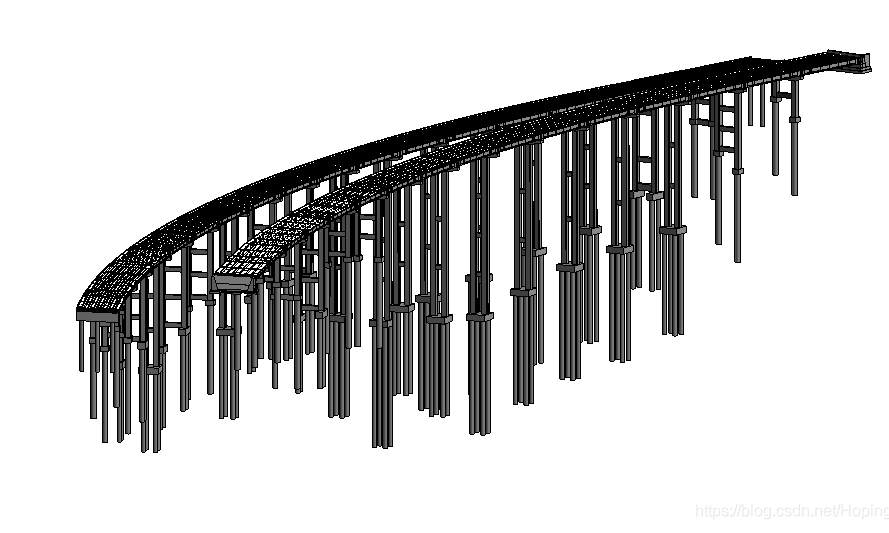

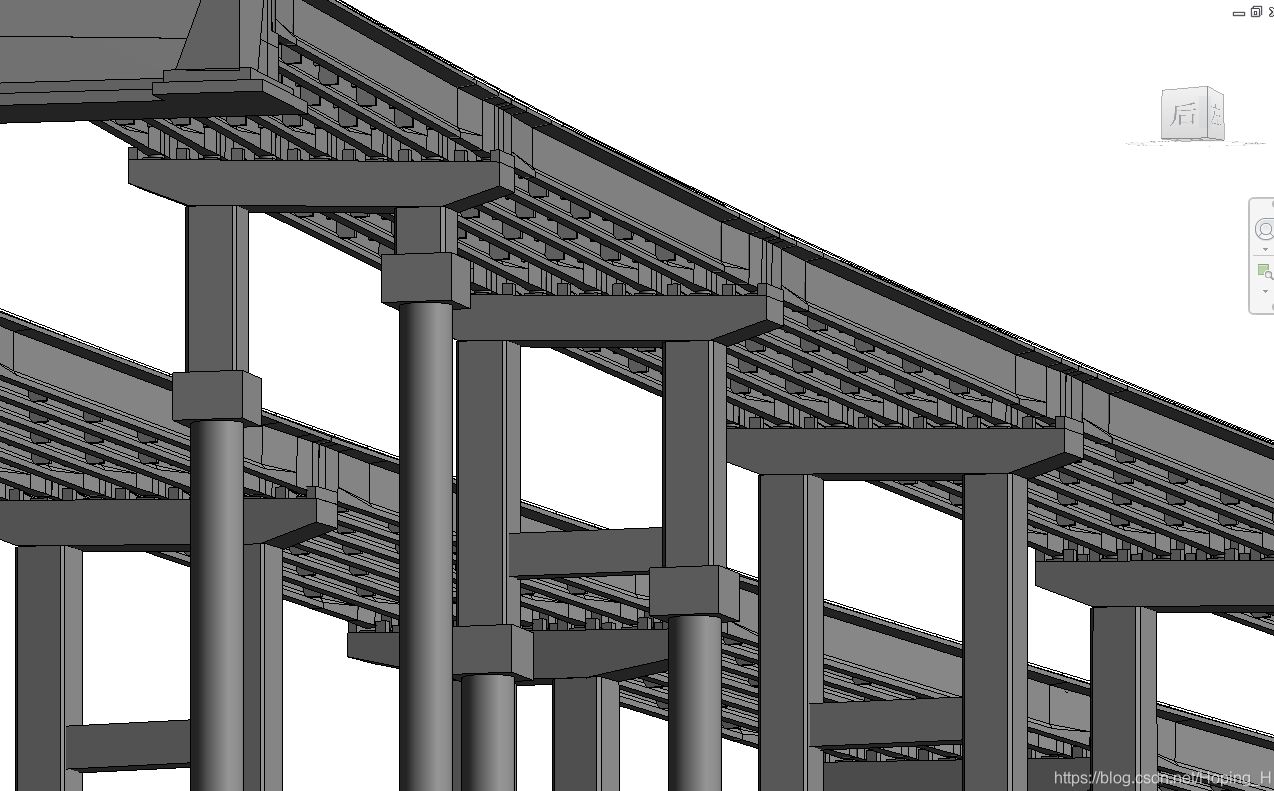

    Y大桥是一座左右幅分离桥，先放上两张图片。

    一、先说说整体思路：

    熟读图纸，将图纸中相应数据记录在excel表格中；

    建立相应族构件并根据图纸设定相应参数控制；

    利用dynamo读取表格数据，将各个构件放置在准确位置；

    利用dynamo批量赋予每个构件参信息。

    二、放置Y大桥桩基础

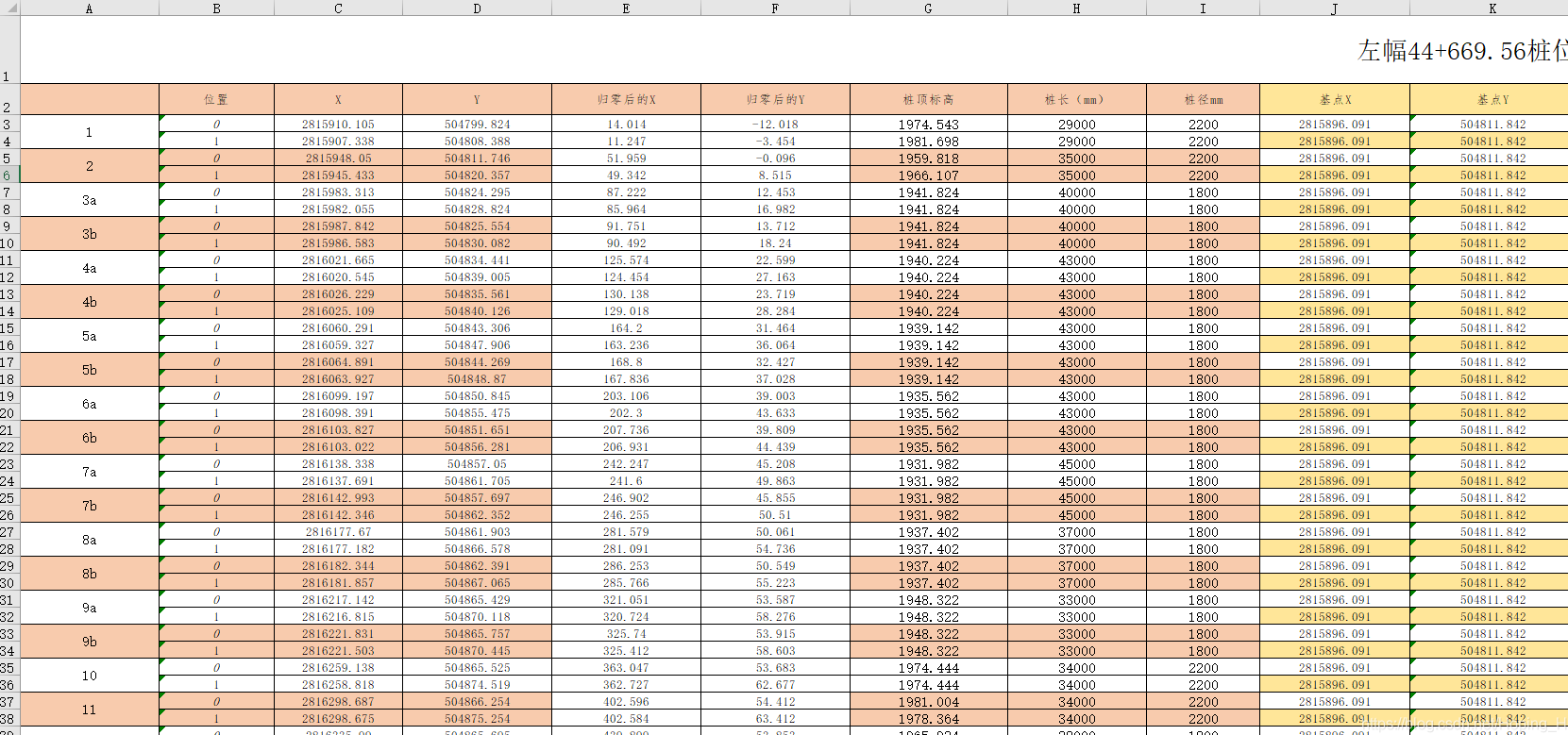

    首先根据图纸将桩基础坐标信息、桩顶标高、桩长和桩径数据记录在excel表中：

    这里要注意两点，一是要注意坐标系的问题，图纸中坐标系的X、Y值与后续在dynamo中放置构件的X、Y值刚好相反。二为了减小数据数值大小，所以这里先确定了一个基点。

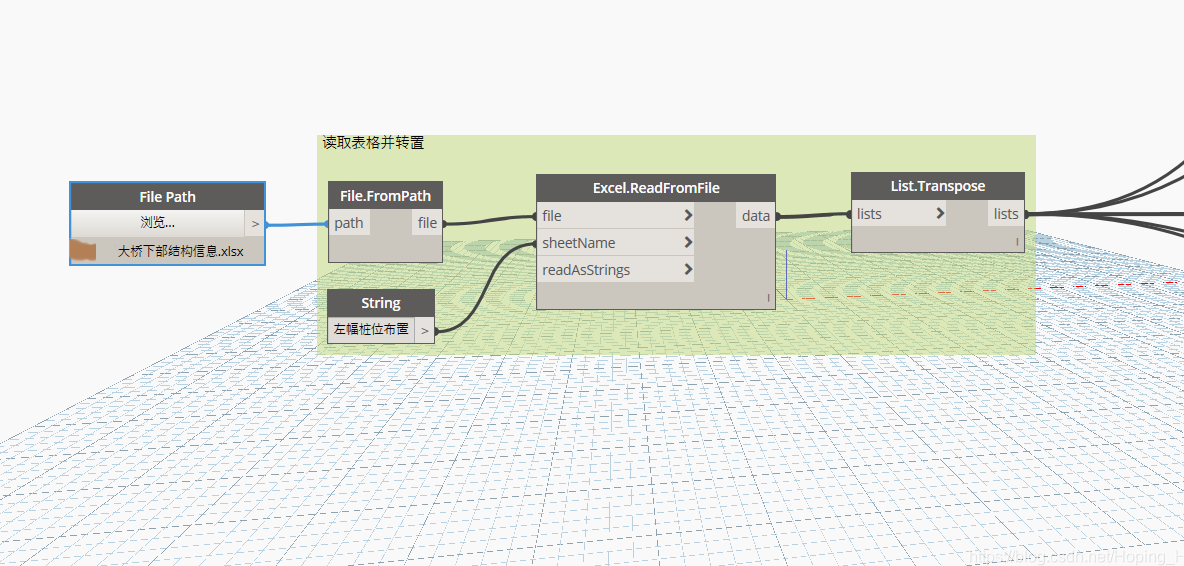

    在dy中读取表格数据

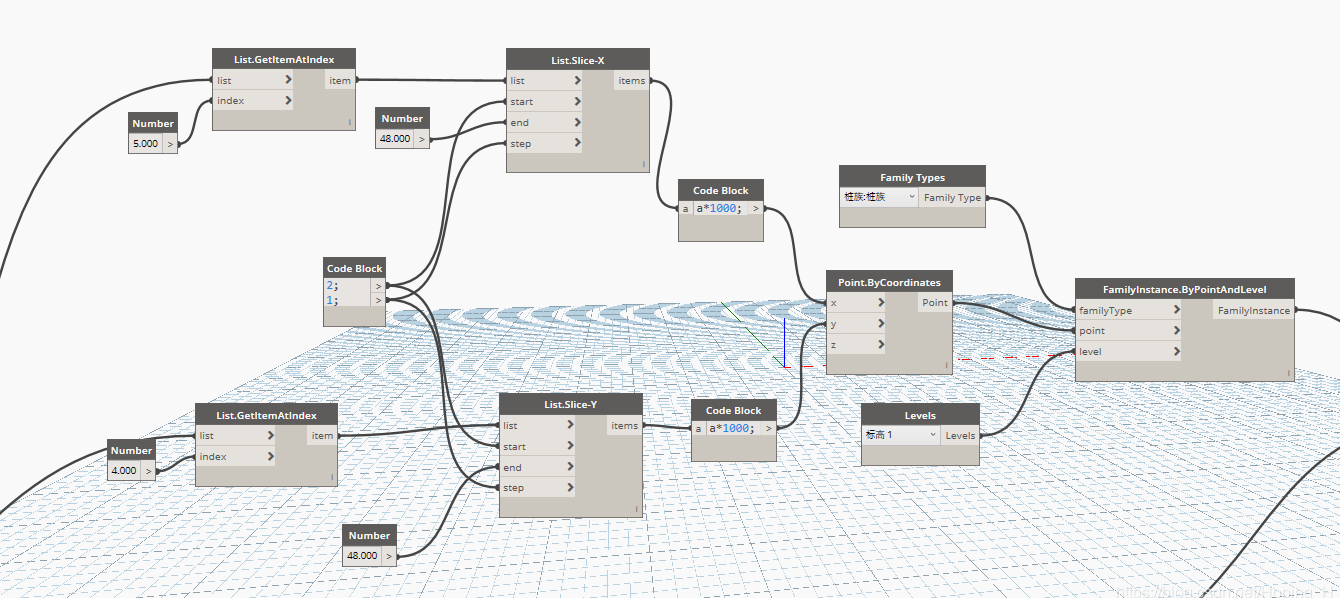

    获得表格中坐标信息并将项目桩族放置于坐标处

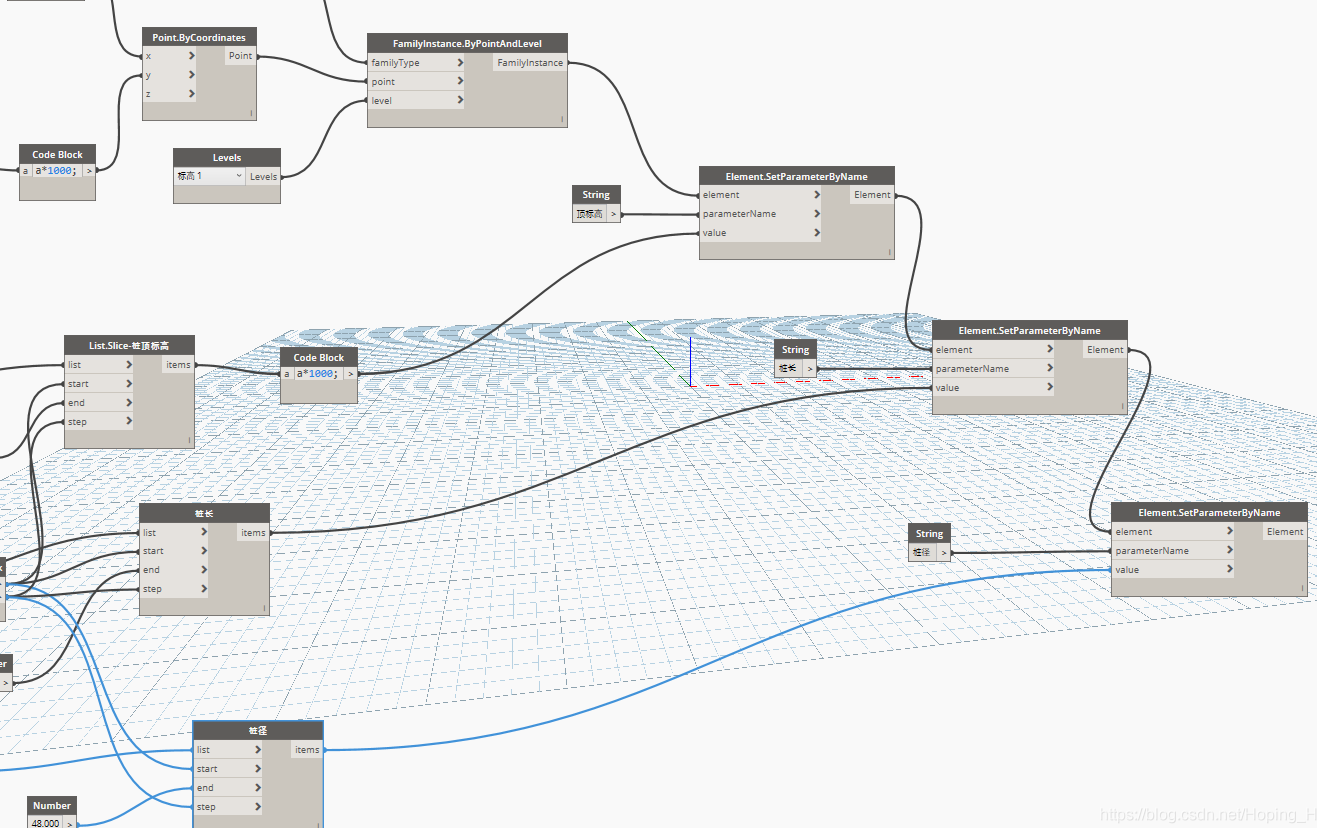

    获得表格各个桩参数信息，并将其依次设定其参数

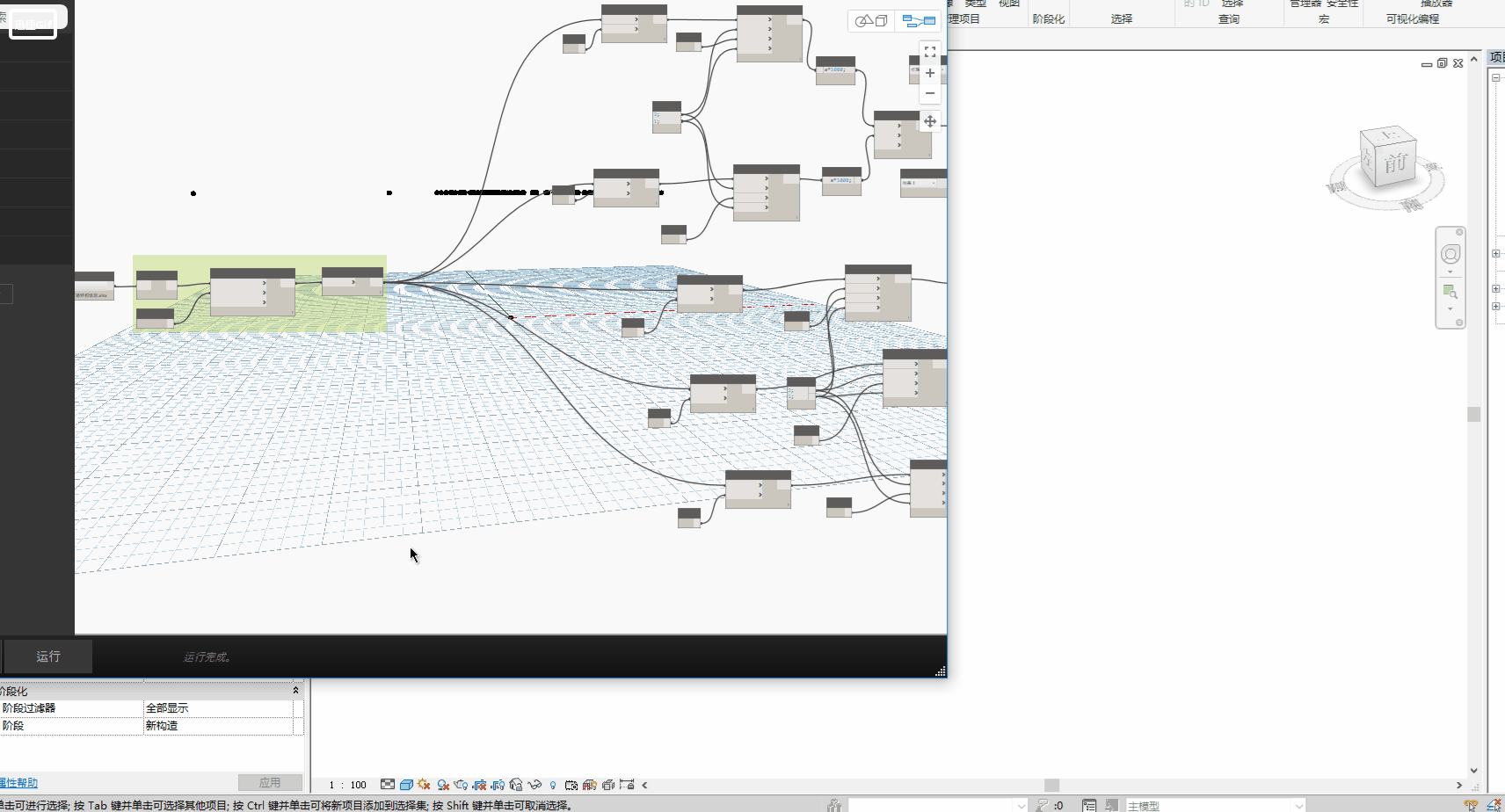

    接下来运行即可：

    桩基础的放置是利用revit结合dy建桥梁模型最基础的一步，只是利用了dy读取表格数据，赋予族参数。后面的部分将还会涉及到计算旋转角并旋转族项目。
