Revit拆分教程：Revit为什么拆分不了线管图元?
文章来源：中达BIM365
使用“拆分图元”命令拆分线管模型没有作用(或者是管道、风管、桥架等模型)，没法拆分是怎么回事呢?

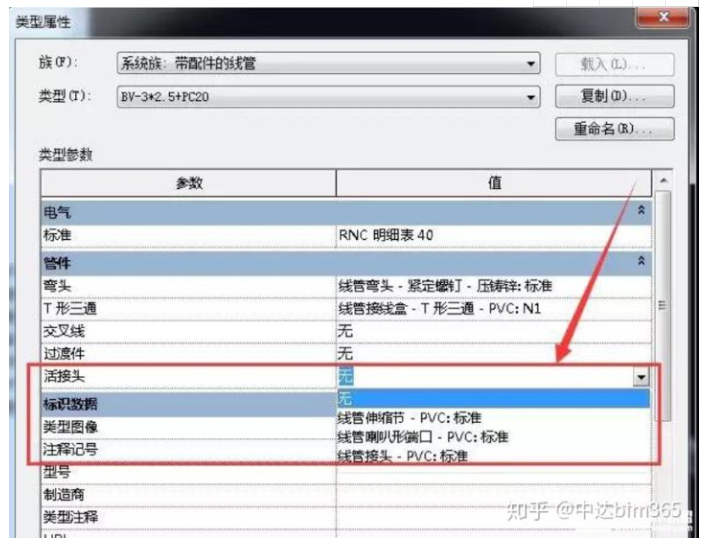

管道的拆分必须设置接头将拆分点两侧的管道分开，否则没法讲管道分成两段。所以在拆分管道或线管、风管时，需要先在布管系统配置中选择接头，再使用拆分图元命令，才能将模型拆分。

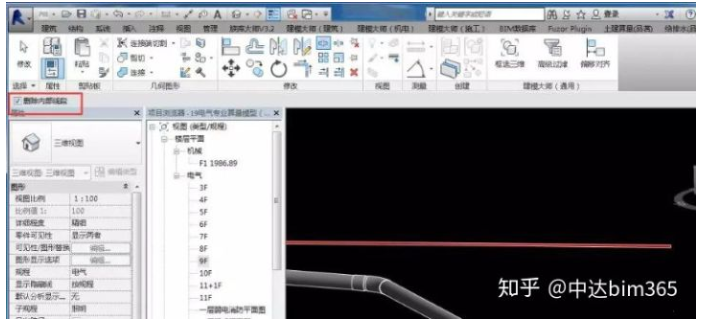

使用“拆分图元”命令时，勾选选项栏的“删除内部线段”。可以删除选定点之间的线管管段;
可以拆分下列图元：墙、线、梁、支撑;
