Revit注释符号应用：Revit注释符号族载入到项目中显示太大怎么办？
文章来源：中达BIM365

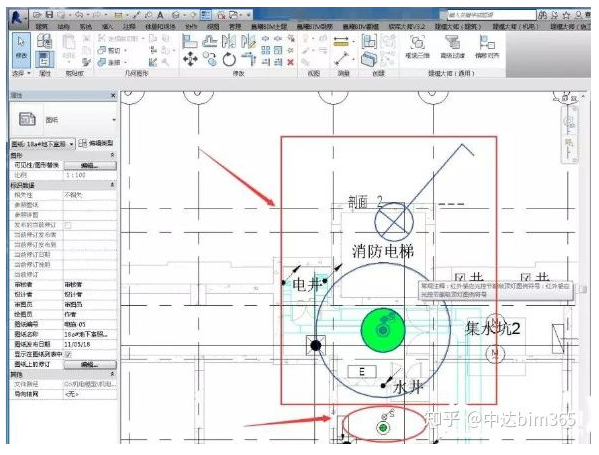

Revit注释符号族载入到项目中显示太大怎么办？在Revit中我们创建一个注释符号族，载入到项目中显示的太大了，如下图，制作这个符号族我们该注意些什么呢?

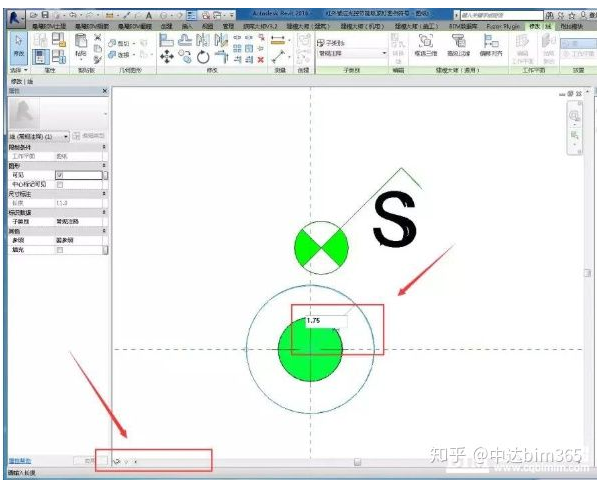

首先我们选择常规注释族样板制作符号族时，注意看视图区域左下角是没有修改视图比例的地方的，默认是1:1的比例大小，所以当我们不知道符号线该画多少尺寸的时候可以按比例进行计算一下;如：CAD图纸中视图比例是1:100，符号线圆的半径是175mm，那我们创建的时候圆的半径应该是1.75mm。这样做出来的族载入到项目中就没问题了。
需要注意的是注释符号族可以作为嵌套族载入到对应的族中来，然后再载入到项目中，这样符号是跟着族一起的，符号线一般在项目中平面视图显示是在中等或粗略模式下，精细模式下将显示模型实体，所以需要对符号线进行可见性的调整。
