bim拉伸屋顶怎么画？Revit中拉伸屋顶转折处连接技巧
文章来源：中达bim365

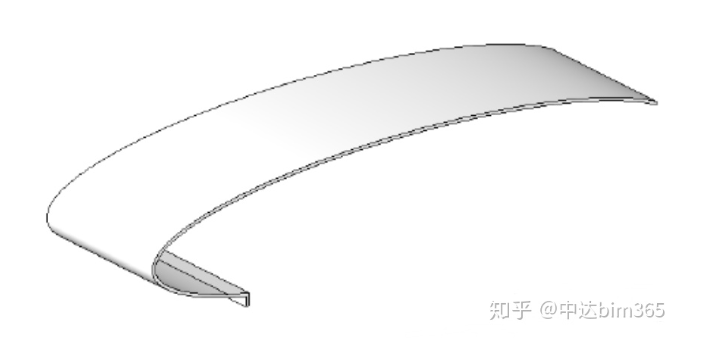

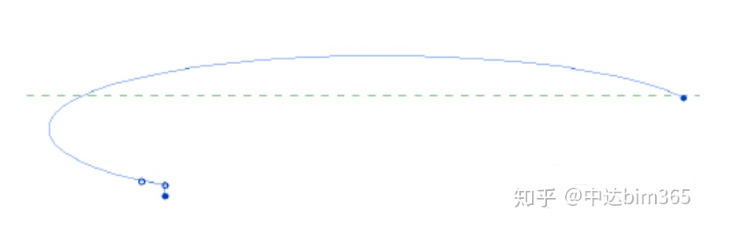

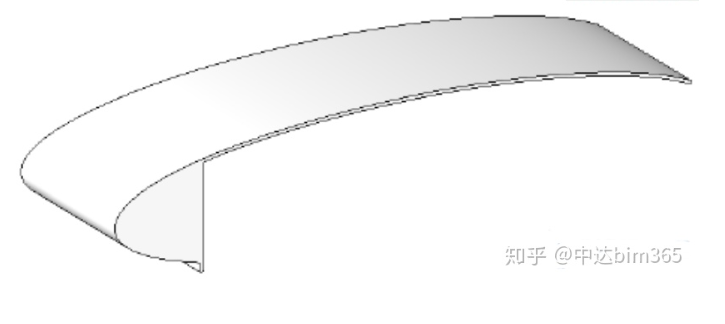

在绘制如(图-1)所示的拉伸屋顶时经常出现如(图-2)所示的形体，应如何才能使其按需要生成屋顶?
图一
图二

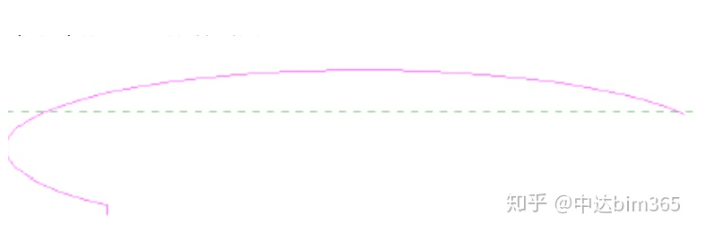

在绘制屋顶拉伸曲线时还应该注意弧线与直线之间地过渡如果过于突兀如(图-3)所示，则有可能出现如(图-2)所示的拉伸错误;
图三
如果出现下面这种情况，我们可以选择在水平方向弧线与竖直方向直线之间用一小段弧线或者斜线过渡，通过这种方式便可生成如(图-1)所示形体了。
图四
