第十四期”全国BIM技能等级考试”真题解析

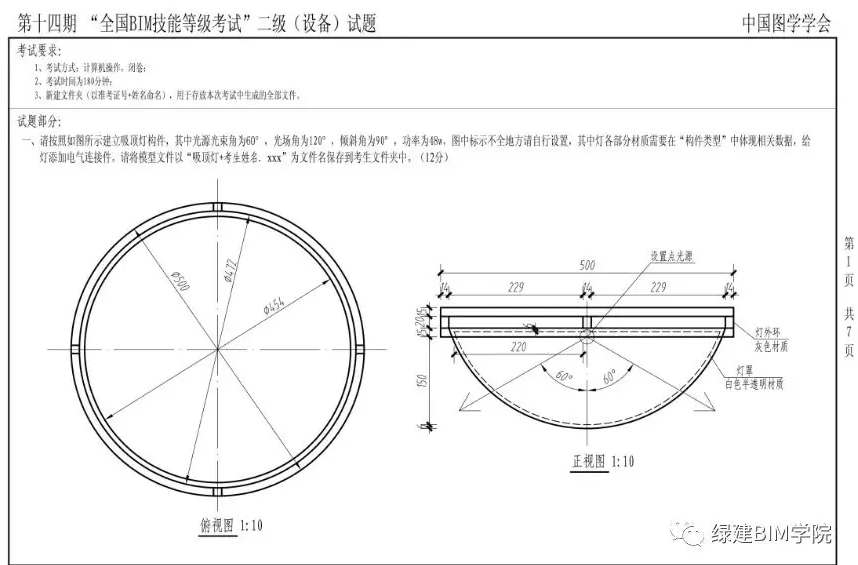

    第一题创建“吸顶灯”

    （选择合适的族样板进行模型创建及识图部分，本题可通过旋转命令快速创建。）

    建模方法：

    1、选择族样板公制照明设备进行创建；

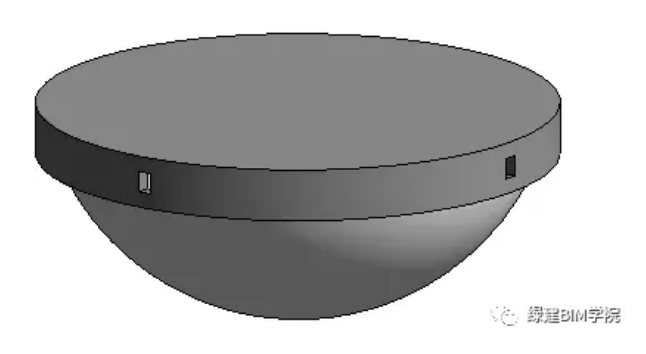

    2、根据正视图与俯视图用旋转绘制整体模型，再用空心拉伸绘制灯外环卡槽；

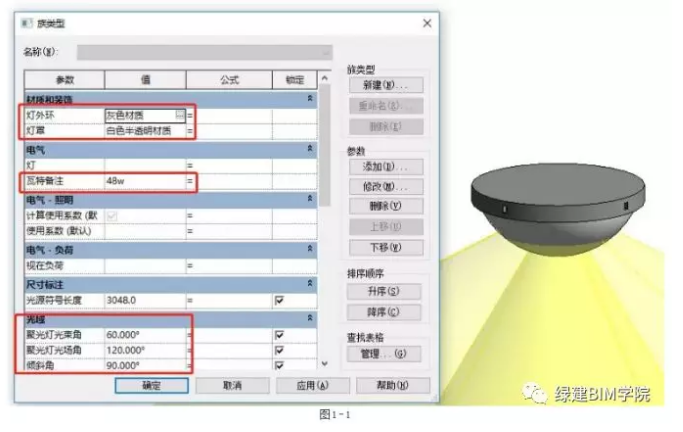

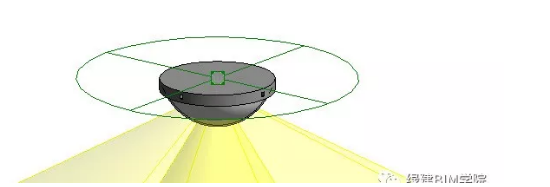

    3、点击“族类型”修改光源参数及添加对应构件的材质；添加电气连接件，并保存文件。

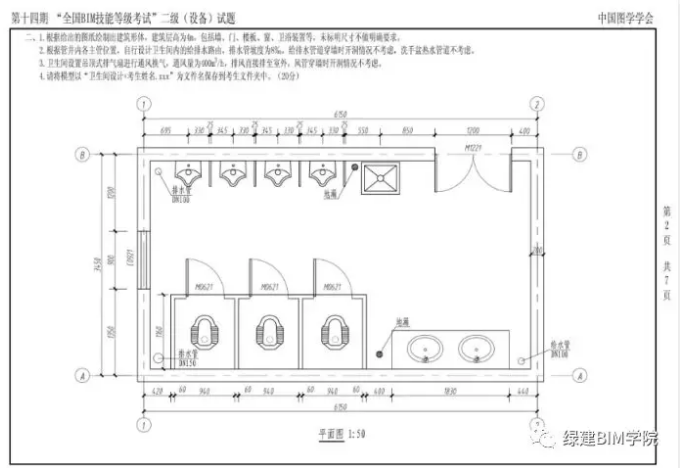

    第二题：创建“卫生间”

    （给排水建模及设计。）

    建模方法：

    一、新建项目，建筑部分建模。

    1.创建轴网与标高；

    2.创建墙体与楼板，并放置门窗；

    3.放置卫浴装置。

    二、完成机电部分建模。

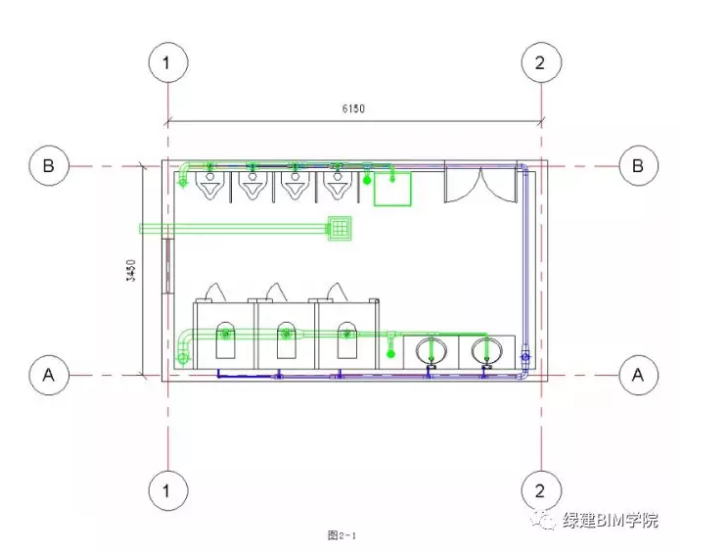

    1.新建管道类型、管道系统；

    2.绘制给水管及排水管；

    3.创建排风管。

    注意：对于题目没有强制要求放置的构件，可根据自己的考试分配时间选择性放置（如存水弯、阀门等）。

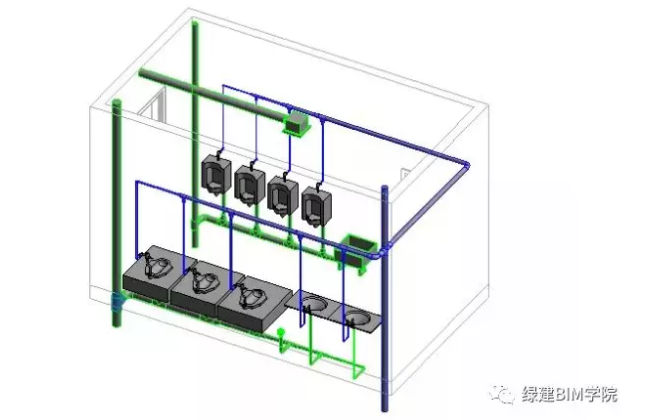

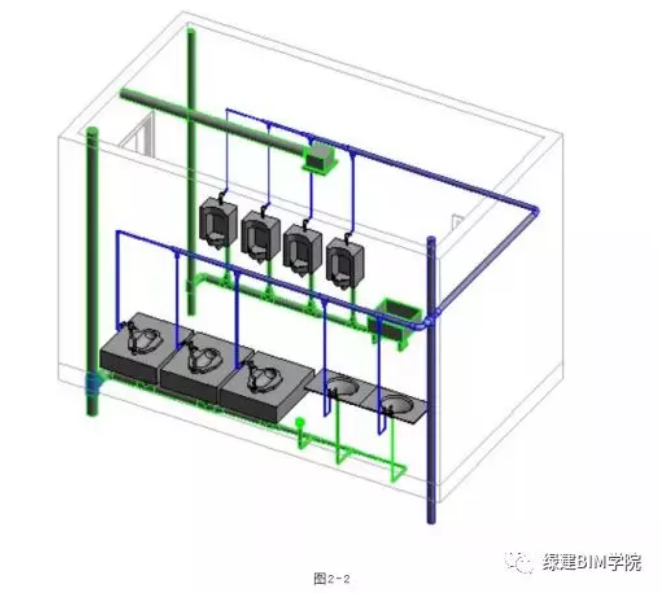

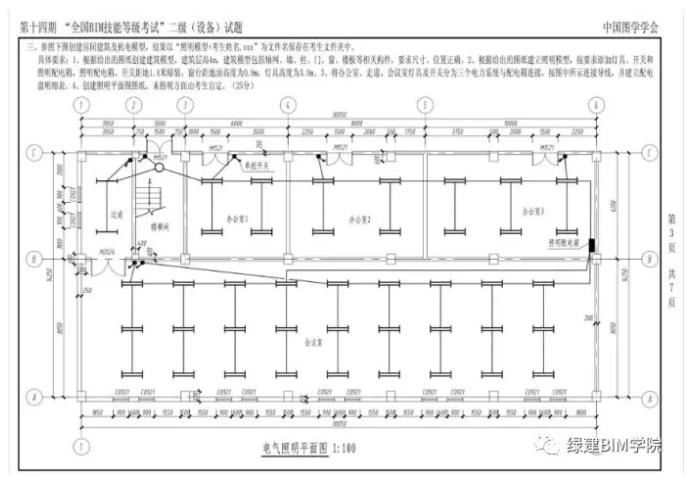

    第三题“照明模型”

    （照明模型、电力系统的创建并连接导线，创建配电盘明细表，创建图纸。）

    建模方法：

    一、新建项目，先建筑部分建模。

    1.建立轴网与标高；

    2.创建墙、柱、楼板，并放置门窗。

    二、完成机电部分建模。

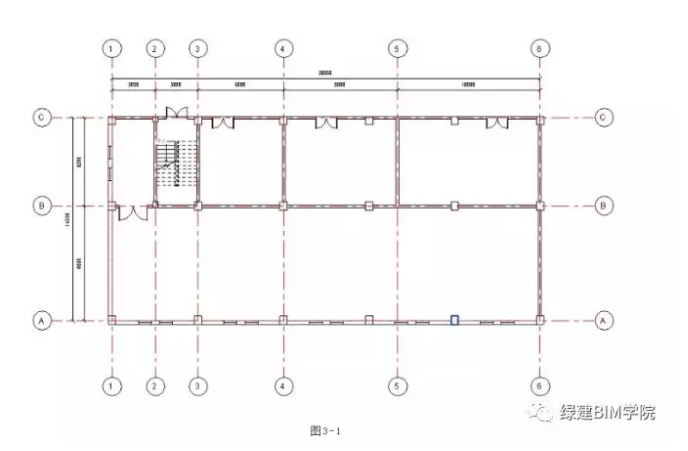

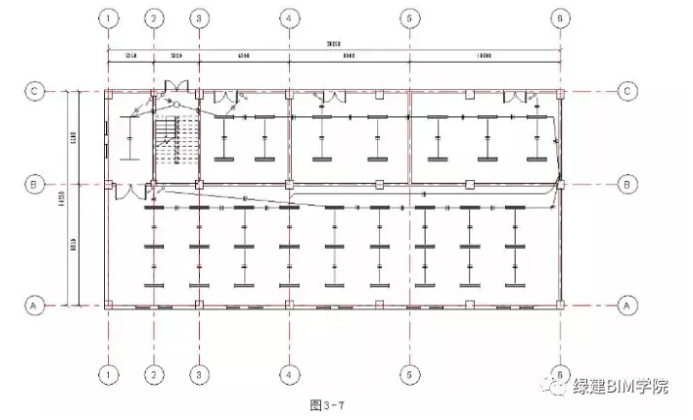

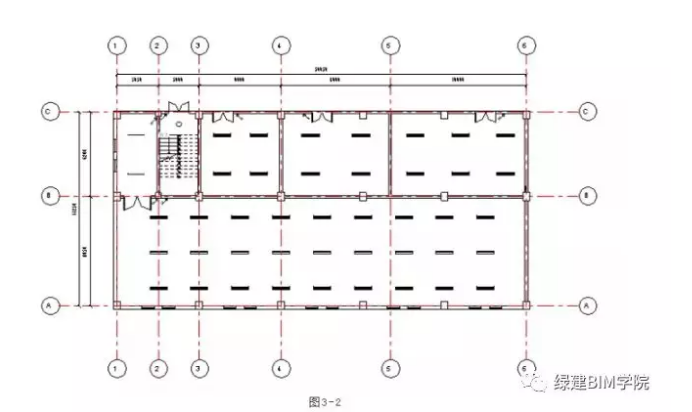

    1.放置灯具、开关和照明配电箱；

    2.创建电力系统，把各电力系统与配电箱相连接，并连接好导线。

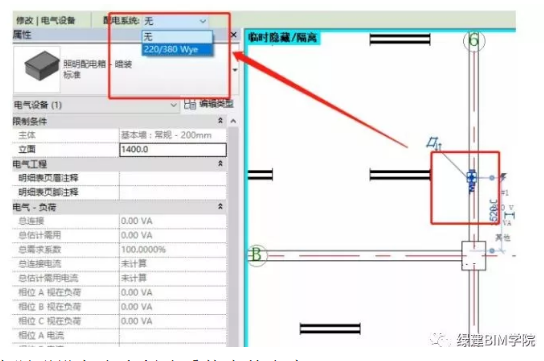

    2.1选中配电箱，为其创建配电系统；

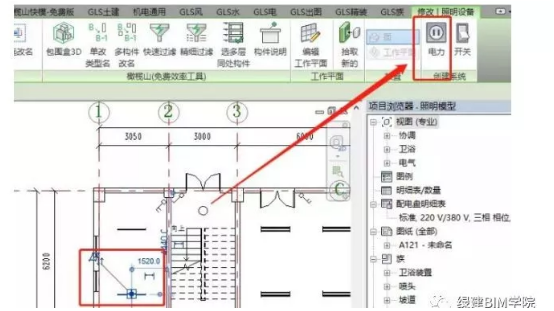

    2.2选中照明设备点击创建系统中的电力；

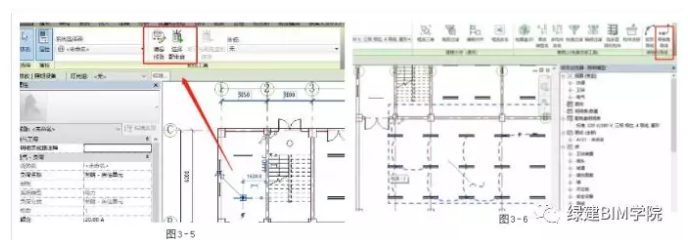

    2.3重新选中照明设备在电路选项卡中进行选择配电盘及编辑线路的操作（线路编辑好后可通过Tab键选中电路将导线转换为带倒角的导线）；

    2.4完成导线连接；

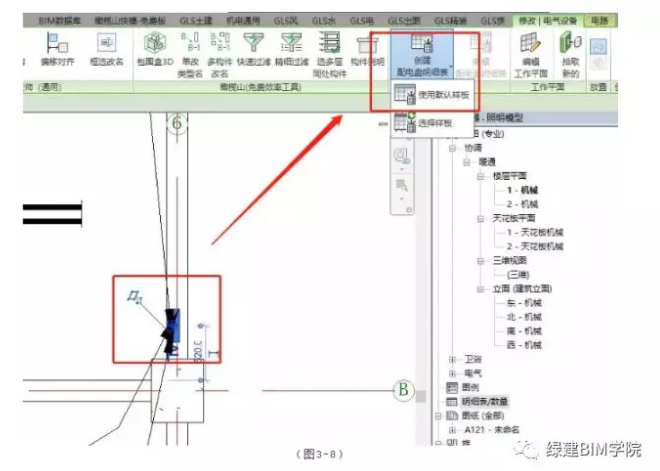

    3.选中配电箱，创建配电盘明细表。

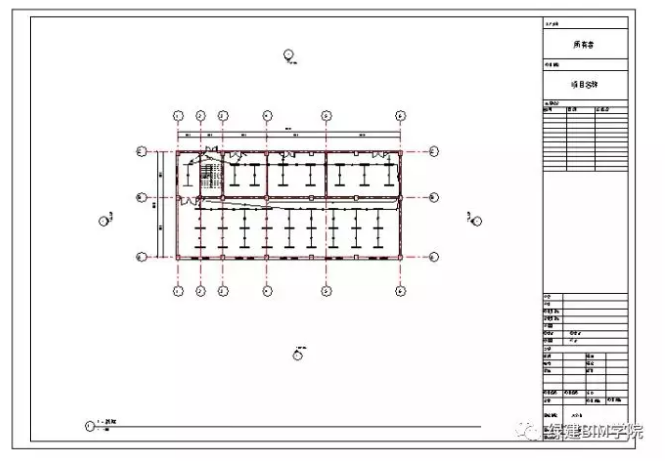

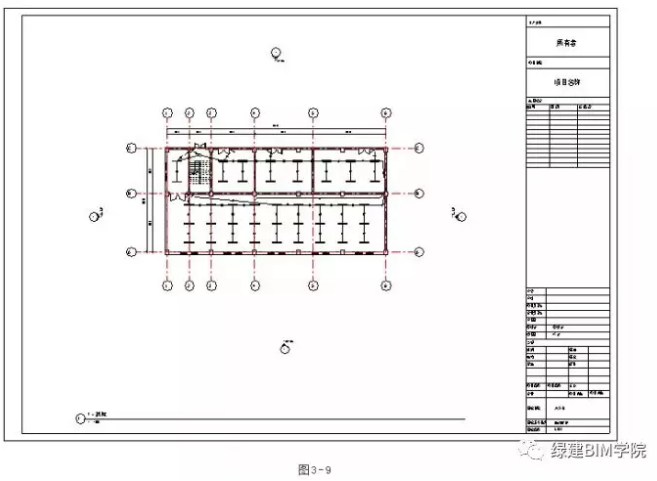

    三、创建图纸，并保存文件。

    注意事项：

    配电明细表并非在视图选项卡中的明细表里，而是在单独选中配电箱后进行配电盘明细表创建。

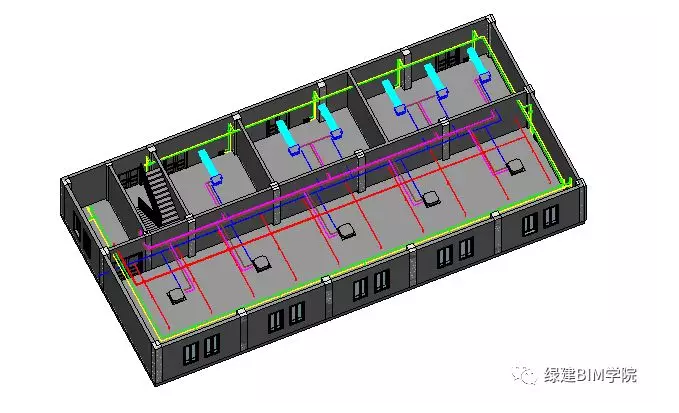

    第四题“机电模型”

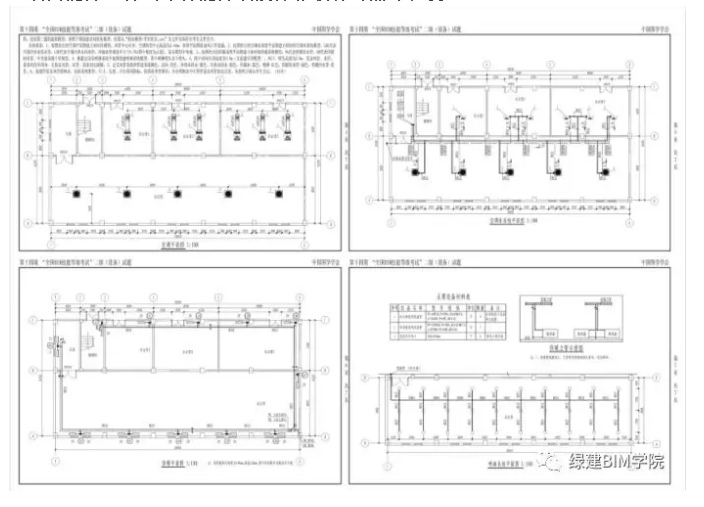

    （识图能力、管线综合能力以及操作软件的熟练程度。）

    建模方法：

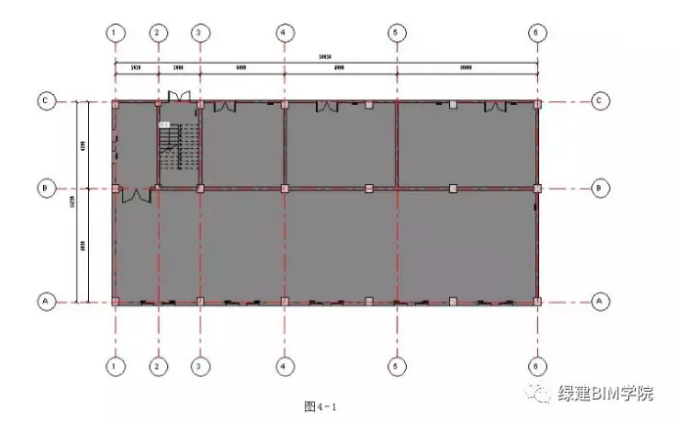

    一、打开第三题文件，删除多余构件，只留建筑部分。

    二、创建各系统模型

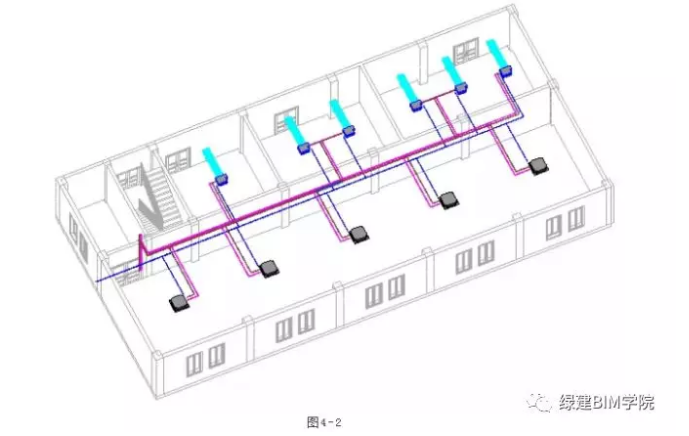

    1.新建管道类型、管道系统、风管类型、风管系统，创建空调风管系统及空调水系统模型；

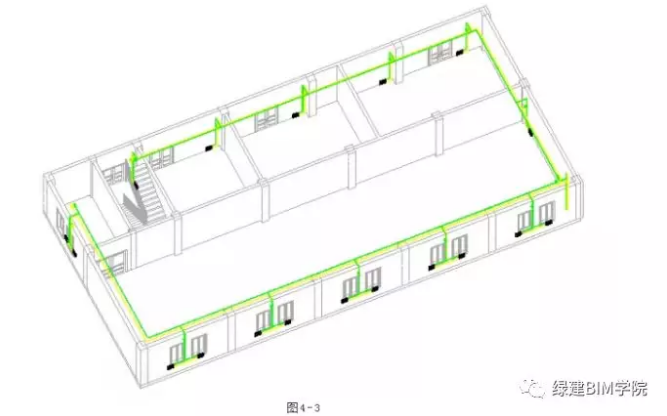

    2.新建管道类型、管道系统，创建供暖系统模型；

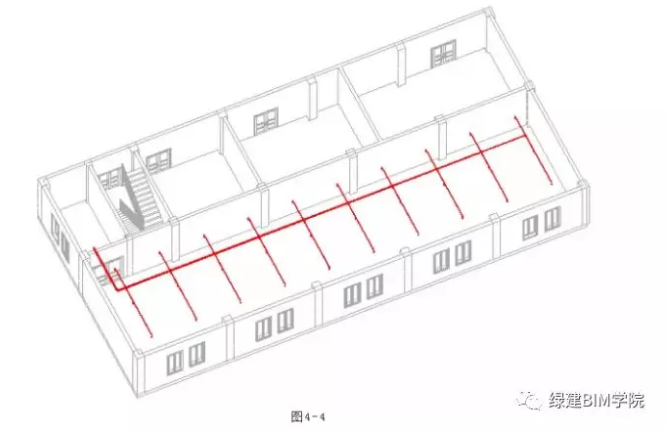

    3.新建管道类型、管道系统，创建喷淋系统模型。

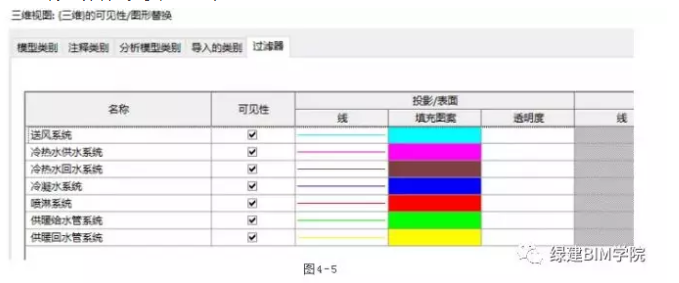

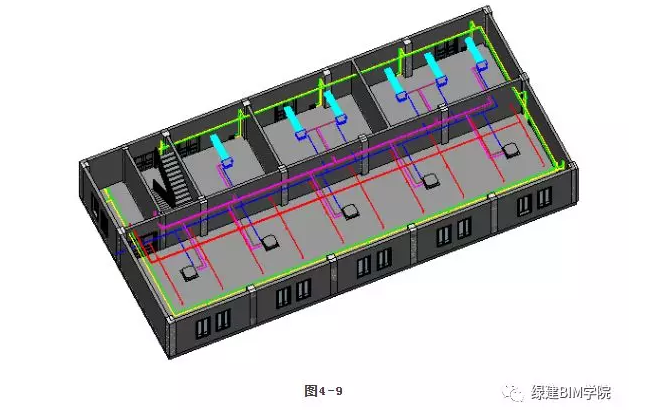

    三、创建各系统类型过滤器。

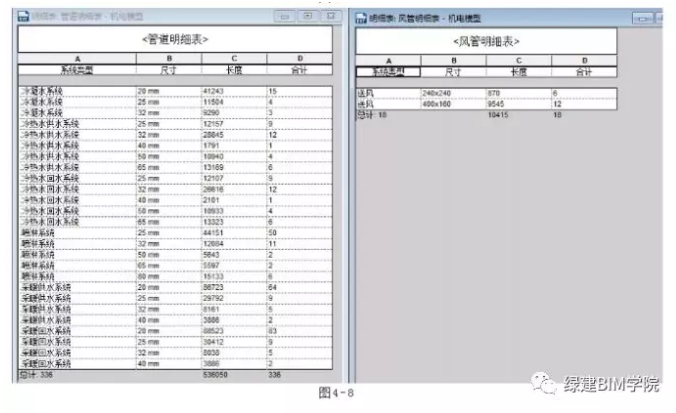

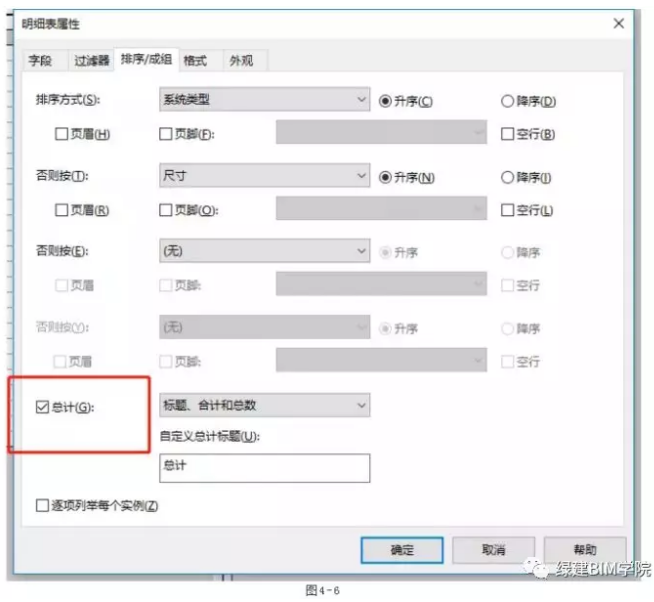

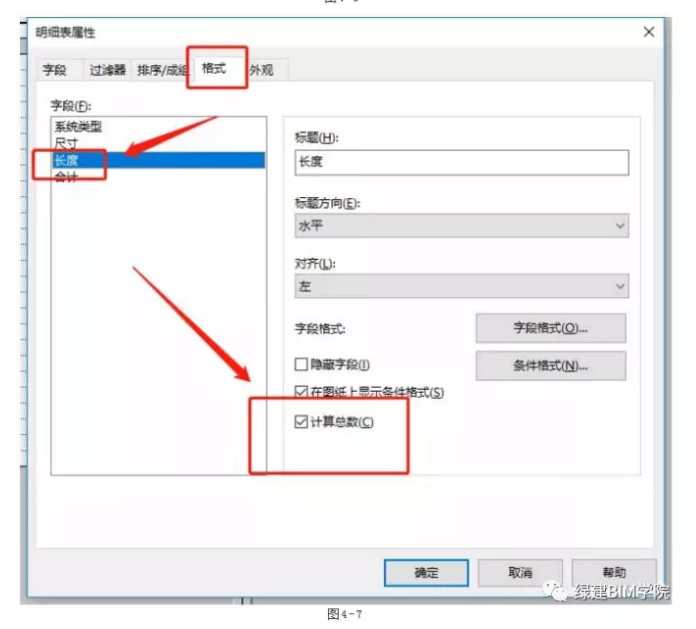

    四、创建明细表。

    五、保存文件；

    注意事项：此题主要难度在于在短暂的时间内完成大量的试题内容，考试时可通过分点得分法进行分点解答以提高得分率。
