BIM技术在市政给排水管道建模中的应用

发布:中文网小编 浏览:3088人 分享
发布于:2020-10-29 10:18

1、建模

(1)分类

在设计管道时,首先需要设计一个机械的模版,之后在区分出管道的类型来布设管道系统,在市政给排水工程中,管道中主要包括了雨水管道、生活污水管道、工业废水管道、自来水管道等等,软件可以根据管道的用途设定不同的颜色以及材质,这样方便在后期对管道材料表统计,也比较一目了然,方便区分不同类型的管道。

(2)建模的具体流程

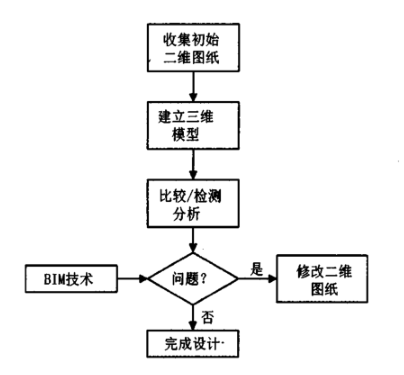

BIM技术进行市政给排水设计的基本流程如下图所示。首先,收集二维初始图纸,得到地下管线的基本信息,然后再构建3D模型图;其次,对构建的3D模型图进行可视化分析与碰撞检测工作,明确二维图纸中交叉问题,并调整修改二维图纸;最后,对上述步骤多次调整和修改,待到没有设计问题出现,具体流程见图


2、模拟生成内部图片

BIM系统中的视图主要包含了剖面图、3D立体图、平面图、正视图、俯视图、左视图等。利用3D模型进行模拟,能够协调好管道的剖面、立面以及平面之间的关系。

3、BIM技术在工程量统计中的应用

利用"明细表”功能可以准确快速的统计出工程中各部分材料的用量以及机械设备的配制。与传统的工程量统计方法相比,BIM技术更加方便快捷,最重要的是准确。还可以对“明细表"进行设置,可以让材料根据属性的不同进行分类。
