bim参数化建模的例子:一种参数化渠道模型设计

发布:中文网小编3号 浏览:1844人 分享
发布于:2020-10-28 17:09

    文章来源:中铁市政环境建设有限公司


    今天这堂课,我们将通过BIM工具(Revit软件)制作一种参数化渠道模型设计。

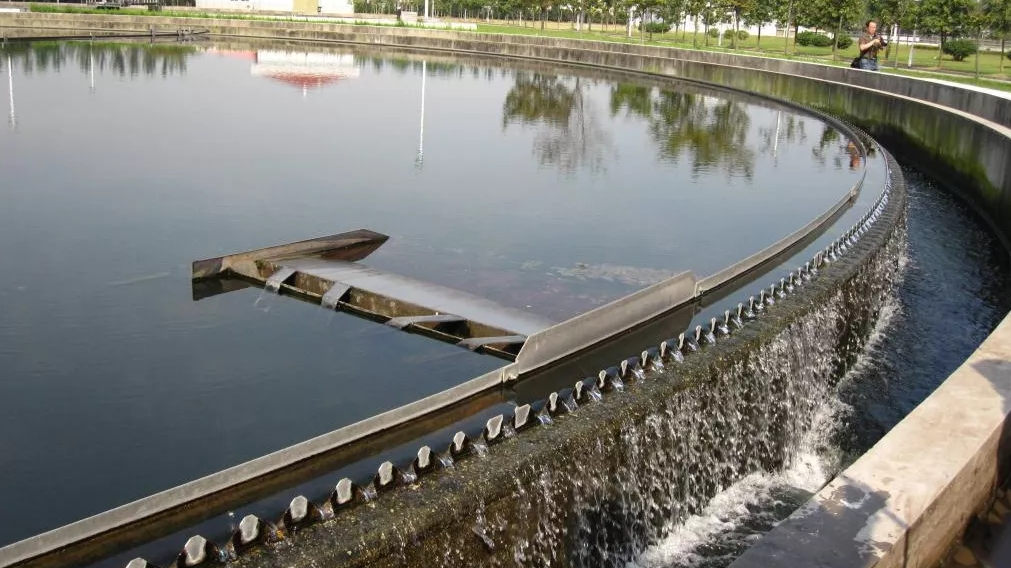

    在水务专业的工程施工中,二沉池是其中一种重要的工艺单体,而水渠是其工艺流程的重要组成部分。

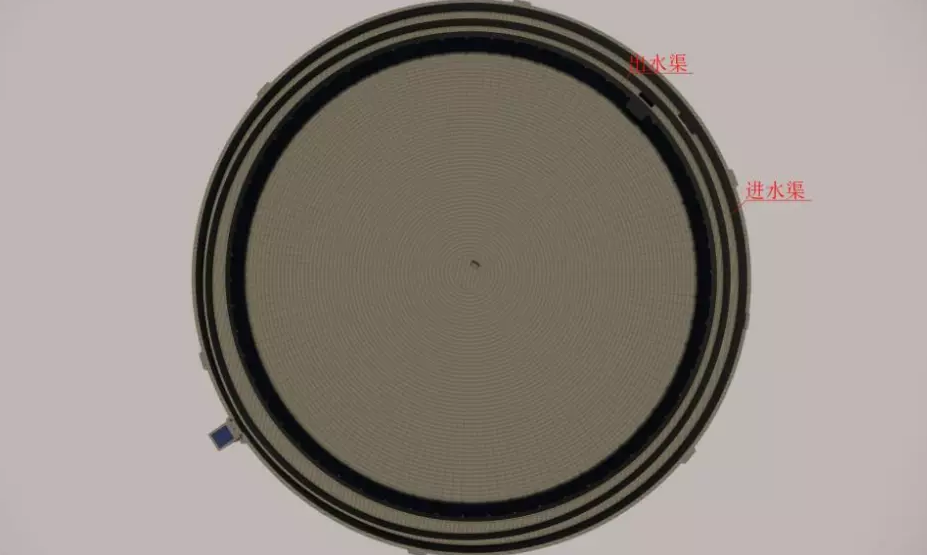

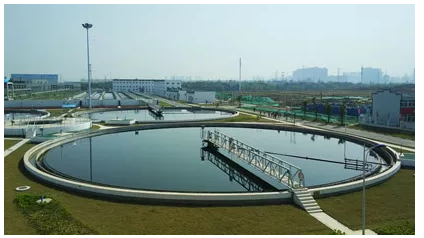

    二沉池作为一种常见的污水处理厂构筑物,施工中一般为矩形与圆形,二沉池一般是由进、出水渠道,池体部分及排泥坑组成。

    设计参数

    外池壁内径:用以控制二沉池池体大小;

    外池壁壁厚:用以外池壁厚度;

    外池壁高度:用以控制外池壁高度;

    底板厚度:用以控制渠道底板厚度;

    底板高度:用以控制渠道整体高度;

    渠道内壁内直径:用以控制渠道内壁大小;

    渠道内壁厚:用以控制渠道内壁厚度;

    渠道内壁高:用以控制渠道内壁高度;

    渠道外壁内直径:用以控制渠道外壁大小;

    渠道外壁厚:用以控制渠道外壁厚度;

    渠道外壁高:用以控制渠道外壁高度;

    制作步骤

    第一步:

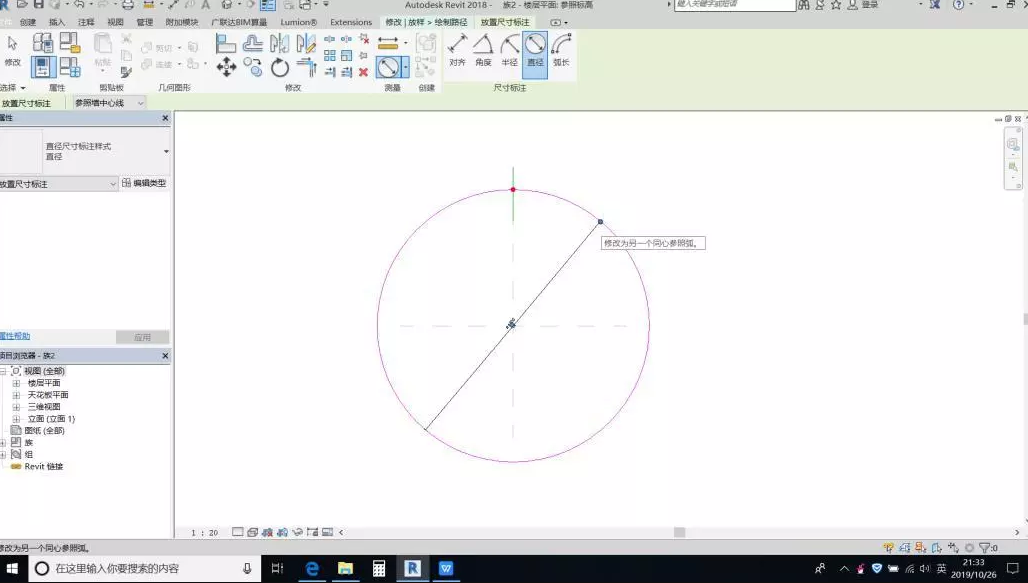

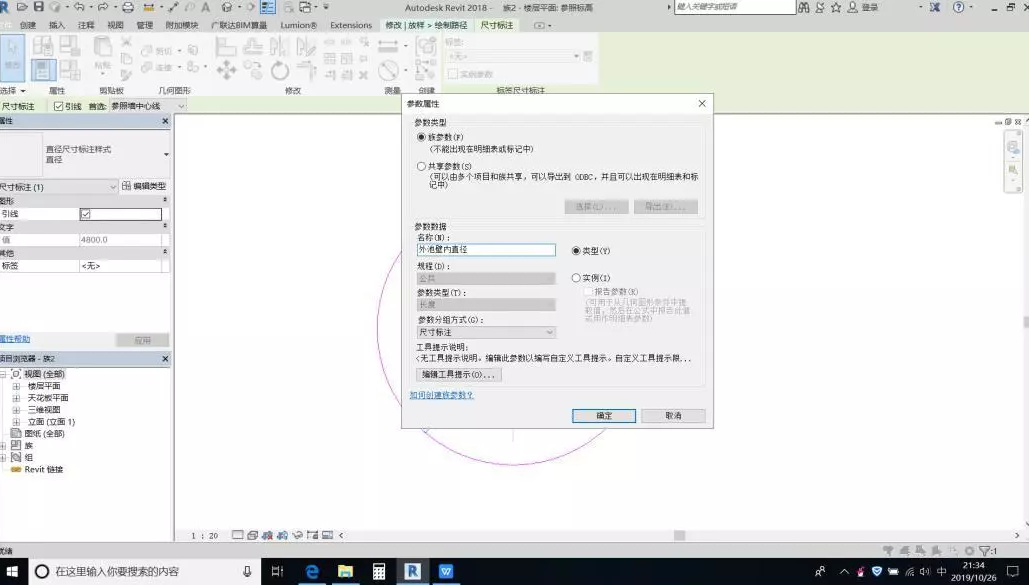

    新建“公制常规模型”的族文件,选择参照平面,选择放样命令绘制外池壁路径线,绘制完成后为其添加参数外池壁内直径。



    第二步:

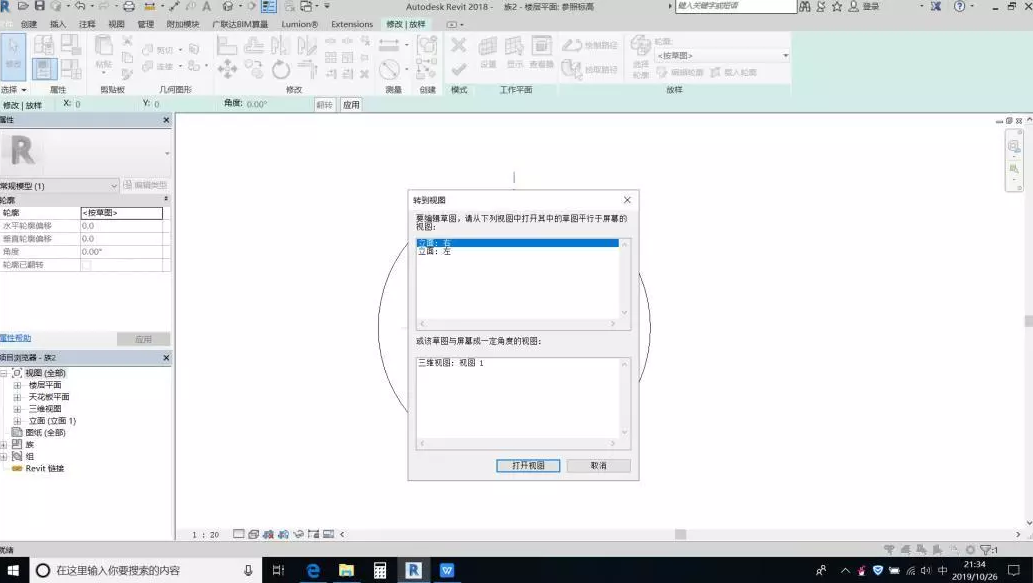

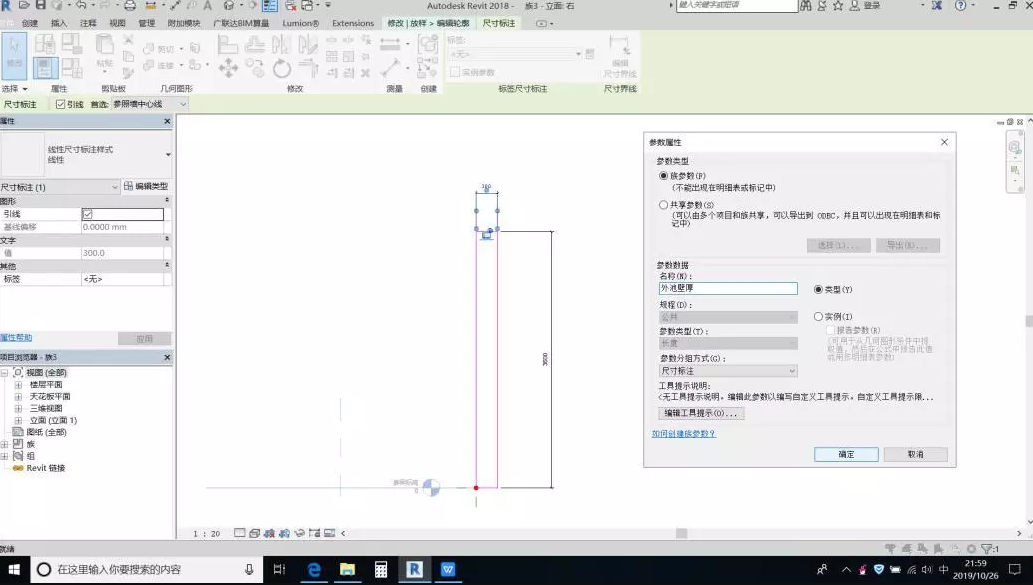

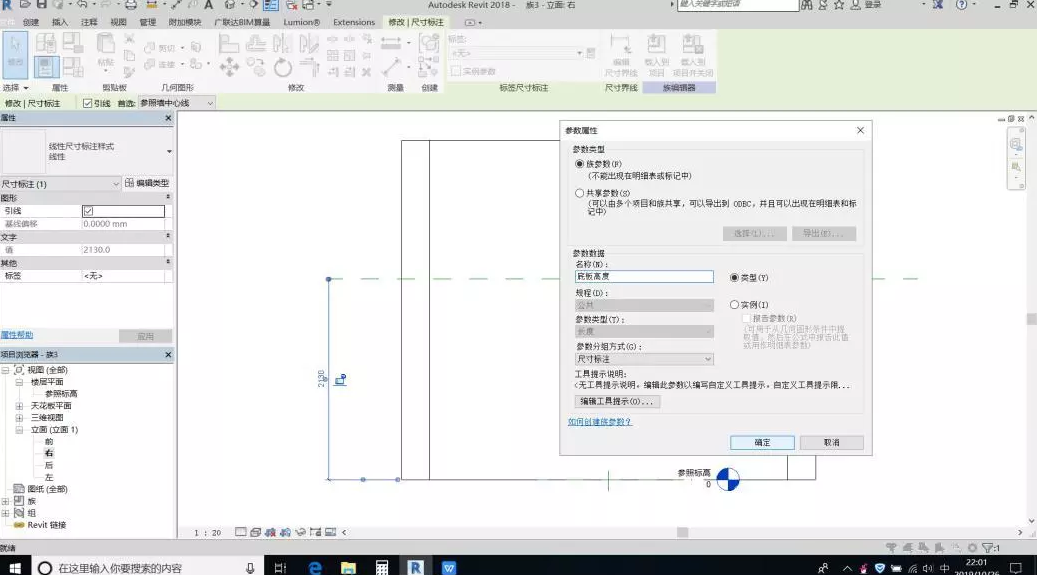

    完成路径绘制后,选择绘制轮廓后进入右立面,绘制外池壁轮廓,绘制完成后创建参数,外池壁壁厚、外池壁高度,完成外池壁的参数设计。



    第三步:

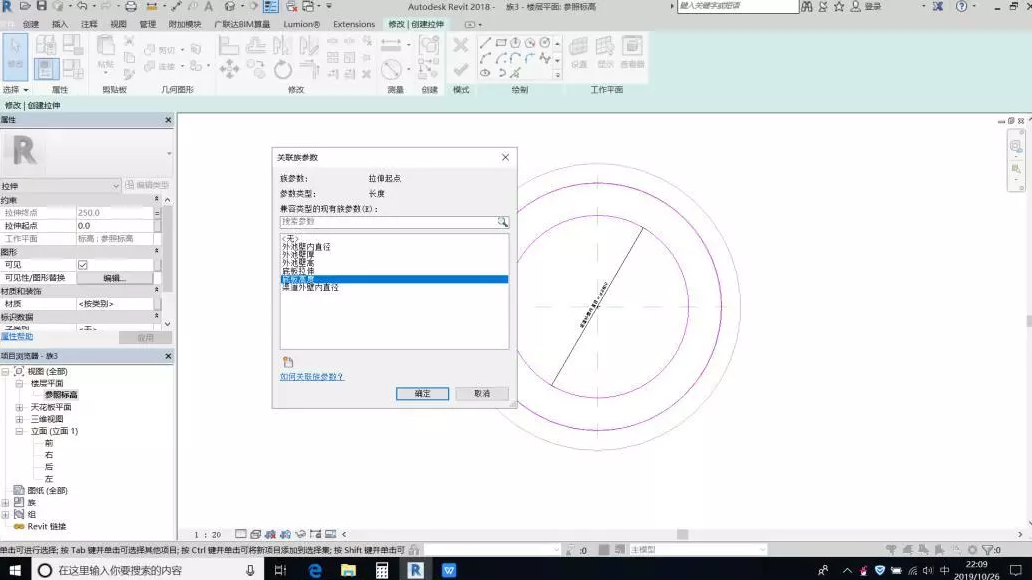

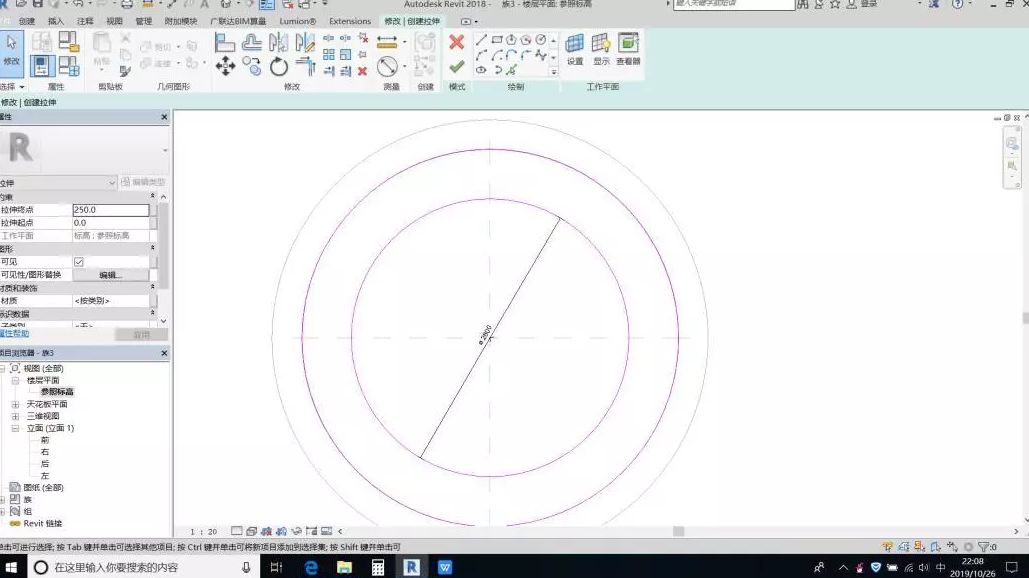

    进入右立面绘制一条参照线,并为其添加参数为底板高度,以此来限制渠道底板标高,绘制完成后进入参照平面使用拉伸命令,绘制渠道底板轮廓线,并未轮廓线设定其约束参数外池壁内径、渠道内壁内直径,完成对渠道底板的参数化设计。




    第四步:

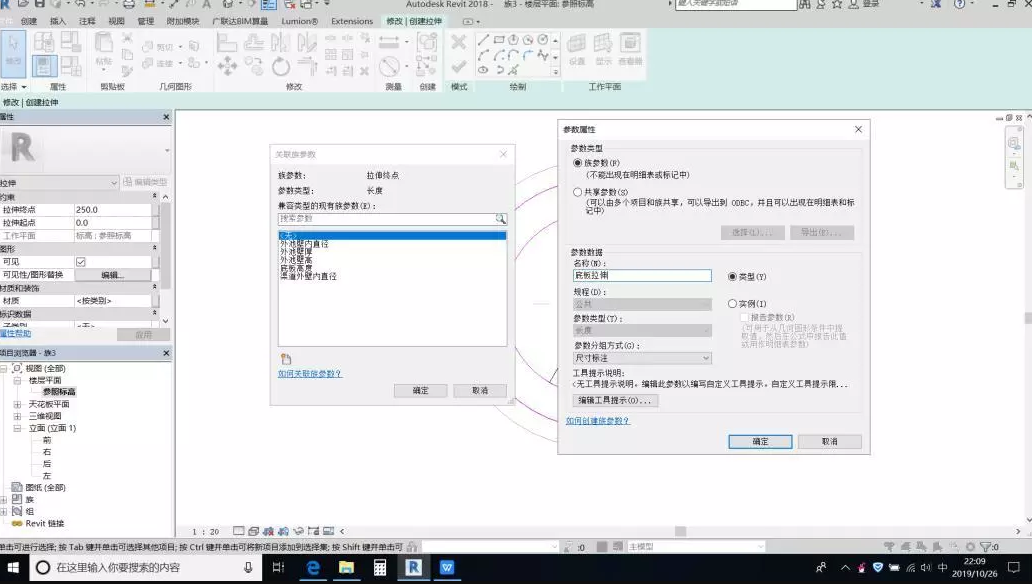

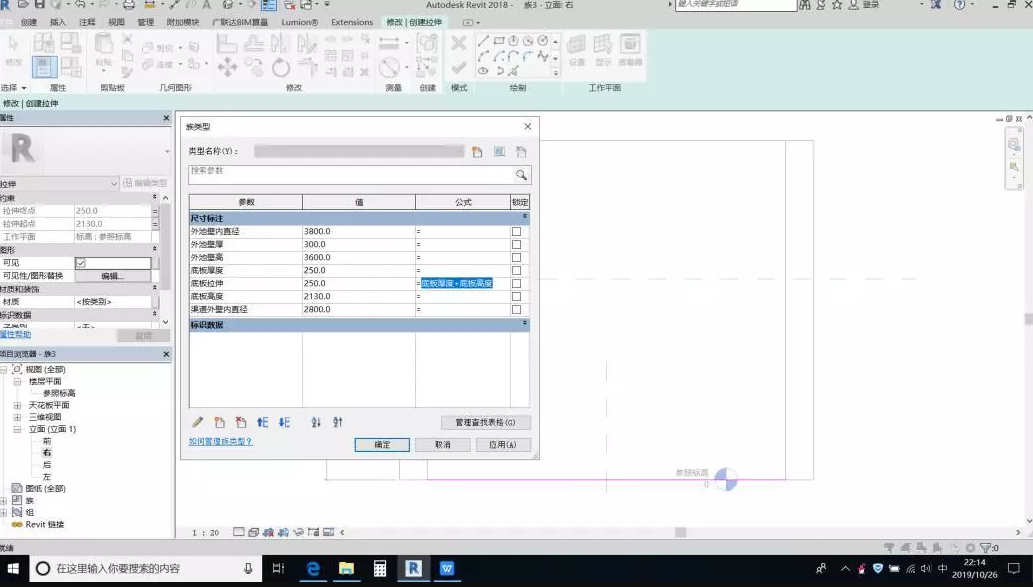

    然后在族属性面板内点击拉伸终点为其创建一个地板拉伸参数,将拉伸起点关联至底板高度,随后“族类型”中直接增加一个实例参数,命名为底板厚度,最后写入公式:底板拉伸=底板厚度+底板高度。




    第五步:

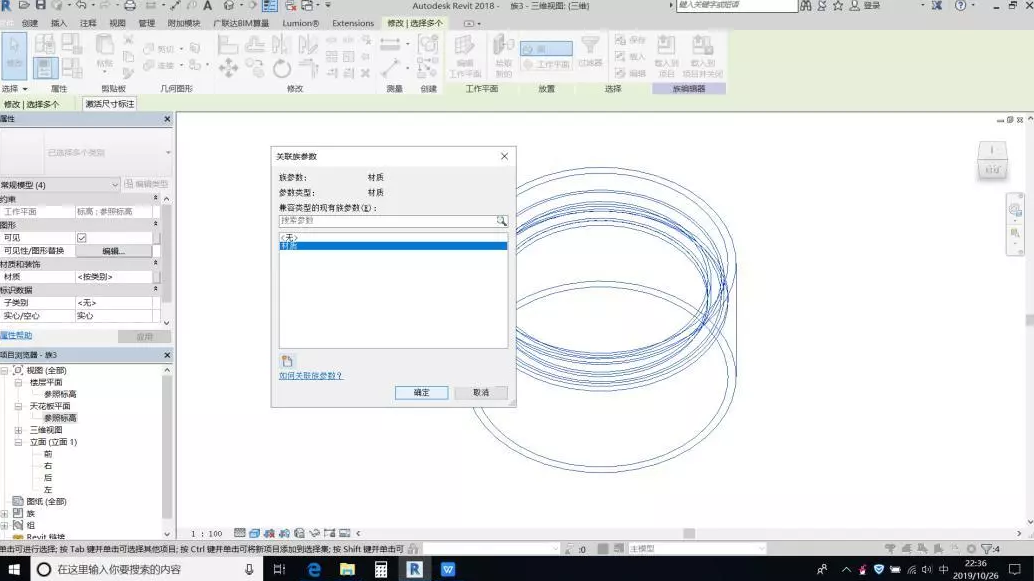

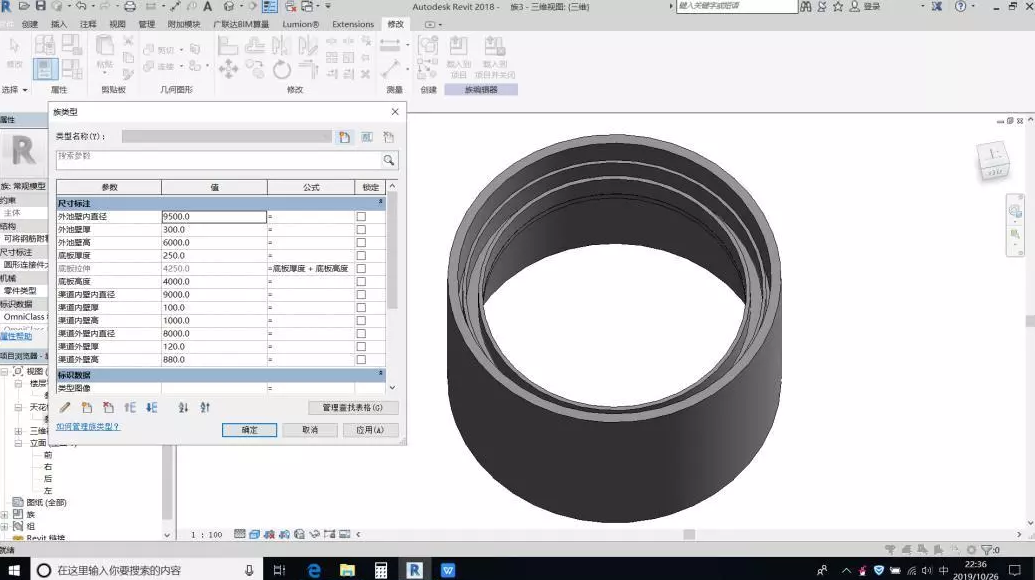

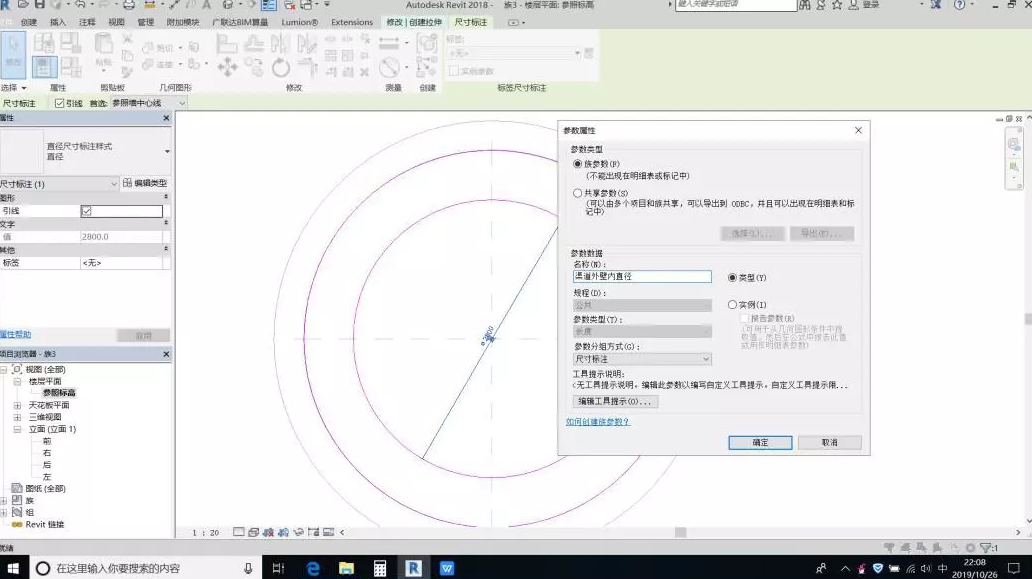

    重复步骤2、步骤3,完成渠道外壁与渠道内壁的创建并为其添加参数渠道内壁内直径,渠道内壁厚、渠道内壁高、渠道外壁内直径、渠道外壁厚、渠道外壁高,最后在属性面板内为创建好的模型,创建材质参数,完成参数化渠道的创建。
