    Dynamo放置锚杆

    我们在绘制结构模型的时候，基础部分布置了很多抗浮锚杆，锚杆的数量很多，并且是无序的，如果用Revit自带功能去放置锚杆的话，会很繁琐而且无趣。于是我就给大家介绍一下，怎么用dynamo来放置成千上万根锚杆。

    主要思路：跟把大象装进冰箱一样很简单，分三步。

    1.用AutoCad的数据提取工具，提取锚杆的圆中心点，并且导出为Excel文件。

    2.用dynamo读取文件，并且简单处理数据，并生成点。

    3.放置锚杆族。

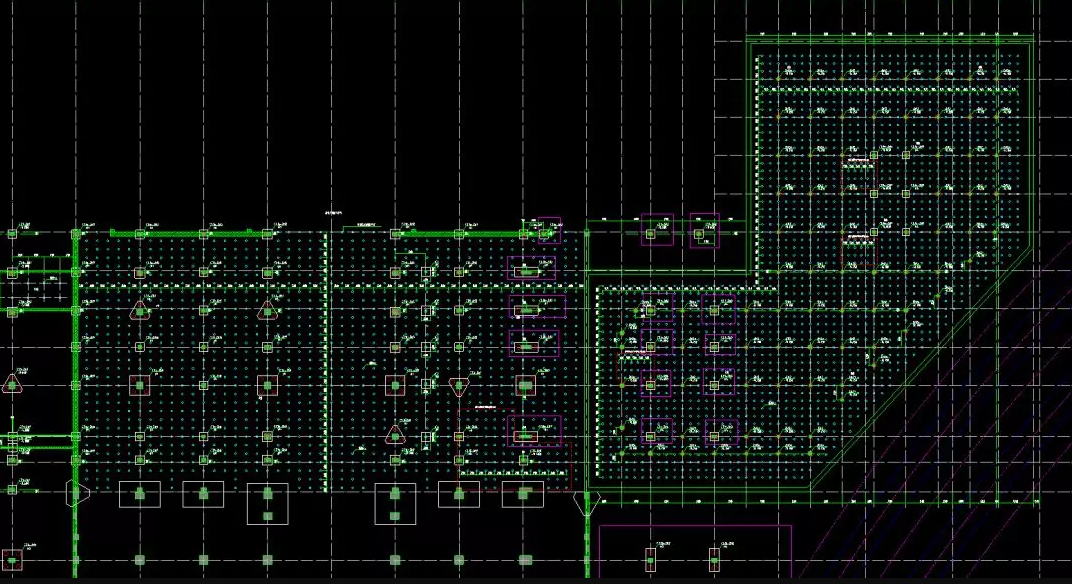

    下面我们就用一个案例，来给大家做一下这个放置锚杆的脚本。这是一个工程的锚杆局部部分，大概有4000多根锚杆。

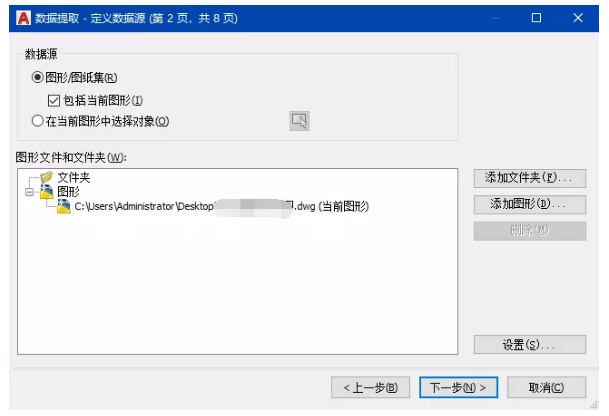

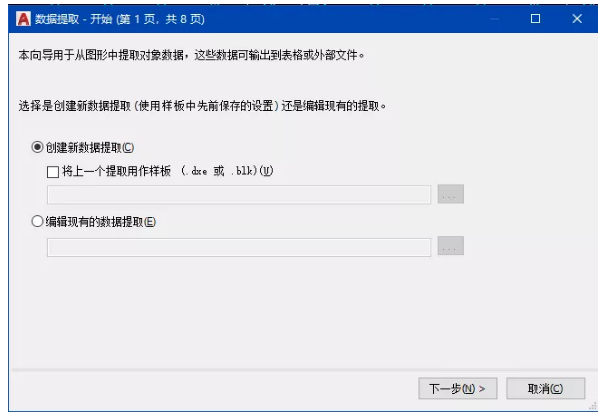

    1、提取Cad的数据。这个就用Cad的数据提取功能。

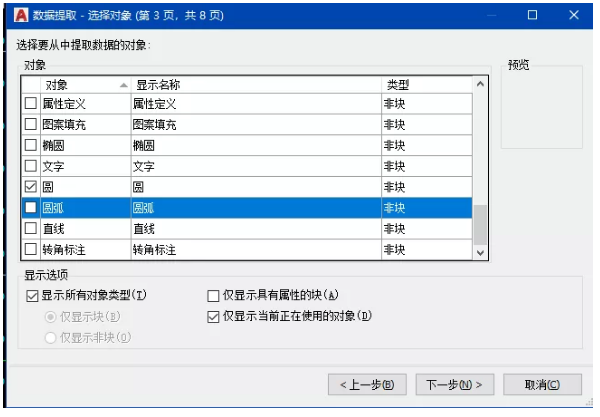

    这里我们只提取有用的数据，这里我们只提取圆。

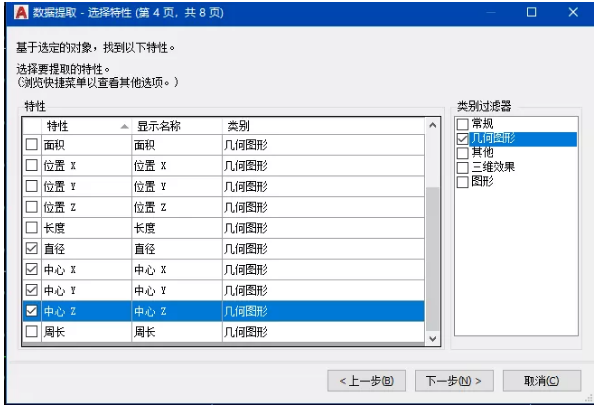

    这里我们也只需要圆的XYZ坐标值和直径就行了。

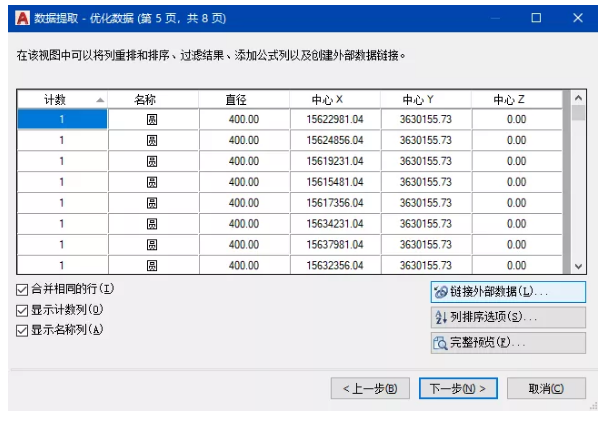

    将数据保存为xls文件，也就是excel文档。第一步OK了。

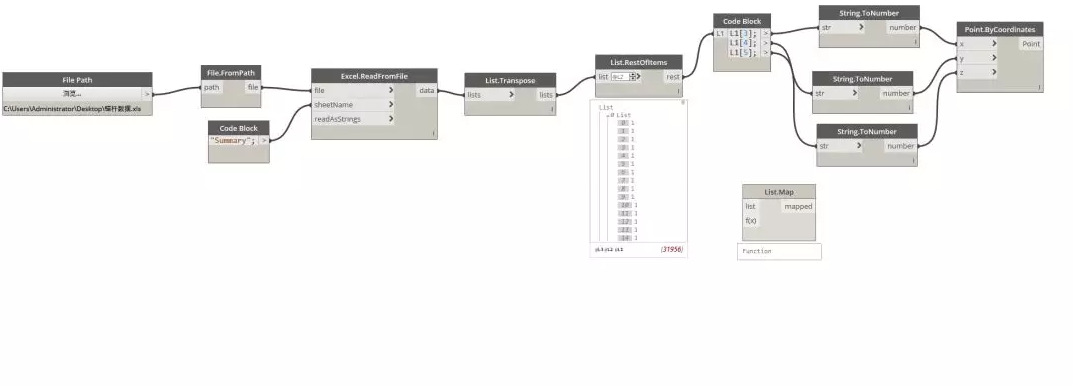

    2、用dynamo处理数据，并生成点。这里我直接给大家上dynamo节点截图了。

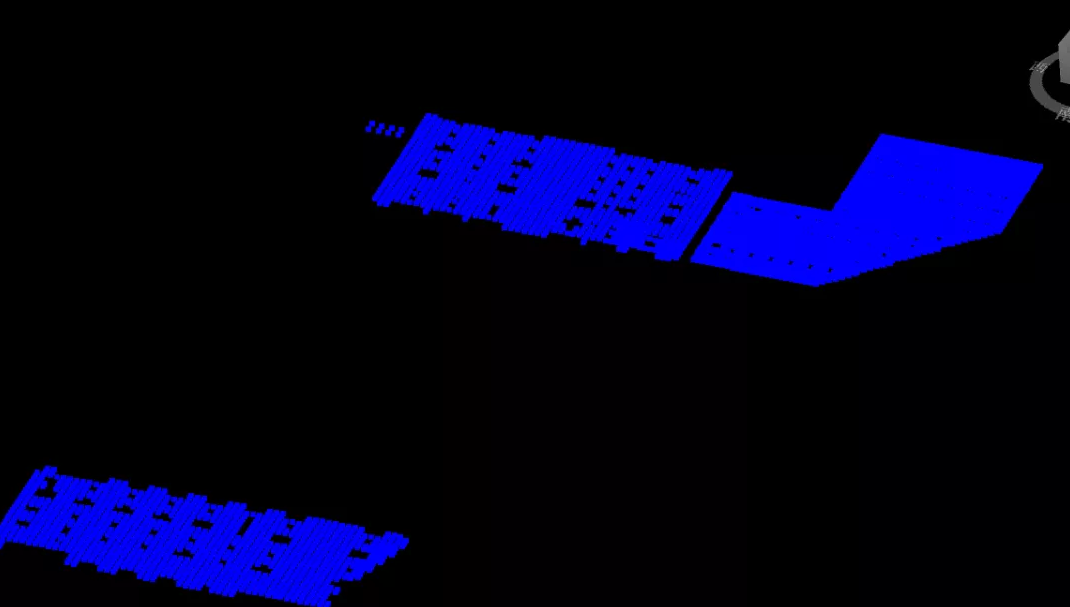

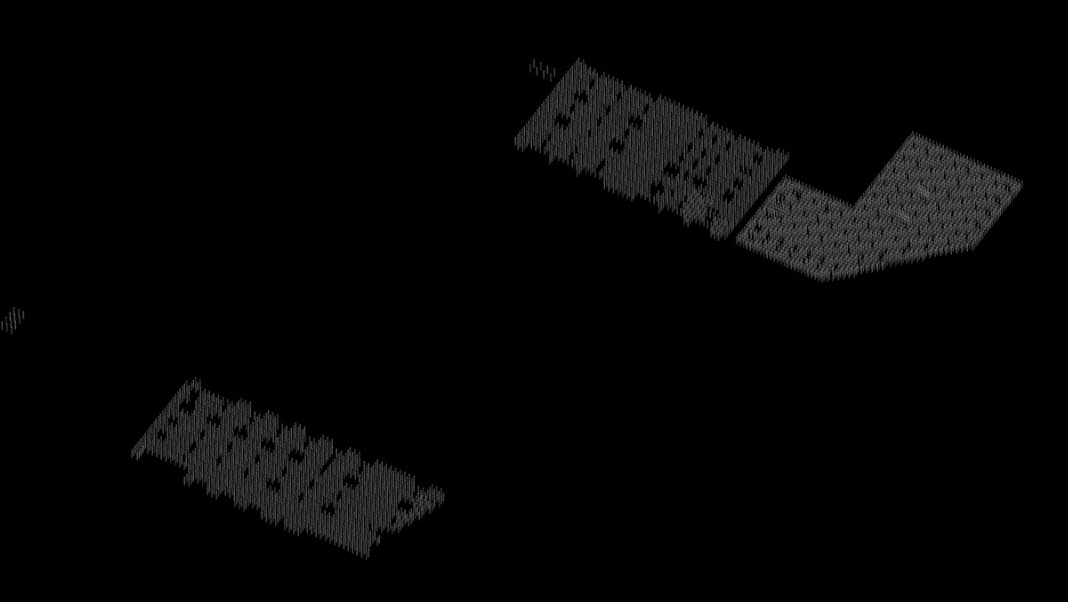

    可以看出来，dynamo的数据隐射在revit中可以看见了，有点位了。

    3、放置锚杆族。首先族一个常规模型，并载入到项目中去。

    圆的中心点跟参照线的交点重合。

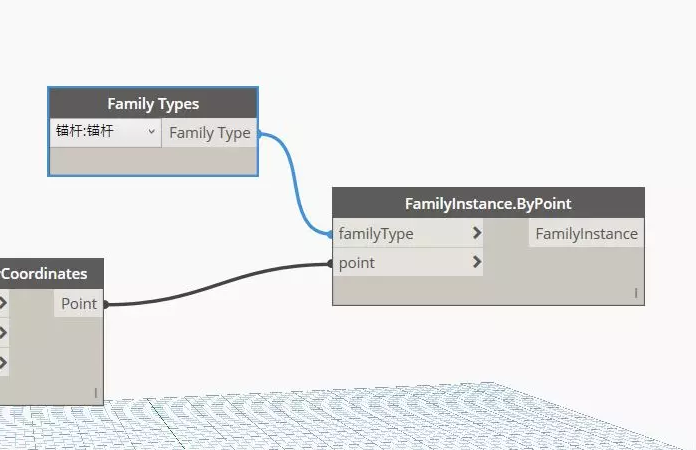

    然后在上面的节点中，再加两个节点。

    稍许等待后，revit就运作好了。
