    关在Civil3D中如何使用装配和部件创建道路

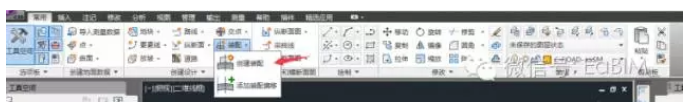

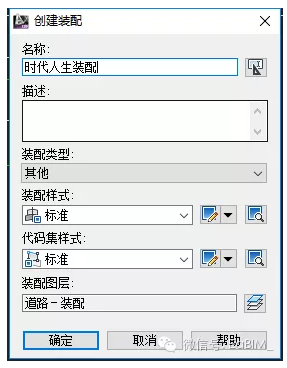

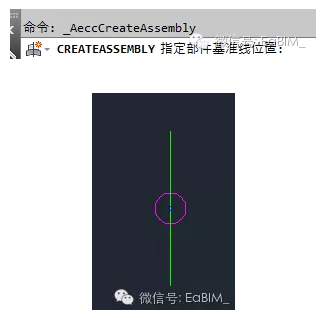

    1.创建装配

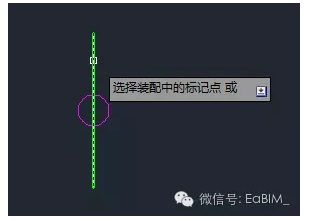

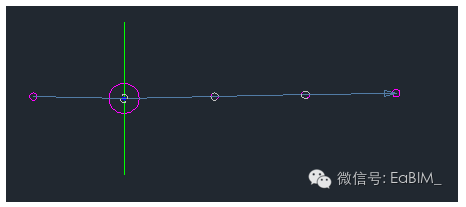

    2.放置基准线

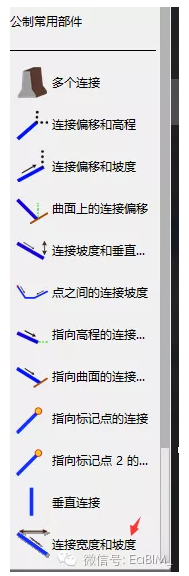

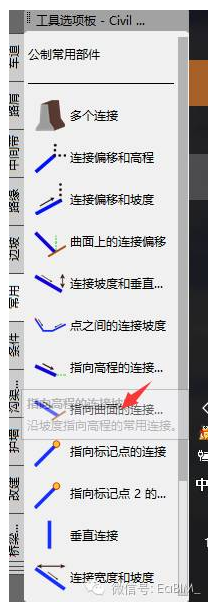

    3.选择“连接宽带和坡度”

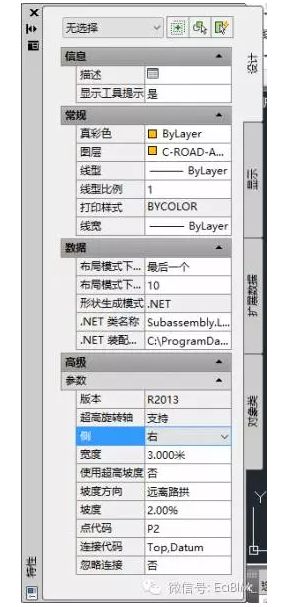

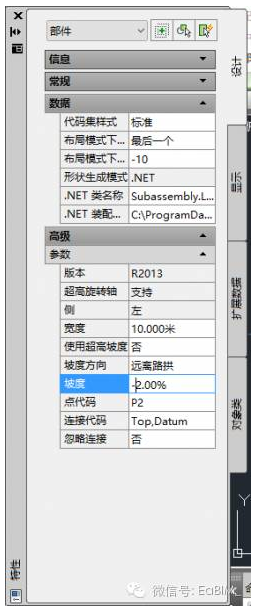

    4.弹出对话框，创建右边道路，将高级参数设置为右

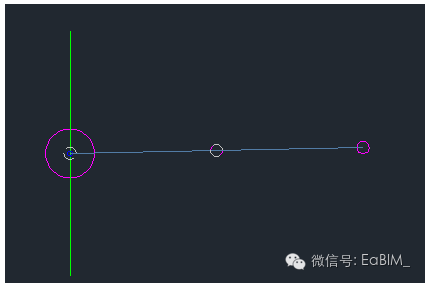

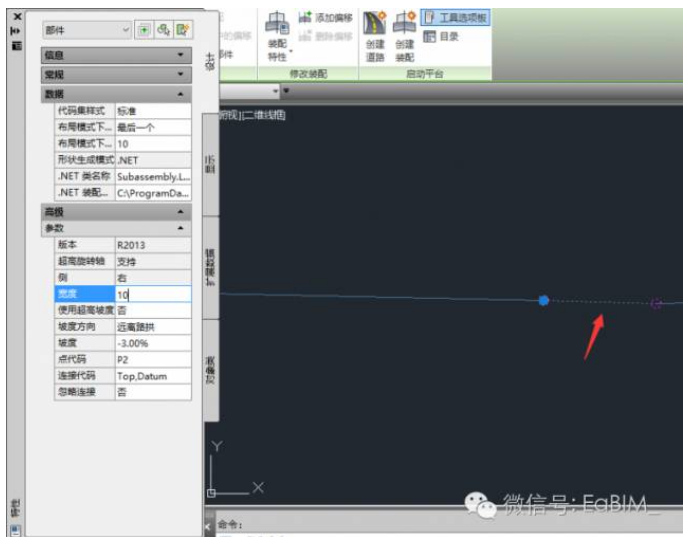

    5.选择基准线,制作行车道（如果选择圆圈，可能会有未知的问题出现）

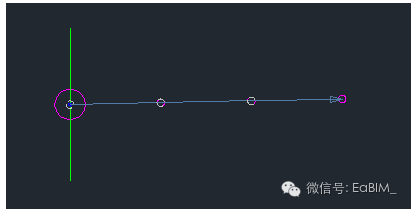

    6.如上步骤，制作路肩

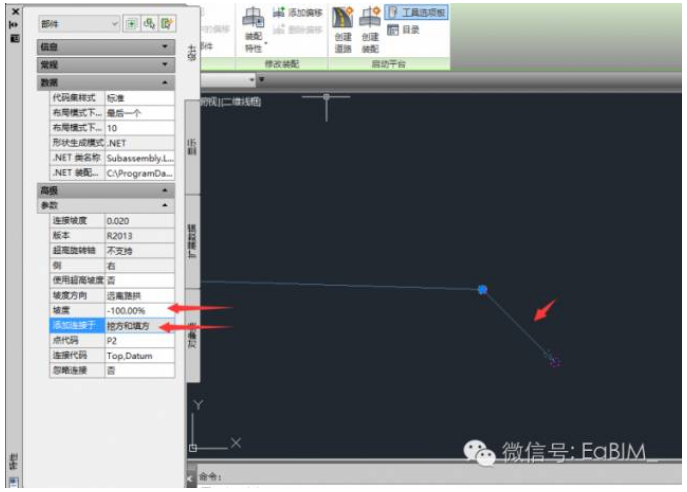

    7.制作边坡

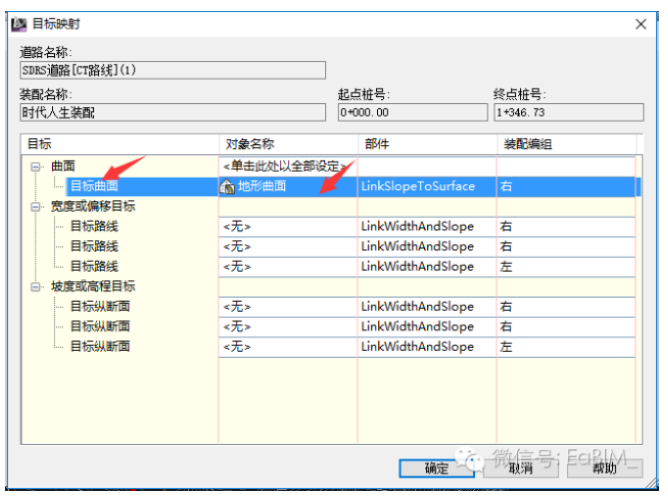

    8.选择“指向曲面的连接坡度”

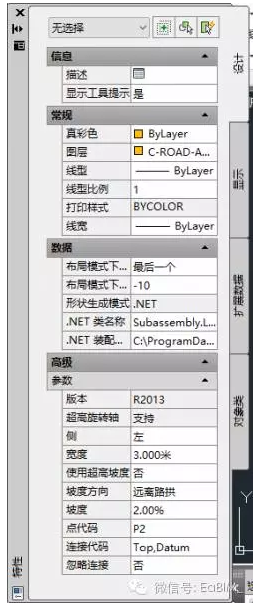

    9.创建左边道路

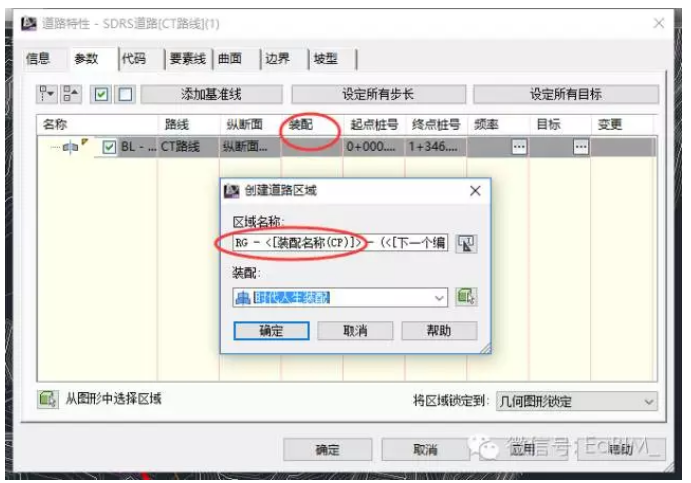

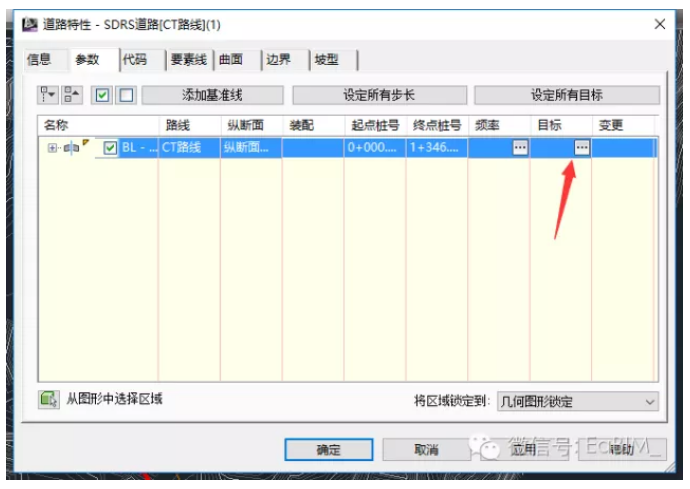

    10.浏览道路中编辑其特性更改参数选中路线，Ctrl+1打开，部件编辑命令。

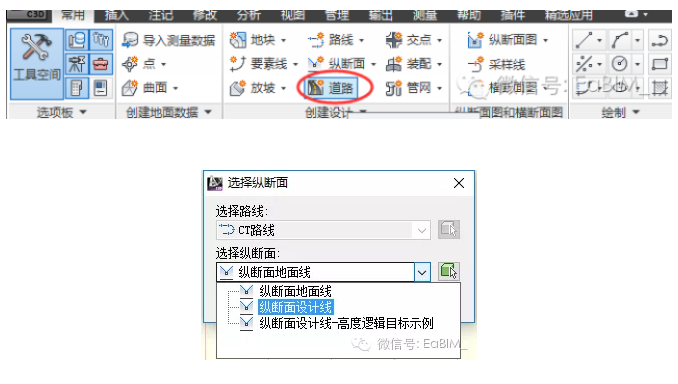

    11.创建道路（选择好曲线和纵断面设计线、装配）

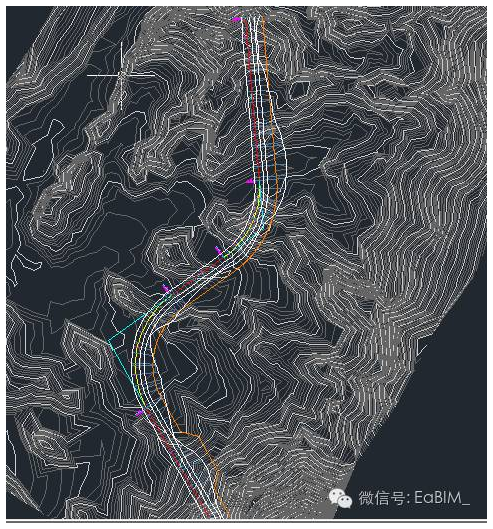

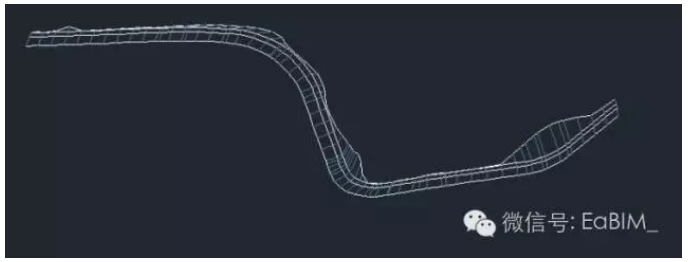

    12.道路边便创建完成

    关于道路对象的分类：

    路线（平面）：作为道路的中心线供道路使用。

    纵断面（纵断面设计线）：用来沿平面路线定义曲面高程。

    曲面：用来导出路线和纵断面，还可用于道路放坡。

    部件：这是道路模型的基本组件。部件可定义道路横断面（装配）的几何图形。例如，典型公路也许由已铺装的车道（在中心线两侧）、已铺装的路肩、边沟和路缘以及路旁放坡组成。这些组成部分作为部件单独进行定义。您可以堆叠任意类型的部件，来组成典型装配，还可以将同一个装配应用于路线上的某个桩号范围。

    装配：用于表示标准道路横断面。装配包含一个或多个连接在一起的部件。

    创建道路之后，可以从中提取数据，包括曲面、要素线（如多段线、路线、纵断面和放坡要素线）和体积（土方计算）数据。

    注：对于可在一个AutoCADCivil3D道路桩号或一系列道路桩号处创建的要素线数没有限制。
