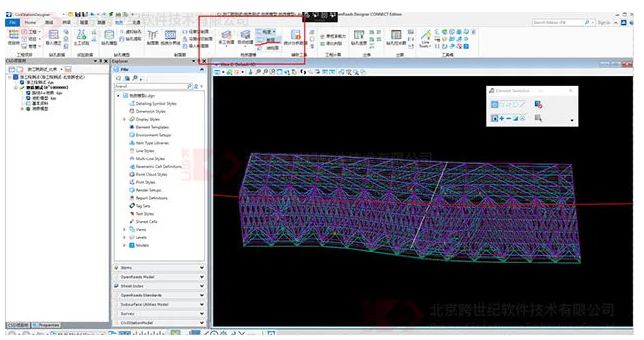

    “正向设计BIM软件CivilStationDesigner（简称CSD）地质设计模块解决三维地质设计最大的难题，可根据钻孔数据快速建立地质三维模型以及相关地层属性。建好的模型可以通过调整地质界线，完善修改地质模型；同时模型可实时剖切，显示切面岩层信息。”

    地质断层是指地壳受力发生断裂，沿破裂面两侧岩块发生显著相对位移的构造。而我们要创建断层模型，则需要首先明白倾向和倾角的概念。

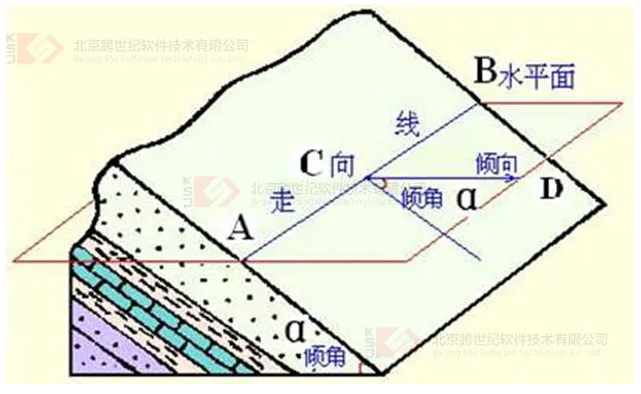

    倾向：层面上与走向线垂直并沿斜面向下所引的直线叫倾向线，而倾向线在水平面投影的方向即为倾向。

    倾角：直线/平面与水平线/水平面所成的角。

    （上图为效果图）

    在已知走向线的前提下需要根据倾向，倾角以及断层厚度以及延伸厚度来创建断层。首先需要绘制走向线。

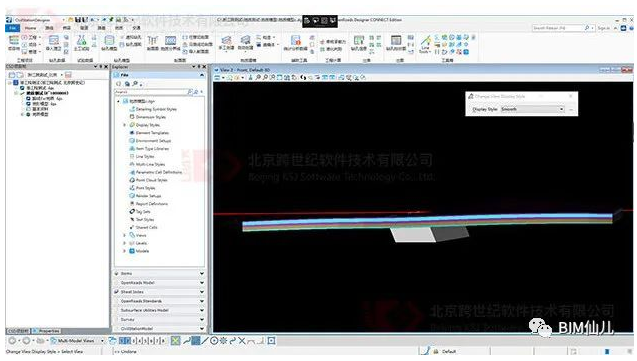

    启动断层命令。

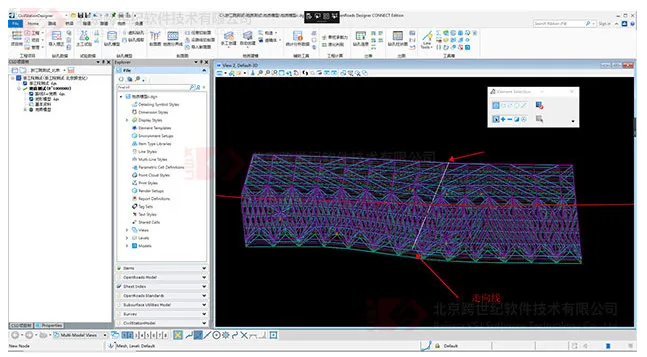

    按照提示选择创建断层需要的走向线。

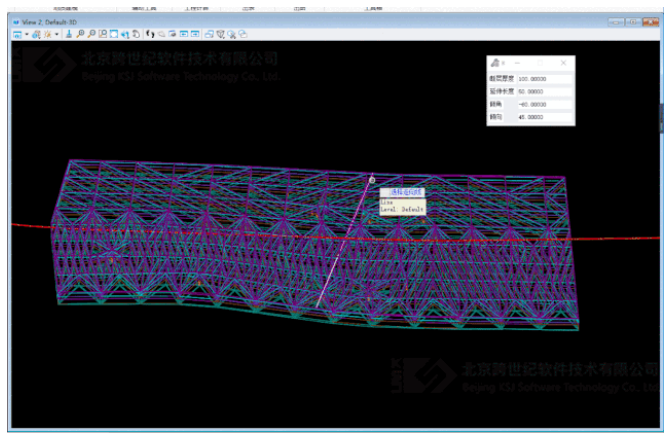

    依次输入确定断层的相关信息：

    断层厚度

    延伸长度

    倾角（按右方向键切换倾向）

    倾向

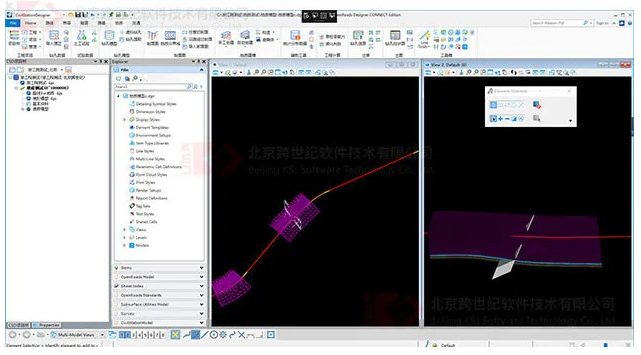

    填好这些属性后单机左键，断层就创建出来了。

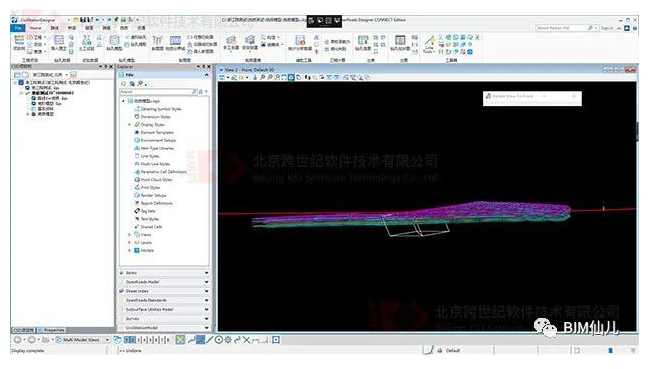

    *工程师小技巧：切换光滑模式会使线框模式看起来效果更加完美。
