revit构件设置教程:如何使添加的构件显示清晰

发布:中文网小编3号 浏览:4524人 分享
发布于:2020-10-27 11:23

    文章来源:国泰集团

    本文的重点在于如何清晰地看到布置的构件,为什么会有这样的需求呢?

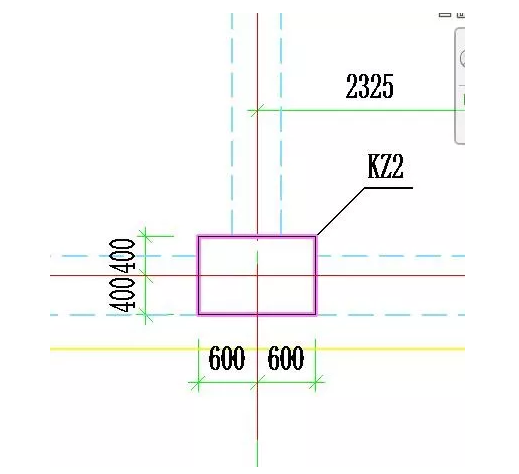

    因为新建一个REVIT项目里面系统默认的设置是“粗略”和“线框”显示。当布置一个构件后,三维模型和平面视图显示的都是“线”,如图一。紫色线是底图,添加“柱”构件后只是在紫色框里多了条黑线。


    图一

    那么接下来介绍一下如何避免这个问题。

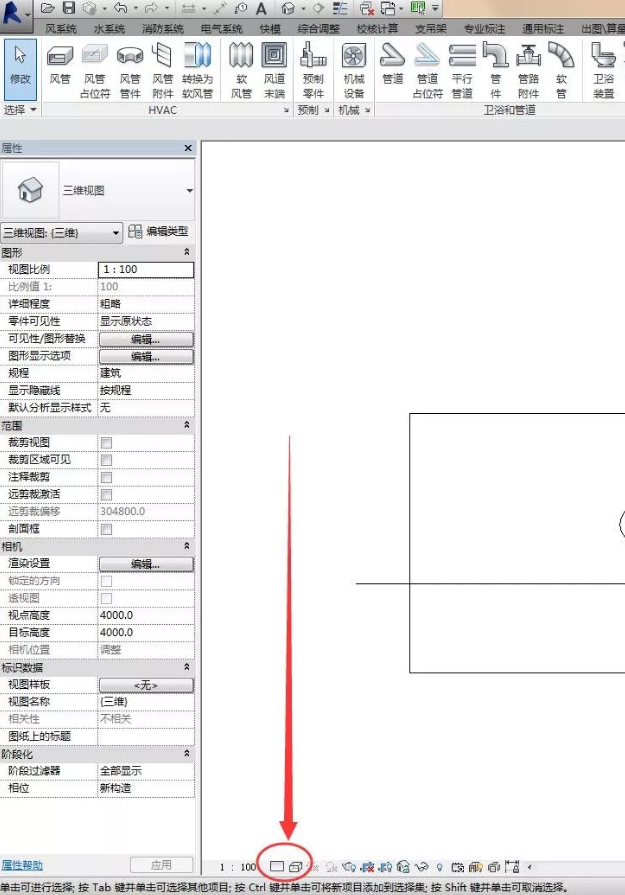

    在Revit绘图界面最左下角找到“详细程度”和“视觉样式”如图二。


    图二

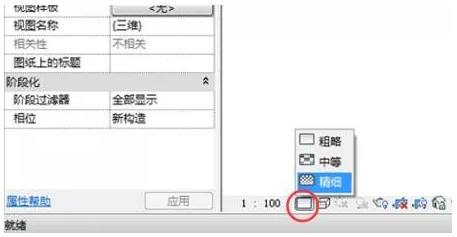

    点击“详细程度”选择“精细”如图三。


    图三

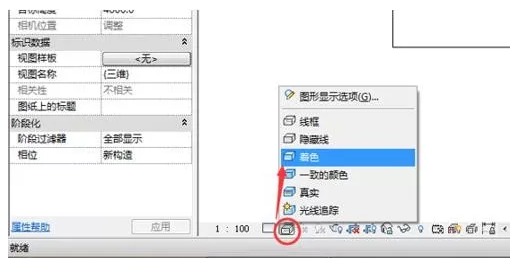

    再点击旁边的“视觉样式”选择“着色”刚才所建的构件即显示出来。如图四


    图四

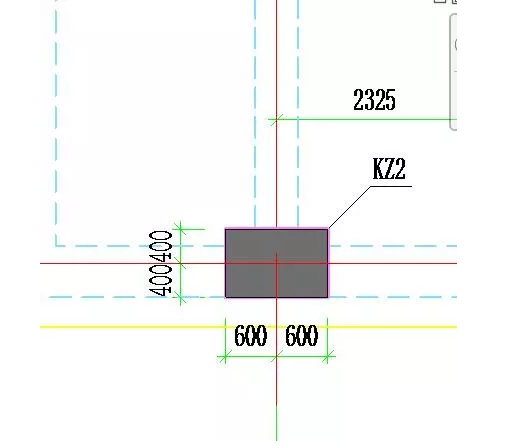

    图五是“精细”和“着色”显示的效果。


    图五
