    3Dmax动画房建建筑建模标准

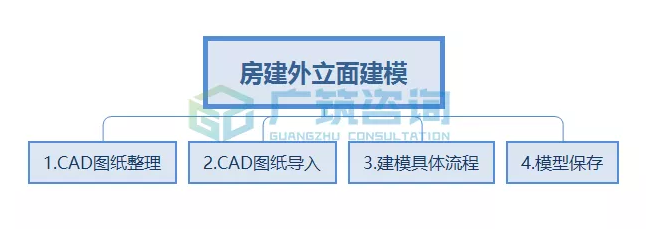

    在制作工艺动画的工作中，模型的创建时间影响整体的工作进度。如何在房建建筑外立面上高效的完成建模工作，具体流程分为以下几步：

    01、CAD图纸整理

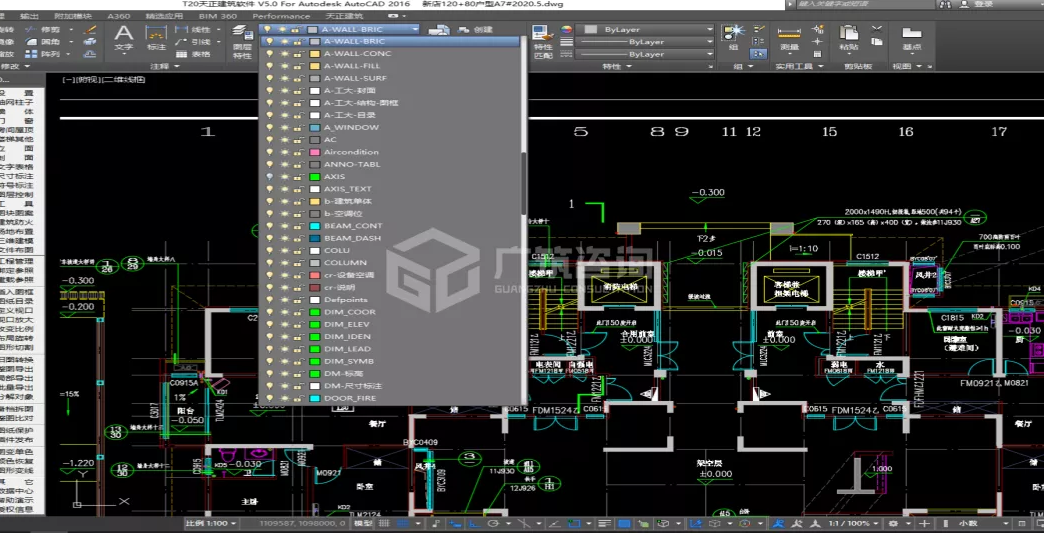

    在拿到CAD图纸后首先要分割图纸，用CAD快捷命令W+空格写块，分别导出每层平面及立面的图纸。注意导出时选择毫米为单位。然后优化图纸，删除平面没有必要的图层如家具，文字标注等。立面删除文字标注。

    注意：有些图形图层会合并到一起，这时需要选中图纸，用CAD快捷命令X＋空格来炸开图层，不然会连带其他图层一起删除，如果导入3D后出现图纸不完整，需要重新整理CAD图纸，把所有线形合到一个图层里再用快捷命令PU空格清理一下保存后重新导入。用快捷命令M+空格来进行坐标点要归零，方便在3D中对齐。

    02、图纸导入

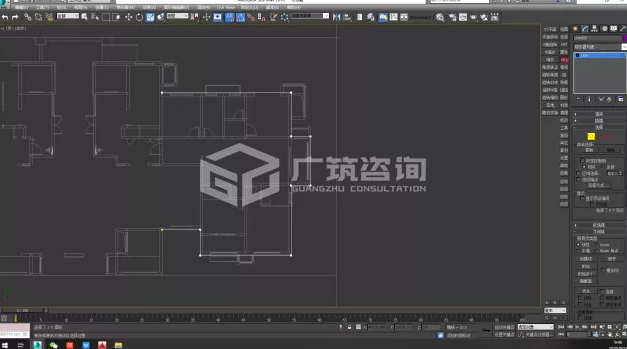

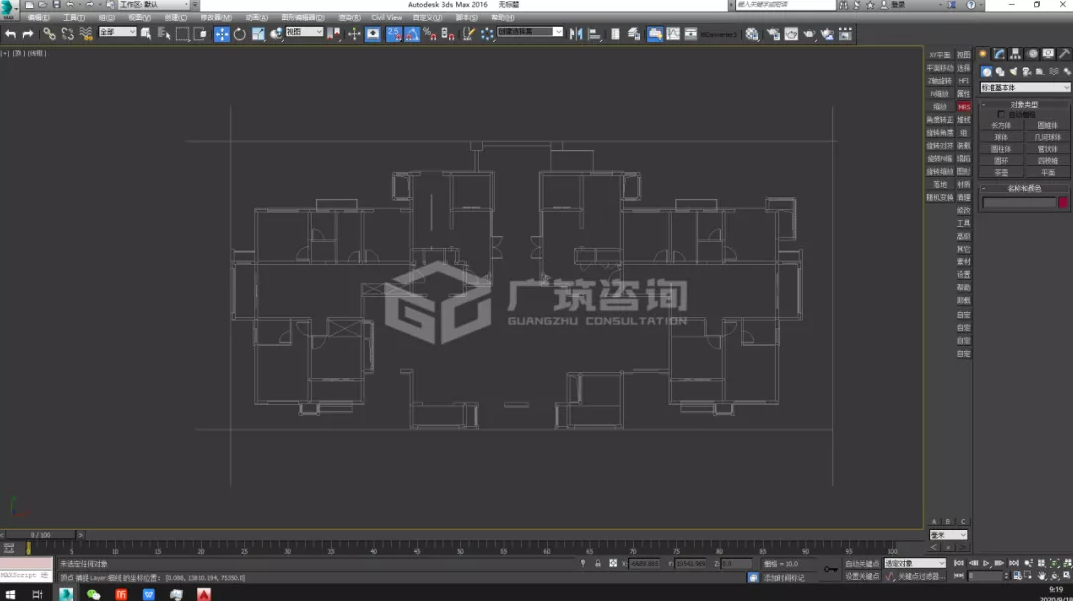

    导入CAD，没问题后进行成组然后合并至同一图层并按图纸名称重命名，方便之后查找，所有立面图纸按照平面图捕捉对齐，把需要的图纸冻结，无用的隐藏。

    03、建模流程

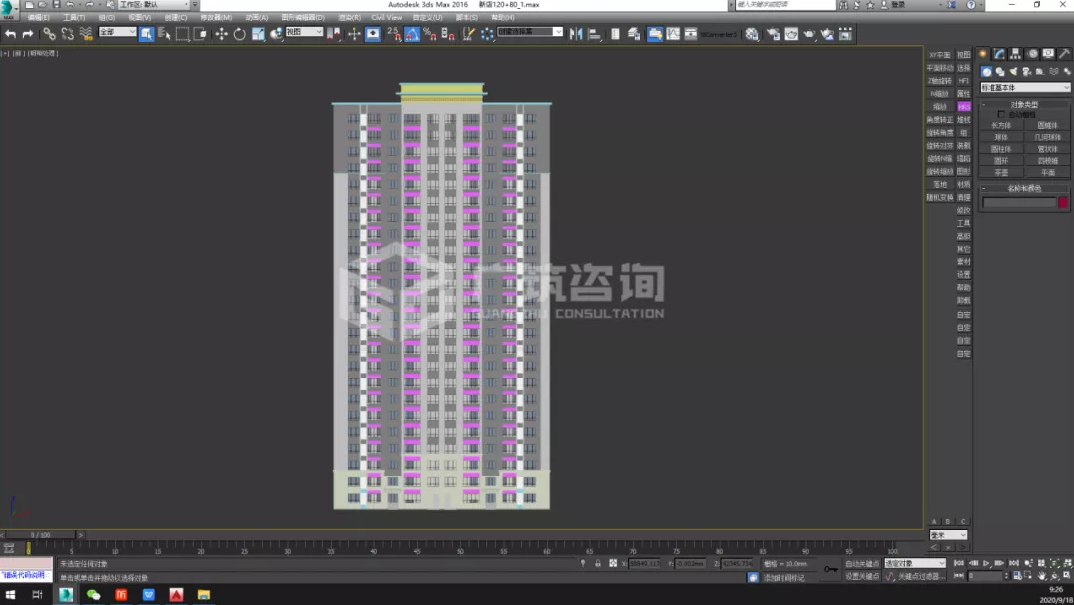

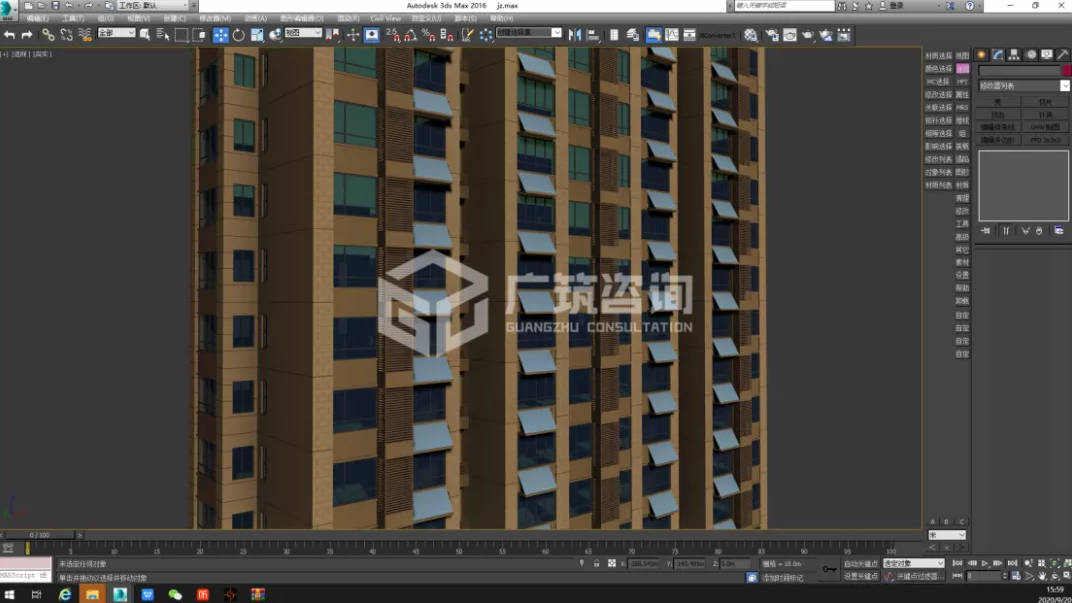

    参考平面的进退关系，可以像堆积木一样，根据需求在立面或平面上创建墙体模型，墙，窗框，玻璃。材质要分开赋予，不同材质的墙体分开创建，不同材质不要附加到一起。

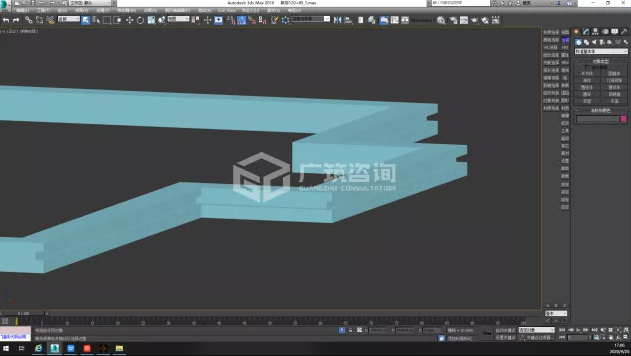

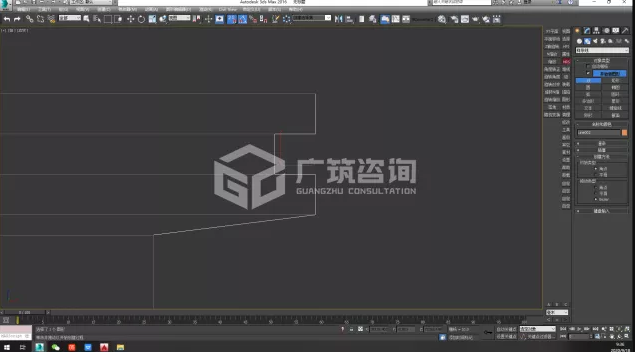

    腰线用倒角剖面或扫描修改器来制作，制作完成无误后需要进行塌陷处理。

    注意：模型外立面不要露面，破面，重面，模型的四面要封闭处理。图纸立面及平面会出现对不齐的误差，统一按照立面对齐。

    04、材质

    根据CAD图纸材质说明，在模型相应位置上赋予贴图材质。赋予材质后添加UVW贴图修改器，调整贴图大小及位置。

    05、模型保存

    建模完成后需将CAD图纸删除。然后进行保存。之后需要降低模型物体个数，需按材质统一塌陷至整体，再另存为一份。
