    在土木工程行业中，经常会遇到很庞大的原始地形数据，几十兆甚至上百兆的DWG地形勘测图纸是经常会有的，那么我们使用Civil3D对这样庞大的地形数据进行处理，对计算机的硬件配置就显得很重要了。

    使用Civil3D进行设计时，其前提是需要提取、获取原始地形数据，然后转换为三维数字地形模型，然后在上面做我们要做的设计。而我们大多数设计院里所接触的数据就是DWG，那么我们就需要将这几十兆、上百兆的DWG转化为三维数字地形模型，这个过程就会产生非常大的数据量，很容易出现Civil3D运行速度缓慢，或者在运行一个命令后长时间无响应的情况。这就影响到了Civil3D的设计效率。那么面对这种大数据量地形，我们应该如何应对呢？有没有办法优化Civil3D的地形处理过程呢？下面为大家一一道来。

    解决方法：

    Civil3D版本选择：在处理大型地形时，推荐使用新版本的Civil3D，可以节约大量的数据计算时间。

    机器硬件配置：在处理大型项目时，不要吝啬对机器硬件的配置，做专业的项目当然最好使用专业的软件用专业的机器，因此推荐大家使用图形工作站来处理大地形数据。

    操作优化：为了项目运行得顺畅，除了进行优化软硬件配置的方法以外，我们还可在操作上进行优化：

    在用原始DWG地形图生成了三维数字地形模型以后，以前的DWG原始地形图就没有用处了，因此可以把这些不需要的数据从Civil3D里剔除掉，从而保证文件里没有不需要的重复数据。

    一定要注意，剔除的方法在这个步骤里非常重要。这里的剔除并不是直接删除，如果直接删除曲面的数据源，那么在更新以后曲面会消失掉。操作步骤如下：

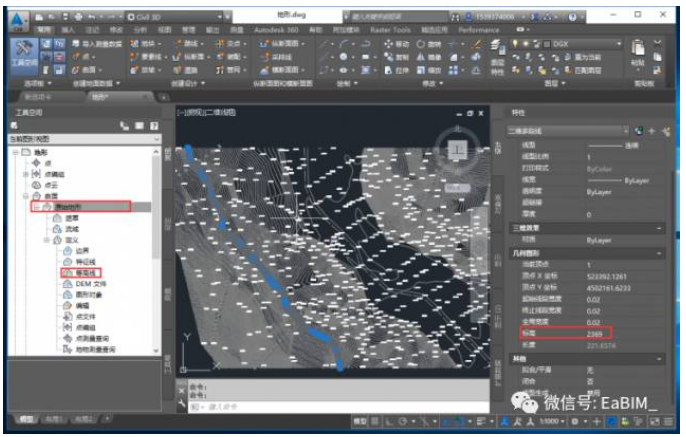

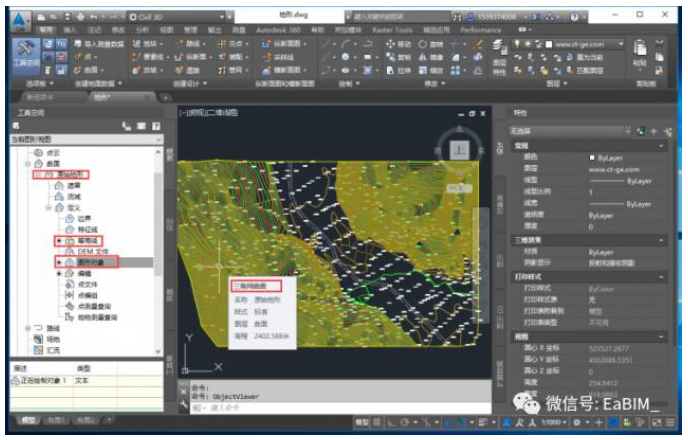

    1、打开一个DWG地形数据文件，提取等高线和高程点创建原始地形。

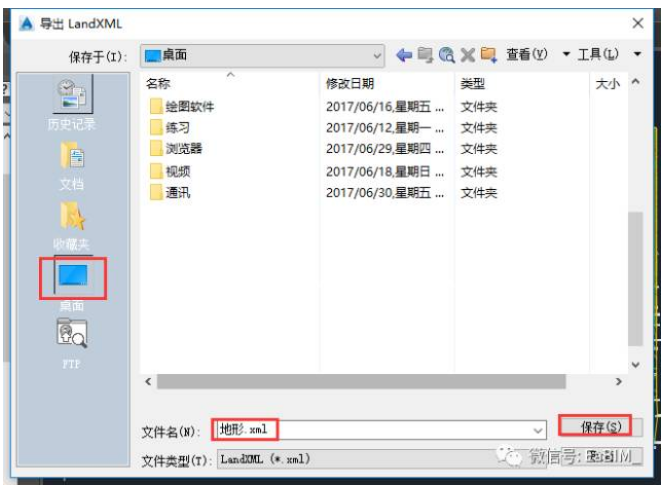

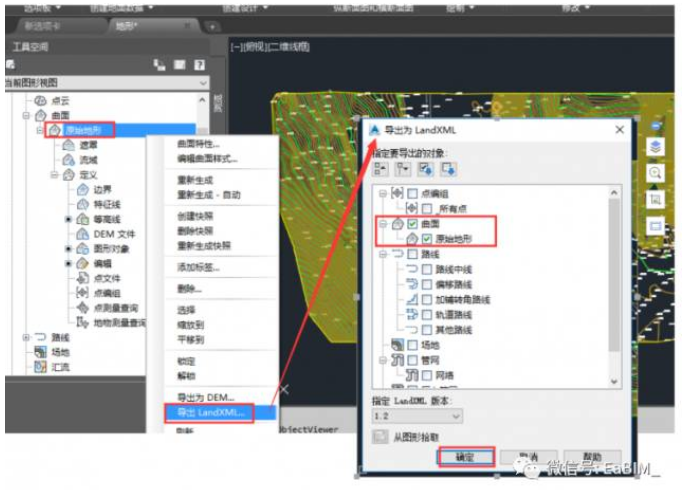

    在工具空间中选择生成的原始地形曲面，右键，选择“导出LandXML”文件。这时会弹出一个窗口，勾选需要导出的曲面，单击【确定】选择输出XML文件的位置。

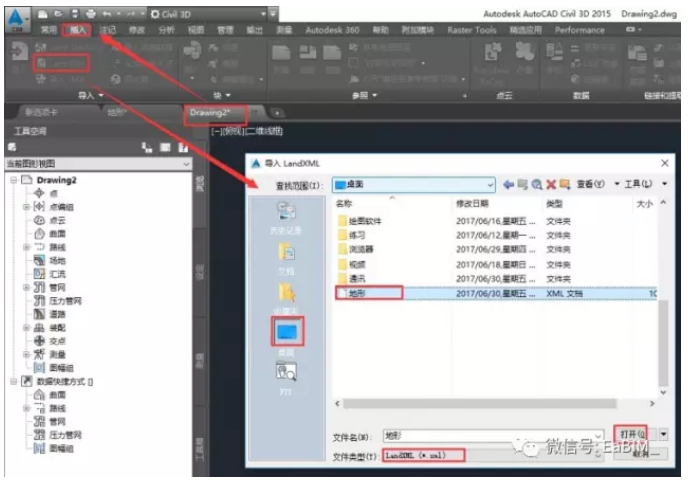

    在导出原始地形后，地形曲面就单独的被提取出来了。然后我们用Civil3D中国本地化样板新建一个文件，导入LandXML文件。

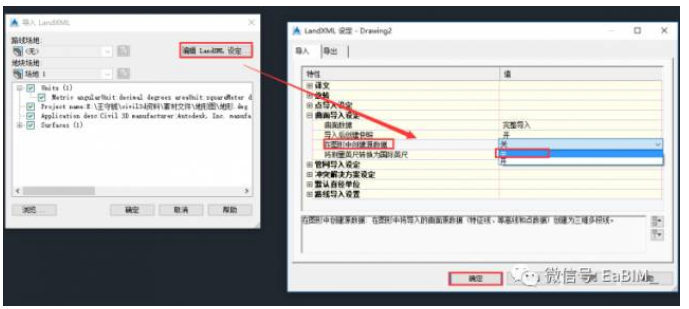

    在这里务必注意一点，导入时一定要点开“编辑LANDXML设置”按钮，将“在图形中创建源数据”给关掉，否则在输入XML时，Civil3D将把原有生成曲面的所用到的所有原始DWG数据，连同曲面一起导入到新文件当中。因此，为了不将不需要的数据导入文件，请在导入时务必关掉此选项。

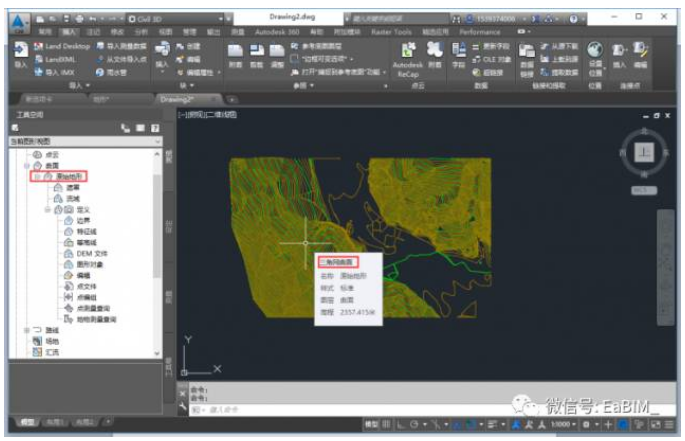

    最终，将这些不需要的数据从Civil3D里剔除掉，保证文件里没有不需要的重复数据，从而减轻软件运行负担，加快设计工作效率。
