1、前期准备

通过建筑图了解建筑基本信息，了解市政管网水力情况，根据市政管网的位置，综合考虑经济、安装方便、供排水可靠性等确定进水引入点及排水排出方向，生活给水直接接入市政给水管网，消防给水需考虑一用一备。建筑排水根据市政排水资料确定建筑排水的总体走向，化粪池可根据建筑规模进行设置。根据建筑给排水设计规范中的规定，建筑室内给水系统需要确定给水设计扬程及设计流量，确定供水方式及供水分区；建筑室内排水系统需根据当地条件确定排水体制；建筑室内消防给水系统需确定消火栓流量及喷淋系统设计流量，以及消防喷枪使用支数及储水水箱容积。

2、应用流程

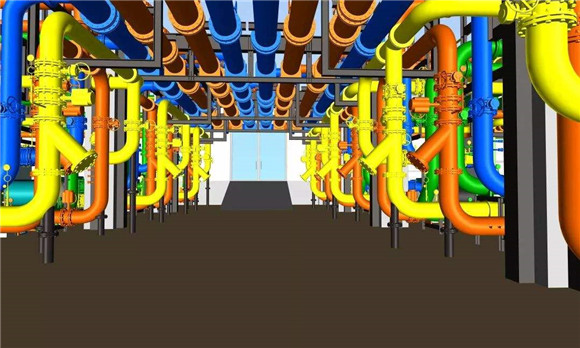

在得到计算结果后进行建筑室内给排水系统BIM建模，方法：先绘制给排水二维图，然后根据已经设计好并且绘制完成的管道系统进行转化（称设计后BIM或翻模），或者直接建立三维模型进行BIM出图。

①调入CAD平面图

将工程CAD平面图调入BIM建模软件中，根据建筑信息设置楼层信息，并根据各层基点将各层图纸复制到相应的楼层中。若CAD图纸中一些图层不能显示，需要解锁所有图层。

②立管布置

按照计算所得的数据及建筑给排水引入管、排出管、设备等的位置确定立管的直径及布置位置。考虑设备的经济性，立管在垂直方向存在管径的变化，因此在BIM建模时需注意立管变径。

③水平管布置

若采用设计后BIM的设计方式可按照设计好的管道系统，将系统分类调整到相应的专业模式下，对照管道系统图进行水平管的布置。若采用BIM出图则需要根据计算结果、需要布置给排水设备的房间的情况、给排水立管的位置及消防水枪的支数等确定水平管的管径，然后在房间内布置给排水水平管。

④设备布置

建筑室内给排水设备如用水设备、污水收集器、水泵、水箱、消火栓箱、灭火器、喷淋头、阀门法兰等可以选择转化设备，也可以自行布置。

⑤管道与设备连接

将管道系统及设备布置完成后，要将设备及管道进行连接，若设备采用转化布置，在连接时可选择布管线，如此可将设备与管道有效连接。若管道采用自由绘制的方式，可根据设备及管道的具体情况进行连接布置。
