Revit视图如何应用？REVIT同一视图不同详细程度
同一视图也可以分别设置不同详细程度？
是的。
什么时候会有这种需求呢？

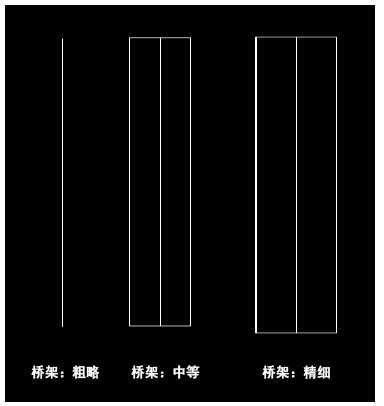

比如出图的时候，一般中等模式，中等模式下的线比较简洁，看着更干净一些，桥架粗略、中等、精细下的显示。如图1所示。
图1

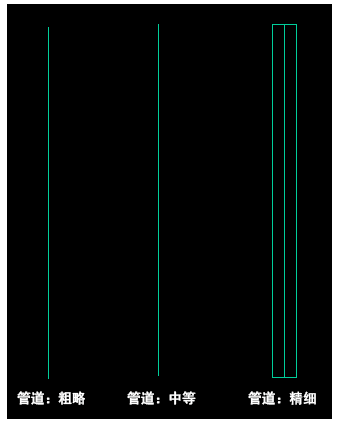

中等模式下管道是单线显示，精细模式下是双线显示，如图2所示。
图2
如果想一张视图中，管道精细显示而桥架中等显示呢？

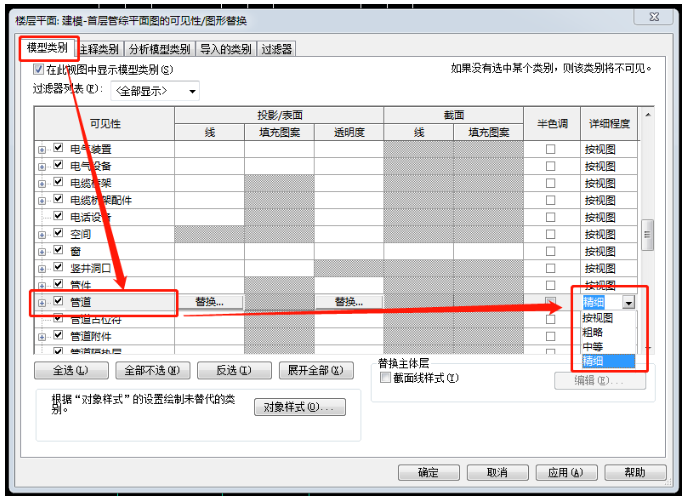

先将主视图设置为中等模式，然后打开VV可见性/图形替换设置栏，找到管道，在最后面的详细程度中，将其从“按视图”修改为“精细”，如图3所示。
图3

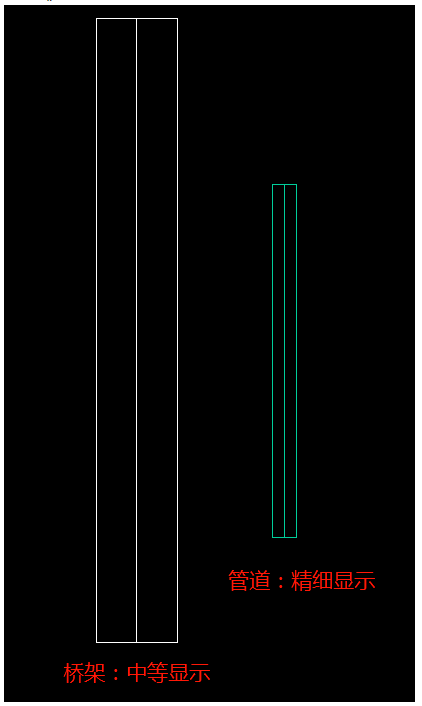

这样就实现了同一视图不同类别显示不同的详细程度了，如图4所示。
图4
