    今天来聊聊Dynamo与Revit之间图元转换的基础知识，这些需要你牢牢记住哦，不然在Pythonscript中写代码，经常会报错的~

    通常来讲，所有来自Dynamo节点的几何图形都不是Revit的几何对象，所以它们需要与RevitAPI一起使用进行转换。

    Dynamo的几何图形单位是米，而Revit使用的英尺，这里要引入转换工具，用下面的方法：

    importclr

    clr.AddReference("RevitNodes")

    importRevit

    #引入ToProtoType,ToRevitType几何图形转换方法

    clr.ImportExtensions(Revit.GeometryConversion)

    接下来分别列下需要转换的图元：

    一、从Revit到Dynamo

    1、解封：

    unWrappedElement=Unwrapelement（wrappedElement）#我门常称之为"解封"

    unWrappedGeometry=wrappedGeometry.ToRevitType()

    Unwrapelement()方法不需要单独导入，可以直接使用，该方法完成了Dynamo类型到RevitAPI类型的转换。

    2、几何图元转换

    #Elements

    Element.ToDSType(bool);#如果是Revit生成的图元，则为真

    #Geometry

    XYZ.ToPoint()>Point

    XYZ.ToVector()>Vector

    Point.ToProtoType()>Point

    List<XYZ>.ToPoints()>List<Point>

    UV.ToProtoType()>UV

    Curve.ToProtoType()>Curve

    CurveArray.ToProtoType()>PolyCurve

    PolyLine.ToProtoType()>PolyCurve

    Plane.ToPlane()>Plane

    Solid.ToProtoType()>Solid

    Mesh.ToProtoType()>Mesh

    IEnumerable<Mesh>.ToProtoType()>Mesh[]

    Face.ToProtoType()>IEnumerable<Surface>

    Transform.ToCoordinateSystem()>CoordinateSystem

    BoundingBoxXYZ.ToProtoType()>BoundingBox

    二、从Dynamo到Revit

    1、封装

    wrappedElement=unWrappedElement.ToDSType(isRevitOwned)#我们常称之为"封装"

    wrappedGeometry=unWrappedGeometry.ToProtoType()

    该方法在调用之前需要导入，位于“RevitNodes”程序集中，且该方法为扩展方法，导入方法有所不同，需特别注意.

    2、几何图元转换

    #Elements

    Element.InternalElement

    #Geometry

    Point.ToRevitType()>XYZ

    Vector.ToRevitType()>XYZ

    Plane.ToPlane()>Plane

    List<Point>.ToXyzs()>List<XYZ>

    Curve.ToRevitType()>Curve

    PolyCurve.ToRevitType()>CurveLoop

    Surface.ToRevitType()>IList<GeometryObject>

    Solid.ToRevitType()>IList<GeometryObject>

    Mesh.ToRevitType()>IList<GeometryObject>

    CoordinateSystem.ToTransform()>Transform

    CoordinateSystem.ToRevitBoundingBox()>BoundingBoxXYZ

    BoundingBox.ToRevitType()>BoundingBoxXYZ

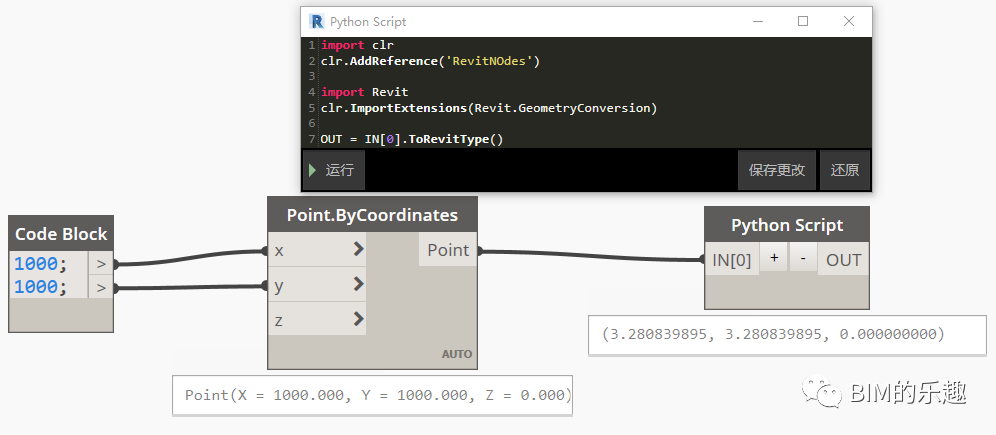

    接下来简单举个例子，把Dynamo里的点转换为Revit的点：

    这里就用到我最上面写的转换方法。

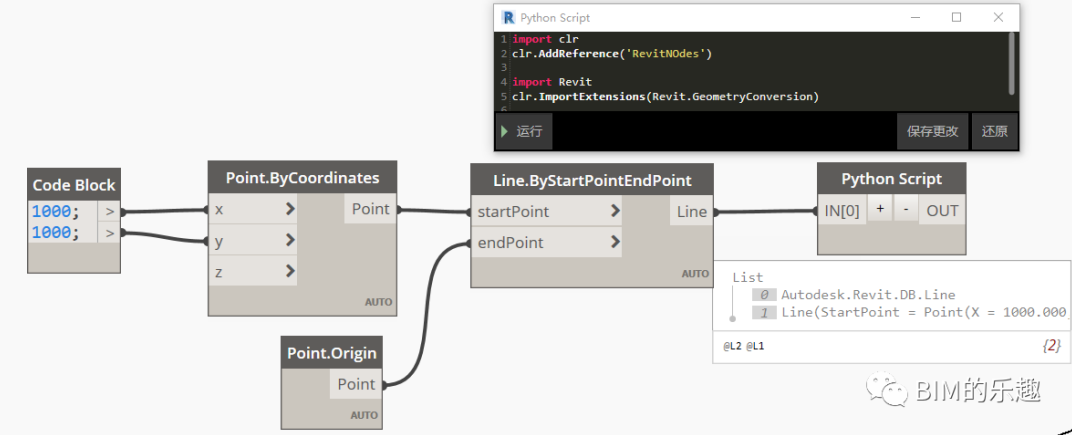

    对于点，还可以用ToXyz（）的方法转换成Revit元素。

    同样的，我们还可以将Revit的元素转换为Dyanmo中的元素：

    好了，今天得教程分享就到这里，要多加练习哦~~
