    今天我们来聊聊Revit元素这点事，不仅仅是在DynamoPython之中涉及，我们在日常使用Revit的时候，也涉及这个问题，只是对我们日常画图没什么影响，所以很多人并没太在意这块。

    Revit Elements分为六个组：

    模型元素：代表建筑项目中存在的物理项。“模型元素”组中的元素可以细分为以下内容：

        族实例：包含族实例对象。您可以将族对象加载到项目中，或从族模板创建它们；

        主体元素：包含可以包含其他模型元素（例如，墙，屋顶，天花板和地板）的系统族对象；

        结构元素：包含仅在RevitStructure中使用的元素。

    草图元素:代表用于2D/3D草图的临时项目：

        草图平面

        草图

        3D路径

    视图元素：表示您在Revit中查看和与其他对象交互的方式。

    组元素：代表Revit中的辅助图元，例如数组和组对象。

    注释和数据元素：包含可见的非物理项。

    信息元素：包含用于存储项目和应用程序数据的非物理不可见项：

        项目基准图元

    每个组包含相关的元素及其对应的符号。

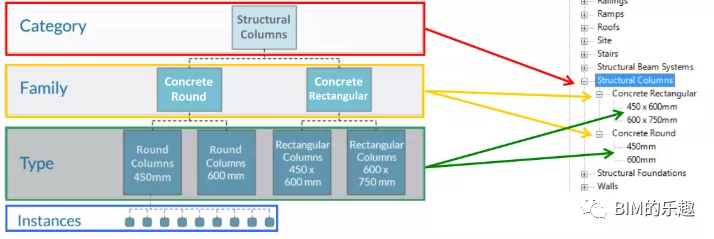

    图元也按以下分类：

        类别

        族

        符号

        实例

    那我们DynamoPython涉及到的呢，主要有一下几个应用：

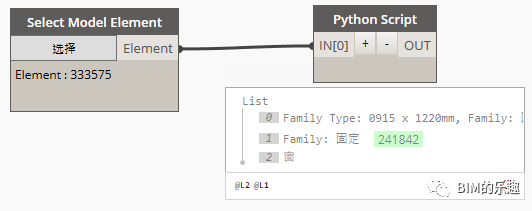

    从实例上移到类别：

instanceElement = UnwrapElement(IN[0])

OUT = instanceElement.Symbol, instanceElement.Symbol.Family, instanceElement.Symbol.Category.Name

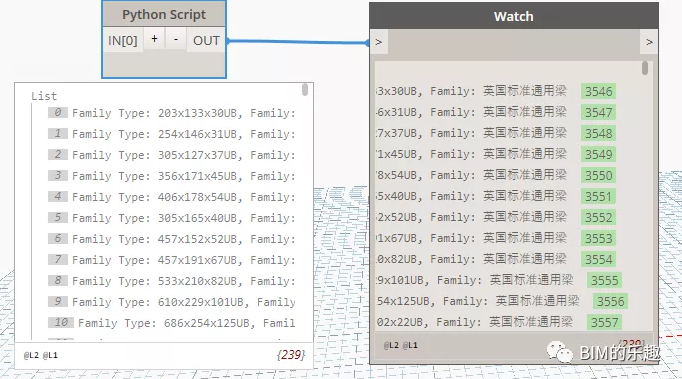

    要选择所有族类型，我们可以使用FilteredElementCollector.ToElements()检索Revit元素：

collector = FilteredElementCollector(doc).OfClass(FamilySymbol)

OUT = collector.ToElements()

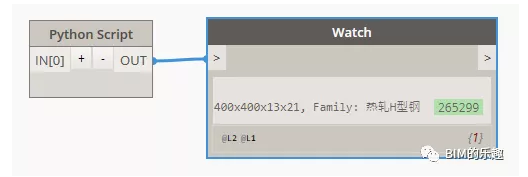

    要在给定类别ID的情况下选择类别的所有族类型：

    collector=FilteredElementCollector(doc)

    bic=System.Enum.ToObject(BuiltInCategory,-2001320)

    collector.OfCategory(bic)

    OUT=collector.ToElements()

    等效于：

    collector=FilteredElementCollector(doc).OfCategory(BuiltInCategory.OST_Walls).ToElements()

    如果只想选择实例，则需要添加ElementIsNotElementType（）：

    collector=FilteredElementCollector(doc).OfCategory(BuiltInCategory.OST_Walls).ElementIsNotElementType().ToElements()

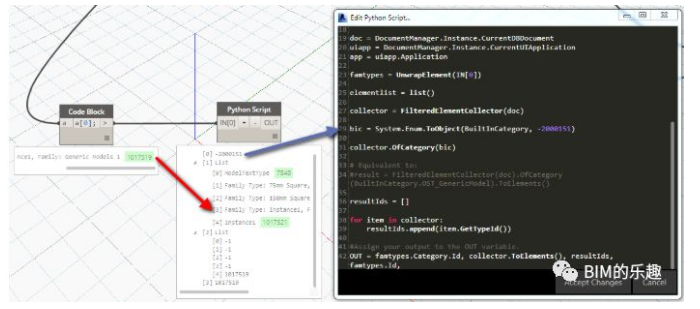

    要从“族类型”中选择所有元素，我们需要：

        查找“家庭类型”所属的类别ID

        选择该类别的所有元素[collector.OfCategory（bic）]

        寻找与家庭类型具有相同TypeId的元素

    doc=DocumentManager.Instance.CurrentDBDocument

    famtypes=UnwrapElement(IN[0])

    elementlist=list()

    forftinfamtypes:

    collector=FilteredElementCollector(doc)

    bic=System.Enum.ToObject(BuiltInCategory,ft.Category.Id.IntegerValue)

    collector.OfCategory(bic)

    foritemincollector.ToElements():

    ifitem.GetTypeId().IntegerValue==ft.Id.IntegerValue:

    elementlist.append(item)

    #elementlist.append(ftlist)

    OUT=elementlist
