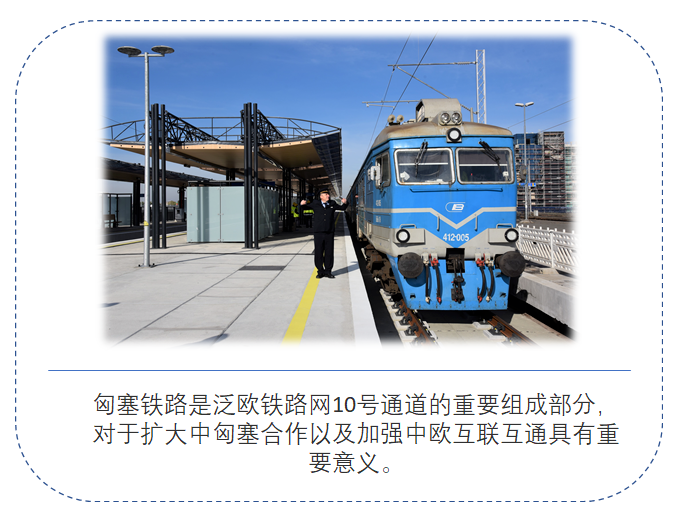

匈塞铁路中方承建贝·旧段为改造既有线并增建二线，形成双线电气化客货共线快速铁路工程，长度为34km，设有车站6座，停靠点3座。

    匈塞铁路贝-旧段作为“一带一路”沿线工程，工程使用欧洲标准，施工要求标准高、项目建设周期短、项目远在欧洲，工程技术人员少、管理沟通难、信息管理难，中铁建电气化局集团有限公司运用BIM技术主要解决以下关键问题：

    应用BIM技术，对施工过程进行仿真模拟，提前优化解决施工问题。节约时间成本，保障工程质量；

    搭建BIM管理平台，多方人员跨地域协同使用，国内国外协同办公，更好的发挥每个项目人员的作用；

    BIM管理平台充分考虑项目人员语言习惯，支持多语言系统切换浏览，搭建起两国工程人员的沟通“桥梁”；

    BIM管理平台将建设管理系统中的项目管理信息、文件存储、整合到云端，保障建设过程信息的安全性、可追溯性。

    施工仿真

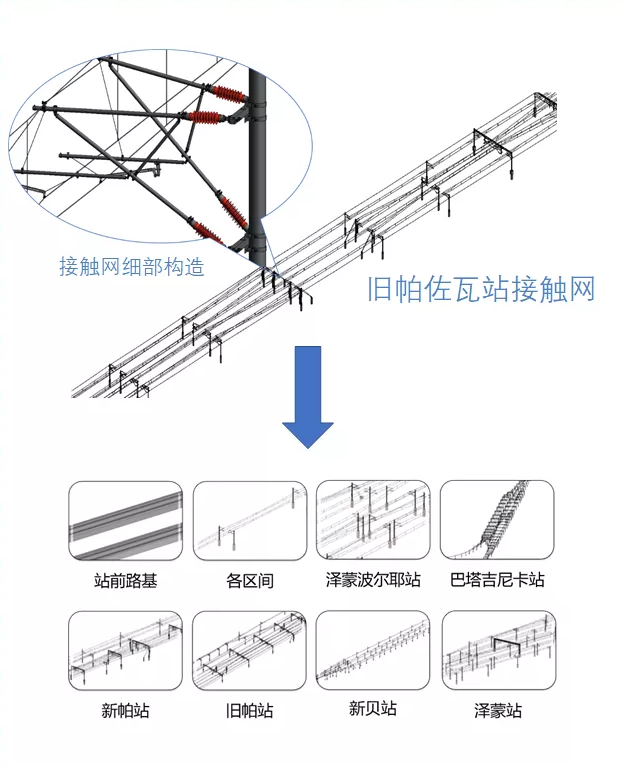

    接触网模型创建

    本项目接触网设施同时采用中方和塞方的安装形式，种类繁多，加上建设周期短，需要尽快创建接触网BIM模型以满足项目BIM实施的需求。运用锦申科技开发的接触网快速建模插件，快速、准确、高精度的创建、组装大体量接触网及站前模型，辅助现场人员施工，缩短项目时间成本。

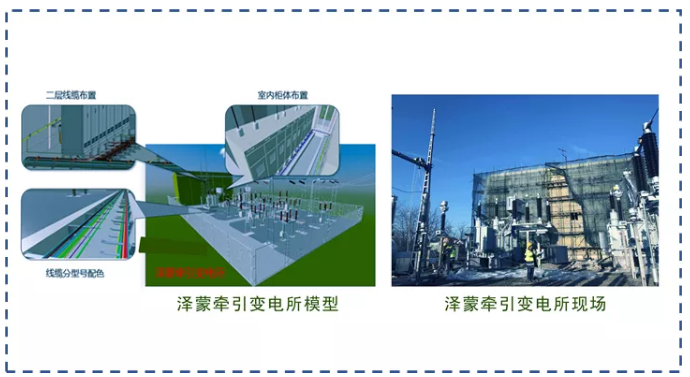

    变电模型创建

    项目建设环境复杂、电缆数量多，运用锦申科技开发的变电快速建模插件，合理排布线缆走向和层次完成变电模型创建，并根据命名规则，对每条线缆添加属性，现场施工人员参照模型施工，减少了施工问题的发生，提高了施工的效率。

    施工过程模拟及优化

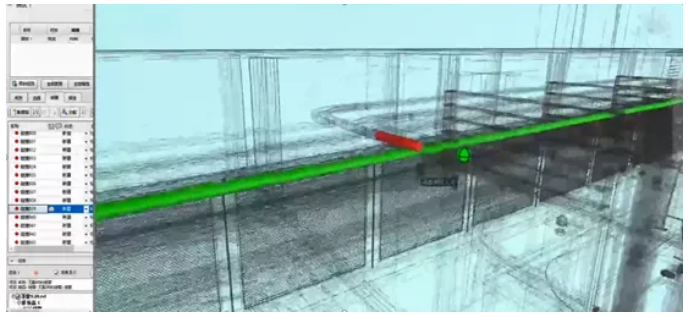

    基于BIM的碰撞检测、干涉检查

    由于匈塞铁路贝-旧段工程由中方和塞方分别负责不同专业，在管线排布以及设备安置时不可避免存在一定的空间冲突。通过BIM模型检查模型中各专业内、专业之间存在的三维碰撞，结合现场实际情况，优化模型，校验设计，最后反馈外方设计作出变更。

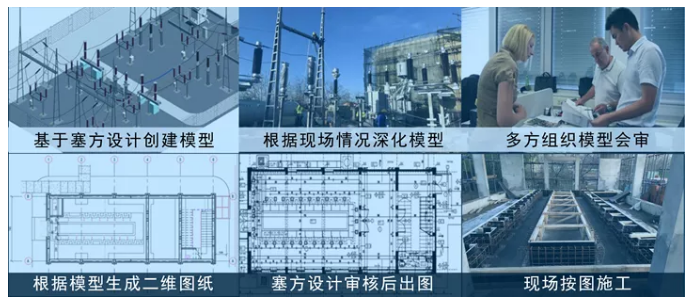

    基于BIM的深化出图

    首先根据塞方设计图纸创建三维模型，创建完成后现场考察施工环境进行模型深化，深化完成后组织多方进行模型会审，会审通过后基于模型生成二维图纸，塞方设计审核图纸后出变更图，现场按图施工。BIM深化出图结合现场实际，利用三维的形式模拟施工进行调整，经过层层审核后出图，减少现场施工中遇到的问题，提高工程建设效率。

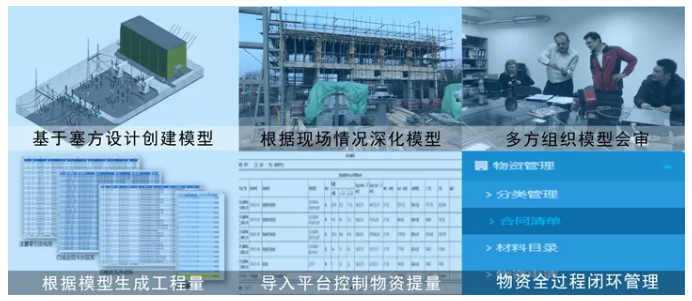

    基于BIM的工程量应用

    首先根据塞方设计图纸创建三维模型，创建完成后现场考察施工环境进行模型深化，深化完成后组织多方进行模型会审，BIM模型依据图纸按1:1的比例创建，审核通过后从模型中提取工程量表，表格导入BIM管理平台作为物资提量的参照，最后通过平台实现物资全过程闭环管理。BIM工程量材料规格清晰、数量准确，减小项目人员工作量，提高施工的精度。

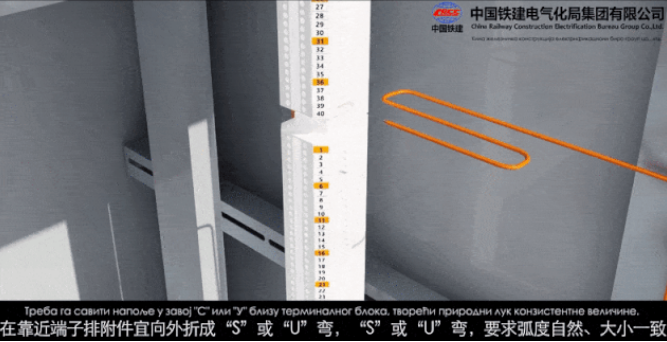

    基于BIM的施工方案模拟

    基于BIM模型结合项目施工方案和现场施工环境，制作施工工艺仿真视频，模拟现场施工，三维可视化展示施工方案，方便外方施工人员更好的理解中方施工技术，减少施工过程中的错误，提高施工的效率。

    中塞工程师共同审查基于BIM的施工工艺交底

    三维电子沙盘

    将模型轻量化处理后结合GIS形成平台三维电子沙盘，项目实施过程中更加便捷、快速的查看、操作三维模型，贴近现场环境，解决了中塞双方建设过程中的沟通困难问题，加快了项目实施的速度。

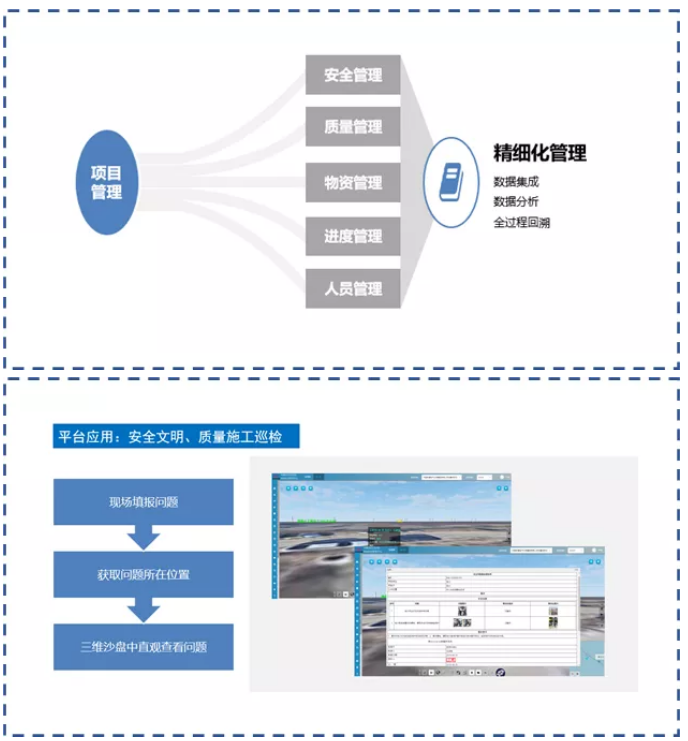

    精细化管理

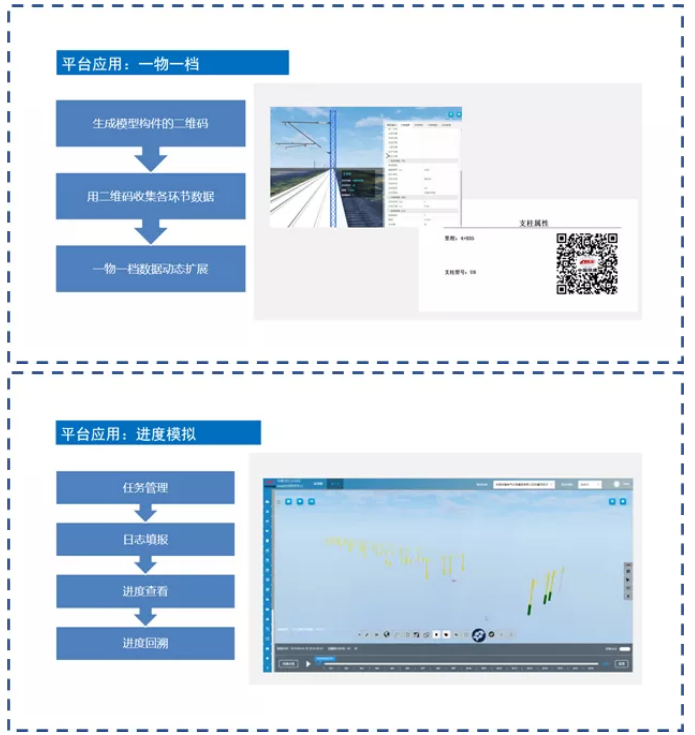

    平台量身定制项目安全、质量、物资、进度、人员等管理模块，结合三维电子沙盘，实现了安全质量问题在BIM+GIS一张图上的定位、数据集成；以二维码为信息入口，实现了一物一档数据的动态扩展；通过模型构件编码与WBS编码的关联，实现了日志驱动模型的进度形象化。项目管理模块和三维电子沙盘的结合，使得匈塞项目实施更加容易、沟通协调更加方便。

    管理驾驶舱

    平台管理驾驶舱将平台各业务模块数据进行汇总、分析、处理，以图表、三维的形式更加通俗易懂的表现项目实施的情况，以双语切换的形式打破了沟通的隔阂。

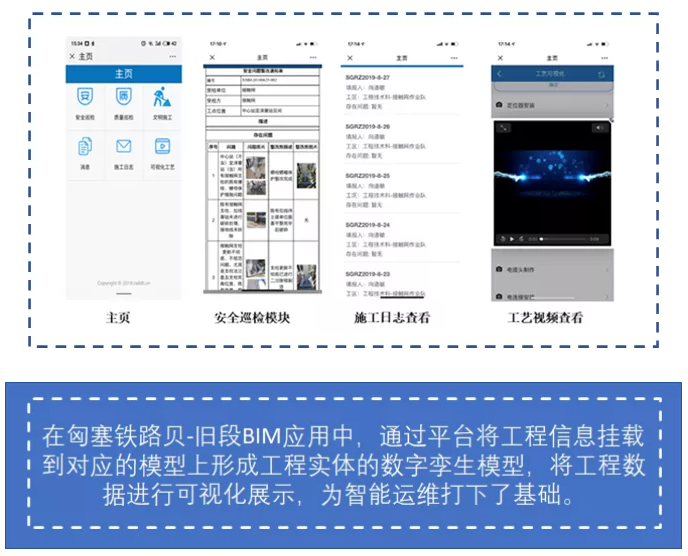

    手机微信端

    为了方便现场使用，平台考虑了移动端的便携性，将功能集成到微信，无须下载APP，降低了项目人员的学习成本，上手难度大大降低。通过这种方式，我们最大程度的降低了平台推行的阻力，为基于BIM的项目管理提供了稳定的数据支撑。
