1、BIM在电气设计中的主要流程

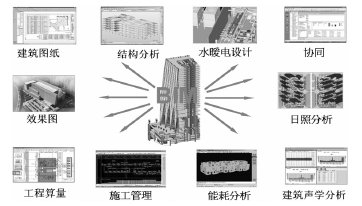

该技术在建筑电气设计中的应用主要涉及到以下流程：首先，应进行全面分析。在设计过程中，需要全面、系统的分析电气设计，并且要做好建筑整体结构、相关性能的兼顾，不仅要关注电气方面的设计，还要重视建筑各部分的协调性：其次，要注重多专业协同。BIM是基于计算机技术的一种新型模型构建技术，其自身具有较为显著的信息共享性，该技术不仅在某种程度上突破了传统技术的弊端，引导更多专业、人员一同参与其中，及时发现、解决设计中存在的各类问题，在有效防止设计内容出现重复性问题的同时，也能够进一步完善设计方案；再者，要进行高纬度的电气设计，运用BIM技术来完成电气设计，不仅可以机一部提升设计效率，尽快的完成3D设计图，同时，还应对运用参数化设计对相关电气设计内容进行及时更新，这样既方便图纸明细的生成，也可以将相关数据及时提供给电气施工人员，进一步提升施工质量"。图1是BIM在建筑电气工程中的应用示意图。

2、针对具体情况，建立电气族库

与传统设计模式不同，BIM是建立于数字化数据库的一种新型模式，作为设计的关键环节，电气族库对设计方案有着至关重要的影响。因此，对于电气族库的构建，相关设计者应对具体情况进行综合考虑，充分确定上下游的实际数据需求，结合电气专业的相关流程，充分明确该族库的特点，而且还对该族库涉及到的相应标准，以及三维模型外观的编制等一系列内容，做出科学处理，准确掌握通用尺寸与形象。另外，由于不同种类产品的型号与规格等方面都各不相同，所以，在进行电气设计过程中，在认识到电气族库重要性的基础上，还应遵循合理性原则，根据相关设计目标，建立其与之相适应的电气族库，而通过建立该族库不仅可以进一步提升设计效率，也能够为后期工作的开展奠定良好基础。

3、运用相关软件，做好电气设计

在实际设计中，通常都将Revit MEP与BIM技术科学整合在一起来完成电气火灾自动报警器，以及防雷接地保护系统的设计。该软件可以根据人类的思维模式开展各项工作的一种智能工具，而通过与BIM技术的科学整合，在尽可能减少设计错误的同时，也有助于增强设计方案的有效性，从而全面凸显出电气设计的重难点内容，为后续施工提供有力帮助，并将相关设计工作和具体施工整合在一起，然后再通过电气库向Revit MEP软件，按照标准流程输入相应的族，配合设计者完成平面设计。但是，由于该软件在具体应用中缺乏一定的专业性，在实际制图中仍存诸多不足，所以，设计师应采用CAD专业软件了来合理的调整电气设计，做出科学布局，进而将其与电气线路进行可续连接，并制定出立体化电气设计方案，为相关施工人员提供更加直观、详细的指导，确保各项施工工序的高效落实。

4、完善施工程序，提升施工效率与质量

一般情况下，建筑电气使用的电缆桥架、穿线管等都要实行标准的参数化处理，在具体设计中，在实际设计中，设计者主要是运用相应软件和参数，到族库中做出科学对比，从而绘制出科学、合理的电气线路、设备图，而由于导线本质上属于螺丝系统族，应给予充分关注的是，往往无法体现于3D制图中，这点应给予足够关注。

对此，为了将设计图更全面的展示出来，对于导线布线形式的展示可以通过连接线管，或者是电缆桥架的方式来实现另外，作为电气设计的重要核心，设计师对建筑各方面的了解、熟悉程度对设计的合理性有着直接影响，因此，在设计准备阶段，设计师应深入、全面的了解电缆桥架相关连接架的尺寸、形式，从而为重视电气设计提供重要的帮助与支持，在有效减少设计问题的同时，增强电气平面设计的精准性。由于建筑电气施工具有较强的复杂性，对其平面设计方案具有很强的依赖性，在实际设计中，应对灯具型号，以及导线数量等内容做出明确标识，并制成标记族，帮助相关施工人员对各施工环节应关注的重点进行全面、准确的分析。另外，BIM技术的应用会对工作量造成一定影响，将工作重点逐渐转移到选择、优化方面，在此背景下，虽然会在一定程度上增加设计工作量，但同时也有助于降低施工难度，进一步提升施工效率与质量。

5、增强测量精度，防止管线碰撞

在电气设计完成后，为了避免由于管线碰撞而给施工带来不变，应对管线碰撞做出严格的检测主要可从以下方面着手一是，利用BIM技术来对比给排水管道的设计，及时准确的掌握碰撞部位，并通过协调各专业、有效避让来对其管线设计做出科学调整与优化，在达到设计需求的同时，消除碰撞产生的不良影响；二是，现代结构梁电气之路通常使用的都是版内暗敷设的模式，大幅度的增加了管线、结构梁的碰撞机率，对此，应采用相关软件来检测相关碰撞，有效避开可能发生冲突的位置，从而进一步提升建筑电气设计的科学、合理性。
