    Dynamo设计的初衷是向Revit提供可视化编程的功能，帮助用户更快更便捷地创建和利用模型，所以Dynamo的节点库中专门有一个Revit操作节点的分区，那么里面就包含了一系列用于选择、创建、编辑、查询Revit图元的节点。今天就聊一聊与获取Revit图元相关的操作节点。

    Revit中的模型层次

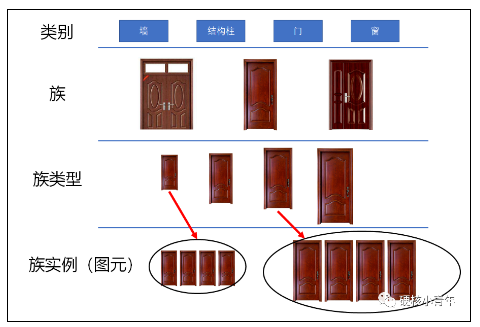

    首先在学习Revit相关节点之前，我们需要对Revit模型结构有个系统的了解。那么Revit模型有四个层次，分别为类别、族、族类型和族实例。我这边绘制了一个简图来帮助大家去理解不同层次的内容，那么类别就是模型的最高层级啦，它可以是墙、结构柱、门、窗等等，我就不一一列举了啊。

    那么类别的下一级就是族，我们以门为例，假如类别是门的话，那么族就可以是双开门、单开门以及子母门等等，它是对类别的种类进行划分。

    接着是族类型，那么以单开门为例，它就可以是1?1米的单开门、2?2米的单开门、3?3米的单开门等等，那么它是根据尺寸、规格等参数进行的分组。

    最后是族实例，它就是我们看到的Revit图元，每个族类型可以有很多个族实例，比如说一栋楼里面有4个1?1米的单开门和4个3?3米的单开门，这些都是一个一个的族实例。

    图元的拾取

    了解了Revit软件的模型结构之后呢，我们接下来进入节点的讲解，根据模型结构的不同，可以分为不同的获取方式。

    1、按类别获取

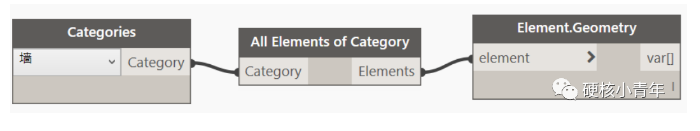

    我们找到Categories这个节点，比如我们想获取Revit中所有的墙，那么我们就通过下拉框找到墙类别，然后通过AllElementsofCategory这个节点找到所有的墙图元，这些图元获取到之后我们需要使用Element.Geometry节点将他们转化成可以在Dynamo中显示的几何形体并对其进行操作。

    2、按族获取

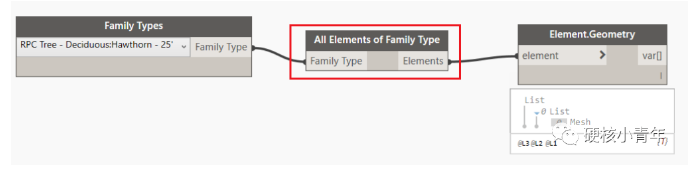

    接着是通过族来获取图元，我们调出FamilyTypes节点，比如我们想找到关于某个特定族的所有图元，那么需要在节点中选择到这个族，然后使用AllElementsofFamilyType来获取结果，最后同样利用Element.Geometry节点得到几何形体。

    3、按族类型获取

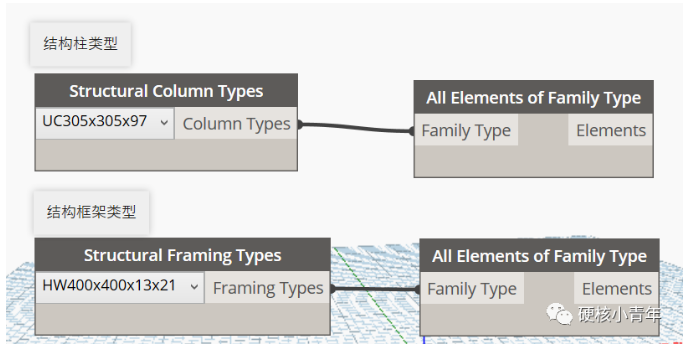

    通过族类型来获取Revit的图元时，我们首先需要确认所要查找的图元的类别，比如以结构柱为例，要获取结构柱的某个族类型的所有图元，那就需要StructuralColumnTypes这个节点，在他的下拉框中选择对应的族类型。然后仍然是使用AllElementsofFamilyType节点来获取相应的图元。

    4、按族实例获取

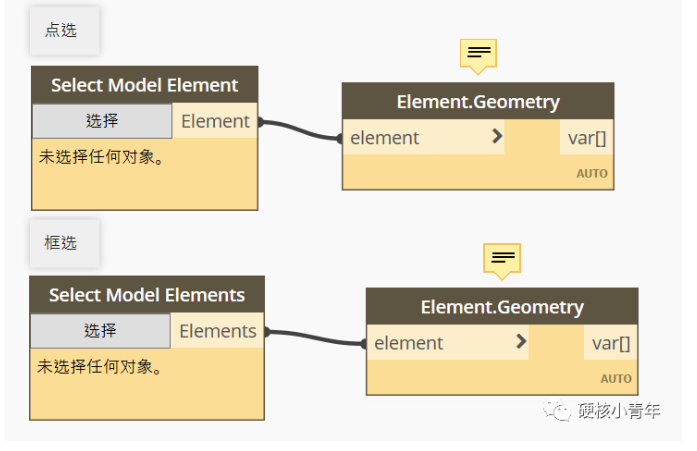

    最后是直接在Revit模型界面中点选或框选族实例来完成模型获取，这种方法就简单粗暴了，优点很明显，可以选择到特定的、多种类型的实例。
