BIM（BuildingInformationModeling），即建筑信息模型，基于三维可视化的数字模型，对项目的设计，施工，运营等环节进行协同管理的过程。建筑信息模型，其中信息是BIM应用的核心。提到信息，大家可能会想到，有了BIM模型，我们选中模型中的任何一个构件，可以看到它的尺寸，大小，工程量，价格等信息，今天我们简单探讨下关于BIM模型工程量的问题。比如，Revit模型是否可以出工程量，Revit模型出具的工程量与广联达GQI软件的工程量区别是什么，数据在不同软件之间传递共享是否有丢失的情况等。

    今天小编以###地库项目为例，分析下Revit模型倒入广联达GQI软件后的工程量与GQI模型算量的区别。

    1、项目简介

    ###地库项目位于河南省郑州市，主体为框架结构，总建筑面积42745.03㎡，地下建筑面积42187.56㎡，其中车库建筑面积33027.55㎡，主楼地下室建筑面积9160.01㎡，地上建筑面积557.47㎡。

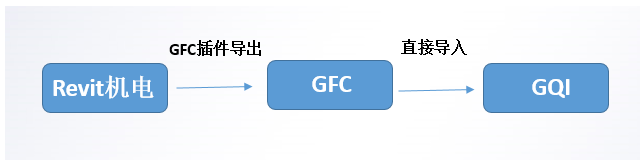

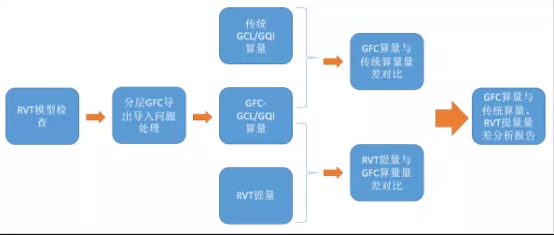

    2、项目验证流程

    3、软件准备

    1、BIM建模软件：AutoDeskRevit2016

    2、中间转换插件：广联达Revit2GfcforGQI_2.1.0.2（现在有最新的版本，大家可以在广联达官网下载）

    3、广联达算量软件GQI2015Plus

    4、项目实施步骤

    项目实施环节主要包含2个环节：

    第一部分：Revit导出到GFC

    第二部分：GFC导出到GQI

    4.1Revit导出到GFC

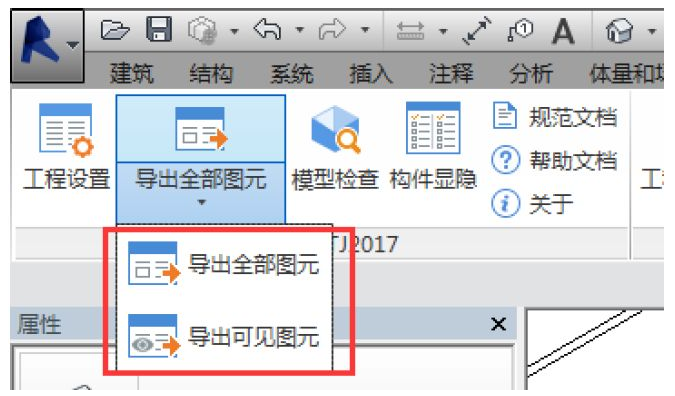

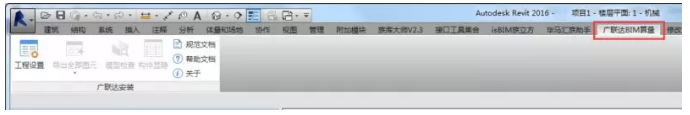

    GFC插件功能界面

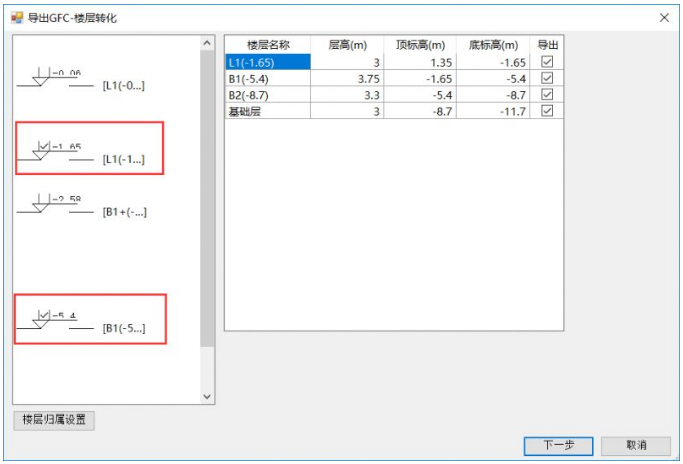

    4.1.1工程设置---楼层转换

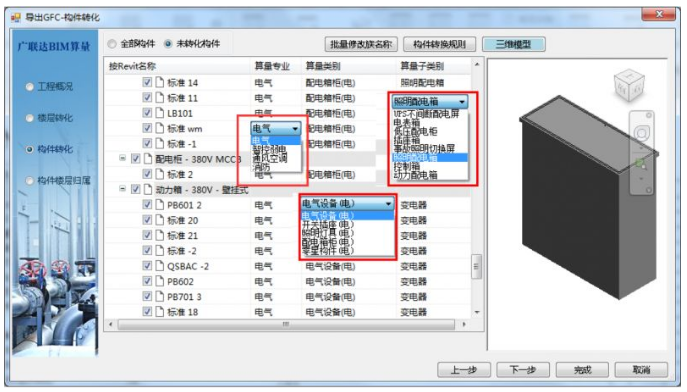

    4.1.2构件转换

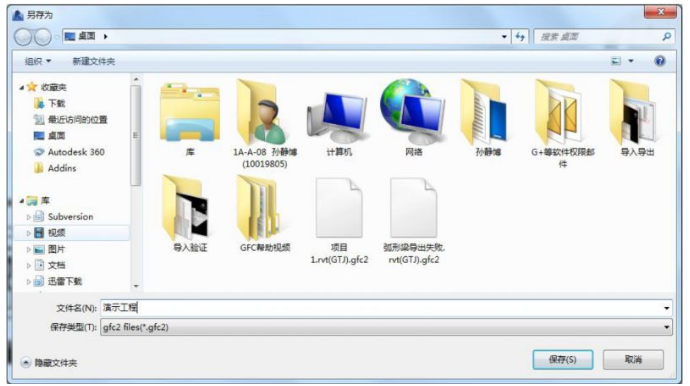

    4.1.3模型图元导出，导出后缀为GFC2的中间文件

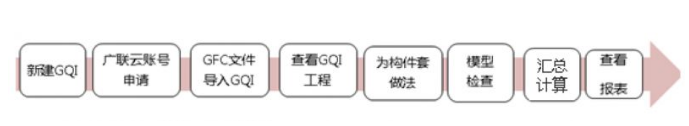

    4.2GFC导出到GQI

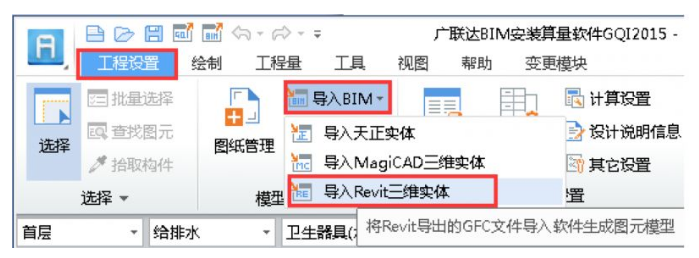

    4.2.1新建GQI文件，导入Revit三维实体（即上一环节导出的GFC2文件）

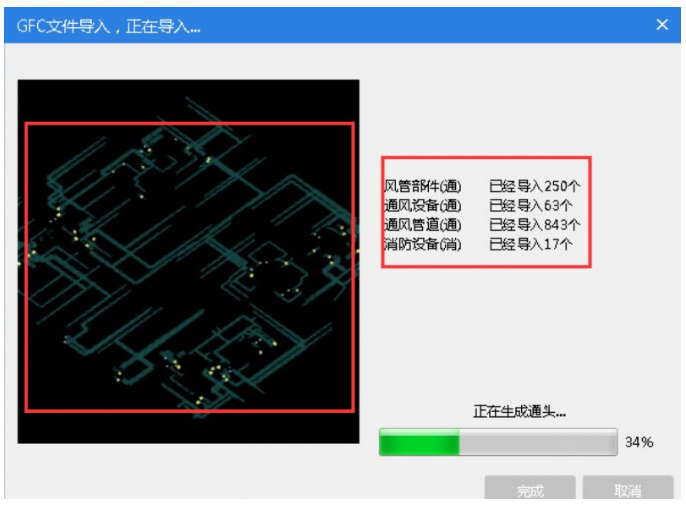

    4.2.2GFC文件导入GQI

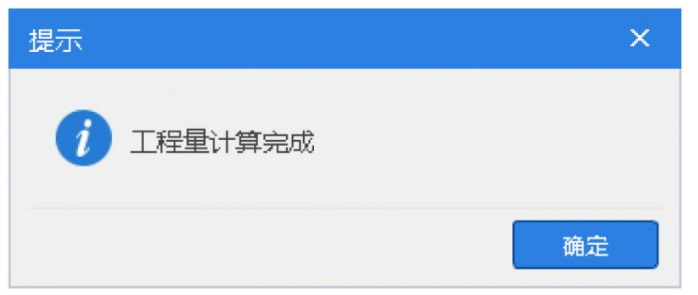

    4.2.3模型检查及汇总计算

    5、地库项目数据对比结果

    （因涉及项目数据安全问题，只截取地库项目部分数据，如需验证，可以自己单位的实际项目进行验证，如有问题，欢迎与小编一起交流。）

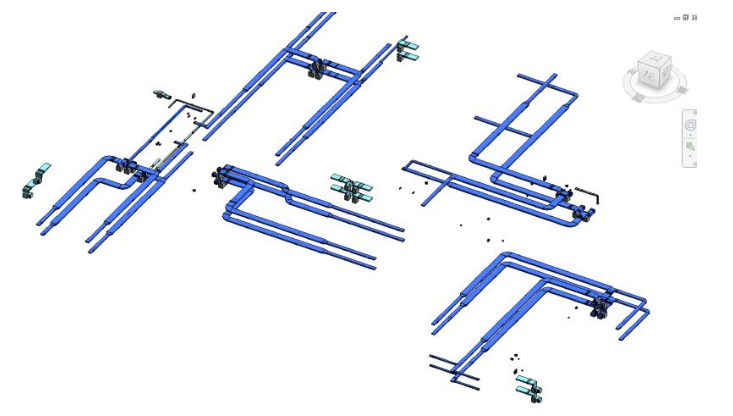

    地库项目通风专业Revit模型

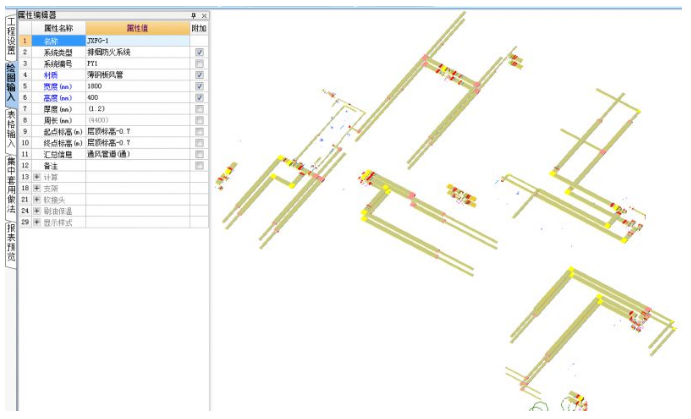

    地库项目通风专业广联达GQI模型

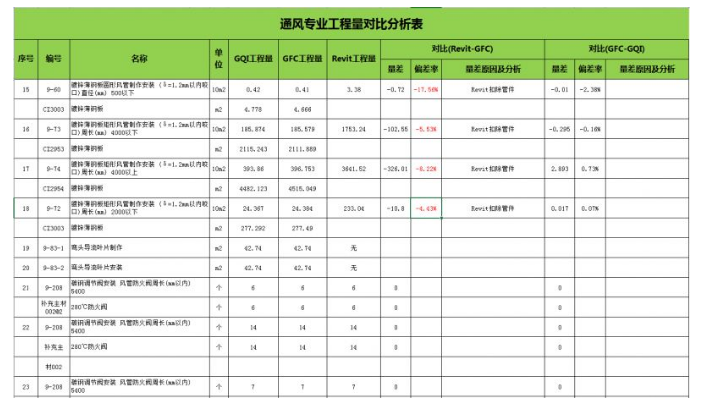

    地库项目通风专业工程量对比分析表

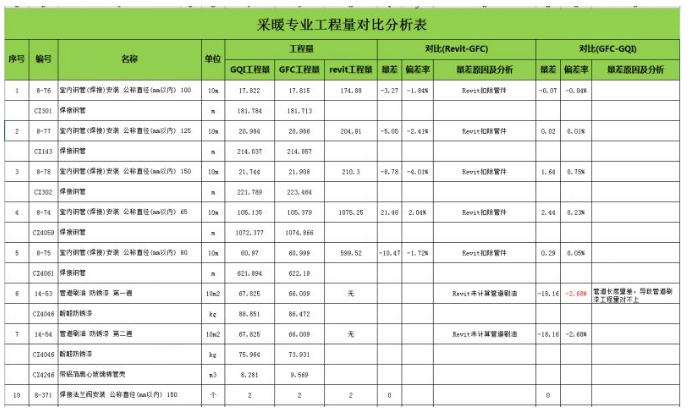

    地库项目采暖专业工程量对比分析表

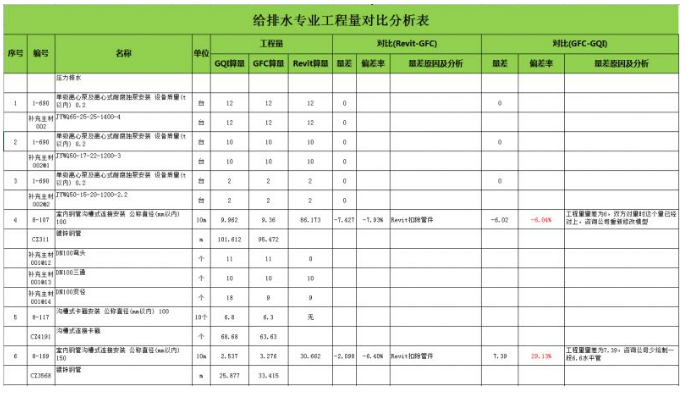

    地库项目给排水专业工程量对比分析表

    6、结论

    通过对Revit模型、GFC导出的工程量及广联达GQI的工程量这三个工程量进行横向对比之后，得出如下初步结论，供大家参考：

    1、目前，Revit模型出具预算工程量暂时以暖通，给排水为主，暂时不涉及电气专业。

    2、Revit建模时一定要保证机电各系统及构件命名的规范性，这样可以保证工程量的准确性。详细要求可以参考广联达机电BIM建模规范。

    3、暖通专业及给排水专业管道，设备，阀门附件等，通过Revit模型导出，进入到广联达GQI软件进行算量，误差可控制在1%以内。（BIM模型精细度控制好的话，工程量0误差也是完全没有问题的。）

    4、管道保温、管道刷油防腐、管道支吊、设备支吊等，建议在广联达GQI软件或手算处理，不建议通过GFC进行转换算量。
