一、在照明设计当中的应用

在建筑电气照明设计工作中，BIM技术将依据具体电气照明数据构建相应的BIM模型，做好设计图纸的修改工作，保证设计效果能够以更直观的三维的形式展现出来。设计人员根据展现的三维效果分析发现设计中存在的不合理，然后及时地进行修改和调整，从而为建筑提供更优良的照明系统。

二、优化建筑电力整体的设计流程，增加电气设计的精准性

BIM技术中的共享功能就能使各个设计部门之间的数据和信息及时地共享，让这些设计人员都参与到建筑电气的总设计当中，方便了技术人员间的交流与合作，避免了设计失误情况的发生。而且BIM技术的应用优化了建筑电气设计的整体流程，增加了电气设计方案的精确性和科学性，防止管线相互接触等问题的发生，提高电气设计的精确性。使设计人员及时发现设计方案中存在的纰漏，设计人员根据三维模拟效果对设计方案进行改进，降低了施工风险，保证了施工能够在规定时间内完成，使建筑的电气系统得到很好的建设。

三、利用BIM技术进行碰撞检查

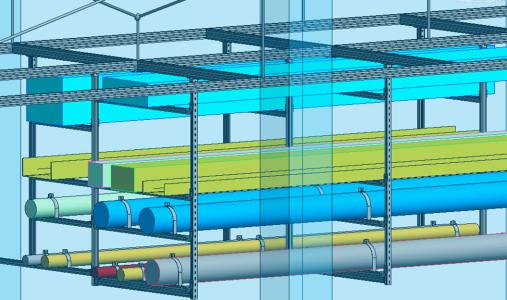

电气施工中为了达到合理布置管线的目的，利用BIM技术可以对设计人员做出的设计方案进行碰撞检查。可以通过对多专业的碰撞检查自动发现管线冲突、显示冲突位置并及时调整，同一个模型内的碰撞检查可以通过Revit软件自身所带此功能进行，不同模型的碰撞检查也可以采用专门的BIM模型综合碰撞检查软件来进行，比如Navisworks软件。

根据管线综合调整原则制定碰撞检测方案，一般以如下流程实施：一各专业技术人员按碰撞检测方案要求检测单专业的碰撞，出具单专业碰撞检测报告。二组织各专业技术员进行BIM管综优化协调，对合并模型进行多专业碰撞检测，优化设计、净高分析等做二次调整。三是输出管线综合平面图、剖面图、三维大样图、单专业安装定位平面图用以指导安装工作。通过碰撞检查分析建筑电气施工中存在的问题，并提出可行的解决方案，再结合BIM技术的可视化对施工管理人员及施工人员进行施工过程与方法模拟现场三维交底，加快施工速度，提高现场工作效率。.
