1、设计成果可视化

传统的建筑给排水设计主要是基于CAD软件，绘制出二维设计图样，设计成果不立体、不直观。采用BIM技术建立三维的建筑给排水设计模型，实现了设计成果可视化，方便多方沟通交流。BIM技术可实现设计的整体布局，使设计在各专业之间协调进行，及时规避或修改出现的问题，能有效解决传统设计中存在的管线交叉冲突现象，减少了设计资源的浪费，提高了设计质量。

2、设计过程协同化

协同设计是指将给排水管线、暖通管线、电气管线等多个设计环节的专业设计人员汇集在一起，对各专业的设计进行协调统一，以减少不同专业人员之间由于信息不匹配、沟通不顺畅等情况产生的设计中的错、缺、撞、漏、挤等问题，最大程度实现各专业管线布设综合优化。传统的CAD绘图设计软件，是无法实现这一协同设计任务的。

3、设计信息参数化

BIM技术能够实现建筑信息模型设计参数化，在REVIT软件中对任意设计模型进行参数修改时，系统可自动搜索该参数涉及的不同位置并进行改动，包括三维视图、平面设计、材料信息等均作对应调整，并逐一修改，相关连带信息自动更新。设计人员可以随时修改和完善设计模型参数，数据库的信息也同时更新，解决了传统CAD设计中修改繁琐、工作量大的弊端，提高了设计工作效率。

4、BIM的简易型

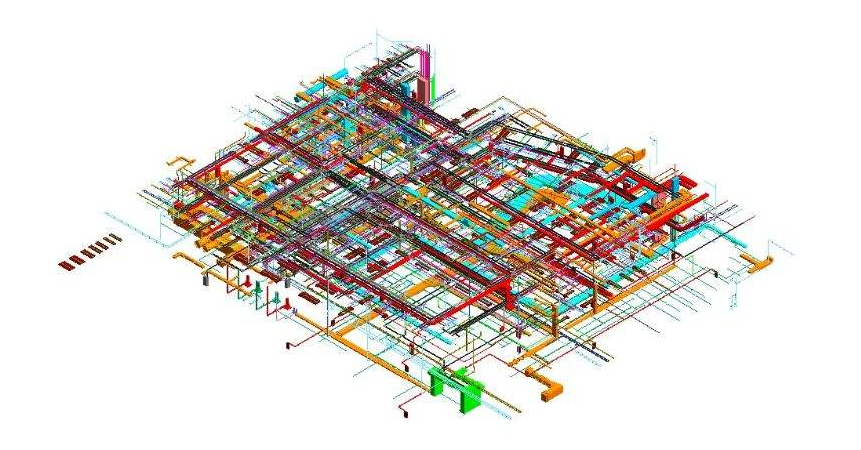

一般在利用BIM软件时，首先确定好标高，排布好整个系统的轴网，确定剖面图及楼层的分布。设计师将CAD链接导人REVIT，对齐原点，在CAD的底图上利用系统里管道和卫浴绘图工具，绘制基本管道。对于特殊的接头可采取预先编辑并加载到族的方法方便后续设计使用。同时设计趋于简易化，方便建立多个设计方案进行对比降低设计成本。BIM引人到给排水设计后设计师方便把控全局系统。从三维层面观看，模拟管道路线同时进行管线综合碰撞检查，提前检查出不同专业之间的碰撞的问题。

使用BIM工具，可以更准确的估算各项性能和造价情况。
