（一）协同设计

通常情况下，简单的设计内容都是采用CAD平台实现的，但是CAD平台终究是一个绘图工具，不能够加载一些系统性的数据形式，而对于给排水工程设计来说，它包含的内容是很多的，不仅需要对电气电荷计算同时还需要对建筑的结构荷载计算，所以CAD平台难以满足要求，而通过BIM技术的应用，能实现协同设计，主要是在系统中能够将所有的数据结合，使其能够在模型中体现，例如，能够直观的修改水泵的尺寸、规格等等同时还可以让其他专业进行随时检查，在设计过程中，若进行水泵参数的修改后，那么电气专业的符号也会随之改变，这样各个专业的工作都能够按照建筑形象模型进行设计，该方式能够简化工作量，提高工作的协同性。

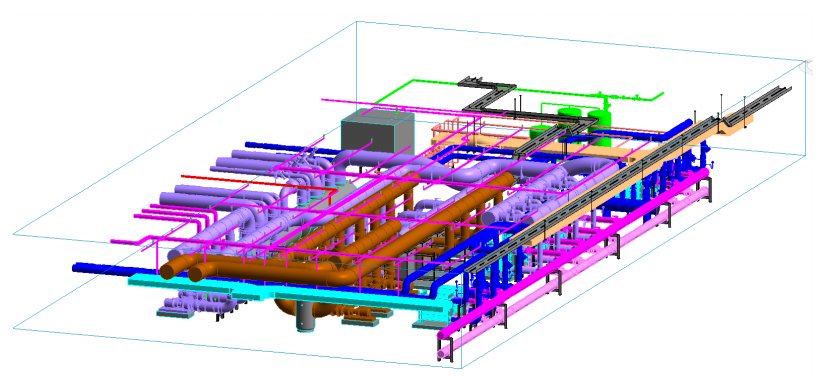

（二）给排水管道的碰撞分析

碰撞分析是整个工作流程最核心的部分。在安排管线预留洞口的位置时，此处有结构设计的构件妨碍预留孔洞的布置。

BIM技术以“层”为单元将涉及给排水专业的集合为一单元，在revit软件中导出Navisworks模型。Navisworks的碰撞报告包括有碰撞位置的图片，项目1D和坐标，比较直观方便，而且修改后便于二次检查。Navisworks与revit共同操作，可减少各种错漏碰缺。当错误ID排查出来时，点中其中一个冲突构件进行修改。修改的原则是大管、主干管为主，小管、分支管其次。同时小工程量让大工程量。重复多次检查整合，进行优化设计保证无碰撞冲突。所有优化完成后，生成优化方案，合理减少使用空间，最大限度提升了室内净高。快速准确提取给排水管线工程量，细度达到阀门级别，可根据设计变更动态更新。

（三）参数化设计

针对给排水工程实际来说，在传统的水力计算中很多设计人员都是在Excel或其他软件采用公式进行编制与计算的，但是通过BIM技术的应用后，能够在模型中直接将相关设备与卫生器具的数据计算，同时还能够进行直接修改，例如，在某一处信息修改后，后面的相关参数也会随着修改数据的变化而变动，因1此，在设计时当只需要将设定好后的管道摩阻等特性参数设置，那么在修改管径尺寸大小上可以通过软件直接调整出来，大大的减少了计算步骤。

（四）给排水设计的独立性

在设计建筑时，通常以楼层为基本单位，但建筑管网会穿插于各层楼面中。利用BIM的独立性，直观观察建筑主体情况，将管网设计自成一个系统。不会发生因上层楼面进行修改，下层管网发生漏水现象。在此设计系统中可自行增添族中的对象，方便后续设计。另外可划区域记录管道的数量尺寸及造价，方便工作人员施工。

（五）安装模拟

建筑给排水设计其主要目的在于能够在施工过程中给出有效指导方案，而在给排水工程施工是，由于经常会遇到一些情况非常复杂的区域，例如：在吊顶区进行施工时，由于工种之间存在的差异性，使得空间过挤，这种情况就会出现很多不必要的资源浪费情况，同时还会影响到整体工程的施工进度。而通过BIM技术的应用能在三维设计中间降工期的概念引人，同时还能够将合理的安装进度表设计出来并且能够直观的模拟安装施工，同时可以全面的验证安装的内容是否合理。工种之间的配合是是否存在问题等等，减少人为设计失误出现施工变更的情况，大大的提高了施工效率。

（六）工程量设计

在建筑给排水工程施工之前是要做好工程预算工作的，传统的工程预算方式其耗费时间长，效率低下，如果设计图纸有所变化的话，预算工作还需要重新进行。现如今的BIM技术将各种信息数据保存在计算机中，当图纸有所变化时其预算也随之变化，大大提高了工程预算工作的效率。
