    大家好，今天小编再给大家讲一个体量的建筑模型，这也是我们考前给大家讲的最后一个体量的题了，体量是我们BIM等级考试每一期都会遇到的题，但是一级考的也都不会太难，今天我们要讲的这个体量也是一个类似与融合的建筑体量，但是的确有难度我们还是先看看这个模型吧！

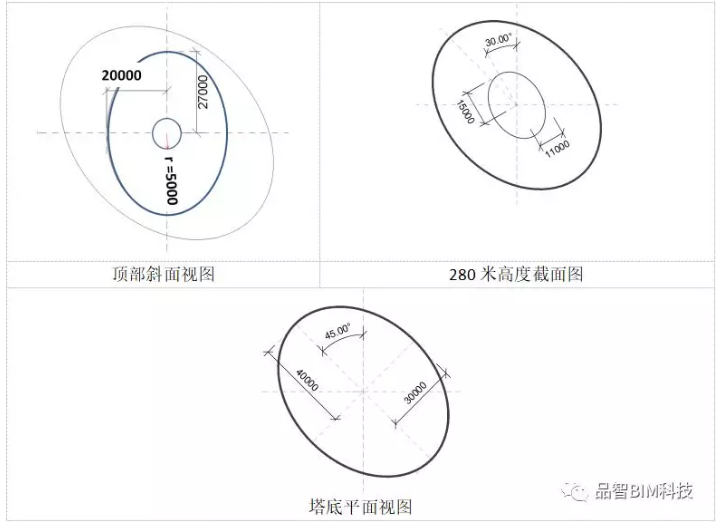

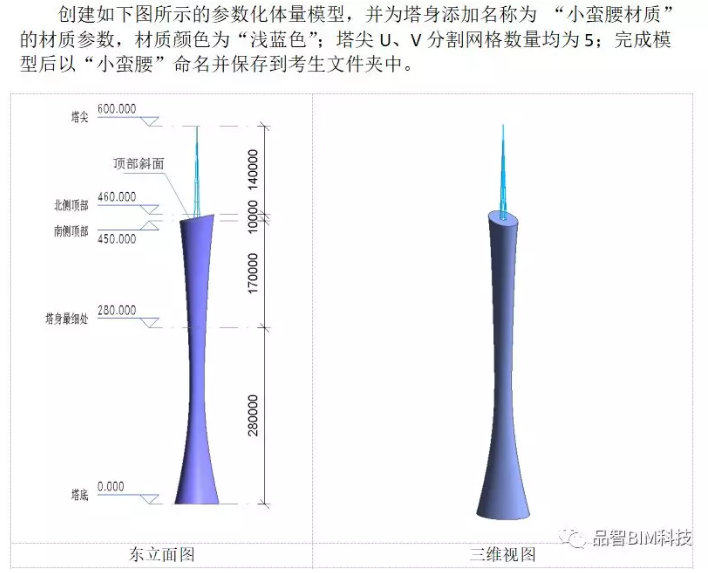

    就是这样一个模型，从底部到顶部截面变换了三次，建筑高度460m，塔尖高140m,总高度600m，就这样一个体量我们应该怎么做呢？

    这个我们还是定义概念体量，还是先来按照图定义一下标高吧，标高定义完成后分别在底部、280米处、顶部绘制对应截面，看图吧。

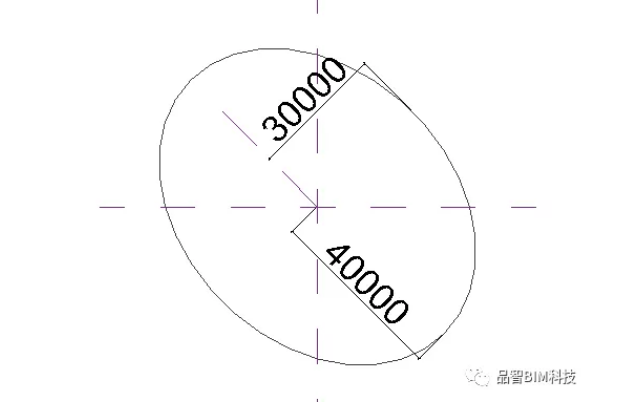

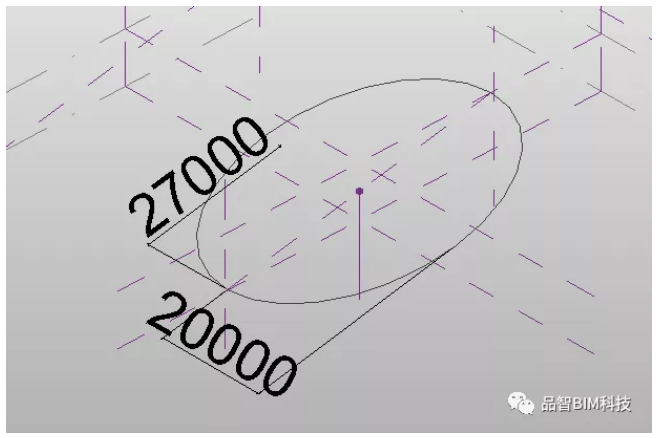

    底部，长轴与垂直的参照平面夹角是45°。

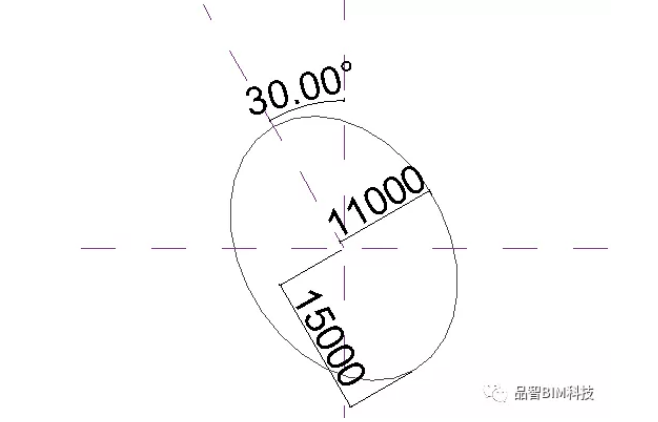

    280米处截面，长轴与垂直的参照平面夹角是30°。

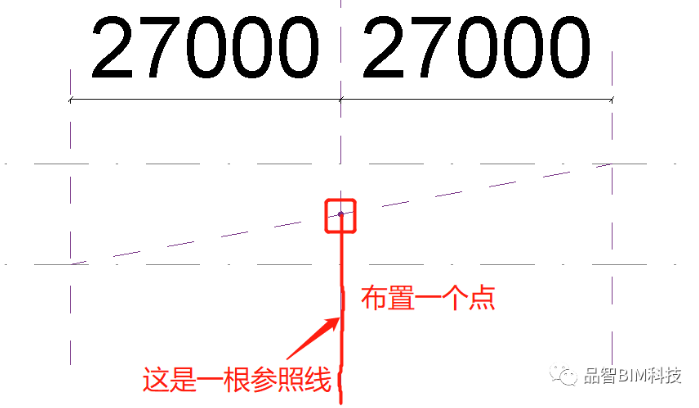

    顶部斜截面，先绘制参照平面确定斜截面，设置拾取下图中斜的那个工作平面。

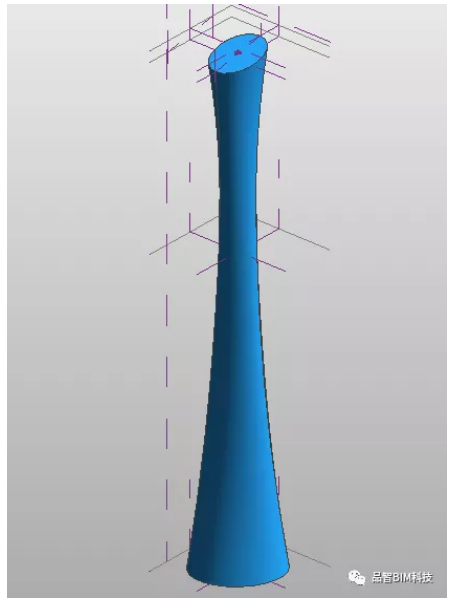

    上边我们已经将三个标高上的截面创建完了，接下来只需要将三个截面选中创建实心型状，小蛮腰就创建好了。

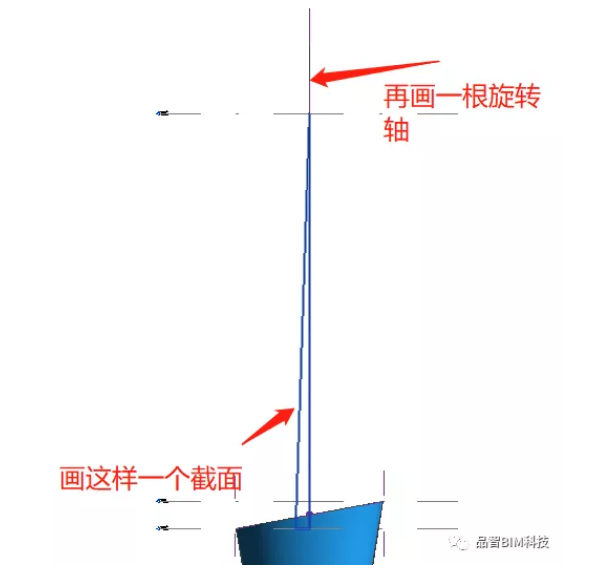

    绘制塔尖

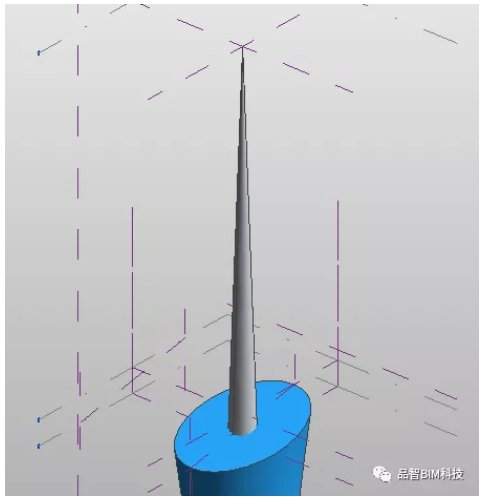

    创建实心形状

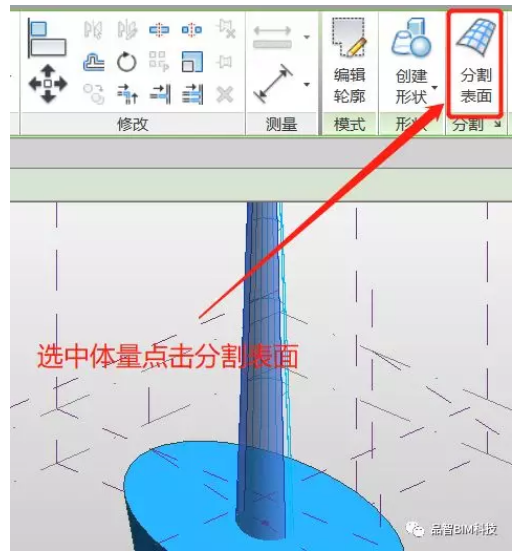

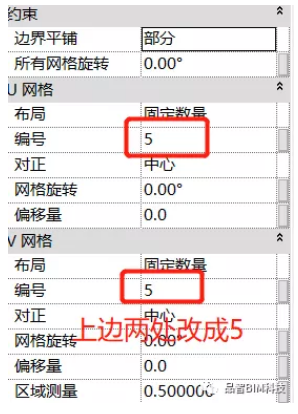

    最后划分网格

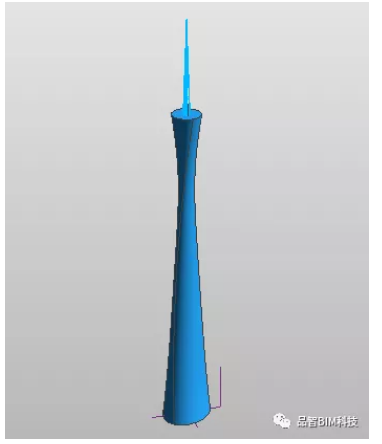

    完成

    这个小蛮腰的体量就讲完了，加上前面给大家讲的体量，我们基本上一级涉及的体量的功能就个给大家都介绍了，希望对大家有所帮助。
