    大家好！今天我们一起来看看一级建筑的第二题，纪念碑建模，这个题的重点就是咱们考族里边的拉伸、融合、放样，无非就是稍微复杂了那么一点点。

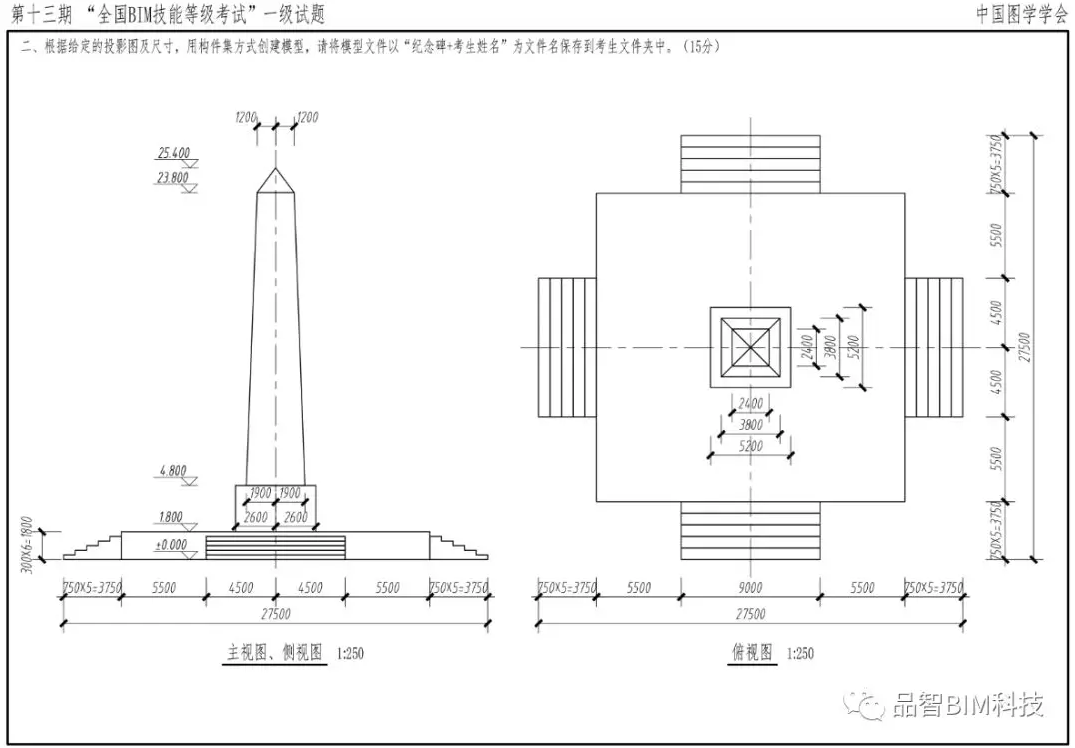

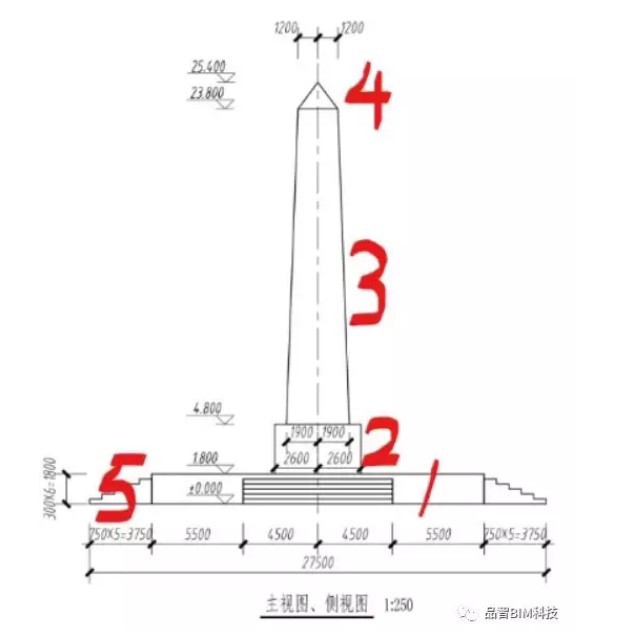

    下面我们来看看这个纪念碑具体是怎么建模的，首先咱们还是先要进行模型分解，如下图：

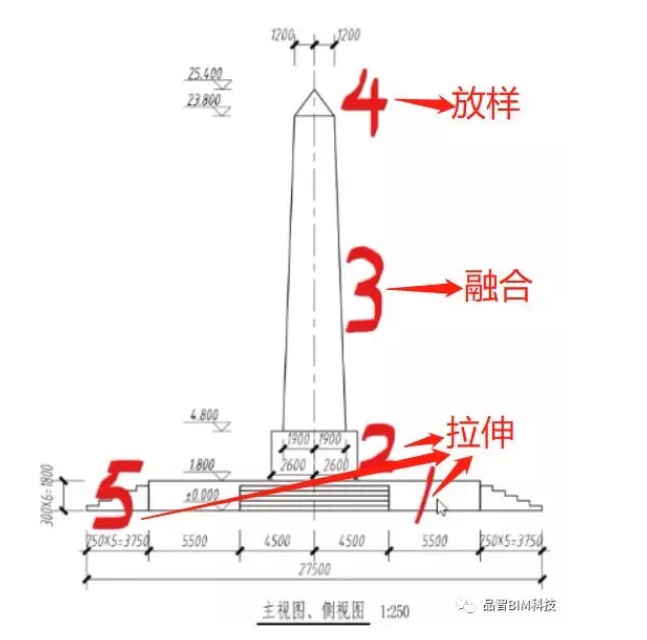

    按照1、2、3、4、5将模型拆分，一个一个的绘制纪念碑模型，建模之前呢我们还要将每一块儿对应的功能明确，如下图：

    1、2、5我们使用拉伸功能创建，3用融合、4用放样。这样明确了功能后我们做这个模型就很简单了。

    下面我们一起来建模吧！

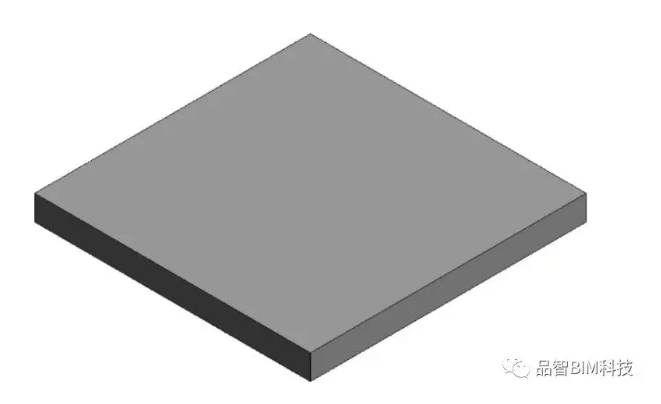

    新建一个公制常规模型的族，选择拉伸命令绘制“1”尺寸20000*20000*1800的模型。

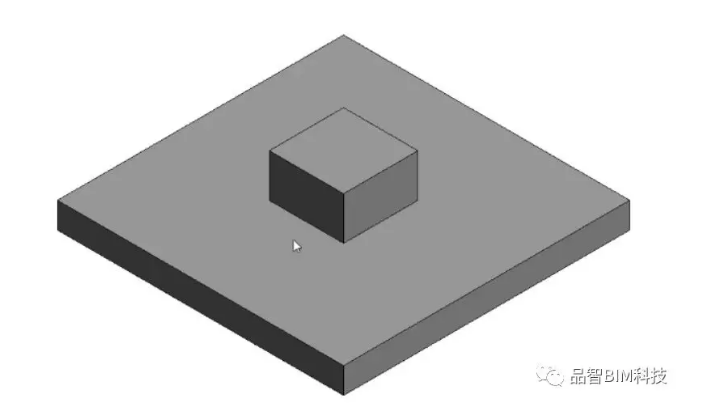

    拾取模型“1”顶面为工作平面，选择拉伸命令绘制模型“2”5200*5200*3000的模型。

    软件切换到立面绘制工作平面。

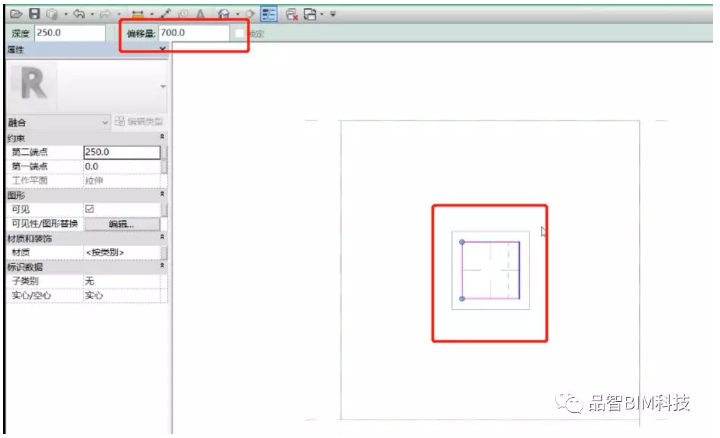

    拾取“2”顶面为工作平面，选择融合绘制底部轮廓，选择拾取线命令设置偏移量为700，拾取模型“2”边线，完成

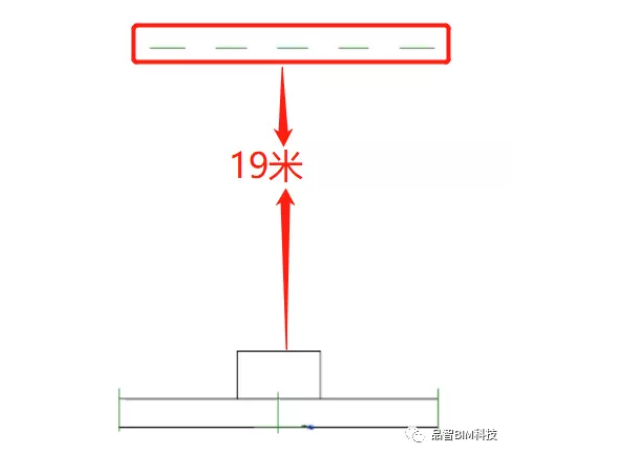

    选择编辑顶部按钮，切换至立边选择上边定义的参照平面（19000处的参照平面）为工作平面，选择拾取线命令设置偏移值为“700”绘制顶部轮廓。

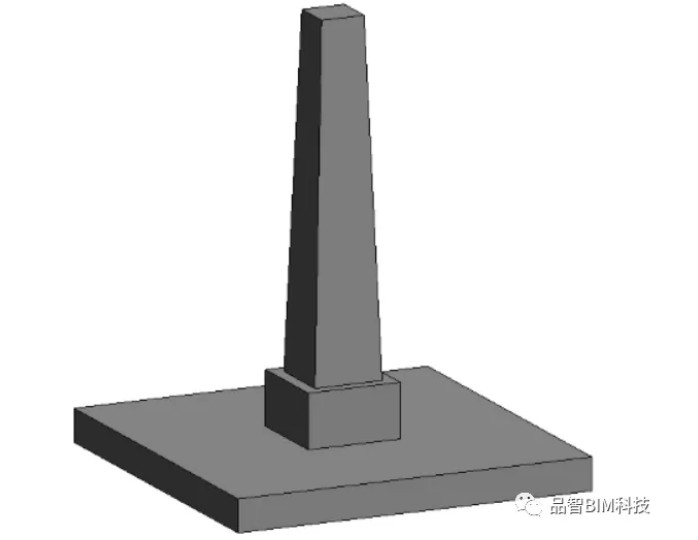

    完成后模型如下图

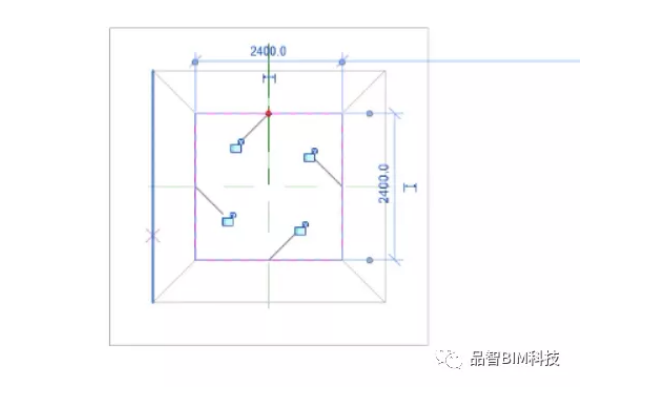

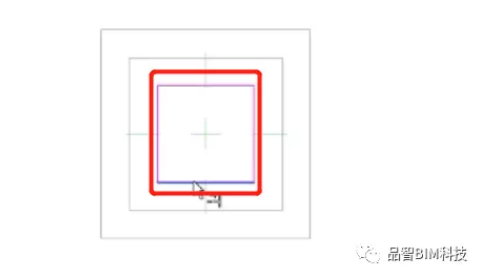

    绘制第“4”部分模型选择第“3”部分模型顶面为工作平面，选择放样命令绘制路径如下图：

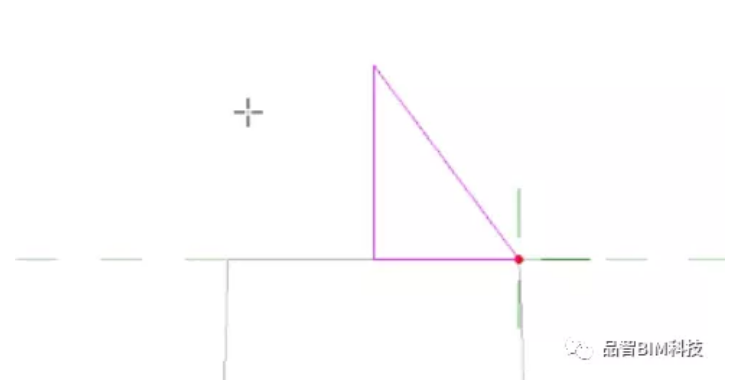

    切换至左/右立面绘制轮廓如下图：

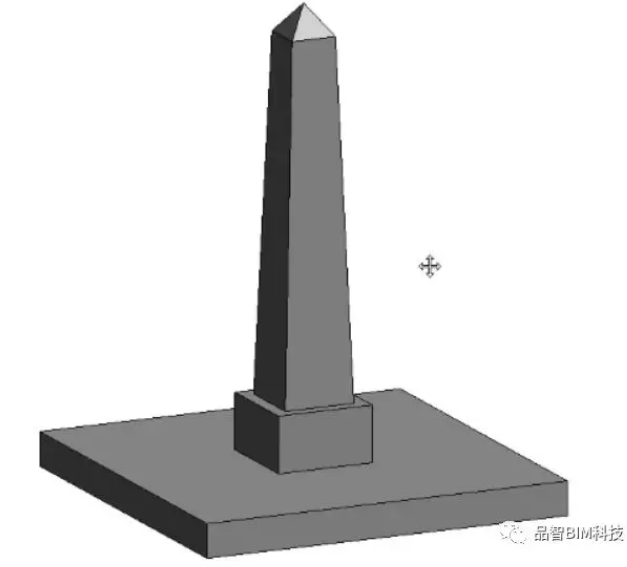

    完成后模型为

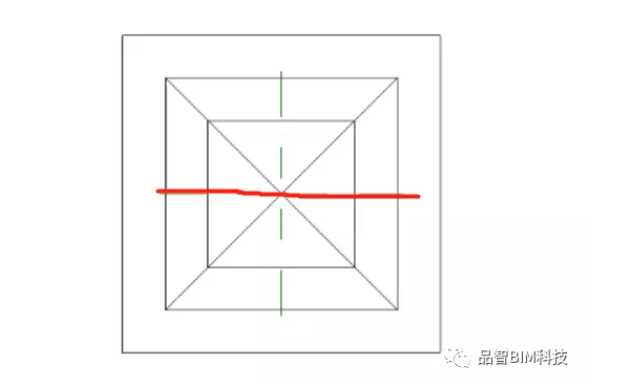

    绘制第“5”部分台阶模型，切换至平面选择工作平面，选择下图红线所示部分为工作平面，进入左/右立面绘制台阶轮廓。

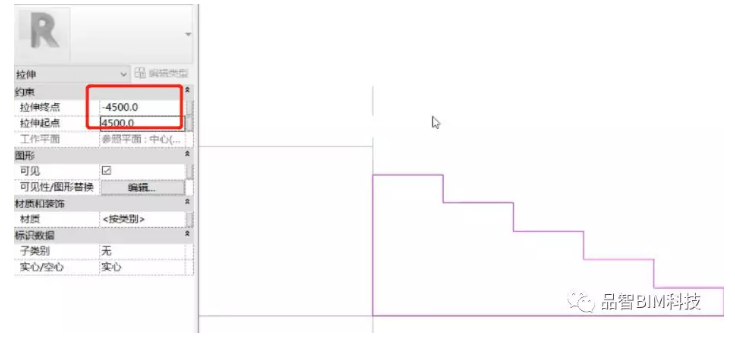

    设置拉伸终点-4500，拉伸起点4500，完成

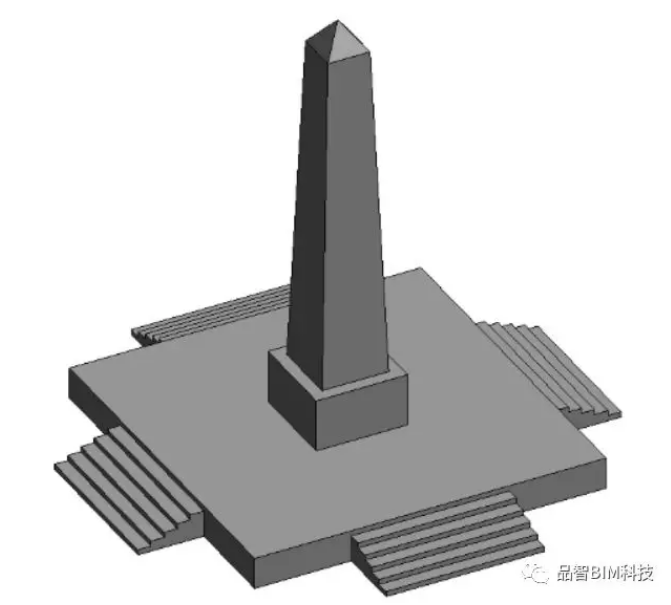

    再使用镜像、旋转复制命令将其他三个边上的台阶做出来就可以了，完成后如下图：

    好了这个纪念碑我们就创建完了，还就是用了我们之前给大家讲的那些最简单的命令，自己赶快练练吧！
