    今天小编给大家带来的是全国BIM等级考试第十二期的第二题解析，希望对大家的学习有所帮助。

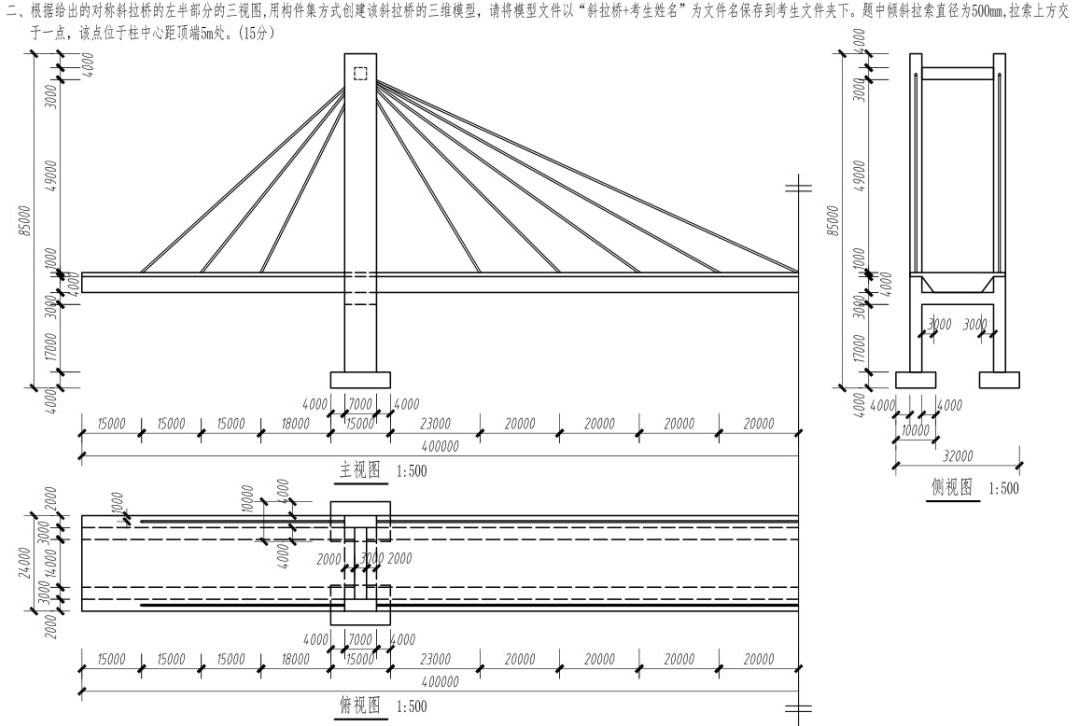

    这个题一个构建集的题，通常我们建构建集就是建族，所以这个题我们可以用“新建族—选择常规模型样板”来做使比较简单的，上一期给大家讲过我们建模要学会拆分，会拆分模型了那这类的题就不会难倒大家了。下面小编带着大家一起来学习一下这个题。

    第一部：真题剖析

    1、桥柱基础

    2、桥柱及桥面下部横梁

    3、桥柱顶部横梁

    4、桥面

    5、拉锁

    上边是我们对这个题模型的拆分。

    第二部：对应软件功能

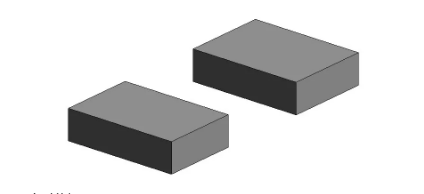

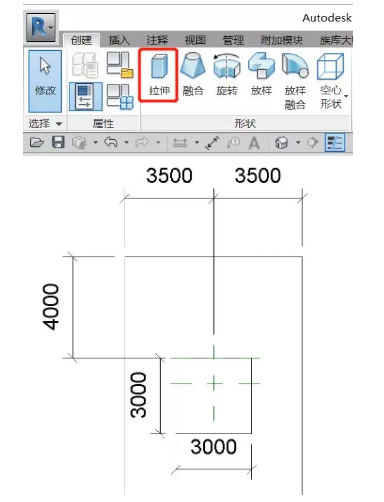

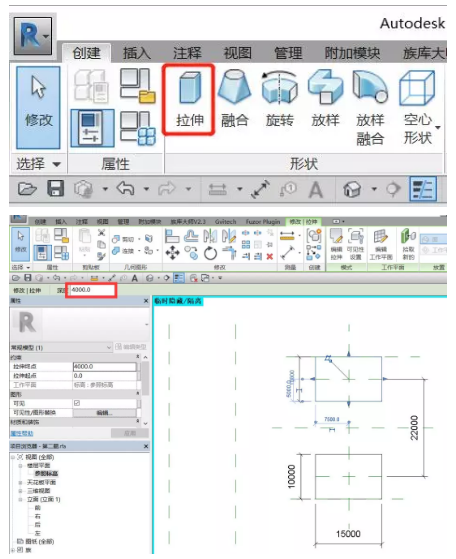

    1、桥柱基础很简单我们只需要用拉伸就可以建模，注意基础厚度以及要灵活运用参照平面。

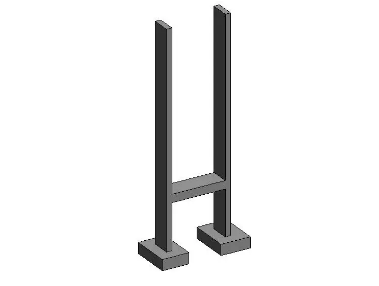

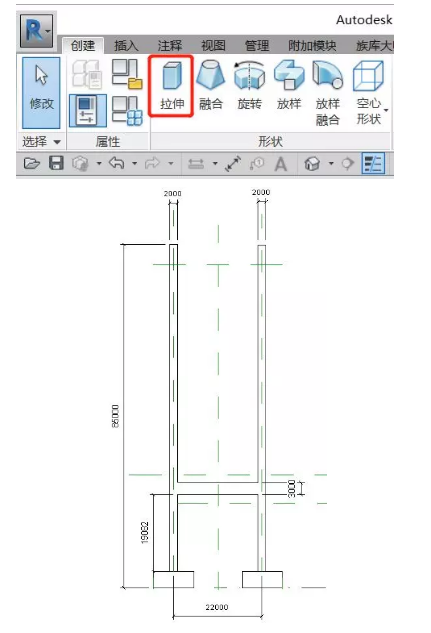

    2、桥柱及桥面下部横梁，从图中我们能看到桥柱和桥面底部横梁的厚度都是一致的都是7000，所以我们可以将这两部分合在一起布置，同样适用拉伸

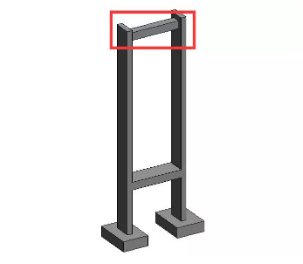

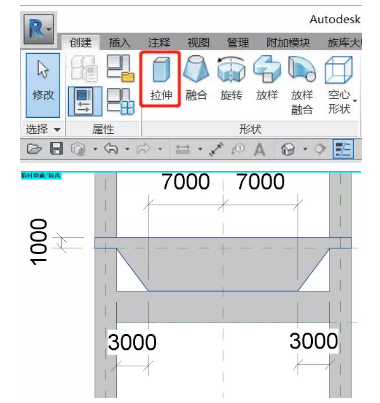

    3、桥柱顶部横梁，顶部横梁我们可以再使用“拉伸”功能。

    4、桥面，我们继续使用“拉伸”功能。

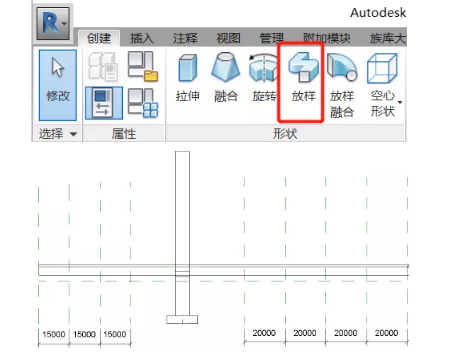

    5、拉锁，拉锁我们使用放样功能建模。

    做参照平面找到拉锁的两个端点，使用放样功能，逐个绘制拉锁，因为桥两边的拉锁都是一样的，所以我们只需要绘制桥一侧的拉锁，另一侧使用镜像功能即可。

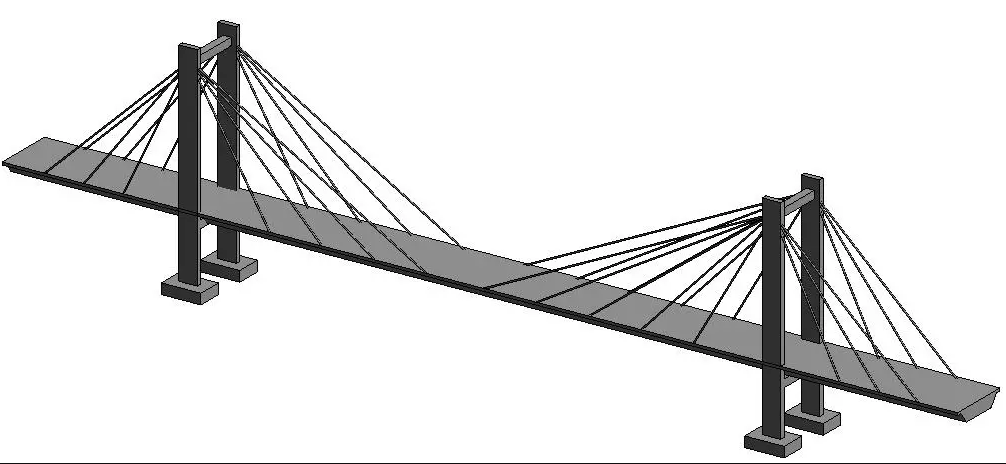

    完成以上五步我们会得到:

    如果你觉得做到这一步就可以大功告成了，那你就错了，我们要看清楚题目

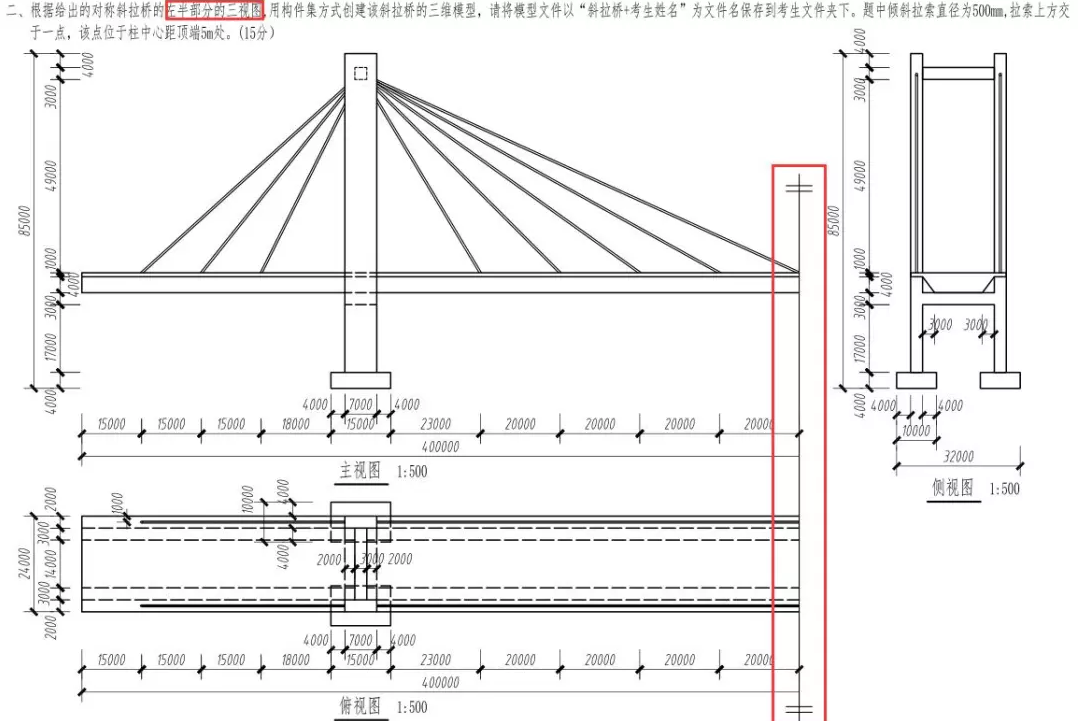

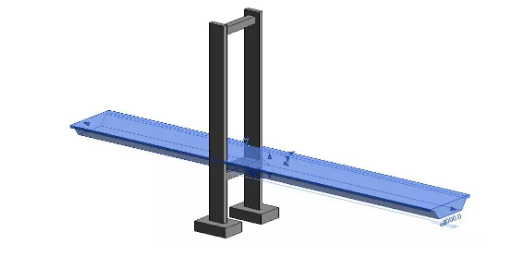

    题目说的很清楚，要我们根据左半部分绘制拉锁桥，图中我们能看到有个镜像轴，那就告诉我们这个模型还有一半和我们之前建的模型是一模一样的，那我们只要再镜像出来一个，注意是镜像到右边。下图

    这样我们的这个拉锁桥模型就完成了，其实小编觉得这个模型其实是很简单的只要会分解模型，熟练掌握软件功能的用法，我想大家都不会有啥问题的。

    好了今天我们就分享到这儿。
