BIM机电管道系统应该如何配置？BIM暖通系统管道配置介绍
在暖通水系统设计中可能具有多种连接形式，常见的管道连接形式有焊接、法兰连接、沟槽连接、螺纹连接、承插连接等。螺纹连接结构简单，拆装方便，便于调整，抗压程度较差，气密性差，主要用于公称通径较小的阀门连接；焊接连接接口牢固，承压能力好，密闭性好，成本低廉但是不方便拆卸：法兰连接是用螺栓加紧的方式通过固定好的垫片达到管道与管件的连接，通常用于需要经常拆卸的部位，成本较高；承插连接可以用于带承插接口的铸铁管道、非金属管道等；沟槽连接操作方便，管路稳定性好，能够承受一定的振动、缩胀能力，经济性好。传统二维设计中，暖通管线都以单双线条的平面形式表示，具体连接形式无法有效体现，只能通过设计说明进行查询，不同的连接形式对管线空间排布，与梁、板、柱以及其他管道的间距都会有影响，除此之外，如果对不同尺寸类型的暖通管牛进行统计查询或者修改时也会比较繁琐。

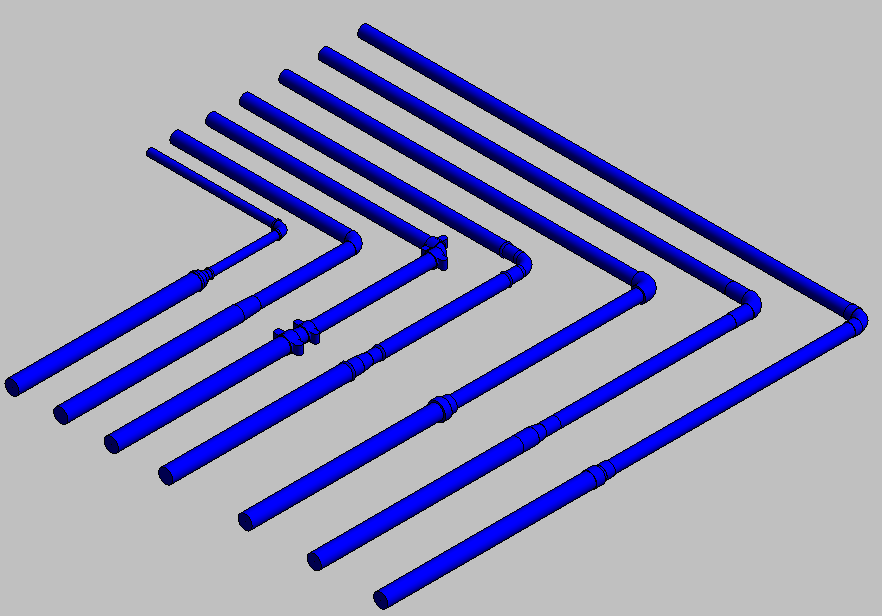

BIM三维设计由二维线条提升到三维模型，各种连接形式也可以直观表现出来，能够充分显示不同连接形式下的空间构造，合理进行管线定位，使设计变得更加精细化、合理化，利用Revit进行暖通专业管线设计时，各风水管线系统需要提前进行相关的定义，管道配置是将不同形式的管件配件，如焊接形式的三通、弯头、变径等管件族定义匹配到所需的管道系统中去，不同的连接形式对应不同的管件族，各形式的管件族需要提前导入到项目中才可以进行配置，同一种系统可以根据实际设计需求进行不同管径下不同连接形式的定义。通过由上到下的优先级来进行配置不同管径对应的不同连接形式。管道配置好后，管路设计时可以根据要求自动生成相应连接构件，大大减轻设计工作量。配好后的不同连接形式见下图.
