BIM一级考试培训试题：全国BIM等级考试真题—异形体量
文章来源：BIM国际庭园

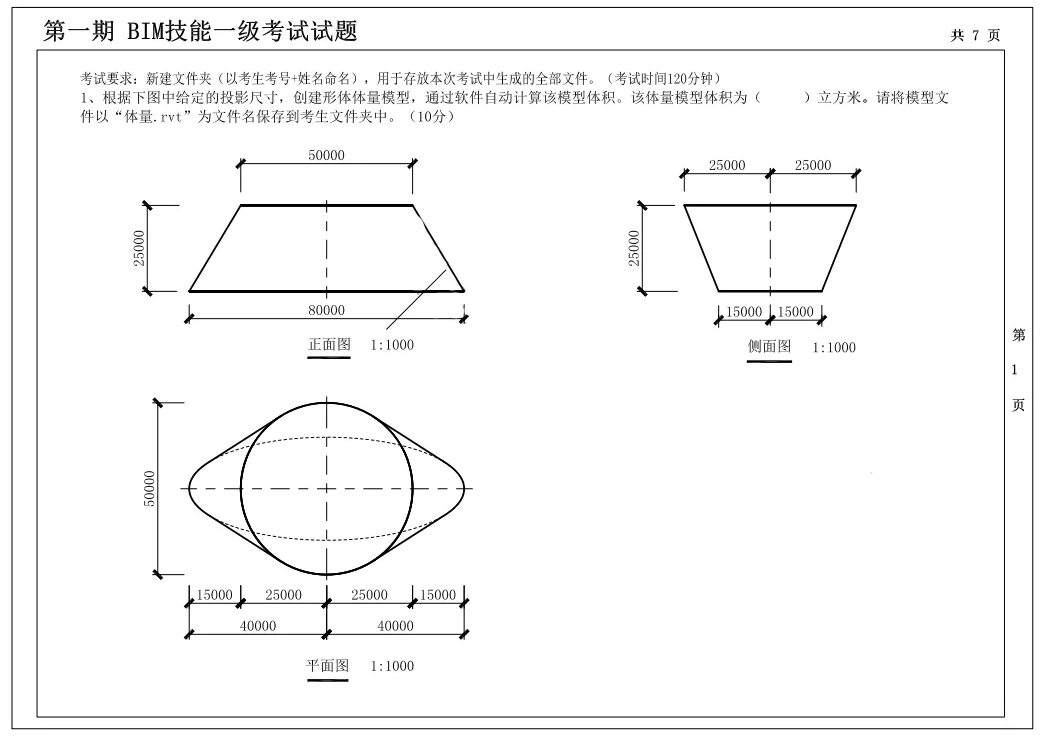

今天小编将和大家一起探讨BIM等级考试真题：如何根据图片绘制异形体量。根据题目及给出的投影尺寸，可以看出该体量高25000，上部为半径25000的圆形，下部为长轴为40000，短轴为15000的椭圆。

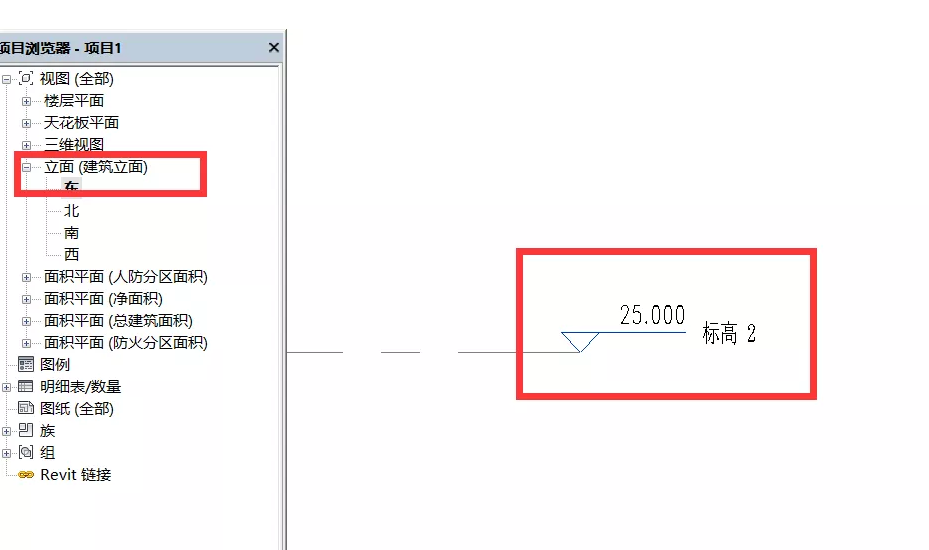

1、新建建筑样板，根据题目将标高进行修改。

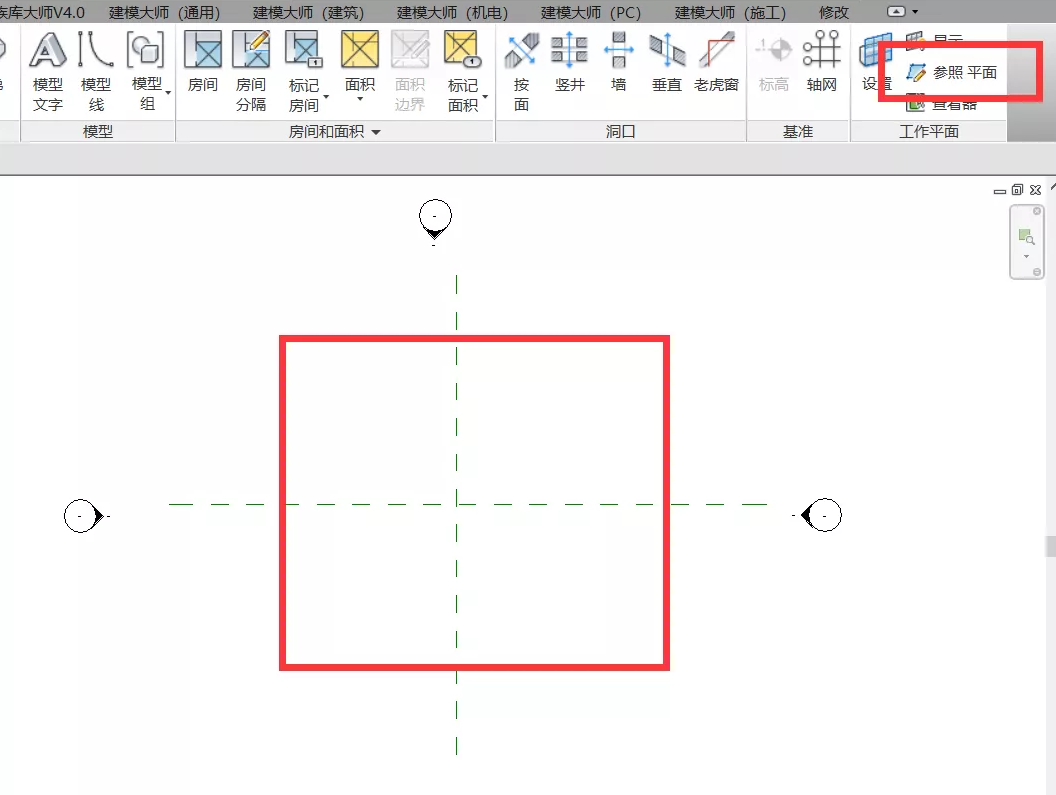

2、切换至楼层平面，绘制两条垂直的参照平面，以确定圆心。

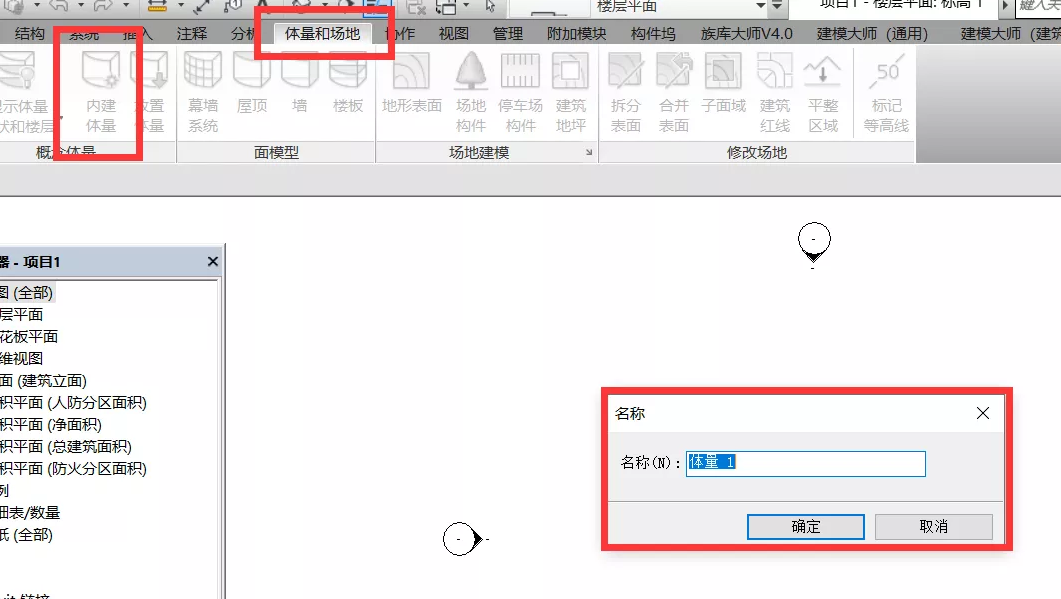

3、点击体量与场地--内建体量，对体量进行命名。

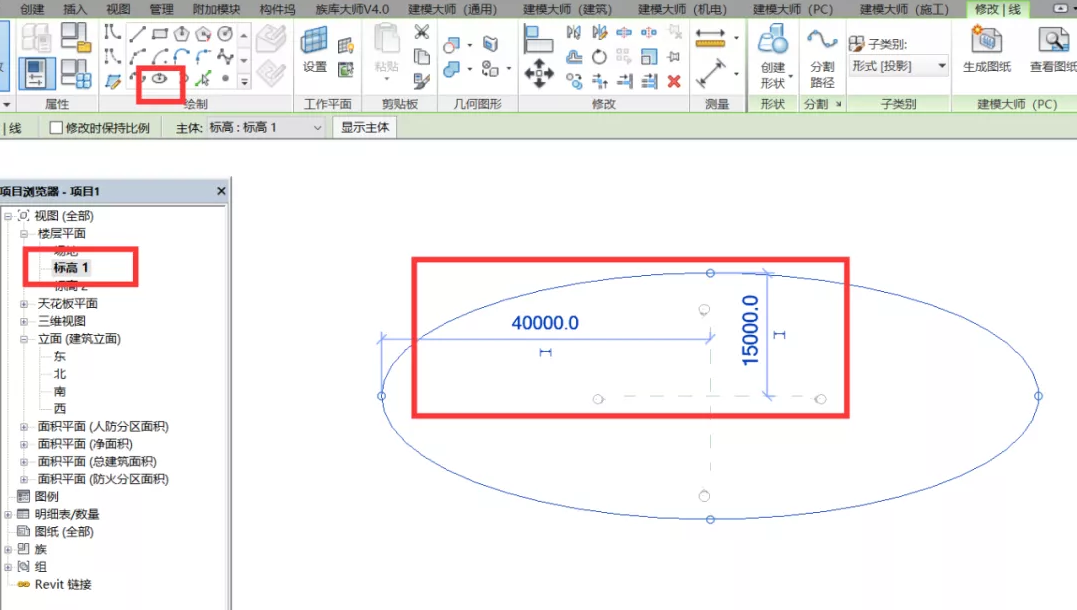

4、进入标高1，根据题目尺寸绘制底部椭圆。

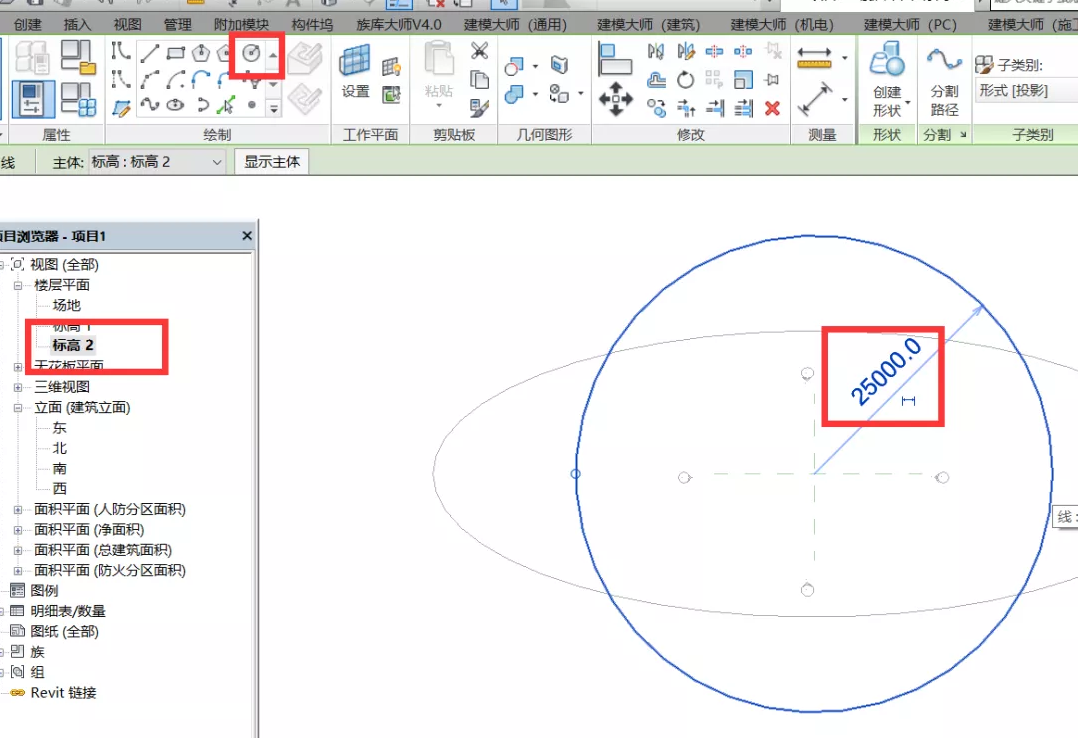

5、椭圆绘制完成，切换至标高2，根据题目尺寸绘制顶部圆形。

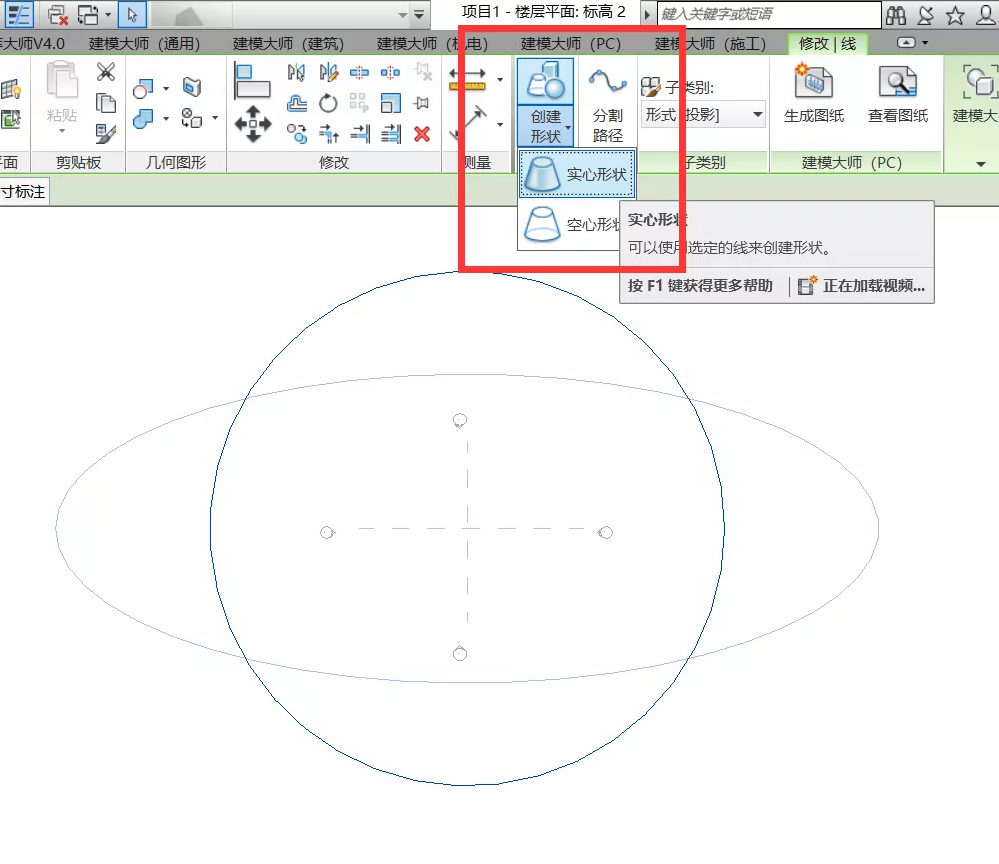

6、绘制完成，同时选中两个图形，选择创建形状--实心形状。

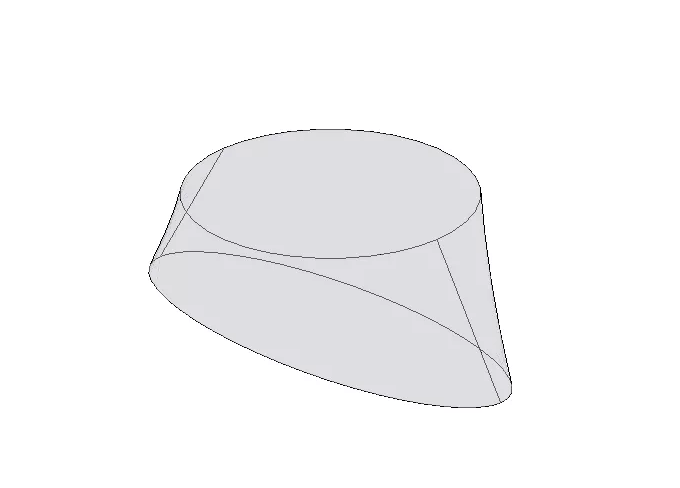

7、绘制完成。
