如何解决CAD图纸导入revit图纸不可见的问题?

发布:中文网小编2号 浏览:11815人 分享
发布于:2020-10-09 16:37

在Revit中导入CAD进行模型搭建是建模过程中常用的方法,但是有吋会遇到导入的CAD缺少线条或字体的情况,下面介绍几种导入方法原因。

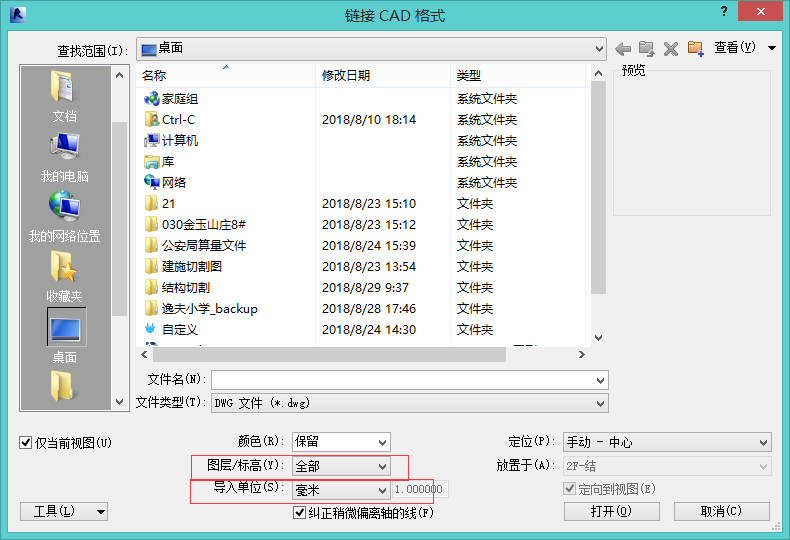

   1、导入图纸时我们应该进行的调整图层/标高设置全部,导入单位选用毫米

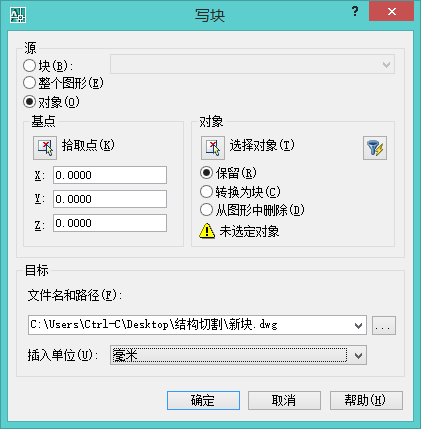

2、使用CAD写块命令导出CAD注意基点、对象、插入单位



3、有些图纸由于绘图员使用天正CAD时revit读取时不能读取对应图层就需要使用天正CAD转换T3格式

4、有些图纸看不见的部分是外部参照,没有绑定如果CAD图纸中有外部参照,也有可能出现这种问题,可以将外部参照绑定即可。
