1.AutodeskRevit软件与3dsmax软件简介

    1.1　AutodeskRevit软件

    AutodeskRevit软件是2002年由美国Autodesk公司基于BIM技术开发的三维软件。而BIM(BuildingInformationModelling建筑信息模型)是一种全新的建筑设计平台,它将信息的创建和使用集成在一个统一的设计环境中,保证了数据的一致性和可计算性。从CAD辅助绘图到采用BIM技术设计是建筑工业上一次历史性的飞跃,基于BIM技术设计是未来的发展趋势。使用BIM技术,将使项目从设计到施工再到管理,全程数据具有一致性。使设计乃至整个工程的质量和效率显著提高,成本降低,给建筑相关行业的发展带来巨大的效益。

    目前多个软件是基于BIM技术开发的,AutodeskRevit系列软件就是其中一种。AutodeskRevit系列程序包括:AutodeskRevitArchitecture、RevitStructure和RevitMEP。RevitArchitecture应用于建筑设计、RevitStructure用于结构设计、而RevitMEP应用于给排水、暖通、电气等建筑设备的设计。

    在Revit系列软件中RevitArchitecture(建筑设计)起步较早,澳大利亚墨尔本的尤里卡大厦、美国纽约的自由塔建筑设计均采用了BIM观念,用RevitArchitecture进行的设计。RevitStructure(结构设计)、RevitMEP(给排水设计)也逐渐被各设计院采用,相信不久的将来会得到普及.

    1.2　3dsmax软件

    3dsmax软件为当今世界上应用领域最广,使用人数最多的三维动画制作软件。其应用领域包括:建筑表现:制作建筑效果图及建筑动画;机械仿真:机械制造的三维动画;电脑游戏、电视广告、电影制作、科技教育、军事技术、科学研究等等。这些领域引入三维动画后,使得相关行业成本降低、效益大大提高。

    Revit软件最大的优点是:其信息保存在一关系数据库中,设计中同时产生平面图、立面图、剖面图、详图、三维图、明细表等。这些信息是一致的,在某一处作了修改能反映到所有图纸及相关数据中。这样对管理及多名技术人员协作非常方便,减少了很多重复性工作。

    Revit软件最大的优点是:其信息保存在一关系数据库中,设计中同时产生平面图、立面图、剖面图、详图、三维图、明细表等。这些信息是一致的,在某一处作了修改能反映到所有图纸及相关数据中。这样对管理及多名技术人员协作非常方便,减少了很多重复性工作。

    2.建筑设计方面

    (1)3dsmax在建筑设计领域主要应用在制作建筑表现图及建筑动画方面。从建模、创建材质、赋予颜色,再配合Photoshop作后期处理,可得到非常完美的效果图。通过加入摄像机可创建室外建筑漫游、室内布局展示、环境地形表现等建筑动画。

    BIM(建筑信息模型)技术未提出之前,建筑施工图多采用AutoCAD绘制二维图。

    (2)基于BIM技术开发的AutodeskRevitArchitecture软件为建筑设计软件,不仅可得到效果图、建筑动画,同时可直接生成建筑施工图,并可统计构件数量、材料用量以生成门窗表、材料用量表等明细表。

    用RevitArchitecture软件作设计时,可随时切换到三维图、平面图、立面图、剖视图,这些图样信息完全一致，不管在设计哪一阶段,哪怕是设计接近尾声时发现问题,修改起来都很方便,只对一处或一张图样进行修改,与其相关的图样及统计数据随之变动,避免了大量重复劳动。

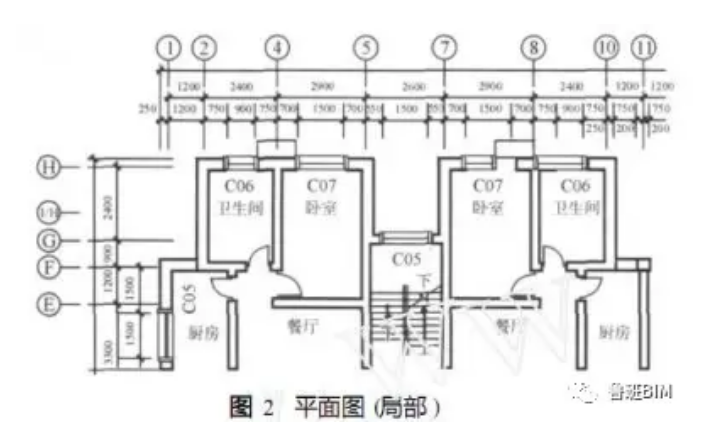

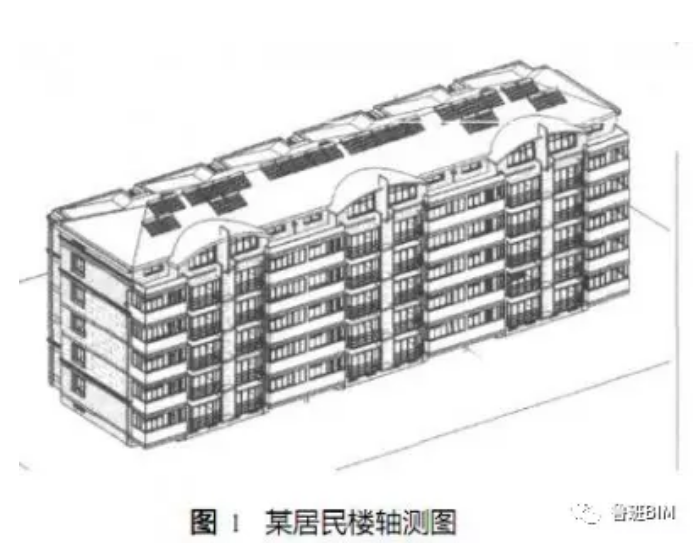

    这种所见即所得的设计方案可直接指导施工,在施工管理及多方协作方面也非常便利。图1为用AutodeskRevitArchitecture建模得到的某居民楼轴测图,图2为此居民楼设计中同时产生的建筑平面图(为清楚起见只取了局部)。同时也可得到立面图、剖面图以及详图等。

    Revit软件还可以进行日照分析、冲突检测等。

    3.结构设计、建筑设备设计方面

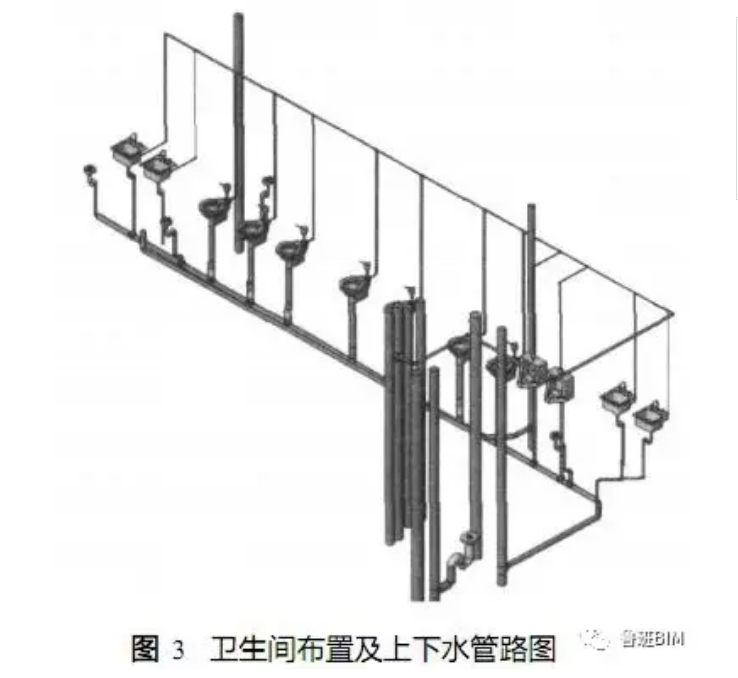

    RevitStructure为结构设计软件;RevitMEP为建筑设备设计软件,设备设计包括给排水设计、暖通设计、电气设计。在结构和设备设计方面,Revit软件作为专业设计软件,肯定比3dsmax功能强大。在统计方面和前后数据一致方面更占优势。图3为一高层办公楼某层卫生间的上下水系统,此系统是通过自动创建冷水、热水、排水系统将卫生器具连接起来的。设计时可参考系统所给出的的几个管道布置路径,选一最优路径。

    4.统计、计算

    用Revit所作设计,无论建筑、结构、设备设计,建模完成后,都可进行统计产生明细表,如门窗表、管道总长、材料用量等,为工程预算、施工管理提供依据。表1为一建筑物门的统计表,其中包括门的类型、数量、宽高尺寸等。

    5.冲突检测

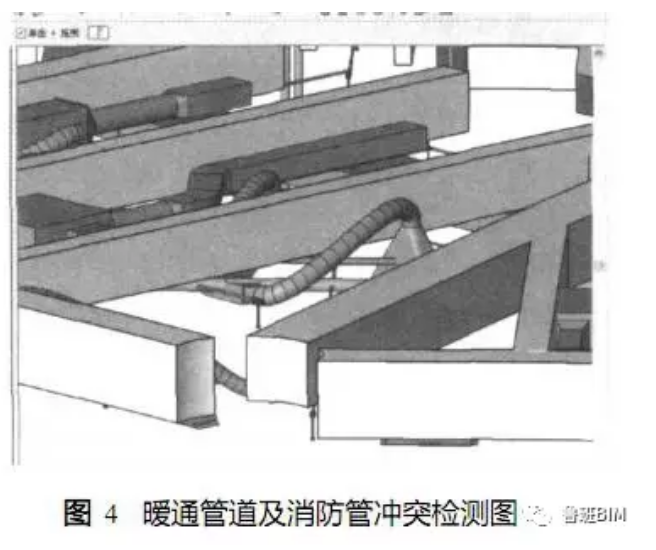

    用Revit所作的设计,建筑、结构、设备(给排水、暧通、电气)几个专业的工程链接在一起后,可作冲突检测,发生冲突时,在图中高亮显示,从而提示设计人员进行调整。图4为一个建筑物内暧通设备和给排水设计完成后所作的冲突检测,此处为暧通管道与消防管发生碰撞的高亮显示图,应将管道位置进行调整。用3dsmax所作的同类设计没有此功能。

    6.动画设计方面

    电影、电视、广告、游戏、机械仿真等动画制作中,绝对是3dsmax占有优势。Revit软件可制作建筑动画,但要制作电视广告等动画会非常麻烦。

    7.硬件要求及与其它软件配合使用方面

    (1)Revit软件在建筑设计方面,所有图纸及相关数据在一数据库中,内容比较多,所用硬件配置要高一些,否则运行起来速度会比较慢。

    (2)Revit软件与3dsmax均可和AutoCAD、Photoshop软件配合使用。

    用3dsmax制作效果图时,可选用AutoCAD画图,3dsmax建模、赋材质,Photoshop后期制作。

    用RevitArchitecture进行建筑设计时,可链接AutoCAD图纸,用Revit建模产生施工图,后期可用3dsmax、Photoshop渲染、制作动画。

    8.结论

    (1)BIM(建筑信息模型)技术的全面应用,将大大提高建筑设计的水平和质量,给建筑设计模式带来一场新的革命,其影响不亚于我国10年前的“离开图板搞设计”。这一技术越来越被各大软件制作公司及建筑相关行业设计人员所接受,相信会有越来越多的设计人员加入这一行列。所以建筑、结构、设备工程师在搞设计时可首选基于BIM开发的Revit系列程序。运用这一程序可完成所有的施工图、效果图、明细表、建筑动画,只要这一软件运用熟练,所有设计则可得心应手。

    也可使用Revit软件建模后(此时可产生施工图、明细表等),用3dmax和Photoshop作后期处理,包括渲染、配景等得到效果图,加入摄像机实现室内展示、室外表现等建筑动画。

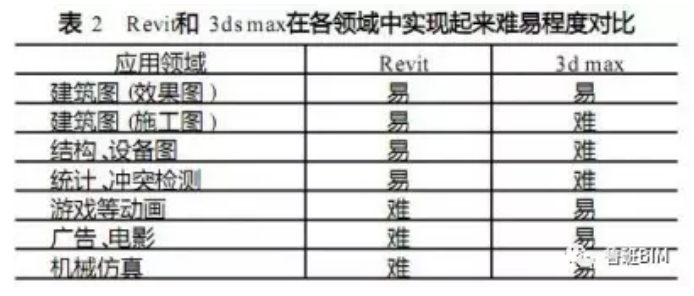

    (2)开发游戏、制作广告、电影、机械仿真等最好使用3dmax软件,再配合Phtotshop后期处理,效果会更好。表2列举了Revit和3dsmax在不同领域应用时难易之对比,仅供参考。
