revit对齐命令怎么用？关于Revit中对齐命令的作用

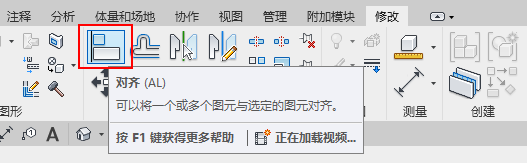

【修改】选项卡下的【对齐】（AL）命令相信大家都很熟悉了，点击【对齐】命令之后，要先点击基准线（也就是对齐后的线），再点击对齐线（也就是需要移动的线），这样就能实现对齐了。
【对齐】命令还有几个妙用，我们来看看。
1、柱的布置图

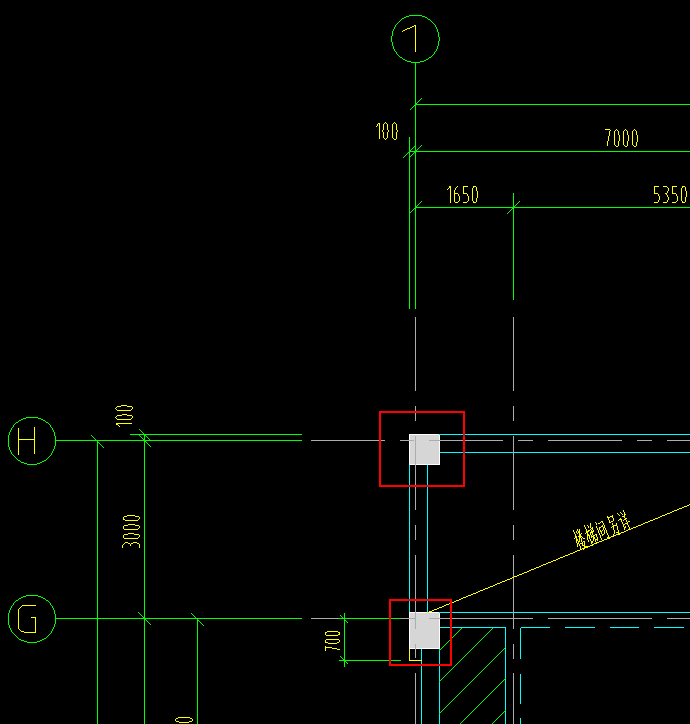

我们建完轴网，想要绘制柱的时候会发现，很多柱（边柱）并非是居中在轴网相交的地方（如下图），去输入偏移量又比较麻烦
这时候，我们可以先将柱子按照图纸的尺寸在轴网相交居中处布置好，然后可以导入【柱结构图】的CAD图纸，通过对齐命令来将柱的位置确定。
2、刻族时的某个类型参数尺寸（对齐+锁定）

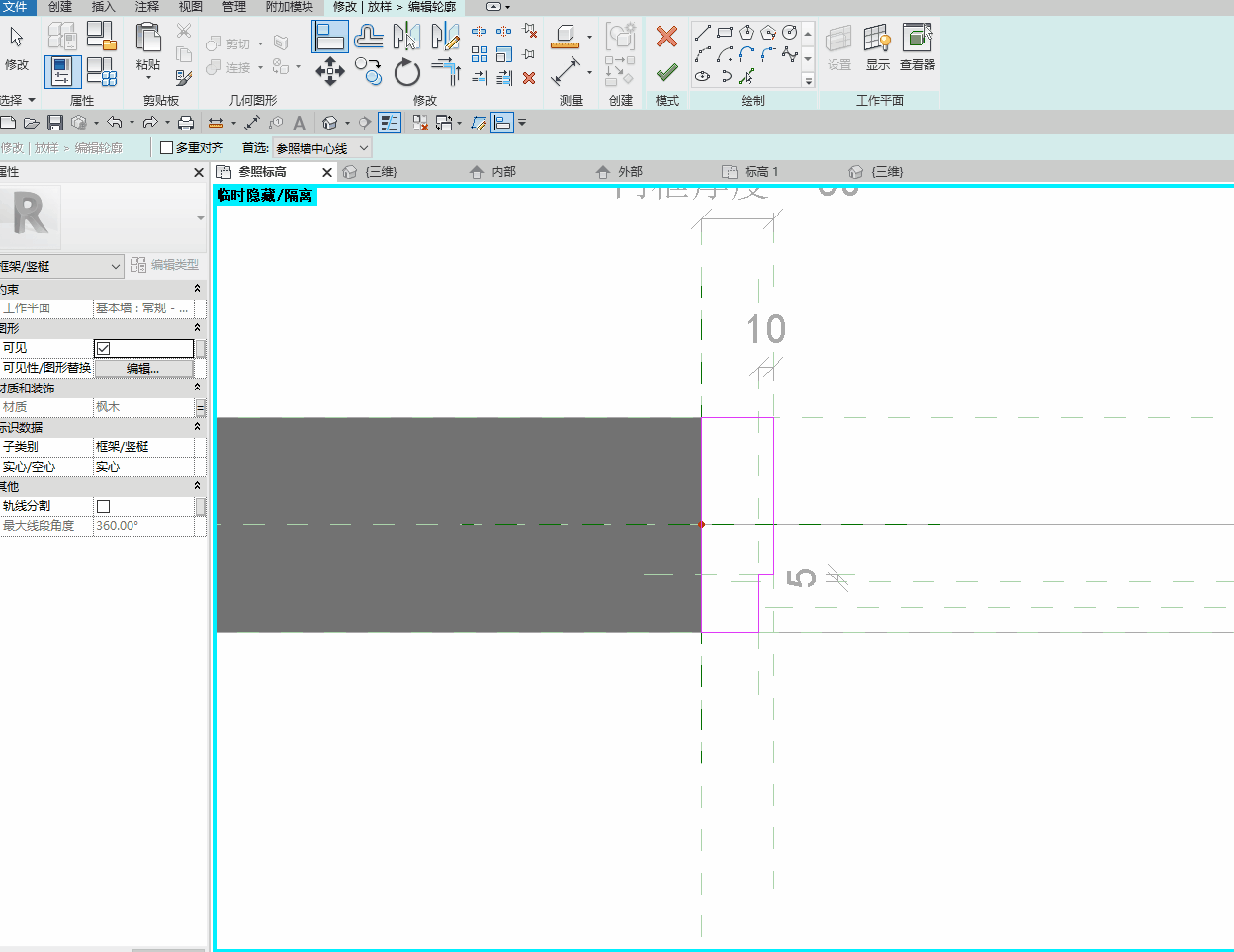

例如我们创建一个门族，定义了门框厚度，希望通过修改参数，绘制出来的门框轮廓能根据修改的参数而变，这时，我们就需要用到【对齐】+【锁定】命令，具体操作如下动图所示。
3、固定点位（点与线对齐）

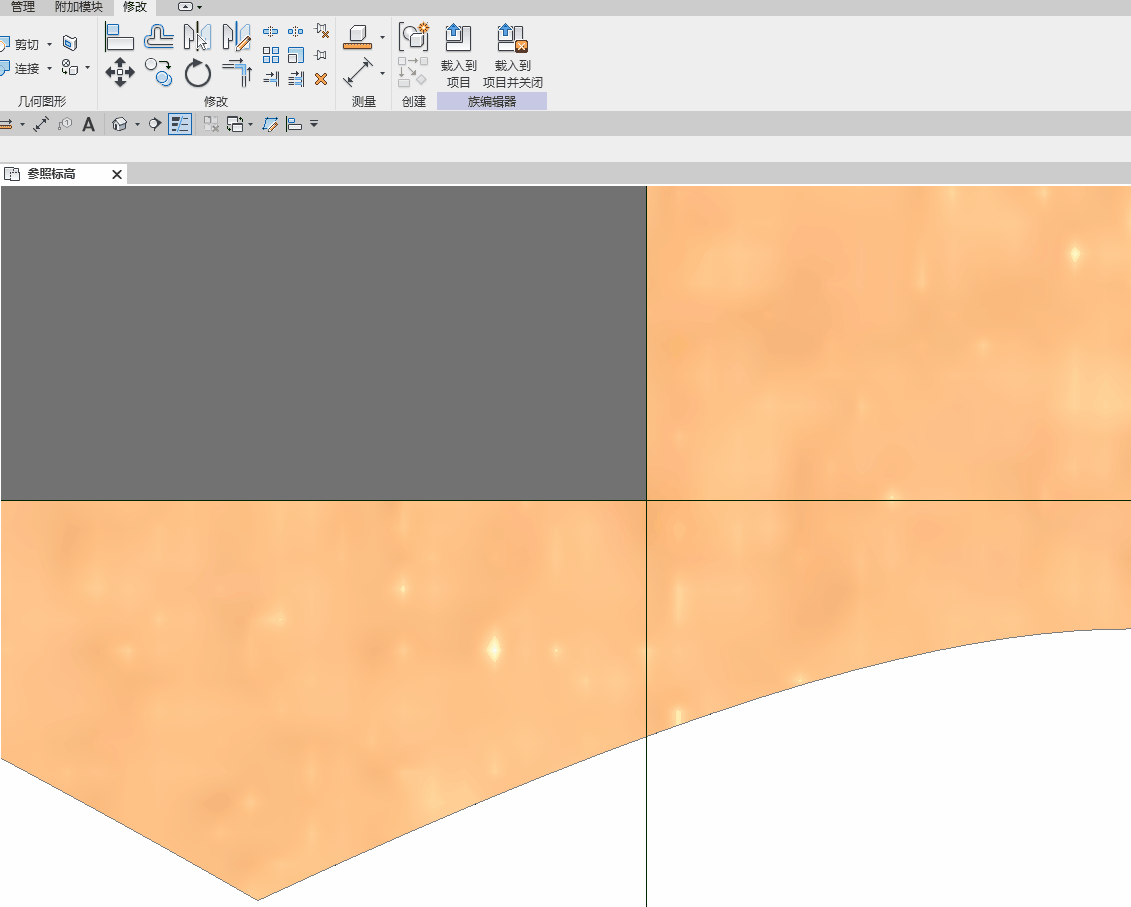

对齐命令不仅限于线与线之间的对齐，点线之间也可以对齐。例如我们想把门族的符号线一端固定在门框上，这时，就可以用【对齐】+【锁定】命令，将此端点锁定在门框边上，具体操作如下动图所示。（选不中点时按【Tab】键）
