    关于Civil3D中曲面的方向分析

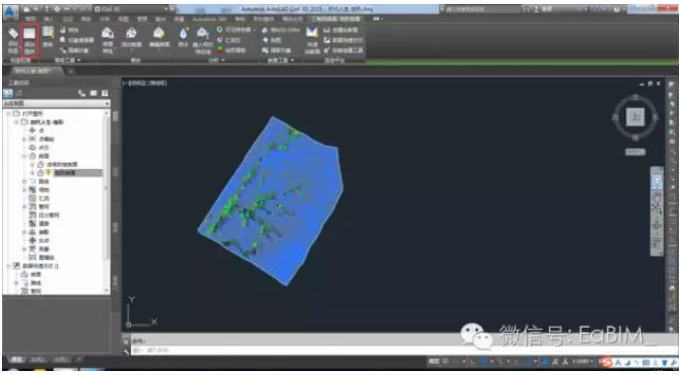

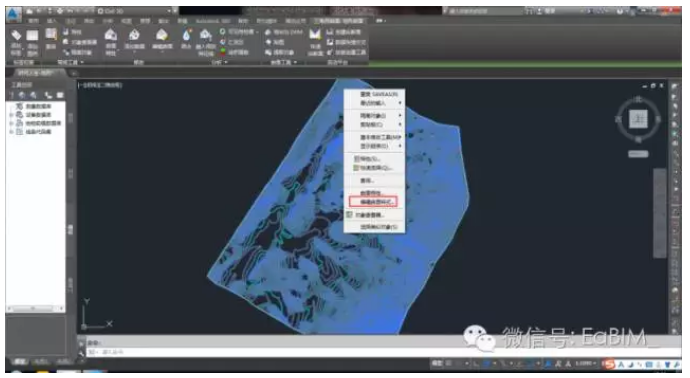

    在创建好的曲面上单击鼠标右键，可选择编辑曲面样式

    对于在曲面特性中对曲面进行方向分析的步骤：

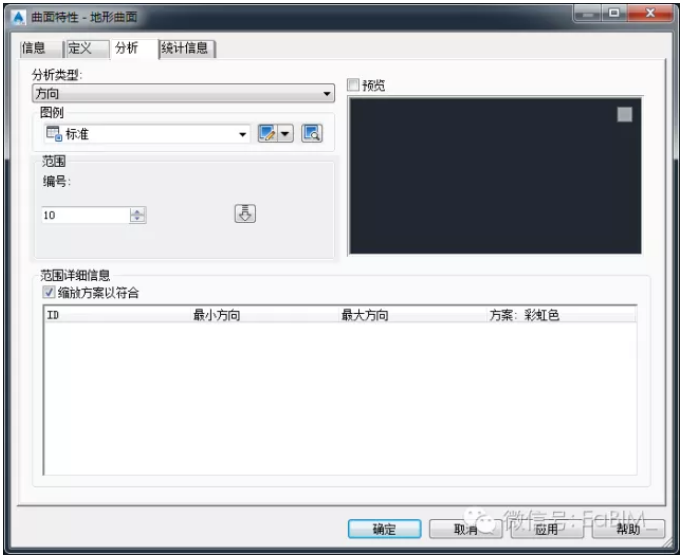

    在曲面特性中，选择分析命令，并将分析类型设置为方向

    单击确定后，曲面中无任何分析现象显示

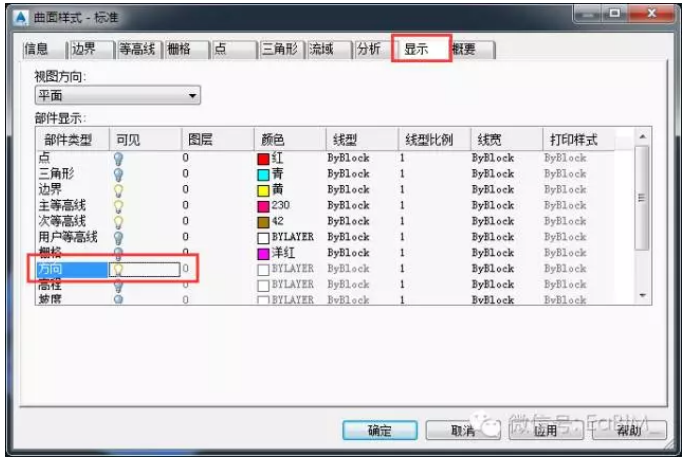

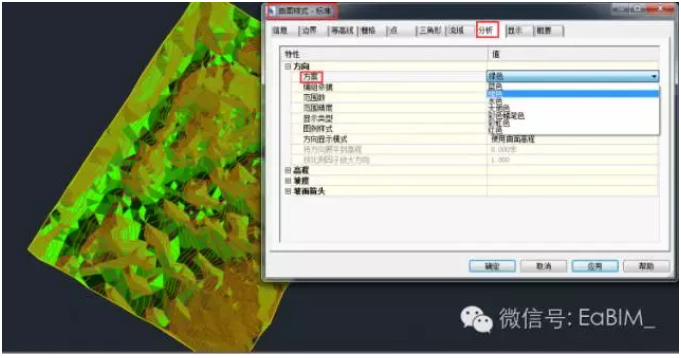

    这是因为在曲面样式中，没有将方向分析进行显示，通过编辑更改后

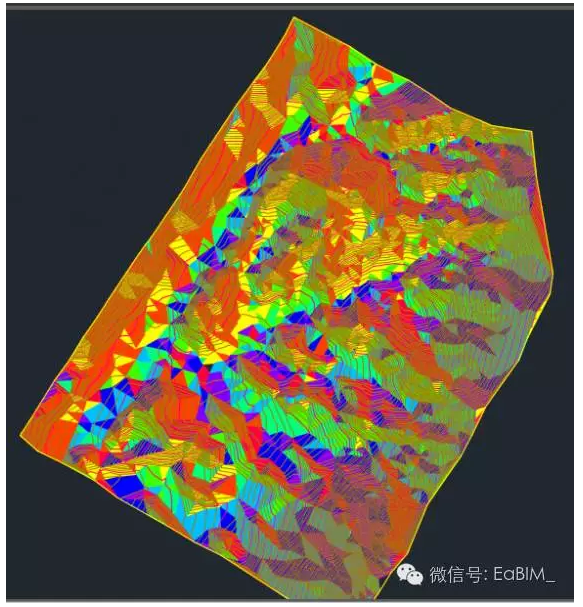

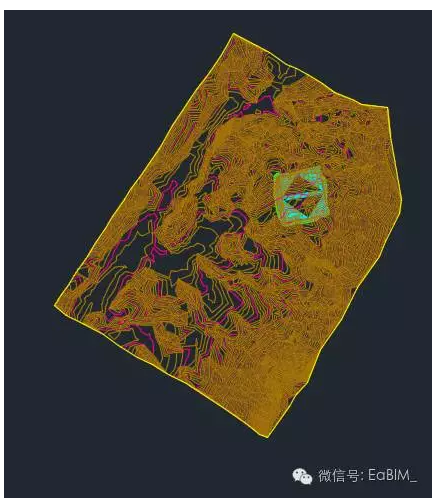

    可达到如图所示方向分析情况

    当然对于方向分析的显示方案，可通过以下方式对其进行更改

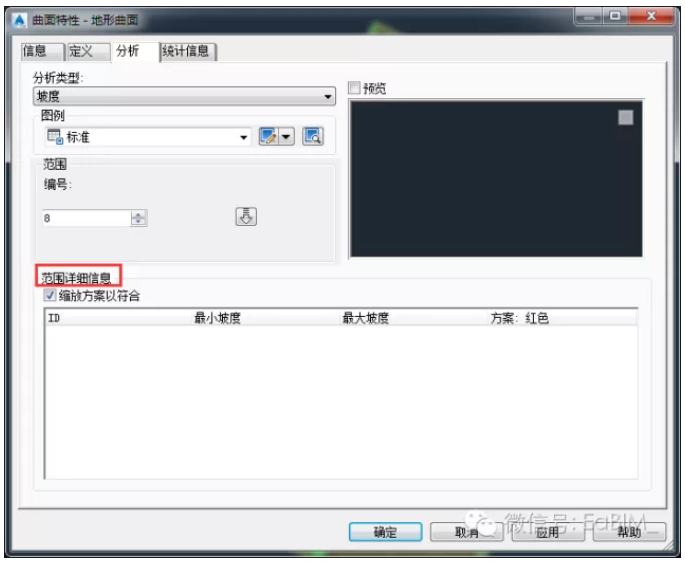

    对于有些分析类型，其范围详情信息显示为空白

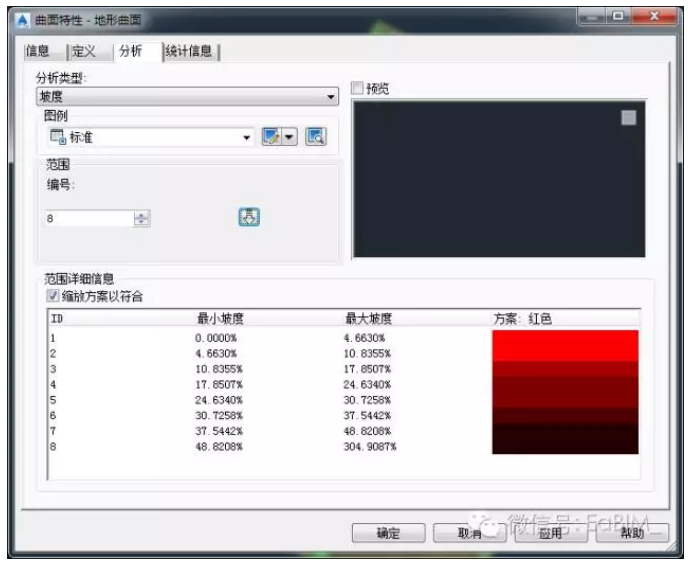

    这时可通过单击以下命令，将其进行显示

    对分析之后的曲面进行添加图例

    具体步骤及曲面类型分析如下：

    并进行相应的选择，达到如下所示的结果（选择动态分析）

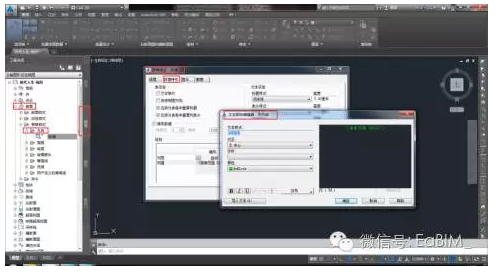

    对于上述方向表格样式定制编辑：

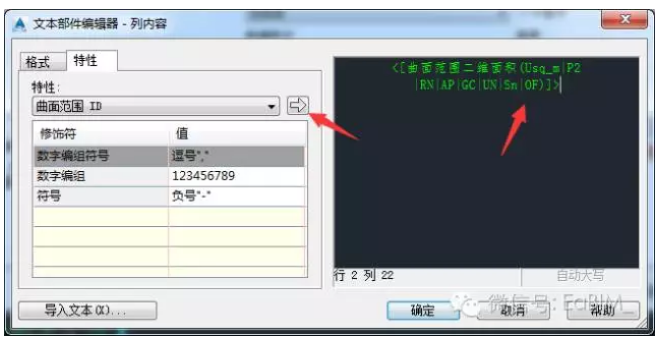

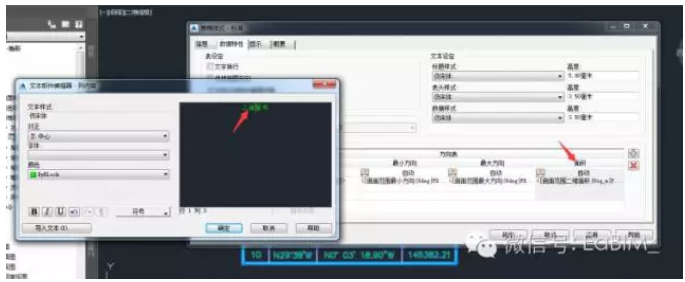

    可通过对列内容进行相应的编辑，进行相应的改变

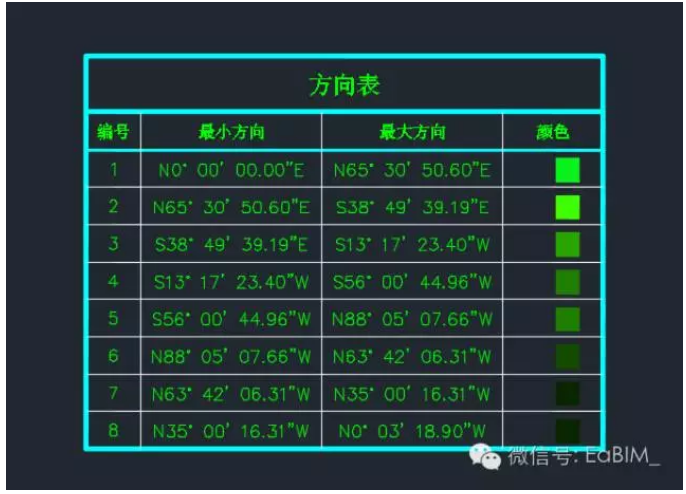

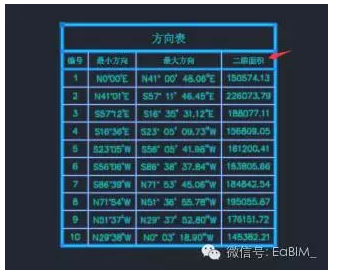

    达到下图结果

    曲面分析的类型包括：

    方向：用于轴向分析。根据曲面三角形面对的方向对曲面三角形进行不同的渲染操作。

    高程：用于高程标注栏分析。根据曲面三角形的高程范围，对它们进行不同的渲染。

    坡度：根据曲面三角形所在的坡度范围，对它们进行不同的渲染。

    坡度箭头：用于坡度方向分析。将坡度方向箭头放置到每个三角形质心。与坡度分析类似，箭头颜色基于指定给坡度范围的颜色。

    等高线：根据等高线的高程范围对这些等高线进行不同的渲染操作。

    用户定义的等高线：根据用户定义的等高线的高程范围，对它们进行不同的渲染。

    流域：根据流域类型，对流域进行不同的渲染。

    等高线问题：用于找到根据曲面样式等高线设定绘制的等高线的问题。

    跌水：用于追踪水流经曲面的路径。
