revit绝对标高在哪？在revit中,绝对标高与相对标高之间的转化

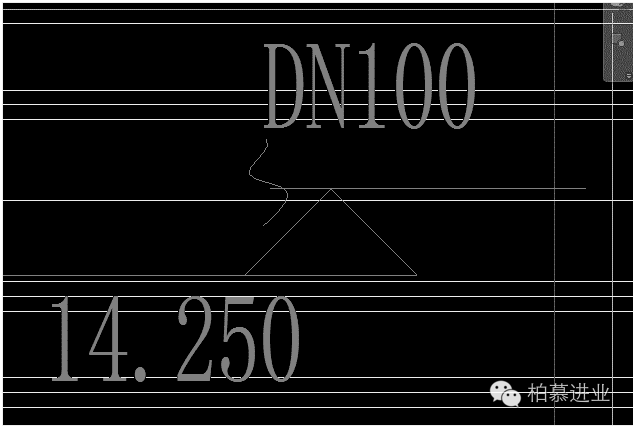

1)在MEP中有时CAD图中管道给定的是绝对标高，而我们画图时需要的是相对标高。如图1导入进来的CAD图上有一管标高为14.25米，这是绝对标高，我们可通过立面图算出来对应楼层的相对标高，但这样未必有点麻烦。
图1

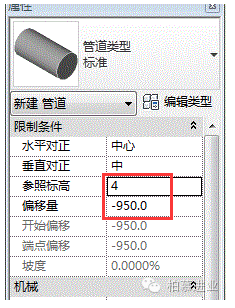

2)可以直接在第四层中画参照标高为1F，偏移量为14250mm的管道，如图2所设，确定后再把参照标高改成第四层，则偏移量会自动算出对应的值来，如图3所示算出为-950mm。这样就实现了绝对标高和相对标高的转换。
图2
图3
