    之前更新过一轮是用比较暴力的方法把rhino对接到revit，得到出效果不是特别好而且也会增加文件大小，这一次我们用另外一种新的方法来进行对接，不仅省事而且轻便。

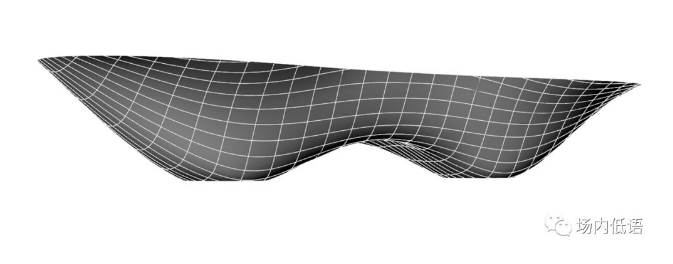

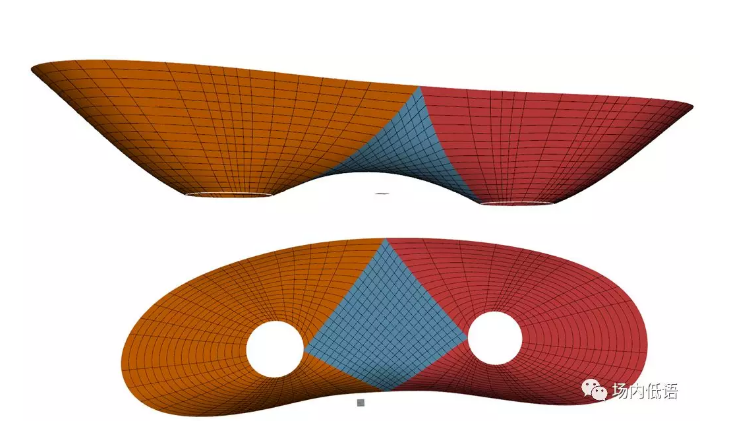

    我们大部分在犀牛找形体的时候，都是利用各种方法去找寻出形体，并没有去认真考虑后面实际建造所带来对形体和立面的影响。所图所示，这是一个嵌面命令做成的形体。

    手工先把曲面划分成几个比较均匀的曲面，为了后面更好对接优化。

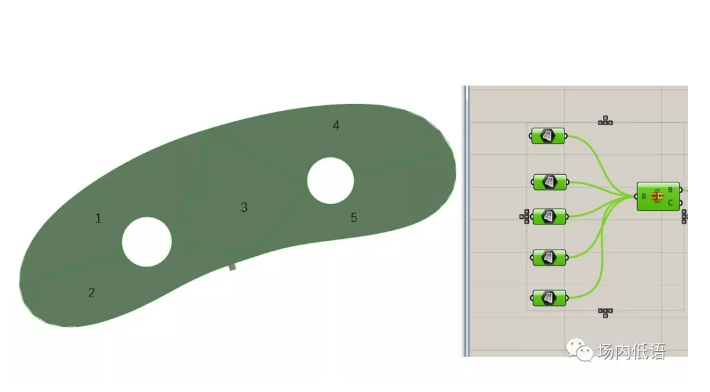

    选取几个曲面，然后用combine电池把他们组合在一起，形成一个完整的曲面。

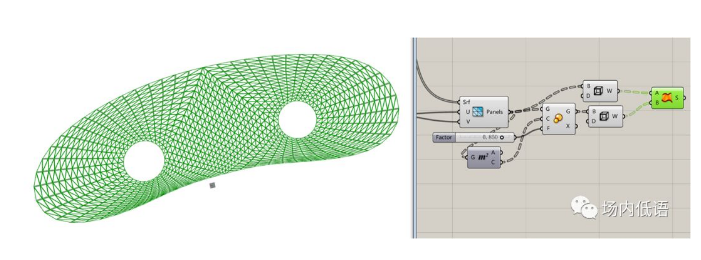

    利用lunchbox插件（可以上网下载）把面分割成多个三角嵌板，并且形成外面的骨架。

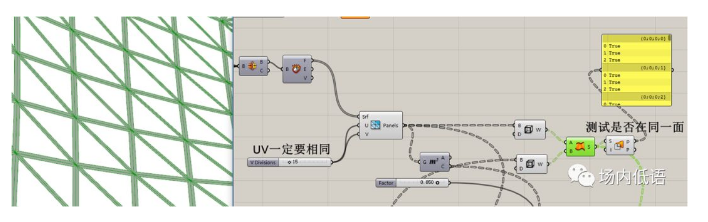

    然后提取边线生成曲面，再测试是否为平板面方便后面加工。

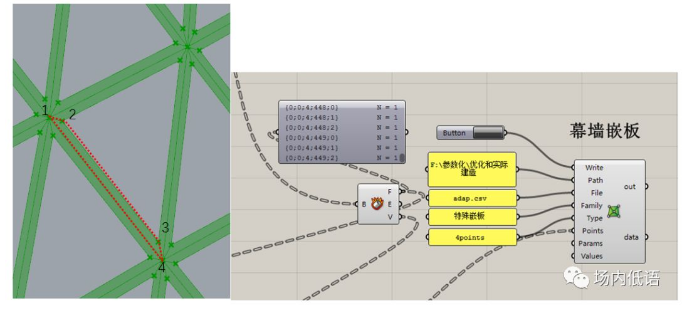

    然后用hummingbirds插件把嵌板的数据输入到转换电池组，转换成CSV文件供REVIT读取

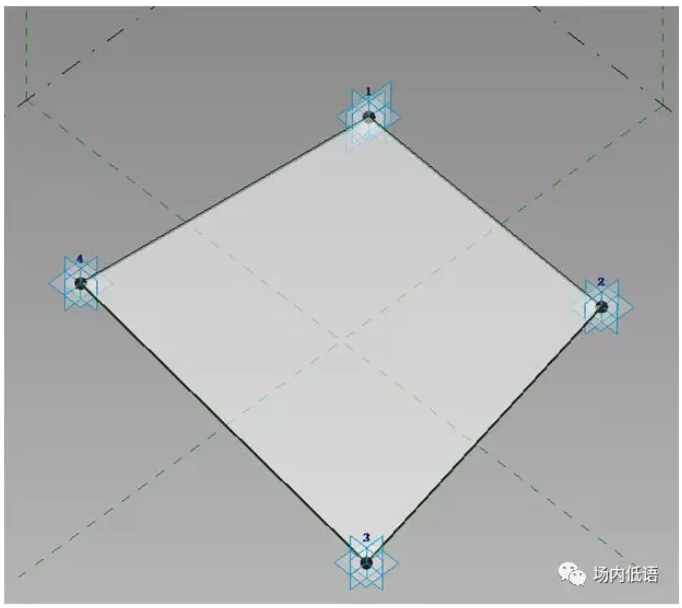

    在REVIT建立一个自适应族，如果不知道怎么建立可以百度一下，过程非常容易上手。

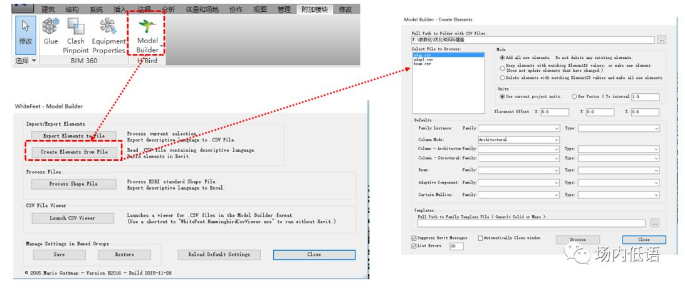

    如果装了hummingbirds可以在附加模块这里找到，然后如顺序就能打开了。

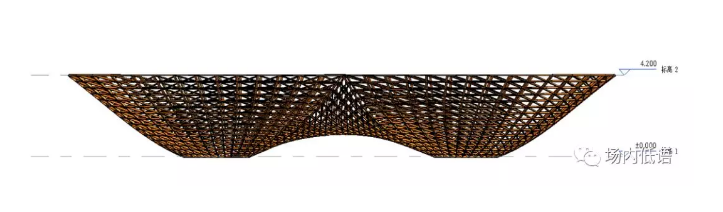

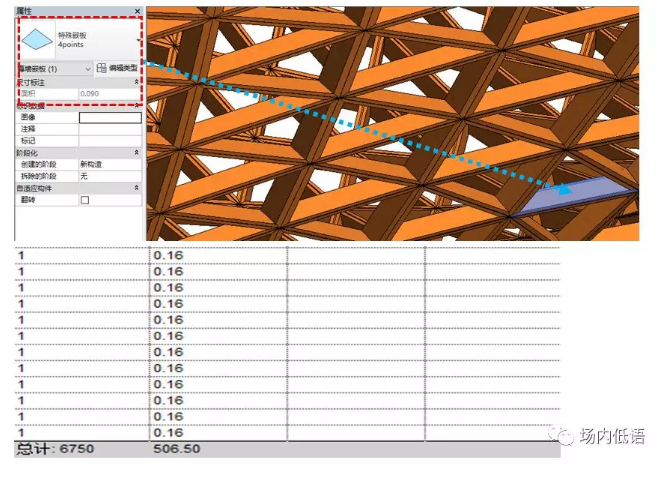

    最上面的图是生成之后的效果基本上对应rhino模型的形状，同时也能得出单个面积，也能通过明细表得出具体的面积和数量，很直观地观察到设计的成果和数据，非常方便对接后面深化需求。

    这一次对于外框架结构就暂时说到这里，下一次可能会结合太阳角度和热分析来进行开窗深化并且对接到REVIT，敬请期待。
