岩土BIM研究现状:BIM在岩土工程勘察中的应用

发布:中文网小编3号 浏览:3009人 分享
发布于:2020-09-29 11:08

    文章来源:天枢云

    一、服务目的

    通过BIM咨询服务,协助业主解决工地现场质量、进度、安全等问题。

    二、项目概况

    1、工程名称:高邮人民医院东区医院病房楼工程施工BIM咨询服务。

    2、建设地点:高邮市通湖东路南侧,经三路东侧

    3、建设单位:高邮市建设投资发展集团有限公司

    4、施工单位:江苏兴厦建设工程集团有限公司

    5、设计单位:浙江省现代建筑设计研究院有限公司

    6、BIM咨询单位:南京天枢云信息技术有限公司

    三、BIM三维地质建模分析

    三维地质建模是通过对各种原始数据进行应用,通过适当的可视化方式,在数字化模型的基础上实现虚拟的真实地质环境的构建,这种模型数值能够对空间分析进行模拟,可以进行更加科学的决策,还能够在一定基础上规避风险,因此也是越来越受到重视。

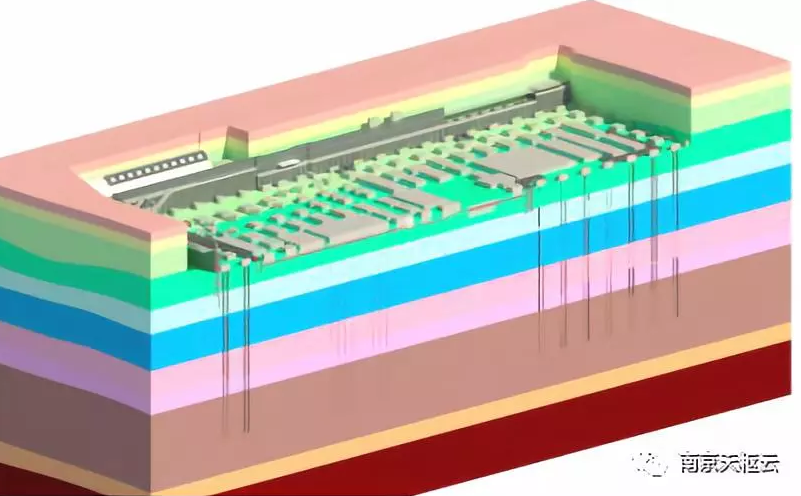

    三维地质模型

    四、BIM在岩土工程设计上的应用

    1、碰撞检测

    碰撞检测功能在BIM平台中是运用得最为广泛的功能之一,该模块可以验证我们设计方案的合理性,减少设计错误带来的成本浪费。

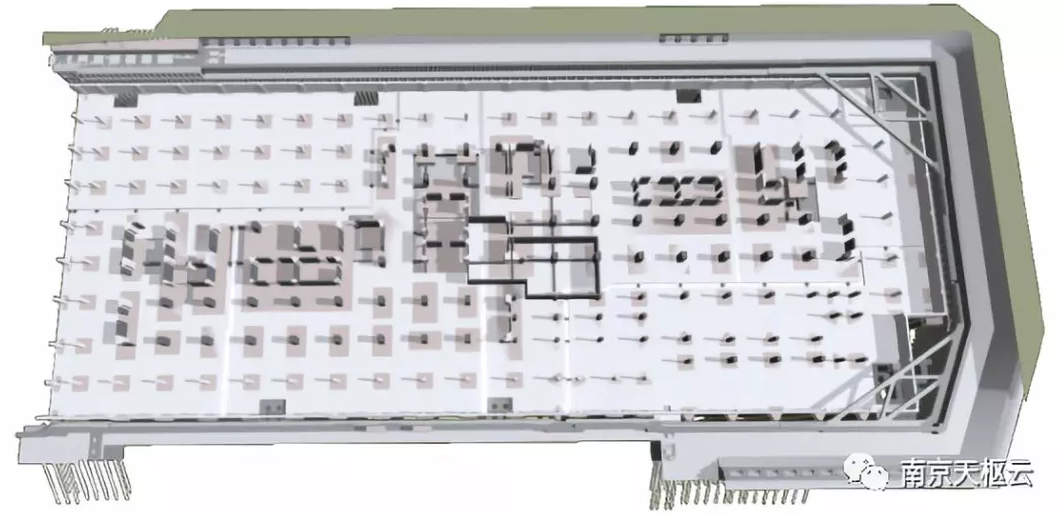

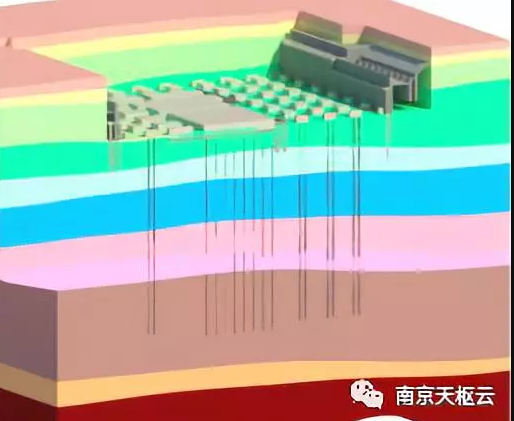

    深基坑桩布置方案

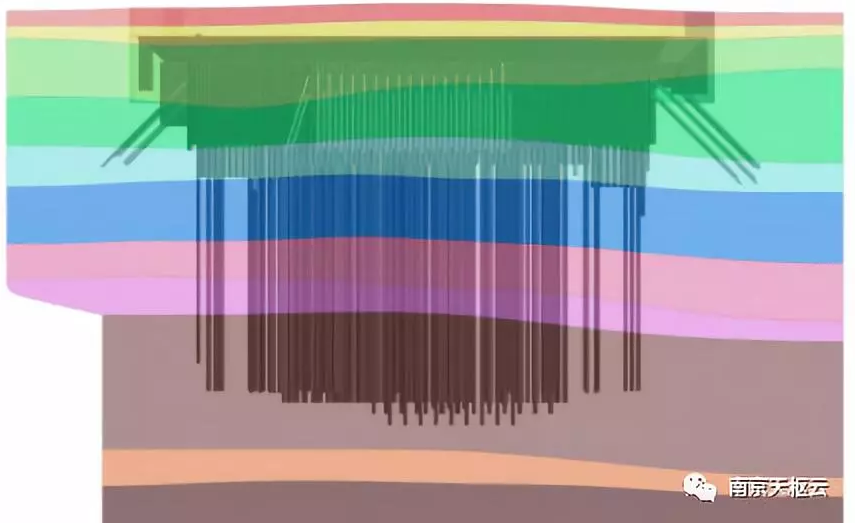

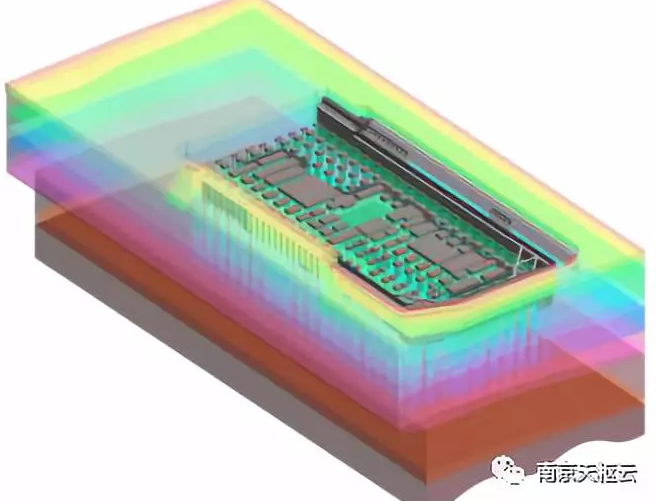

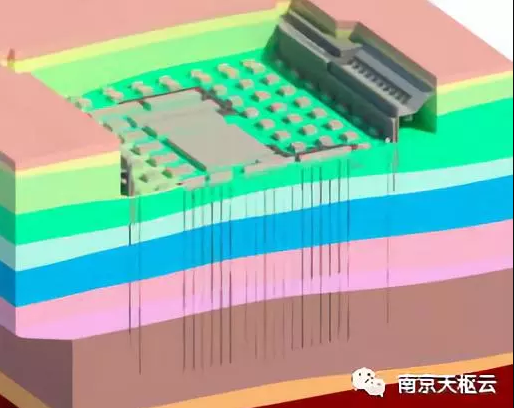

    运用剖面框查看桩入岩情况


    运用剖面框查看桩入岩情况

    桩基础与持力层模型进行碰撞检测,可计算出桩群桩端进入持力层的深度,根据碰撞结果再调整桩长保证在满足设计要求的前提下,桩长按最经济的方案定,减少工程造价。

    2、统计工程量

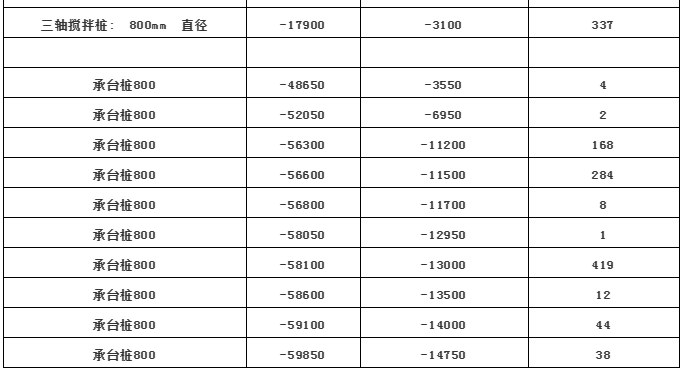

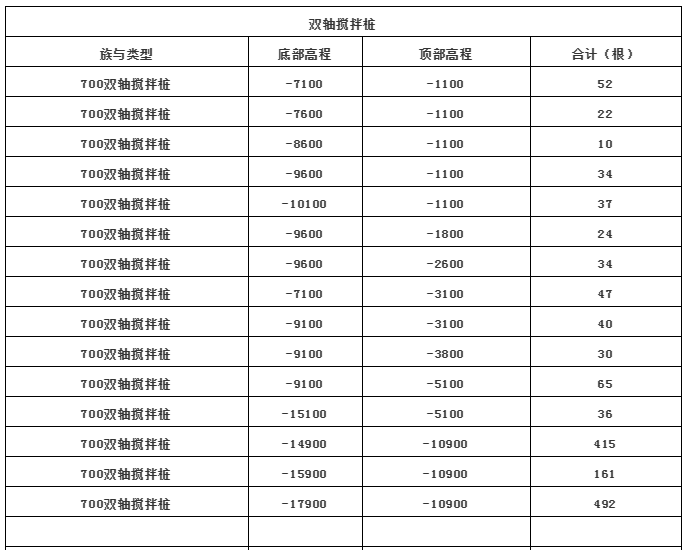

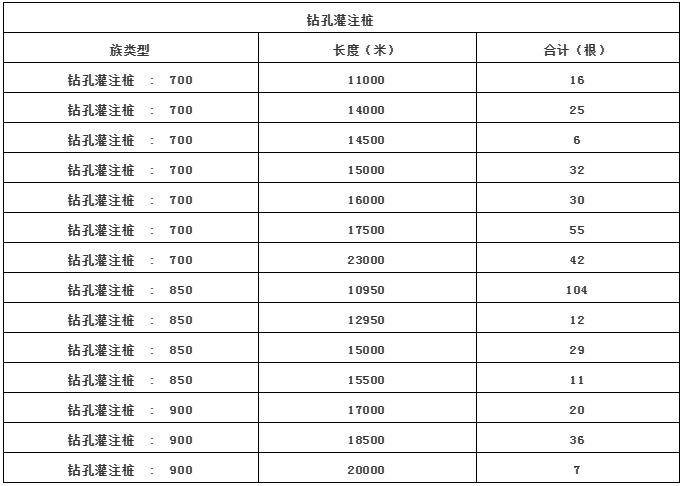

    桩深明细汇总:




    3、三维可视化与快速出图

    利用BIM平台强大的建模功能,对基坑支护平台进行详细的三维建模。在基坑设计方案的展示和评审中,三维模型的运用可以更好地让专家和业主了解到方案最终建成后的效果和整体的设计意图。将模型导入游戏引擎中进行渲染后,可以达到在模型中以第一人称视觉进行漫游的效果,可以从任意视角观察模型,并且模型附带材质,视觉效果直观。

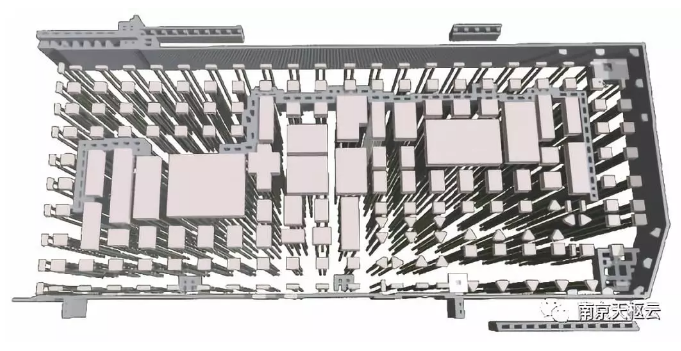

    深基坑桩布置方案展示


    深基坑桩布置方案展示

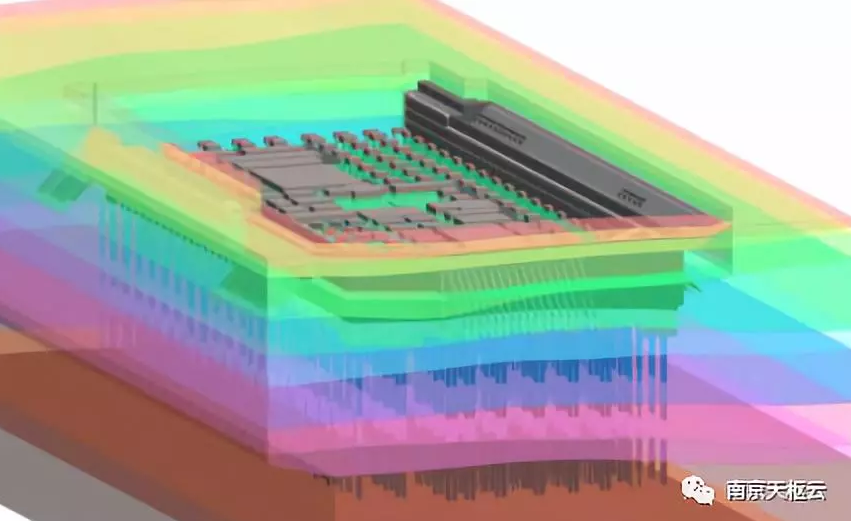

    深基坑桩布置方案效果图展

    五、价值分析

    1、通过BIM模拟土层模型,形象展现土质分层,基于三维效果做技术交;

    2、扩展项目BIM应用,对后期的项目评奖提供素材;

    3、统计工程量,加强项目管理;
