BIM案例:碧桂园天玺花园——铝模装配式多维BIM创新应用

发布:中文网小编3号 浏览:1542人 分享
发布于:2020-09-29 10:53

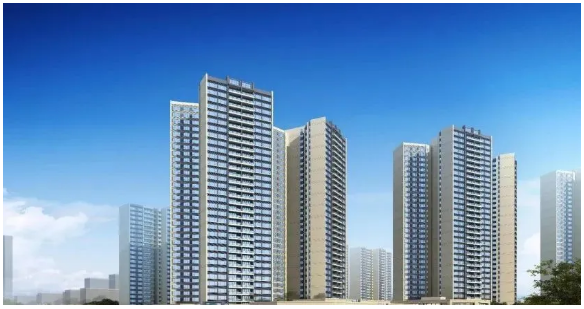

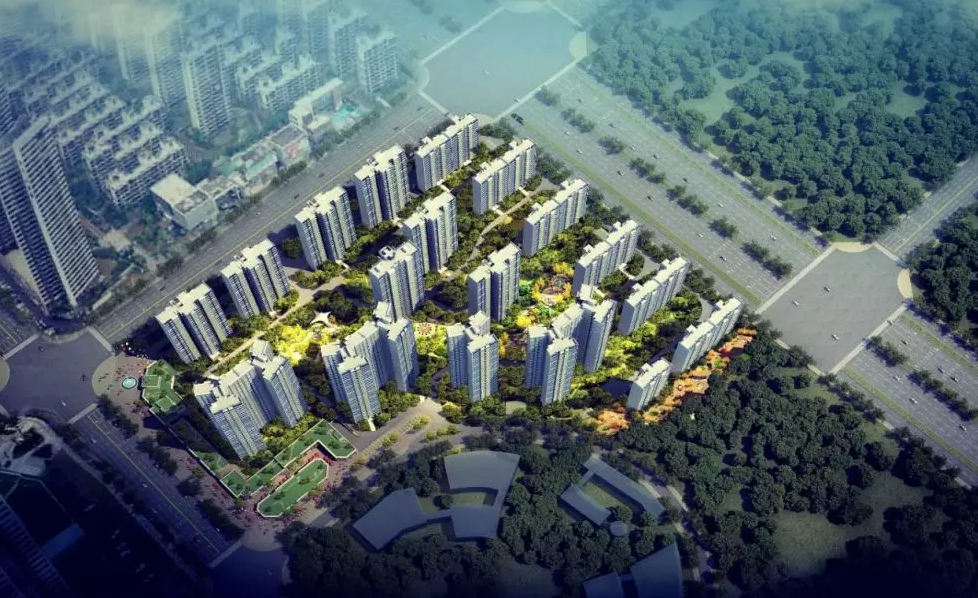

    碧桂园天玺花园项目

    本项目位于粤、澳、珠大湾区珠江三角洲中心城市,总建筑面积27万平方米,包含商业、楼塔、地下室。项目采用全新铝膜现浇工艺,装配式建造体系,实施全穿插施工流程。


    BIM技术服务的内容

    设计优化及管线综合效验分析

    (1)分析净高:分析每层楼的净高,楼层及空间进行专项检查和空间检查,通过管线综合优化,满足设计需求,达到理想化的效果。

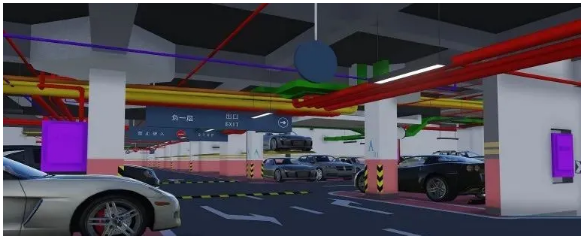

    (2)动画漫游:管线综合定位,查看管线布置是否合理。


    BIM户型拼装

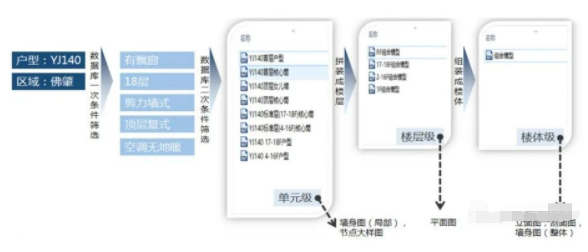

    总体经过4个环节:户型定位→数据库筛选→户型拼装→楼栋组装。

    标准的户型是依据项目条件,对数据库的户型和核心筒单元进行筛选,对选出的单元进行参数化调整,并用插件拼接成楼层模型,处理并导出各类平面图。

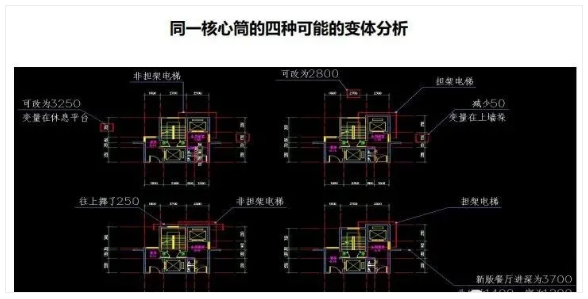

    户型比选

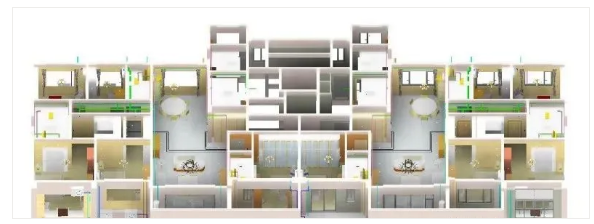

    拼装户型


    楼栋拼装


    BIM快速铝膜搭建

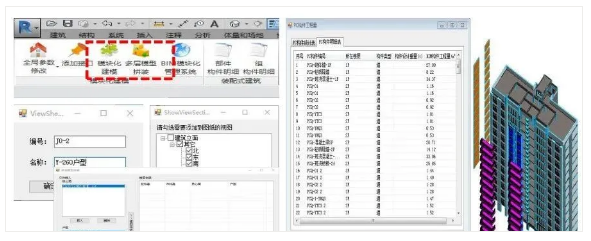

    使用BIM铝膜协同设计平台系统,BGY快速一键成模。

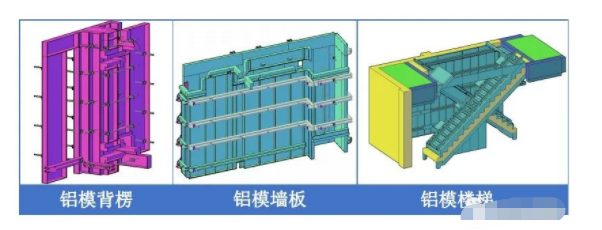

    铝膜模型

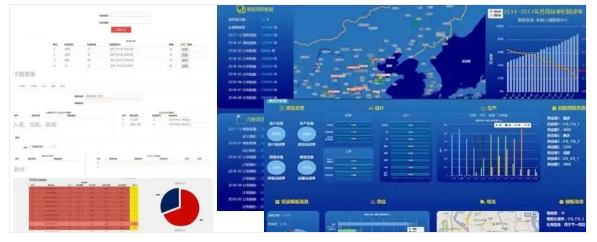

    铝膜ERP系统生产管控:全方位的服务,生产+仓储+拼装+VR软件组合套装。

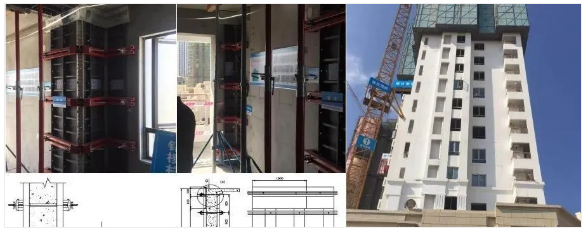

    铝膜现场施工安装

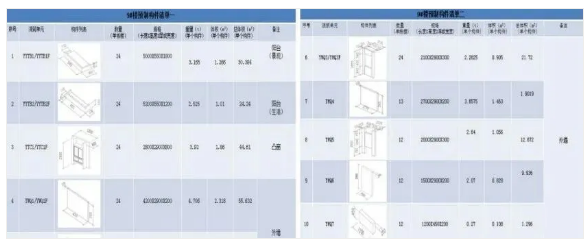

    装配式构件清单


    BIM+全流程穿插应用

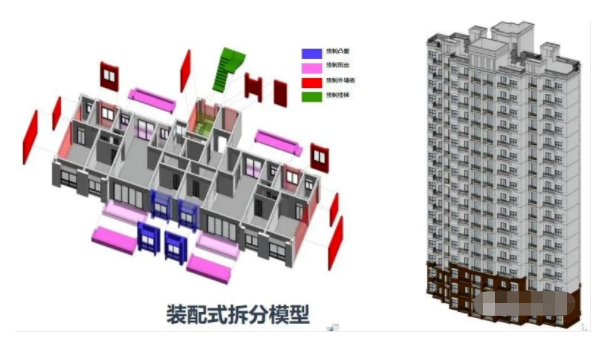

    装配式构件拆分

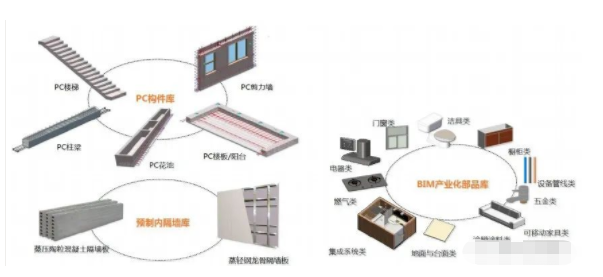

    装配式构件

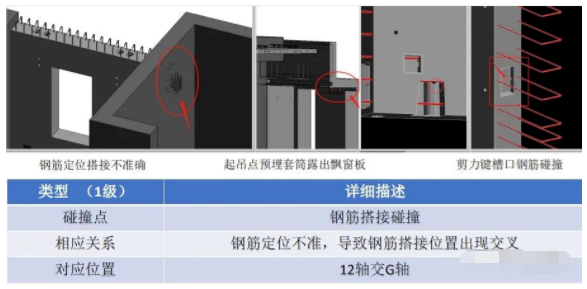

    PC构件-管线预埋验证

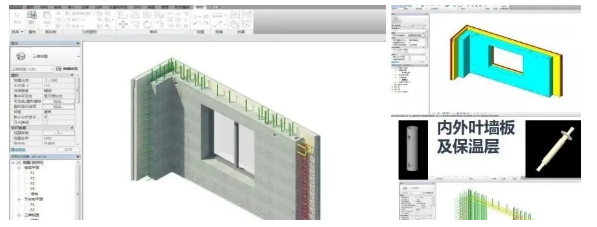

    PC构件-节点深化

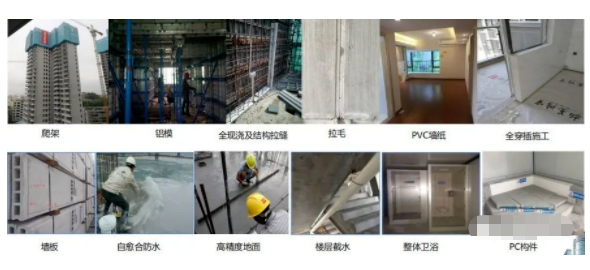

    全穿插流程

    爬架、铝膜、全现浇及结构拉缝、拉毛、预制墙板、高精度地面、自愈合防水、PVC墙纸、整体卫浴、PC构件、全穿插施工等,并且配有动画演示。


    应用BIM技术带来的优势

    累计节约工期约200天;节约成本约500万元。包括原材节约、拆改节约、深化设计、错漏碰缺。

    实现全BIM深化设计、开放式BIM技术应用、施工全穿插及装配式实施等一系列BIM技术的应用。有助于现场的精细化管理,有效地提高了项目的计划工期管控能力、设计图纸管理能力。发掘BIM在项目管理中的应用价值和潜力,正真实现建设工程项目全生命周期的BIM应用。
