钢结构顾名思义是钢制材料组成的结构，主要由型钢和钢板等制成钢梁、钢柱、钢桁架等构件。相比于钢筋混凝土结构，有轻质高强的特点，由于自重轻，广泛应用于桥梁、工业厂房、高层建筑等现代建筑。钢结构图纸看起来比较复杂，各种符号箭头，如果是专业人士看应该一目了然，但非专业人士看这种图纸可能会一头雾水，下面大家就随CAD自学网小编一起来了解下相关内容。

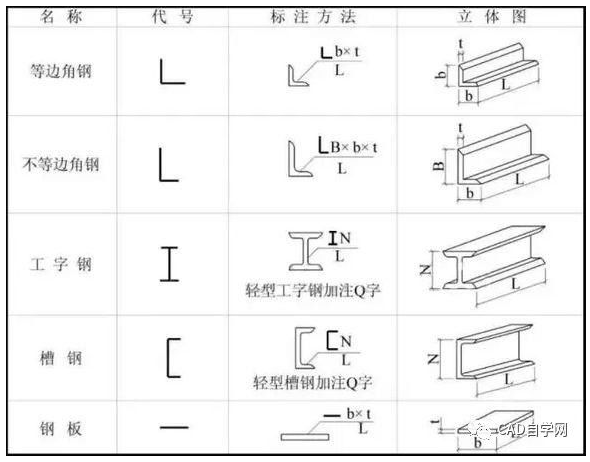

    一、型钢的代号及标注

    二、钢结构中型钢的连接方法

    1、焊接将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。

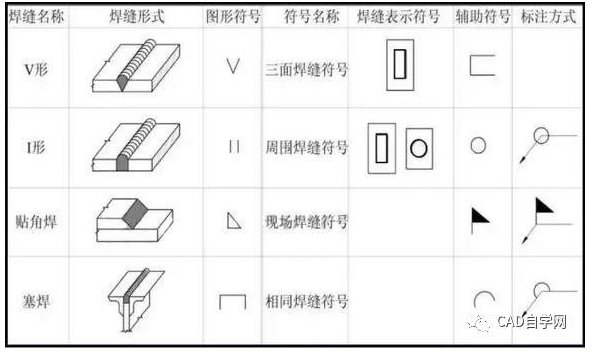

    （1）焊缝类型及其符号焊缝的图形符号和辅助符号

    （2）焊缝的标注在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。

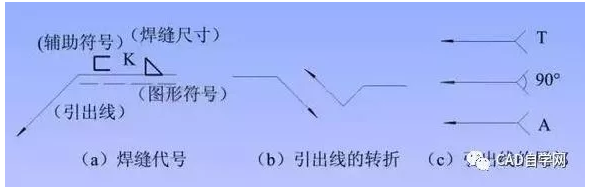

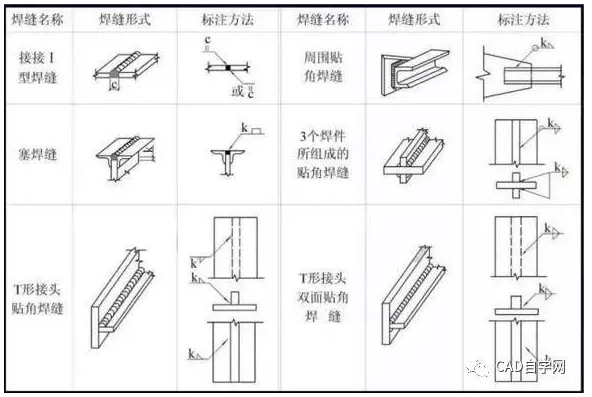

    焊缝的标注方法

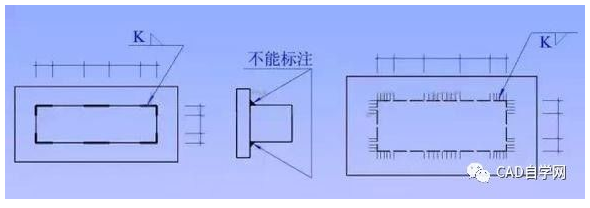

    焊缝不连续时的画法及标注当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线

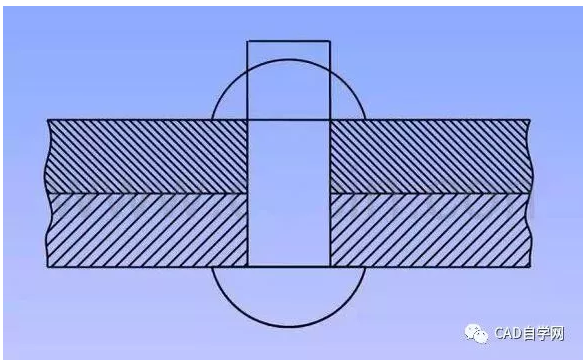

    2、铆接用铆钉将两块或两块以上的钢板连接在一起

    （1）铆接分类工厂连接、现场连接

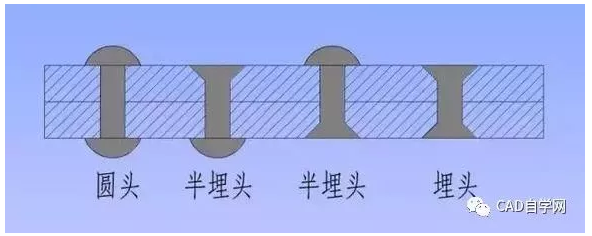

    （2）铆钉类型

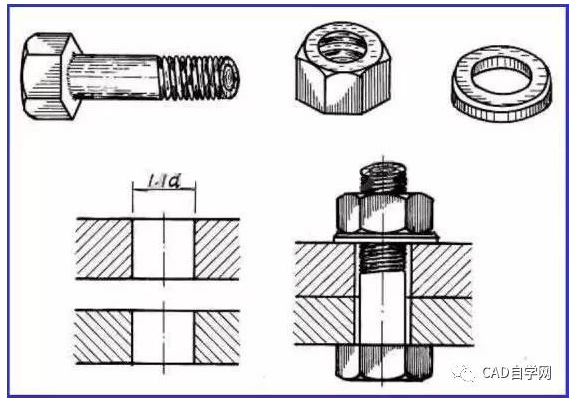

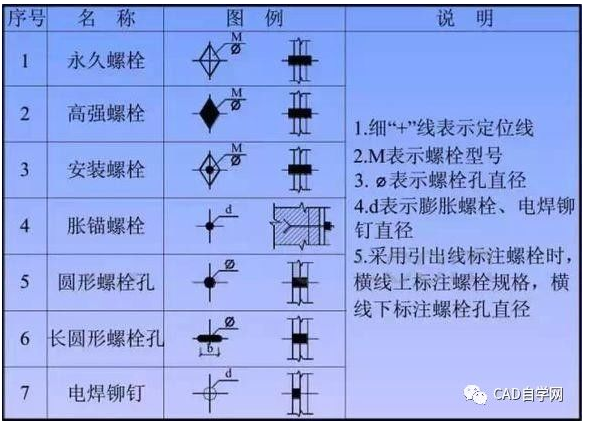

    3、螺栓连接焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接螺栓、孔、电焊铆钉图例

    三、钢梁结构图钢梁常用于大、中跨度桥梁中钢梁的种类：钢板梁、钢桁梁

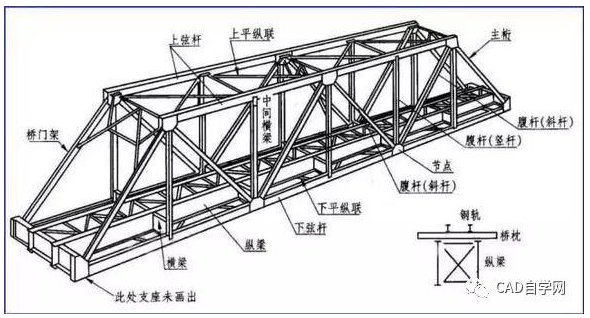

    1、下承式简支栓焊梁

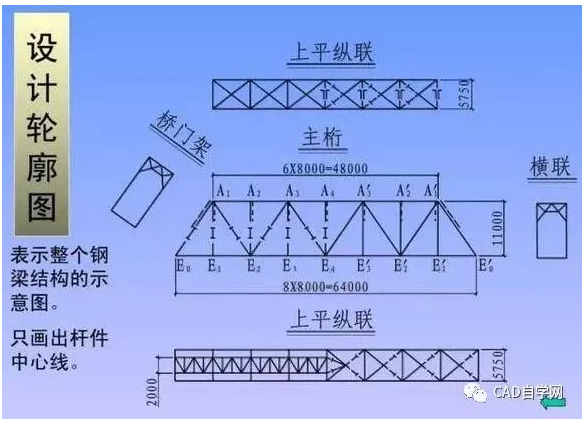

2、钢梁结构图的内容设计轮廓图

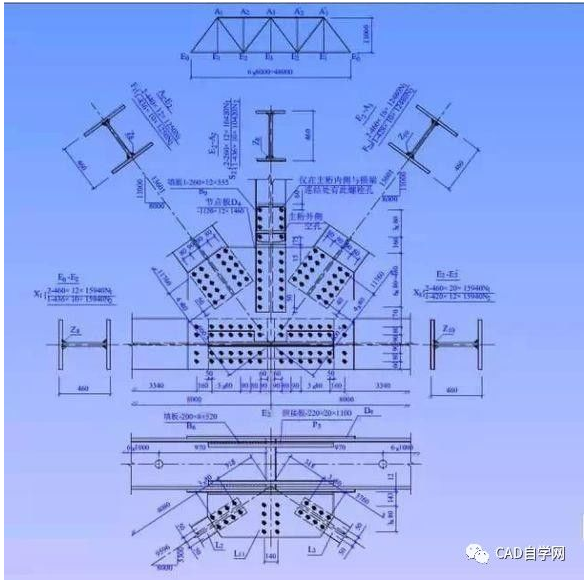

节点构造图

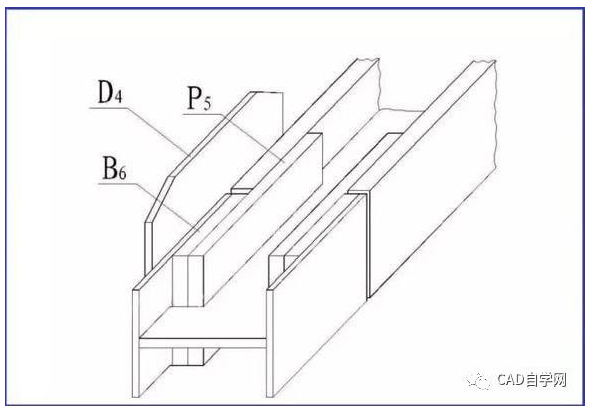

拼接板、填板的拼装

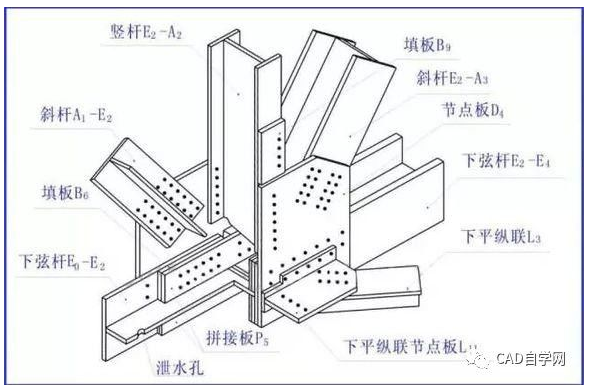

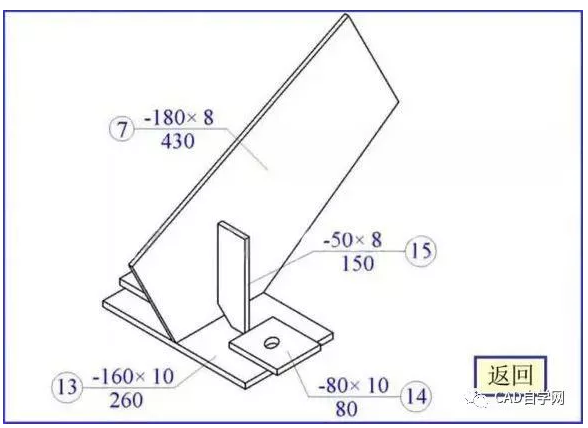

立体图

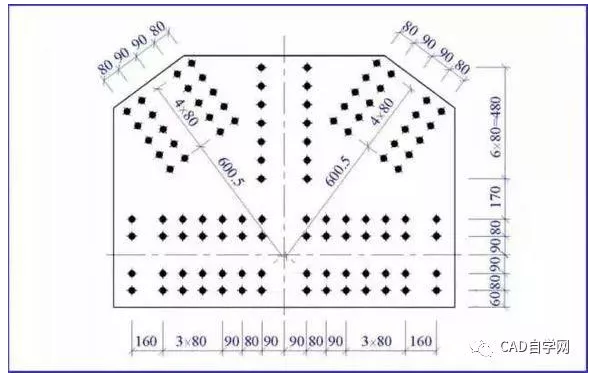

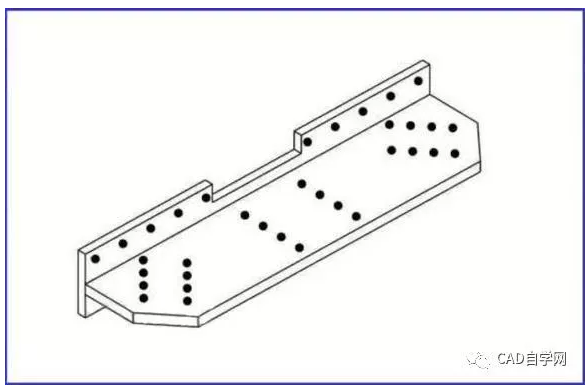

节点板详图

杆件图

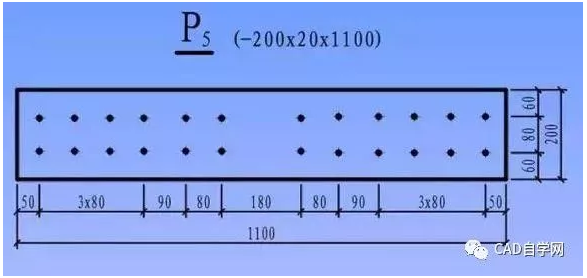

零件图

    四、钢屋架结构图屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。

    1、屋架简图又称屋架示意图、屋架杆件几何尺寸简图。比例：1：100、1：200单线条表示，杆件长度直接注在单线条旁边。

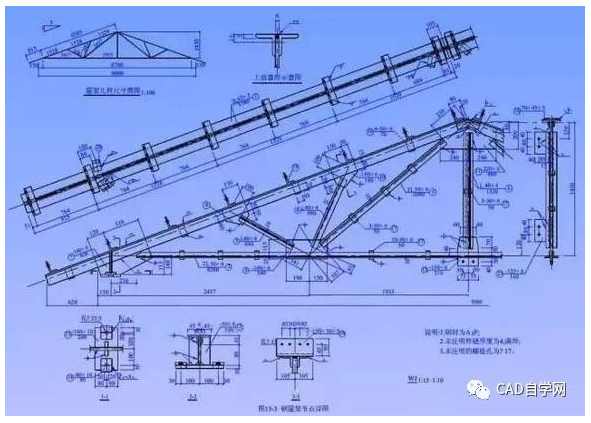

    2、屋架详图图样：立面图，上弦实形辅助投影，剖面断面图。比例：两种比例：杆件轴线采用较小比例（1：20，1：15）节点板、杆件、断面采用较大比例（1：10，1：5）图线：可见轮廓线——中实线；不可见轮廓线——中虚线。

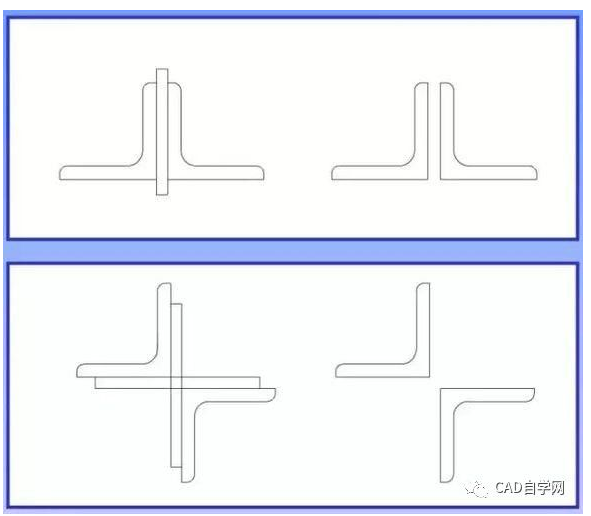

    3、杆件拼接

支座节点图

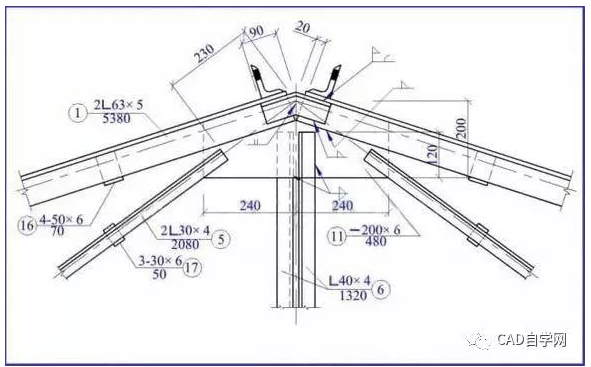

屋脊节点图

    从图纸上判断砖混结构还是框架结构是看承重墙和承重梁柱子所占的比例。砖混中也有承重梁柱，框架中也有承重墙。

    步骤/方法

    1、建筑图：先看底层平面图，要是开间比较大，大厅大开间房间比较多，就是属于底框结构或框架结构。

    2、看房屋类型，要是公共服务建筑，比如超市，商场等就是框架居多，要是住宅就看层数或是否有电梯，要是多于七八层，十有八九就是框架。

    3、继续看标准层平面图，要是上面和下面都是大开间，就是框架结构，要是上面变小开间房间，而且层数不高，很可能就是底框结构。

    4、结构说明，最直接的判断结构类型，结构说明可以表达很清楚是什么结构。在结构说明中，还可以看混凝土标号，要是比较高比如C30，C40就是框架结构了。

    5、基础图，如果是大面积条形基础，而且图纸上涂黑的柱标的GZ比较多，就是砖混（不过也有框架结构使用条形基础，主要用于上部荷载相当大而且土质差的情况，但造价高，不是很多），如果是独立柱基，片筏基础等就是框架，如果是桩基础，可能砖混可能框架。

    6、还是基础图，看柱子截面大小，如果宽高截面大于350mm的柱子居多，归于底框或框架，GZ居多，归于砖混。

    7、看结构布置图，如果是平法，直接看梁的标号是KL，如果是就是框架，如果不是就看梁所占比例多少，如果有墙位置都是设置梁，就是框架了，或更简单就看梁的截面，和配钢筋大小了，都比较大，就是框架了。要是过去的梁柱表法，就直接看梁表，如果看到的是多如牛毛的梁，或标的编号的是KL，或梁截面钢筋都比较大就是框架了。同样还可以看柱子大小，如果改为GZ居多那么就是砖混或底框上面砖混结构了，如果标准层结构布置图的柱子依然截面大，就是框架了。

    8、在结构图中，多看几块板，看板是压在标有KL或L上，还是压在直接画有虚线的墙上，如果很多的板是压在KL或L上就是框了，如果是多数压在墙上，就是砖混了。

    9、结构图，看梁两头压的是墙还是柱子，要是墙就是砖混，要是柱子，看是GZ还是截面大的柱，GZ居多，砖混，要是截面350mm居多，框架了。我们暂时就总结这么多，文字来表达怎么看图是很累的。其实更具体方法还有很多，判断最好的办法就是看结构说明了，直接表达出结构类型。
