Revit中如何通过相交参照分割表面？
在概念设计环境中，可以通过参照相交的三维标高、参照平面和参照平面上所绘制的曲线来分割表面。
添加必要的标高和参照平面。 如有必要，请在与形状平行的工作平面上绘制曲线。
选择要相交的表面。 如果无法选择曲面，请启用“按面选择图元”选项。
单击“修改 | 形状”
“分割”面板
（分割表面）。
禁用 UV 网格。
单击“修改 | 形状”“UV 网格和交点”面板
（交点）。

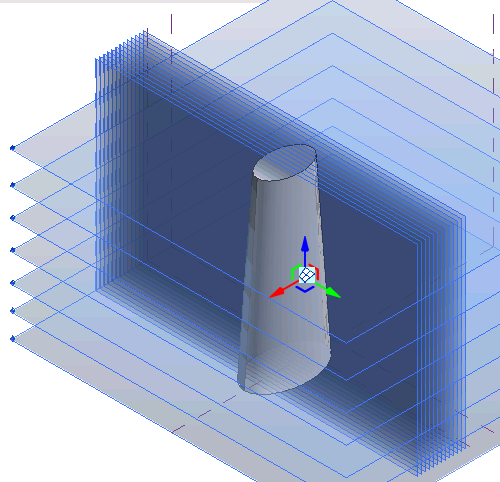

选择将分割表面的所有标高、参照平面及参照平面上所绘制的曲线。

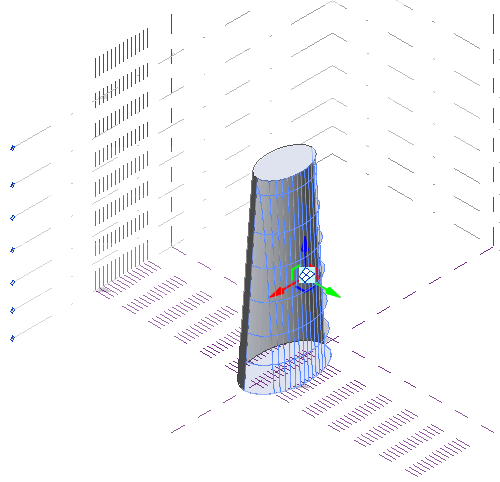

单击“修改 | 形状”“UV 网格和交点”面板
（完成）。 否则，请单击
（取消）以忽略选定的参照并退出“相交”工具。
删除标高或平面时，表面上的相应分割也将随之删除。
