    近期，小编学习dynamo入迷，昨天晚上就想分享这么一个案例项目。当然这些也都是网上可以找到的相关教程，只是我们根据自己的理解又抄了一遍罢了。

    好了，现在分享一下这个dynamo案例工程：

    任务：通过拾取一条曲线创建曲面桁架。

    基本方法：

    1、体量+网格+自适应杆件

    2、dynamo运行程序+自适应杆件

    第一种方法，包括自适应构件族的创建，本篇就不再详细介绍了。本案例是采用第二种方法，这里有三个关键点：

    1.dynamo拾取解析revit中的曲线；

    2.dynamo划分曲线中的点；

    3.dynamo放置基于点的自适应族。

    操作步骤：

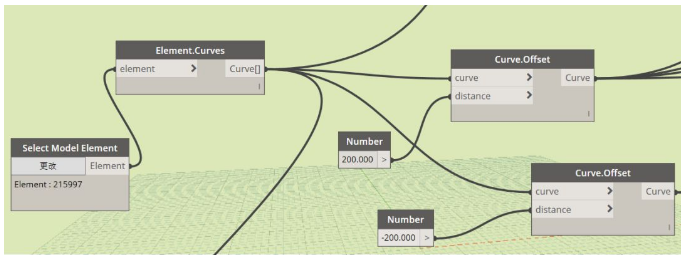

    step1：在Revit中画一条模型线，创建ModelElement节点拾取该线，识别线，并将该线上下偏移（Curve.offset）一定量值（number）。这样就形成上、中、下三条线。其中中线就是起始创建的模型线，作为拟建桁架的中心线，向下偏移的线即为下弦杆中心线。

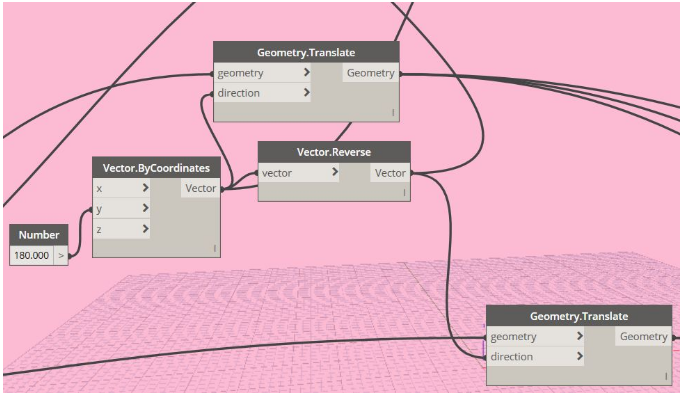

    step2：再继续分线。上弦杆则通过中心线向两侧偏移，形成两根上弦杆的中心线。Vector.ByCoordinates节点创建向量，Geometry（几何图形）通过向量平移（Translate），形成新的Geometry；反向向量平移则需要通过Vector.Reverse进行向量翻转，再通过Geometry.Translate节点，形成新的几何图形。平移前的几何图形输入均为Step1通过Curve.offset形成的Curve。这里这里是上选个，则该Curve为通过number（200.00）向上偏移形成的线。

    以上步骤就完成了基准线的创建，分别为桁架、下弦杆、上弦杆（正向）、上弦杆(反向）四条曲线。

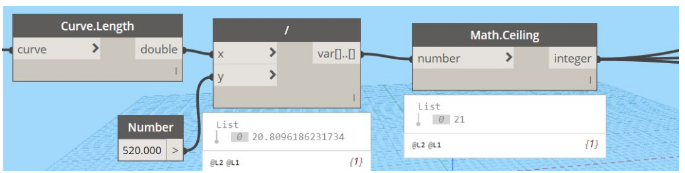

    step3：根据线长度分点，确定分点原则。Curve.Length读取线的长度值，等距（Number赋值）均分，向上去整数值（Math.Ceiling)。确定以上所有线的等分数。number可以根据设计取值。

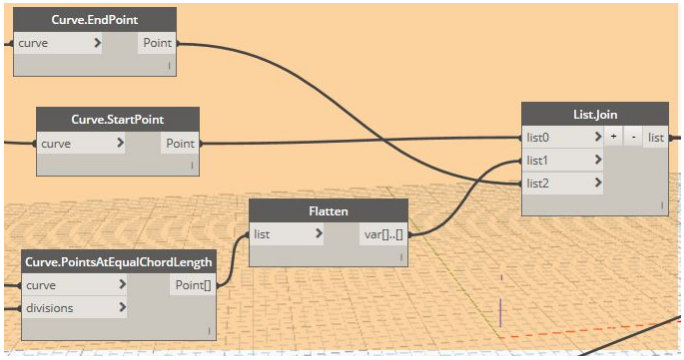

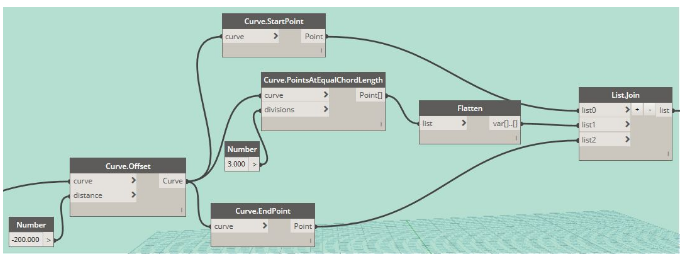

    step4：获取杆件上分格点的列表。输入即为偏移（-200）的下弦杆中心线。确定这根线的EndPoint、StarPoint以及根据分点数量确定线分格点的列表，拍平（降维）后，通过List.形成新的点列表。暂且放在一边。

    step5：同理找出下弦杆上的5个点（包括endpoint、startpoint）

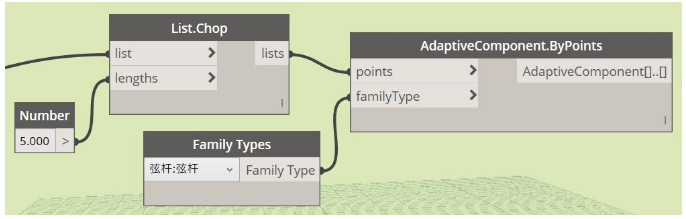

    通过List.chop重新组合以上五个点的列表，让endpoint、startpoint位于列表两端，并通过AdaptiveComponent.ByPoint节点使自适应杆件载入，并创建成下弦杆模型实体。

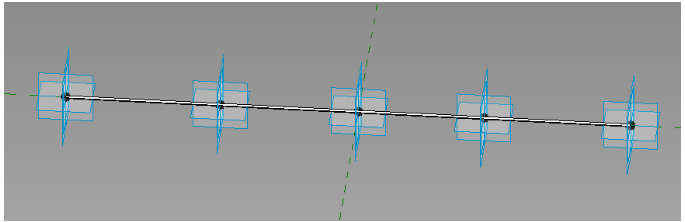

    创建5个点的目的就是和自适应构件匹配，自适应构件设置5个适应点就是为更好的适应曲线变化。

    相同的方法，创建其他两根上弦杆的实体模型。

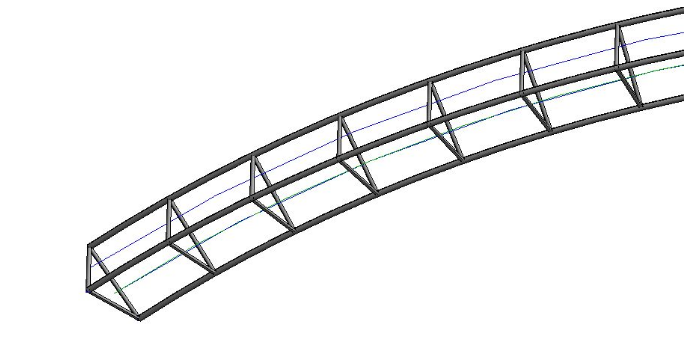

    通过以上节点即完成了通常弦杆的创建。

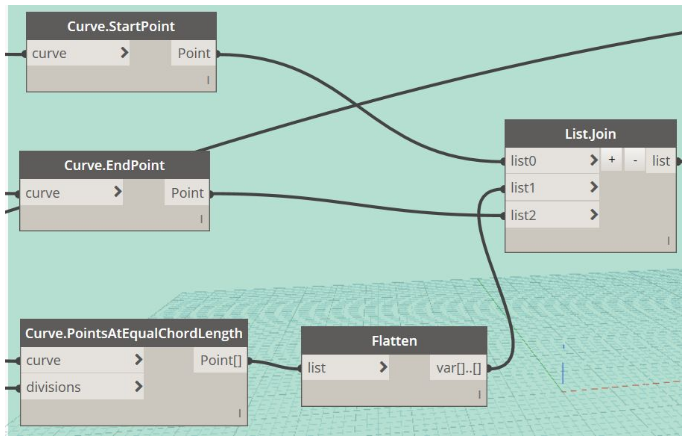

    step6：下一步的工作就是创建弦杆间“环形”弦杆，将三根通长弦杆形成整体。这时step4创建的下弦杆的点就要用上了，同样的方法创建两根上弦杆的pointlist。方法是一致的，无非就是curve的输入不同。

    由于每根杆件的点的数量均是相同的，任意选择两个上述程序形成的list并链接，则形成新的链接通常弦杆的点列表，同样通过AdaptiveComponent.ByPoint节点，载入自适应杆件。

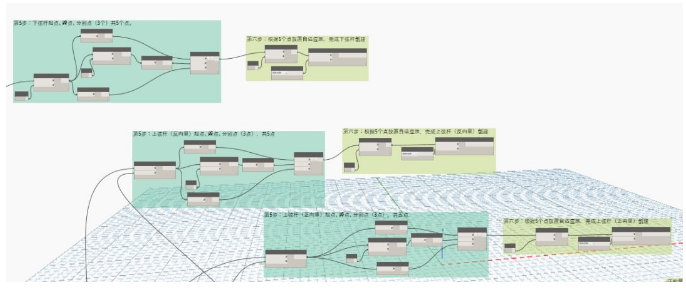

    运行一下，则形成如下结果。

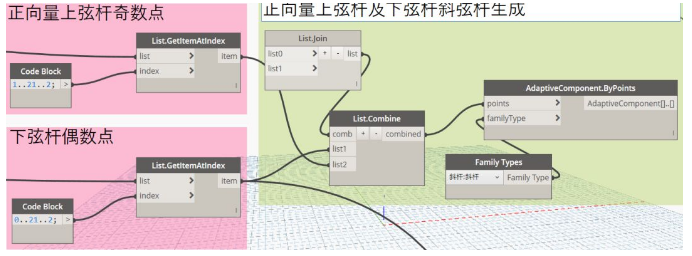

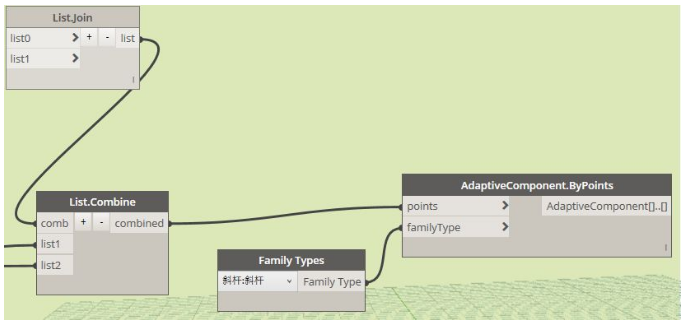

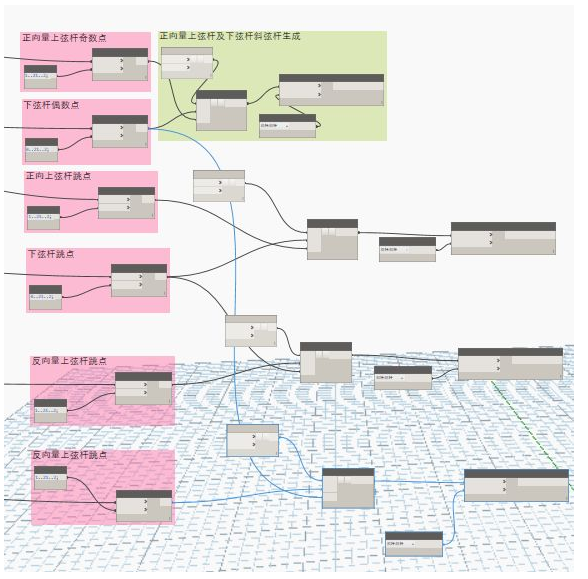

    step6：这一步创建下弦杆到上弦杆间的斜向弦杆。这时候的点则需要交叉组合，即重新对点组合排序，形成奇偶组合，通过AdaptiveComponent.ByPoint节点，载入自适应杆件。形成斜拉杆。这里注意codeBlock的表达式。

    同样道理，创建其他斜弦杆。

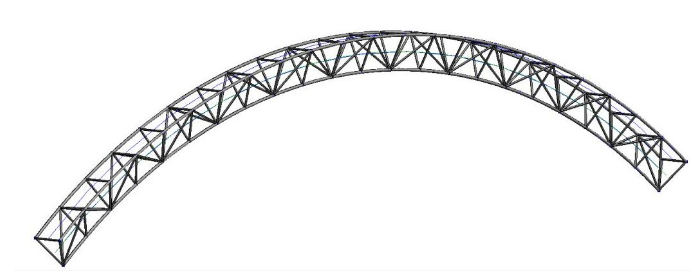

    如此，该dynamo运行程序完成。点击运行，形成曲面桁架模型实体。
