revit桁架如何修改？关于如何在Revit调整斜桁架中间腹杆的角度
来源丨益埃毕杯2016年全国大学生Revit作品大赛技术支持组

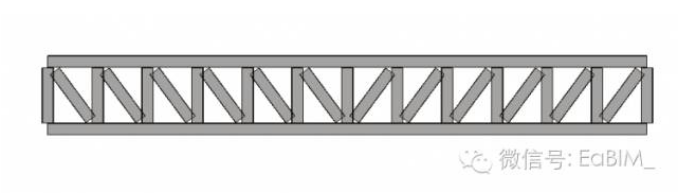

默认情况下，中间腹杆是垂直于水平线

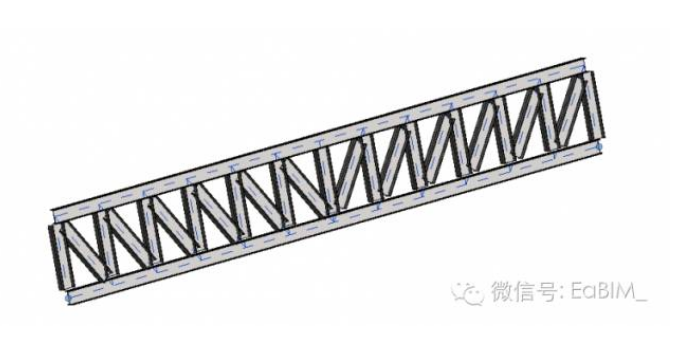

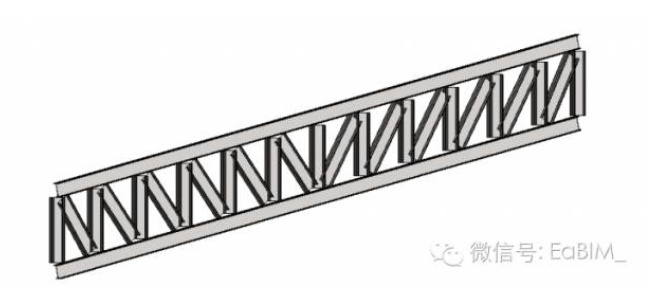

出现如下图所示情况时
需要进行相应编辑，使得心腹杆与上、下弦杆垂直
具体步骤及解析如下所示

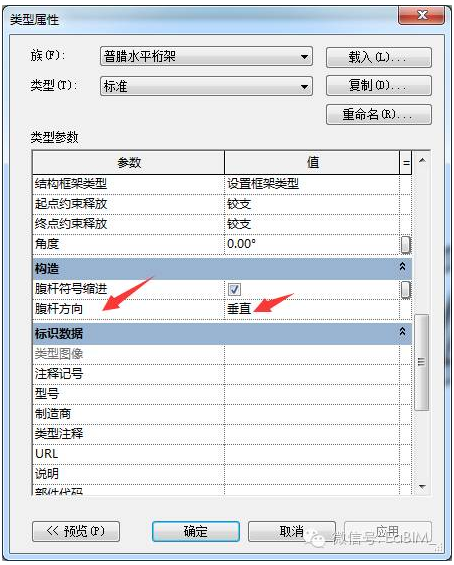

编辑“编辑类型”，打开“类型属性”对话框，在构造选项栏下的“腹杆方向”
单击确定，完成编辑

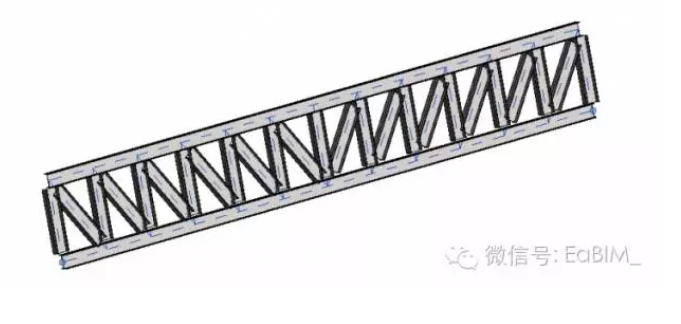

此时中心腹杆将会与上、下弦杆垂直
腹杆方向
——指定腹杆的方向：垂直或正交。默认设置是垂直。设置为垂直的腹杆在项目中保持垂直方向。如果腹杆设置为正交，则它们相对于所连接的支承弦杆保持90度角。
