随着BIM技术广泛的应用于公司的各大、中型项目，凭借着高度可视化和“所见即所得”的特性，基于BIM的三维现场布置已全面取代应用了几十年的二维图纸规划施工现场方式，高效的规划方式获得了项目部的广泛认可。

    就算是如此高效的工作方式，在规划前的场地丈量工作依旧依靠人工使用原始测量方式进行测量，这样在遇到场地不方正，现场高程复杂的情况，就无法准确获得场地几何数据，最终导致三维场布的高效性和准确性大打折扣。

    为解决人工测量的诸多弊端，内蒙三建BIM中心开始尝试用GIS技术来取代人工测量。GIS全称“地理信息系统”（GeographicInformationSystem），它是一种特定的十分重要的空间信息系统。它是在计算机硬、软件系统支持下，对整个或部分地球表层（包括大气层）空间中的有关地理分布数据进行采集、储存、管理、运算、分析、显示和描述的技术系统。

    2020年，内蒙三建BIM中心工程师携无人机，赴公司新建项目“恒大文化旅游城”进行倾斜航拍作业，利用航测数据建立三维GIS模型。

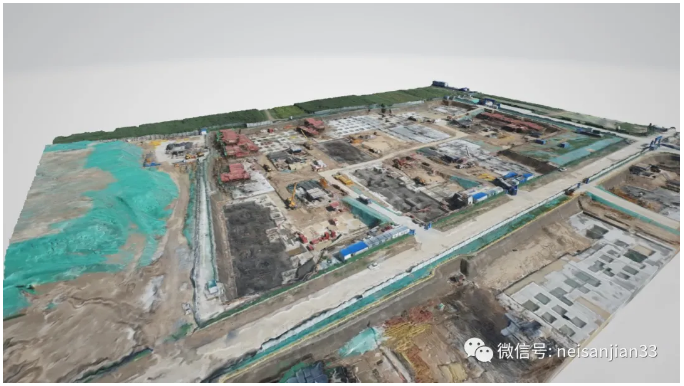

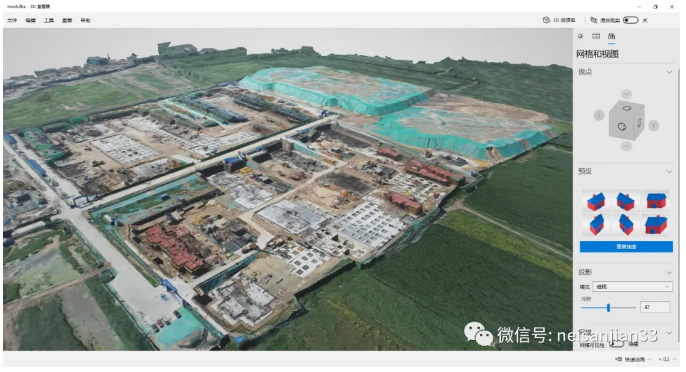

    恒大文化旅游城项目GIS模型

    航线规划

    航测作业前综合考虑地形地貌，航线周边障碍物，测量精度、飞控及图传距离等因素，制定飞行高度，航拍角度、图片分辨率。

    本次测量因场地空旷，周边无线电干扰小，航线中无障碍物，固制定航测高度200米，30度俯视视角环绕拍摄。

    无人机航测作业

    工程师在地面组装好无人机后，操作无人机到达预定高度，按照既定航线进行匀速环绕拍摄。整个拍摄过程可在15分钟内完成。

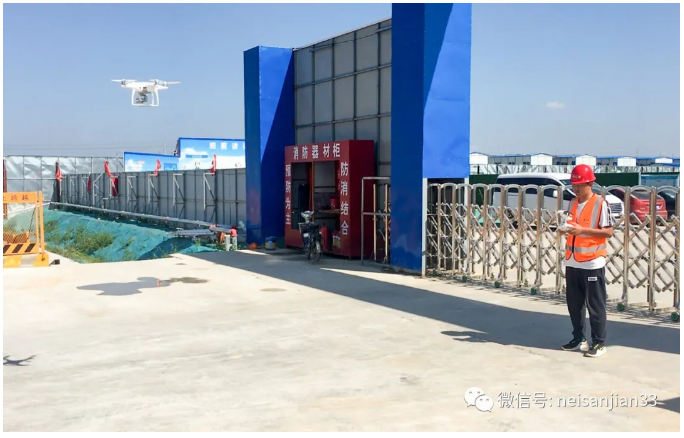

    航测工程师进行航测作业

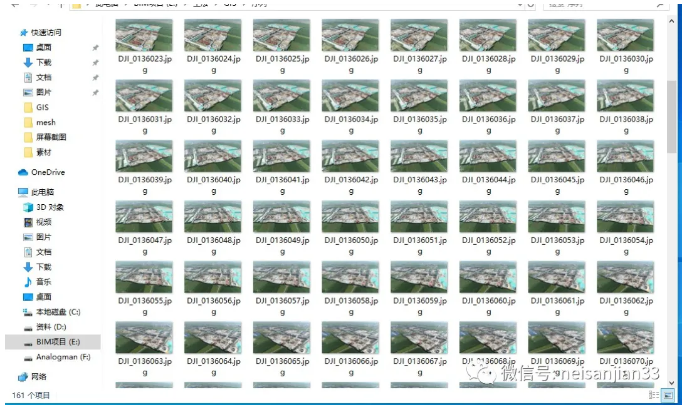

    本次案例航拍采用视频拍摄的形式，拍摄后使用视频编辑软件截取一定数量的照片以供处理软件使用。

    360度影像

    航测数据处理

    本案例采用RealityCapture软件进行航测数据的处理。RealityCapture是一款快速、稳定的实景建模软件，自动从一组普通图像或激光扫描、无人机或同步摄像机设备中提取出3D模型；自动匹配图像、计算网格、纹理、投影、DSM，地理参照和坐标系统转换。

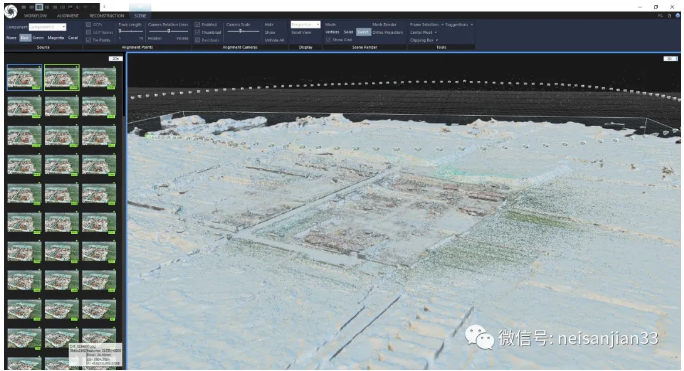

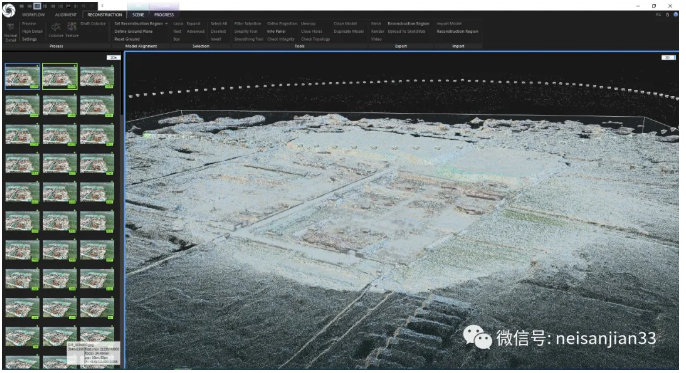

    航测数据采集及点云模型

    生成三角网络

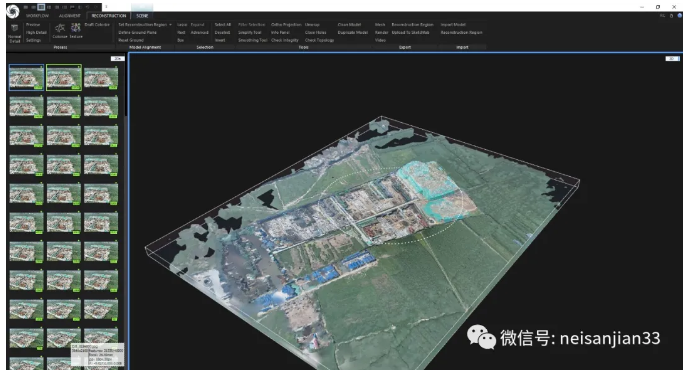

    生成贴图

    导出GIS模型

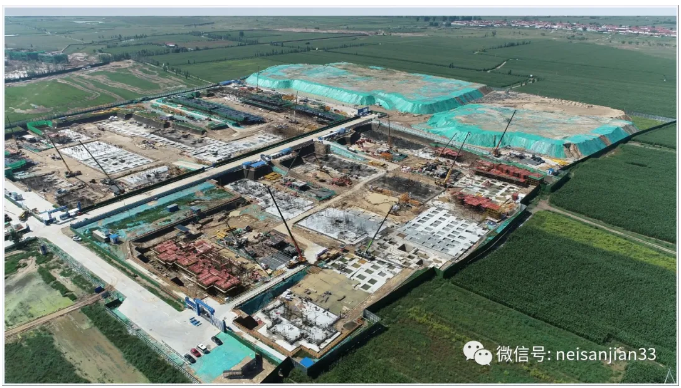

    实际航拍照片

    BIM场布+GIS模型

    传统的BIM现场布置需要在场布软件中用人工实测实量的数据规划场地，高程差较大的场地需要人工测量高程。这样的工作流程费时费力，且准确性不高。

    本案例在获得GIS模型后，即可把GIS模型转换为常规模型，如FBX，DAE等格式，在场布软件中直接导入GIS模型，即可准确高效的进行场地布置。

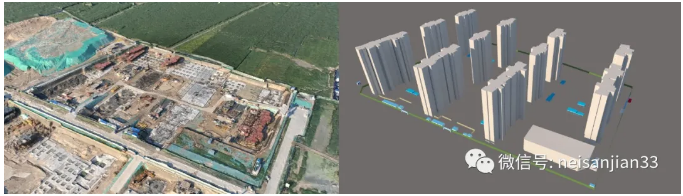

    GIS模型  场布模型

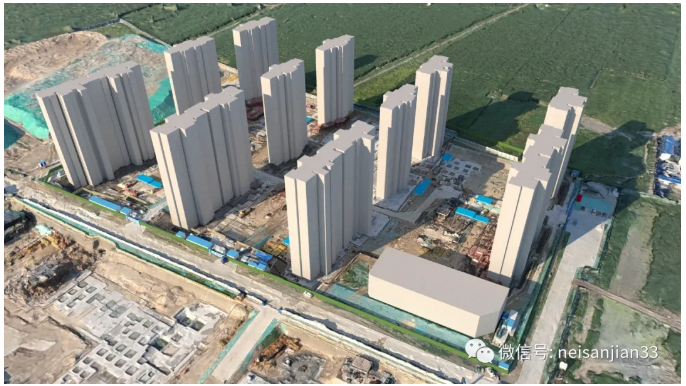

    GIS模型+BIM模型

    使用倾斜航测技术可在短时间内建立施工现场GIS模型，实现施工现场全方位、高精度的数据表达，提高场布工作的效率和准确性。

    BIM与GIS的跨界结合，使微观的BIM信息与宏观的GIS信息实现交互操作，提升了内蒙三建BIM中心BIM技术的应用深度。BIM+GIS的应用价值不可限量，内蒙三建BIM中心将会继续不断深入探索和挖掘。
